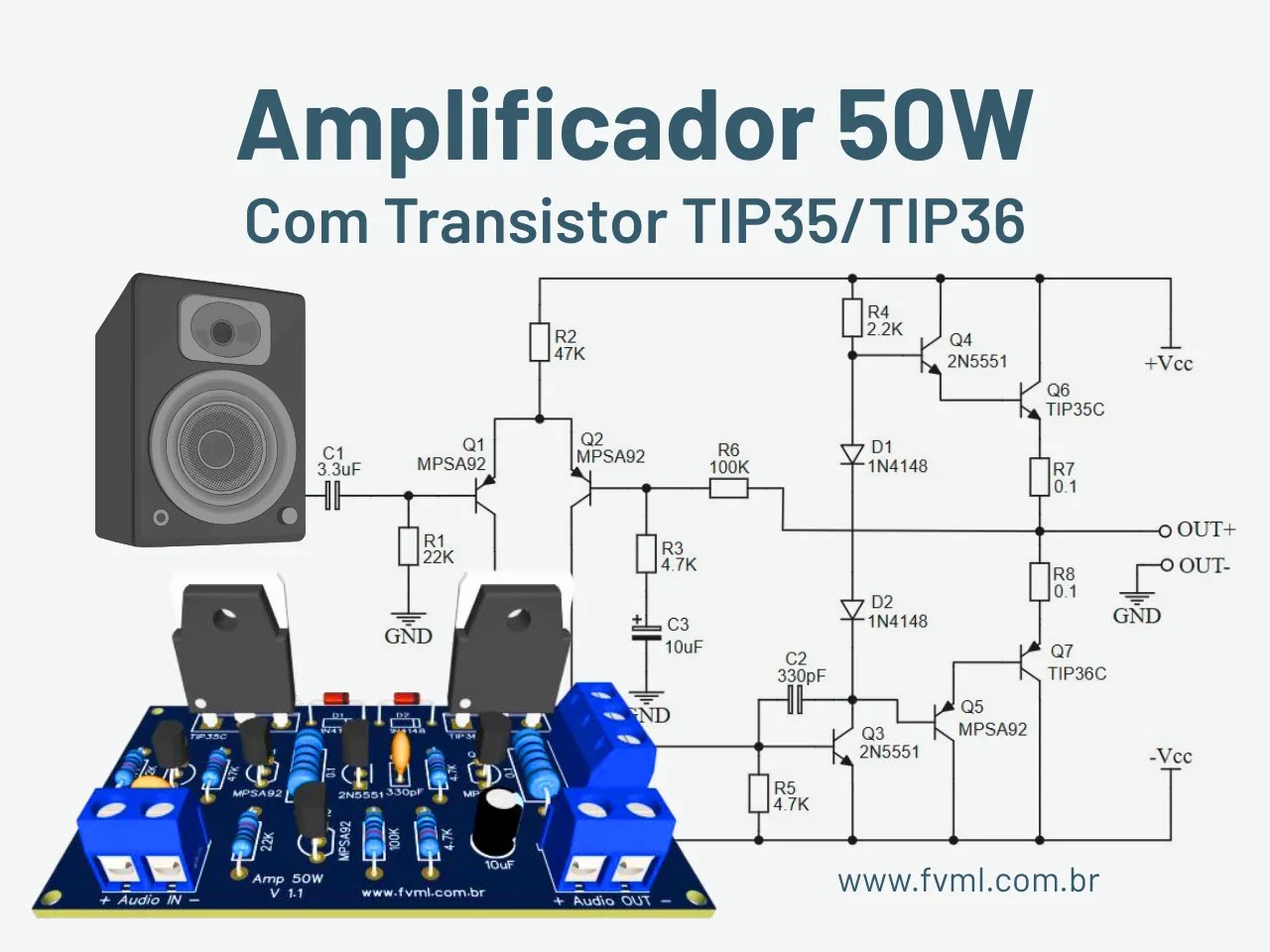

Amplificador 50W RMS Classe AB Com Transistores TIP35/TIP36 + PCI

Procurando um amplificador que entregue potência, qualidade sonora e seja viável de construir em casa? A resposta está nesta topologia clássica que resiste ao tempo. Nos meus mais de 15 anos trabalhando com circuitos de áudio, poucos projetos se equilibraram tão bem entre simplicidade e performance como este amplificador de 50W RMS em carga de 8Ω.

Mas não é só isso. O que torna este circuito especial é sua capacidade de oferecer uma sonoridade excepcional utilizando componentes facilmente encontrados no mercado. A experiência me mostrou que projetos assim são perfeitos tanto para entusiastas iniciantes quanto para veteranos que buscam um projeto rápido e confiável.

Vamos analisar os fatos: este amplificador utiliza uma topologia antiga, mas extremamente eficiente, que continua sendo referência em muitos projetos comerciais até hoje. Prepare-se para descobrir como construir este circuito passo a passo, entender seu funcionamento e obter os arquivos da placa de circuito impresso para sua montagem.

⚙️ Características Técnicas do Amplificador

Este amplificador oferece 50W RMS de potência em carga de 8Ω com excelente relação sinal-ruído e distorção harmônica baixa, tudo isso utilizando uma topologia Classe AB com alimentação simétrica de ±35V.

Aqui está o segredo: a simplicidade do circuito não compromete a qualidade do áudio. Pelo contrário, a experiência me mostrou que projetos com menos componentes, quando bem projetados, frequentemente apresentam maior confiabilidade e menor interferência no sinal.

• Potência: 50W RMS em carga de 8Ω
• Topologia: Classe AB com baixa distorção
• Alimentação: Simétrica ±35V
• Impedância de entrada: 22KΩ
• Transistores de saída: TIP35C (NPN) e TIP36C (PNP)
• Componentes: Poucos elementos, todos de fácil aquisição
• Resposta de frequência: 20Hz a 20kHz (±1dB)

Para entender melhor a importância da Classe AB, pense nela como um meio-termo perfeito entre as Classes A e B. Enquanto a Classe A oferece excelente qualidade mas com baixa eficiência, e a Classe B é eficiente mas sofre com distorção de crossover, a Classe AB combina o melhor dos dois mundos: boa qualidade sonora com eficiência energética aceitável.

🔌 Diagrama Esquemático do Circuito

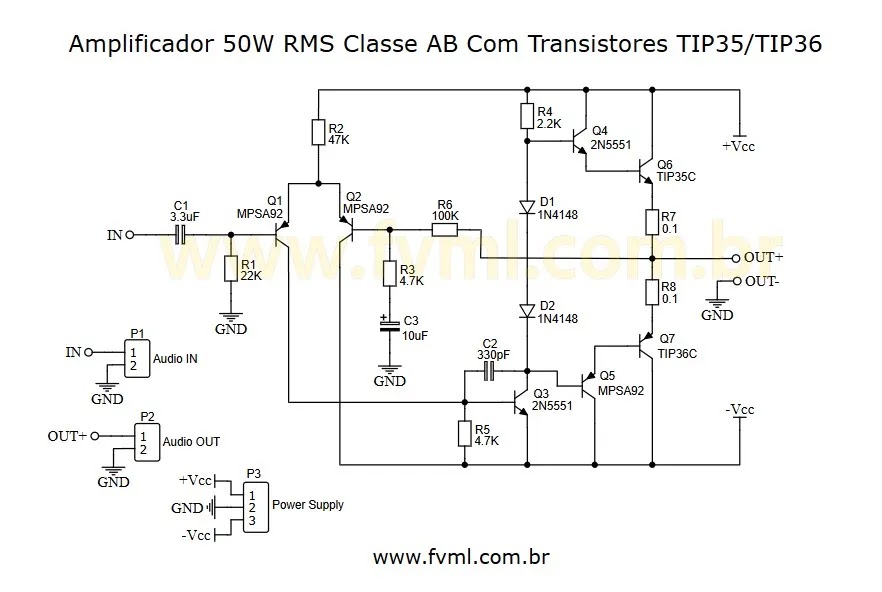

O diagrama esquemático abaixo mostra o circuito completo do amplificador de 50W RMS, com todos os componentes devidamente identificados e interligados.

Como podemos observar, o circuito é dividido em três estágios principais: entrada, driver e saída. Cada um desempenha um papel fundamental na qualidade final do áudio. Vamos analisar cada um deles em detalhes.

🛠️ Funcionamento Detalhado do Circuito

O amplificador opera em três estágios distintos que trabalham em conjunto para amplificar o sinal de áudio com mínima distorção. Cada estágio foi cuidadosamente projetado para otimizar a performance geral do circuito.

Estágio de Entrada: Amplificador Diferencial

O estágio de entrada é composto pelos transistores Q1 e Q2, que formam um par diferencial. Este estágio é responsável pela amplificação inicial do sinal e pela rejeição de ruídos comuns.

Pense neste estágio como um "filtro inteligente" que separa o sinal desejado de qualquer interferência indesejada. Os transistores MPSA92 foram escolhidos por sua alta capacidade de ganho e tensão de operação (100V entre coletor e emissor), mas podem ser substituídos por BC558 sem perdas significativas de performance.

O capacitor C1 (3,3μF) é responsável pelo acoplamento do sinal de entrada, enquanto o resistor R1 (22K) determina a impedância de entrada. Juntos, eles formam um filtro RC que atenua frequências muito altas, evitando instabilidades no circuito.

Estágio Driver: Amplificação de Tensão

O segundo estágio, conhecido como driver, é composto pelos transistores Q4 e Q5. Sua função é fornecer ganho de tensão adicional e preparar o sinal para o estágio de saída.

Este estágio funciona como uma "ponte" entre a baixa potência do estágio de entrada e as exigências de corrente do estágio final. Os componentes R3 e C3 formam a rede de desacoplamento (ou "desestabilização") que garante a estabilidade do amplificador diferencial e promove o escoamento adequado do sinal.

Estágio de Saída: Configuração Push-Pull

O estágio final utiliza uma configuração push-pull complementar com os transistores de potência Q6 (TIP35C) e Q7 (TIP36C). Esta topologia permite que cada transistor conduza metade do sinal, otimizando a eficiência e minimizando a distorção.

Para entender como funciona, imagine dois trabalhadores em uma linha de montagem: enquanto um empurra o produto (semiciclo positivo), o outro puxa (semiciclo negativo), garantindo um movimento contínuo e suave. Da mesma forma, os transistores TIP35C e TIP36C trabalham em conjunto para reproduzir fielmente todo o espectro de áudio.

Os resistores R7 e R8 (0,1Ω 3W) são fundamentais para a estabilidade térmica e proteção contra curtos, funcionando como sensores de corrente que ajudam a balancear o funcionamento dos transistores de saída.

Caso você não tenha acesso a esses transistores específicos, disponibilizamos em nosso site uma ferramenta chamada Transistor BJT Equivalente Por Cruzamento de Dados, que pode ajudá-lo a encontrar alternativas compatíveis para o seu projeto.

🛠️ Lista Completa de Componentes

Para facilitar sua montagem, listamos todos os componentes necessários para a construção do amplificador. Todos são de fácil aquisição e podem ser encontrados em lojas especializadas ou online.

Semicondutores

• Q1, Q2, Q5: Transistor PNP MPSA92
• Q3, Q4: Transistor NPN 2N5551
• Q6: Transistor NPN TIP35C
• Q7: Transistor PNP TIP36C
• D1, D2: Diodos 1N4148

Resistores

• R1: Resistor 22K (vermelho, vermelho, laranja)
• R2: Resistor 47K (amarelo, violeta, laranja)
• R3, R5: Resistor 4,7K (amarelo, violeta, vermelho)
• R4: Resistor 2,2K (vermelho, vermelho, vermelho)
• R6: Resistor 100K (marrom, preto, amarelo)
• R7, R8: Resistor 0,1Ω 3W (preto, preto, prata)

Capacitores

• C1: Capacitor eletrolítico 3,3μF
• C2: Capacitor cerâmico 330pF
• C3: Capacitor eletrolítico 10μF

Diversos

• B1: Borne Conector Placa-Cabo 2 Pinos
• B2: Conector Placa-Cabo 3 Pinos
• Diversos: Placa de Circuito Impresso, estanho, fios, etc.

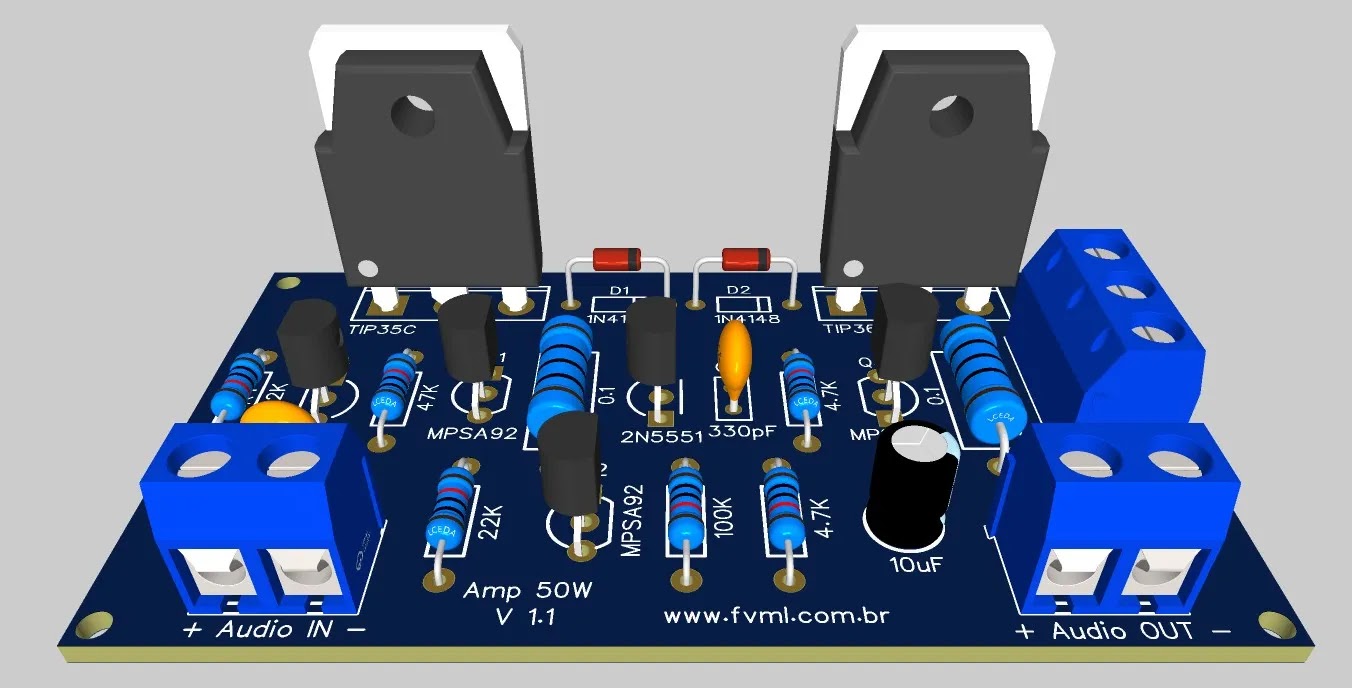

🖨️ Placa de Circuito Impresso (PCB)

Para facilitar sua montagem, disponibilizamos os arquivos da Placa de Circuito Impresso (PCB) projetada especificamente para este amplificador. O PCB foi cuidadosamente planejado para minimizar interferências e garantir a máxima qualidade do sinal.

Os arquivos estão disponíveis nos formatos GERBER, PDF e PNG, cobrindo todas as suas necessidades, seja para uma montagem caseira ou para enviar a uma fabricação profissional. O layout do PCB segue as melhores práticas de design de circuitos de áudio, com trilhas devidamente dimensionadas e posicionamento estratégico dos componentes.

📥 Link para Download Direto

Para baixar os arquivos necessários para montar o circuito eletrônico, basta clicar no link direto fornecido abaixo:

✨ Conclusão

Este amplificador de 50W RMS Classe AB representa o equilíbrio perfeito entre simplicidade e performance. Com componentes de fácil aquisição e um design testado pelo tempo, ele oferece uma excelente opção para quem busca qualidade sonora sem complexidade excessiva.

A experiência me mostrou que projetos como este são os mais gratificantes: funcionam de forma confiável, são fáceis de construir e oferecem resultados profissionais. Seja você um iniciante dando seus primeiros passos no mundo do áudio ou um veterano buscando um projeto rápido e eficiente, este amplificador certamente atenderá às suas expectativas.

Agora é a sua vez! Baixe os arquivos da PCB, reúna os componentes e comece sua montagem. Não se esqueça de compartilhar seus resultados e dúvidas nos comentários abaixo. Sua experiência pode ajudar outros entusiastas em seus projetos!
