VU Meter 5 LEDs Bargraph com CI DBL1016 + PCI

Olá a Todos!

Hoje vamos abordar o Circuito Integrado o DBL1016 que é um circuito integrado monolíticos projetados para drivers medidor de nível de LEDs de 5 pontos com um amplificador de retificação integrado. É adequado para medidores de nível, VU Meter – AC/DC; como medidores de baterias DC ou medidores de sinal de audio AC, e sua virtude é que é de fácil construção, pois emprega poucos componentes externos.

🛠️ CARACTERÍSTICAS

Indicador logarítmico para LED tipo barra de 5 pontos (-10, -5, 0, 3, 6dB)

Capaz de gerar barra de exibição ou tensão de entrada com 5 LEDs

Controle de LEDs com corrente constante, estável sob tensão de alimentação variável

Nível de iluminação dos LEDs estáveis mesmo com variação na tensão de alimentação

Ampla faixa de tensão de alimentação operacional: Vcc = 3,5 à 16V

Número mínimo de peças externas necessárias

🔌 Diagrama Esquemático do Circuito

O diagrama esquemático do VU Meter 5 LEDs com CI DBL1016 está disposto na Figura 2 logo abaixo, e como podemos visualizar é bastante simples de se montar, com pouquíssimo componentes externos, e temos o P1, que podes ser um trimpot ou um potenciômetro para calibrar o sinal de entrada do VU.

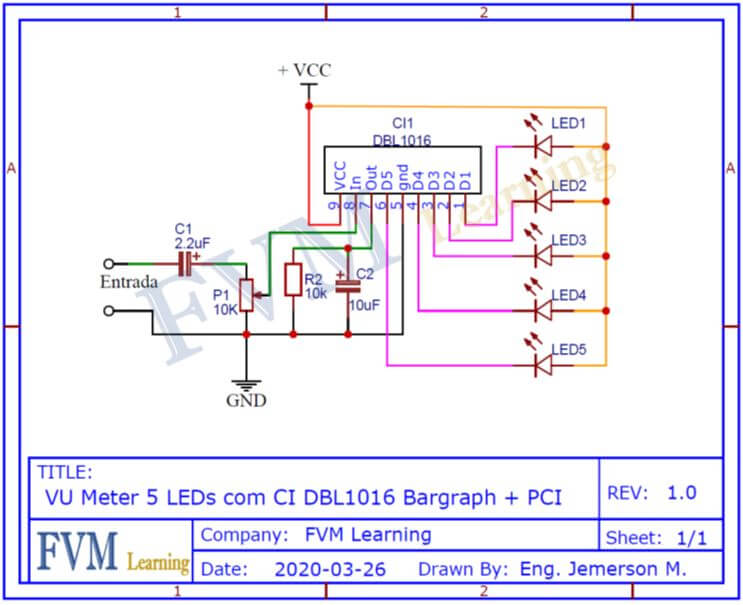

Fig. 2 – Diagrama esquemático VU Meter 5 LEDs com CI DBL1016

🧾 Lista de Material

CI1 ——— Circuito Integrado DBL1016

P1 ———– Potenciômetro linear ou logarítmico 10K ohms

R2 ———– Resistor 10K – (marrom, preto, laranja)

D1 à D5 —- Diodos Emissor de Luz – LED

C1 ———– Capacitor eletrolítico 2,2 uF – 50V

C2 ———– Capacitor eletrolítico 10 uF – 50V

B2, B2 —— Bornes de encaixe 2 vias tipo soldável

Outros —— Fios, Soldas, Placa, Etc.

🖨️ A Placa de Circuito Impresso (PCI)

Disponibilizamos os arquivos da placa de circuito impresso, como também o diagrama esquemático, em diversos formatos como PDF, GERBER e PNG. Além disso, oferecemos um link direto para download gratuito desses arquivos em um servidor seguro, “MEGA“.

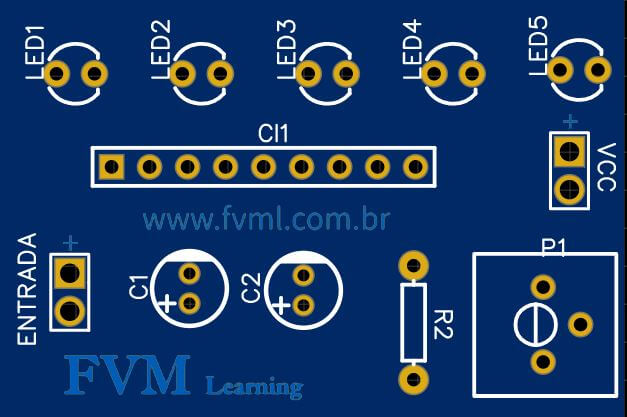

Fig. 3 – PCI VU Meter 5 LEDs Bargraph com CI DBL1016

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito eletrônico, basta clicar no link direto disponibilizado abaixo:

Link para Baixar: Arquivos PNG, PDF, GERBER
