EspañolComo Montar um VU Meter de 10 LEDs com Transistores – Guia Completo + PCI
👋 Olá, entusiasta da eletrônica!
Seja bem-vindo a este guia completo onde você vai aprender
passo a passo como montar um
VU Meter de 10 LEDs usando transistores. Este projeto é
perfeito para hobbistas de áudio, DJs caseiros e amantes de eletrônica que
desejam adicionar um toque visual impressionante aos seus projetos sonoros!
Ao final deste tutorial, você terá um indicador de volume analógico que dança
em ritmo com sua música, transformando qualquer som em um espetáculo visual de
luzes. E não se esqueça de compartilhar seu projeto nas redes sociais usando a
hashtag #MeuVUMeter para inspirar outros makers!
🔍 Transistores vs. Circuitos Integrados: Qual a Melhor Opção?
Antes de mergulharmos no projeto, vamos entender por que alguém escolheria
montar um VU Meter com transistores em vez de usar um circuito integrado (CI)
como o popular LM3915. Ambas as abordagens têm suas vantagens, e a escolha
ideal depende do seu nível de experiência, disponibilidade de componentes e
objetivos do projeto.
✅ Vantagens dos Transistores
-
Disponibilidade: Encontrados em qualquer loja de
eletrônica -
Custo-benefício: Componentes mais baratos, mesmo usando
vários -
Manutenção fácil: Se um transistor queimar, basta
trocar apenas aquele estágio -
Aprendizado: Excelente para entender o funcionamento de
circuitos analógicos
✅ Vantagens do CI (LM3915)
-
Montagem simplificada: Menos componentes externos
necessários -
Manutenção prática: Substitui-se somente o CI em caso
de defeito -
Design compacto: Ideal para projetos com espaço
limitado -
Perfeição técnica: Resposta mais linear e precisa aos
níveis de áudio
🔌 Diagrama do Circuito

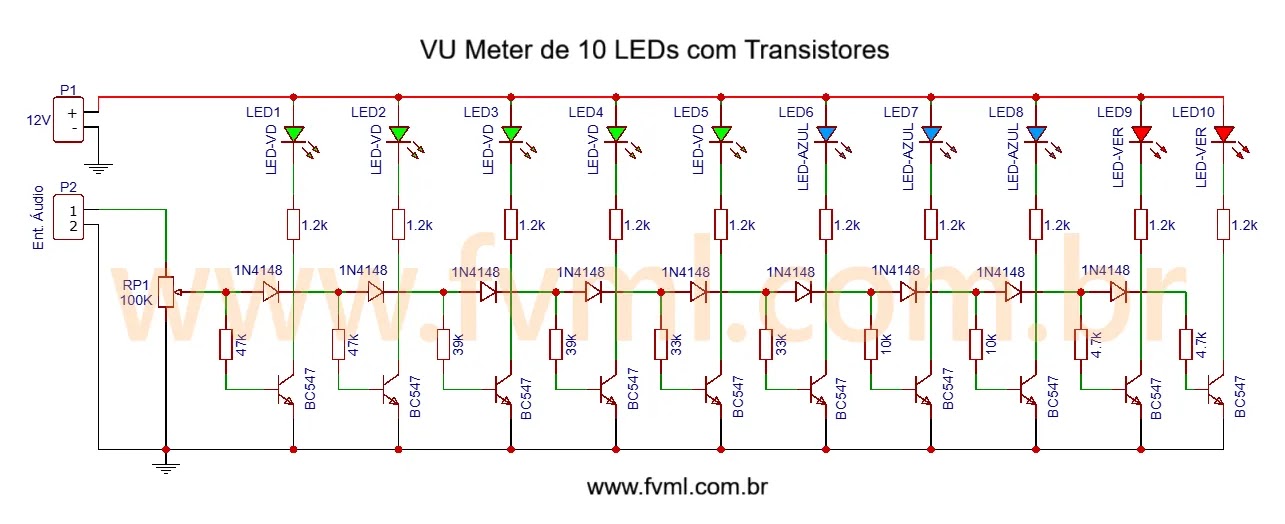

O diagrama esquemático do circuito eletrônico está ilustrado na
Figura 2 abaixo. Trata-se de um circuito elegante e funcional
com transistores, que, apesar de apresentar um número maior de componentes em
comparação com circuitos baseados em CIs, utiliza apenas os elementos
essenciais para seu funcionamento.
Transistores
Para a montagem do circuito eletrônico, é fundamental conectá-lo a uma fonte
de alimentação de 12V. Após a alimentação estar corretamente instalada,
deve-se realizar a conexão da entrada do medidor VU (VU Meter) à saída do
amplificador de áudio.
Esse tipo de projeto é ideal para quem busca entender mais sobre eletrônica
analógica, utilizando transistores em aplicações práticas como medidores de
nível de áudio. É como ter um pequeno espectro de luzes que “dança” conforme a
intensidade do som!
🛠️ Componentes Necessários
Antes de começarmos, vamos organizar nossa bancada com todos os componentes
necessários. Ter tudo à mão torna o processo de montagem mais fluido e
prazeroso.
| Componente | Quantidade | Função no Circuito |
|---|---|---|
| Transistor BC547 | 10 | Amplificação de corrente para os LEDs |
| Diodo 1N4148 | 10 | Escalonamento de tensão de corte (0,6V) |
| LED (qualquer cor) | 10 | Indicação visual do nível de áudio |
| Potenciômetro 10kΩ | 1 | Ajuste do nível de sinal de entrada |
| Resistores 4,7kΩ | 10 | Polarização de base dos transistores |
| Fonte de 12V DC | 1 | Alimentação do circuito |
| Placa de circuito impresso (PCI) | 1 | Suporte físico para montagem |
⚠️ Observação importante: Ajuste os valores dos resistores
conforme a corrente dos LEDs escolhidos. LEDs de alta luminosidade podem
requerer resistores de valores diferentes para funcionamento adequado.
🔬 Como Funciona o VU Meter com Transistores
O funcionamento do VU Meter analógico é uma verdadeira aula
de eletrônica na prática! Ele baseia-se na amplificação do sinal de áudio
utilizando transistores bipolares em uma configuração
engenhosa. Vamos entender esse processo passo a passo:
O sinal de áudio chega por meio do potenciômetro P1, que
funciona como um “regulador de volume” para o nosso VU Meter. Ele ajusta e
limita a tensão de entrada no circuito, permitindo que o
dispositivo funcione corretamente com diferentes níveis de sinal de áudio.
Esse ajuste deve ser feito conforme a
potência do seu amplificador de áudio, garantindo uma leitura
precisa dos níveis sonoros.
Para que o sinal atue progressivamente em cada um dos transistores, de
Q1 a Q10, são utilizados
resistores de polarização conectados entre a base dos
transistores e a linha de entrada do sinal. Esses resistores controlam a
corrente de polarização da base, permitindo que a corrente de
coletor aumente de forma controlada à medida que a tensão do sinal sobe.
A verdadeira mágica acontece com os diodos de silício! Cada
diodo possui uma tensão de corte de aproximadamente 0,6V e
estão conectados em série. Isso significa que, conforme o sinal de áudio
ultrapassa cada múltiplo de 0,6V, ele ativa sequencialmente os transistores e
acende os LEDs indicadores. É como uma escada elétrica onde
cada degrau é acionado quando a energia (tensão) atinge um nível específico:
- Com 0,6V, acende o primeiro LED;
- Com 1,2V, o segundo LED;
- Com 1,8V, o terceiro LED;
- E assim por diante, até o último estágio do circuito.
Esse comportamento em cascata permite visualizar o nível de intensidade do
áudio de forma clara e intuitiva, tornando o VU Meter uma excelente ferramenta
de monitoramento visual de sinal sonoro. É quase como
traduzir a música para uma linguagem visual que nossos olhos podem apreciar!
🔧 Passo a Passo da Montagem
Agora que entendemos a teoria, vamos colocar a mão na massa! Siga estes passos
cuidadosamente para garantir que seu VU Meter funcione perfeitamente:
-
Prepare a PCI: Imprima o PDF da PCI e transfira para a
placa virgem usando o método de sua preferência (transferência térmica,
impressão a laser, etc.). -
Corrosão e limpeza: Faça a corrosão da placa com cuidado
e limpe bem as trilhas após o processo. -
Montagem dos componentes: Comece soldando os resistores
primeiro (são os componentes mais baixos), depois os diodos e
transistores. Respeite a polaridade dos diodos e a pinagem dos
transistores! -
Instale os LEDs: Soldar os LEDs, mantendo um espaçamento
uniforme. Lembre-se de respeitar a polaridade (anodo mais longo, catodo
mais curto). -
Fixe o potenciômetro: Instale o potenciômetro P1 em um
local acessível para ajustes futuros. -
Conexões de alimentação: Conecte a fonte de 12V DC,
observando atentamente a polaridade positiva e negativa. -
Conexão de áudio: Conecte a saída de áudio do seu
amplificador ao P1. Use cabos blindados para evitar interferências. -
Teste inicial: Ligue a alimentação e teste lentamente
aumentando o volume para ajustar P1. Os LEDs devem acender
progressivamente conforme o volume aumenta. -
Ajuste fino: Ajuste P1 para que os LEDs respondam
adequadamente ao nível máximo de áudio sem saturar. -
Finalização: Organize os cabos, fixe o circuito em um
gabinete ou painel, e pronto!
💡 Dica profissional: Use uma
fonte de alimentação estabilizada para evitar flutuações
que possam causar leituras incorretas no VU Meter. Além disso, considere
adicionar um capacitor de 100µF na entrada de alimentação para filtrar
ruídos.

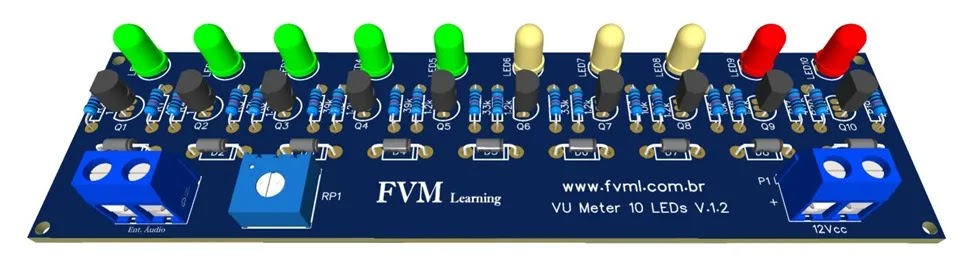

🖨️ A Placa de Circuito Impresso (PCI)
Para facilitar sua vida, disponibilizamos a PCI em
PDF, GERBER e PNG para download gratuito via servidor seguro
“MEGA”. Basta clicar no link abaixo:
🔧 Dica de montagem: Use
solda de boa qualidade e mantenha as trilhas limpas para
evitar curto-circuitos. Uma dica é usar uma lupa para inspecionar as soldas
após o processo, garantindo que não haja conexões indesejadas entre trilhas
adjacentes.
📥 Link Direto Para Baixar
Para baixar os arquivos necessários para a montagem do circuito eletrônico,
basta clicar no link direto disponibilizado abaixo:
🤔 Dúvidas Frequentes (FAQ)
Para garantir que seu projeto seja um sucesso, compilamos algumas das
perguntas mais comuns sobre este tema. Confira!
Posso usar LEDs de cores diferentes no meu VU Meter?
🔽
Sim! Você pode usar LEDs de cores diferentes para criar efeitos visuais
interessantes. Por exemplo, LEDs verdes para níveis baixos, amarelos
para médios e vermelhos para níveis altos. Lembre-se apenas que
diferentes cores de LEDs podem ter tensões de operação ligeiramente
diferentes, o que pode exigir ajuste nos resistores limitadores de
corrente.
É possível modificar o circuito para usar mais de 10 LEDs?
🔽
Sim, é possível expandir o circuito adicionando mais estágios de
transistores e diodos. Cada estágio adicional requer um transistor, um
diodo e um resistor de polarização. No entanto, lembre-se que cada diodo
adiciona aproximadamente 0,6V de tensão de corte, então você precisará
garantir que seu sinal de áudio tenha amplitude suficiente para acender
todos os LEDs.
Por que meu VU Meter não responde adequadamente ao sinal de áudio?
🔽
Isso pode acontecer por vários motivos: 1) O potenciômetro P1 pode
estar mal ajustado – tente calibrá-lo novamente; 2) O sinal de áudio
pode ser muito fraco – verifique se a fonte de áudio está funcionando
corretamente; 3) Pode haver problemas com as conexões ou soldas –
inspecione o circuito em busca de soldas frias ou conexões soltas; 4) A
fonte de alimentação pode não estar fornecendo 12V estáveis – meça a
tensão com um multímetro.
Posso alimentar o circuito com uma bateria?
🔽
Sim, você pode usar uma bateria de 12V, como uma bateria de lítio ou
uma bateria de chumbo-ácido. No entanto, lembre-se que o consumo de
corrente dependerá do número de LEDs acesos simultaneamente. Para uso
prolongado, considere usar uma bateria de maior capacidade ou adicionar
um regulador de tensão para garantir alimentação estável.
Como faço para ajustar a sensibilidade do VU Meter?
🔽
A sensibilidade do VU Meter é ajustada principalmente através do
potenciômetro P1. Gire-o no sentido horário para aumentar a
sensibilidade (fazendo com que os LEDs acendam com volumes mais baixos)
ou no sentido anti-horário para diminuir a sensibilidade. Para ajustes
mais finos, você pode modificar o valor dos resistores de polarização:
valores maiores diminuirão a sensibilidade, enquanto valores menores
aumentarão.
🔗 Seleção Especial: Não Perca Estes Projetos!
Separamos outros projetos igualmente interessantes e desafiadores. Clique e
descubra seu próximo desafio na eletrônica:
💡 Ideias para Personalizar seu VU Meter
Agora que você já tem seu VU Meter funcionando, que tal dar um toque pessoal
ao seu projeto? Aqui estão algumas ideias para inspirar sua criatividade:
🌈 Variação de Cores
Use LEDs de diferentes cores para criar um gradiente visual interessante,
como verde para níveis baixos, amarelo para médios e vermelho para picos
de volume.
🎨 Painel Personalizado
Crie um painel frontal personalizado com impressão 3D ou acrílico cortado
a laser para dar um acabamento profissional ao seu projeto.
💡 Modo Ponto/Barra
Adicione um interruptor para alternar entre o modo “barra” (onde todos os
LEDs até o nível atual ficam acesos) e “ponto” (onde apenas o LED
correspondente ao nível atual fica aceso).
🔊 VU Meter Duplo
Construa dois circuitos idênticos para criar um VU Meter estéreo, com um
conjunto de LEDs para cada canal de áudio (esquerdo e direito).
