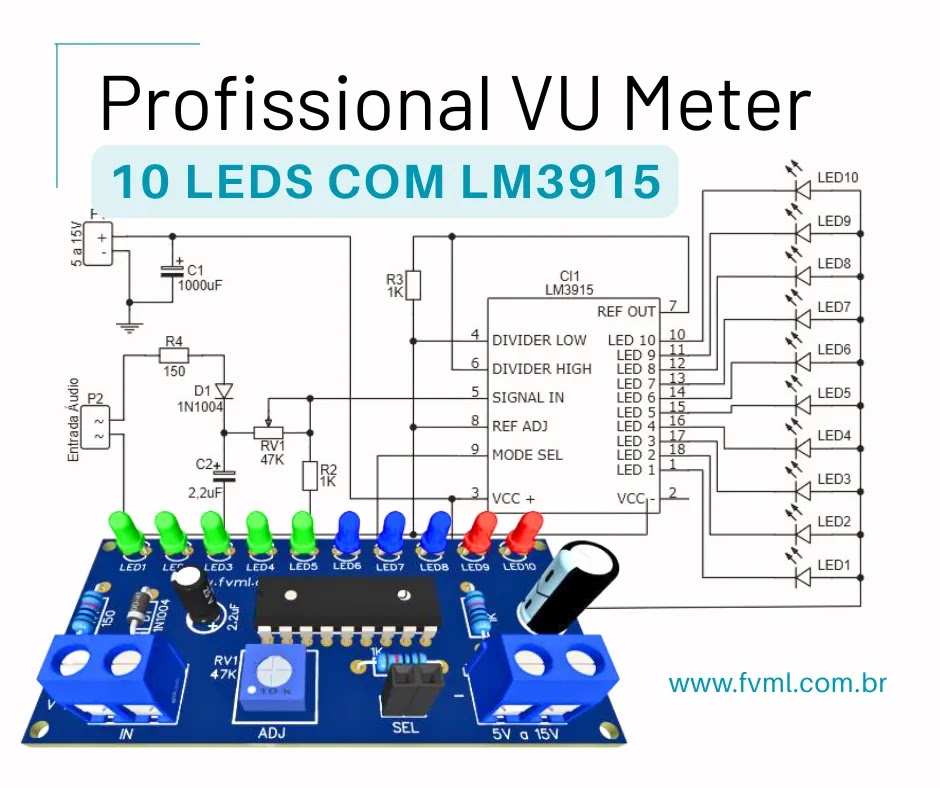

Como Montar um VU Meter com 10 LEDs Usando o CI LM3915: Guia Completo + PCI

Olá, entusiastas da eletrônica!

Você está procurando uma forma prática e visual de monitorar o nível de áudio
do seu amplificador?
Montar um VU Meter com 10 LEDs utilizando o circuito integrado LM3915 é
uma excelente escolha!

Este projeto não só melhora a estética do seu equipamento de som como também
ajuda a identificar picos de áudio que podem danificar os alto-falantes. O
LM3915 é amplamente utilizado em sistemas de medição de áudio devido à
sua simplicidade e eficiência.

Neste guia completo, vamos mostrar passo a passo como construir o circuito,
montar a PCI, e ainda disponibilizar todos os arquivos necessários para você
colocar a mão na massa. Seja para uso em caixas ativas, amplificadores
caseiros, ou em projetos automotivos, este VU Meter vai elevar o nível
do seu som, literalmente. Vamos lá?

🎯 O Que é um VU Meter e Por Que Usar?

O VU Meter (Volume Unit Meter) é um dispositivo que mede e indica
visualmente o nível de intensidade de um sinal de áudio. Ele é geralmente
representado por barras de LEDs que acendem conforme a potência do som
aumenta.

Motivos para usar um VU Meter:

• Estética e profissionalismo: Dá ao equipamento de som um visual
  técnico e moderno.
• Segurança: Ajuda a evitar distorções e sobrecargas, principalmente em
  amplificadores de potência.
• Diagnóstico: Facilita a identificação de falhas no canal de áudio.
• Didática: Ideal para quem está aprendendo eletrônica ou quer
  experimentar circuitos com LEDs.

O modelo que vamos apresentar neste artigo utiliza o LM3915, um CI que
já contém toda a lógica interna necessária para controlar 10 LEDs com
base em um sinal analógico. A grande vantagem é que ele opera com tensão de
5 a 15V, o que o torna perfeito para aplicações em áudio automotivo e
doméstico.

⚙️ Como Funciona o LM3915 no VU Meter

O coração do nosso VU Meter é o Circuito Integrado LM3915, que possui
internamente uma escada de comparadores que acendem os LEDs de acordo com o
nível de entrada.

Características do LM3915:

• Controla até 10 LEDs com tensão ajustável.
• Possui modo de operação em barra (todos os LEDs abaixo do nível
  acendem) ou ponto (apenas um LED por vez).
• Range de tensão de alimentação: 5V a 15V.
• Escala logarítmica, ideal para sinais de áudio.

O CI interpreta a voltagem do sinal de entrada e ativa os LEDs de forma
sequencial, dando aquele famoso efeito de barras em movimento, semelhante ao
que vemos em equipamentos profissionais de áudio.

Modos de Operação do LM3915:

• Modo Barra: Os LEDs se acendem em sequência e permanecem acesos
  conforme a intensidade do áudio sobe.
• Modo Ponto: Apenas um LED se mantém aceso por vez, representando o
  pico atual do sinal.

Você pode escolher o modo comutando a chave ou até mesmo definir um modo fixo
com um jumper no lugar da chave 1, para simplificar a montagem.

Sobre os LEDs:

Você pode usar cores diferentes para indicar os níveis de intensidade sonora:

• Verde: Baixo volume (0–60%)
• Amarelo: Médio volume (60–80%)
• Vermelho: Alto volume (80–100%)

Essa distinção visual facilita a leitura rápida e traz sofisticação ao
projeto.

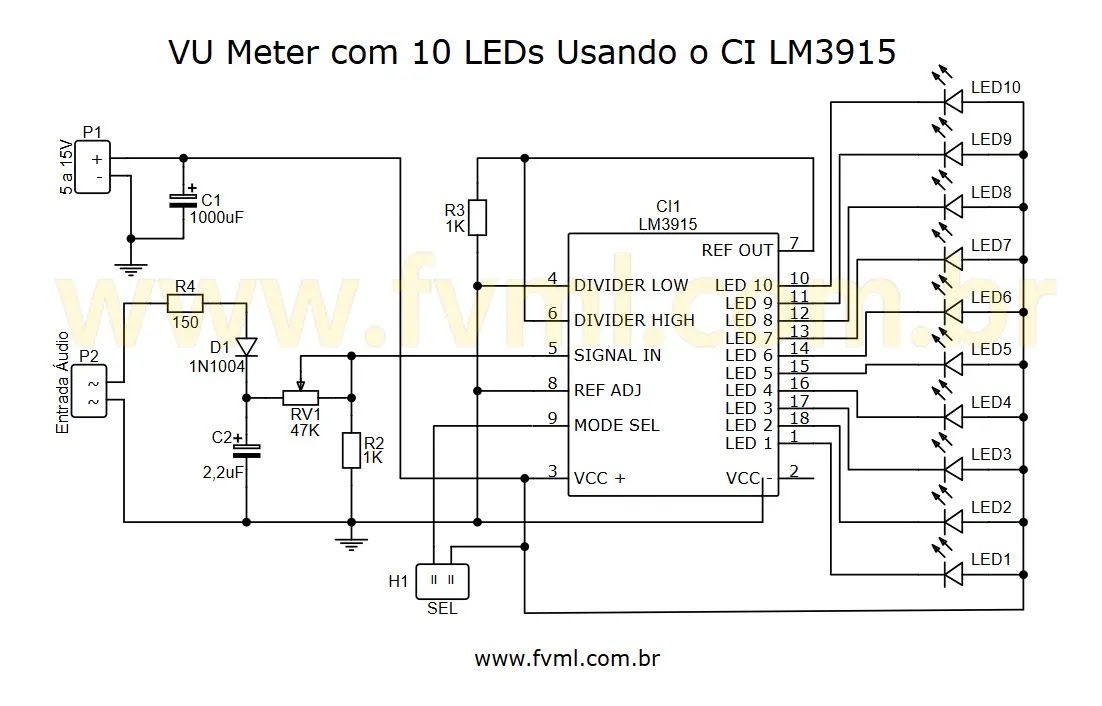

🔌 Diagrama Esquemático do VU Meter com LM3915

O diagrama esquemático é a base para a montagem do seu circuito e está
disposto na Figura 2 abaixo. É essencial prestar atenção à polaridade
dos LEDs, Capacitores e ao lado correto do CI.

🔧 Montagem Passo a Passo do Circuito VU Meter

Montar o VU Meter é uma tarefa simples, mas exige atenção aos detalhes. Antes
de ligar o ferro de solda, organize todos os componentes sobre a bancada. Uma
dica valiosa é conferir a posição de cada componente comparando com o diagrama
esquemático.

Passos para montagem:

• Prepare a PCI: Se você estiver usando a placa de circuito impresso
  que disponibilizamos, comece fixando os resistores. Eles são pequenos e
  devem ser soldados primeiro.
• Instale os LEDs: Atente-se à polaridade, o lado mais curto (catodo)
  deve estar voltado para o GND.
• Posicione o LM3915: Se possível, utilize um soquete para o CI. Isso
  facilita a substituição em caso de erro ou falha.
• Solde os capacitores: O C1 é essencial para o filtro do sinal. O C2 é
  opcional, mas melhora a estabilidade. Recomendamos sua utilização.
• Conecte a chave seletora: Se optar por ter os dois modos de
  visualização (barra e ponto), essa chave permite alternar entre eles.
• Instale o potenciômetro: P1 será seu controle de sensibilidade.
  Coloque-o na parte frontal do painel se quiser ajustar facilmente.
• Revise tudo: Antes de energizar, revise todas as conexões.
  Certifique-se de que não há soldas frias nem curtos.

Com tudo montado, o próximo passo é testar o circuito. Mas calma! Não ligue
diretamente em alto volume. Vamos ver como calibrar corretamente no próximo
tópico.

🔧 Ajuste e Calibração do VU Meter

Com o circuito montado, agora é hora de testar e calibrar o VU Meter. Isso
garante que os LEDs acendam nas intensidades corretas de áudio e que o sistema
responda adequadamente.

Como fazer a calibração:

1. Conecte a saída do seu amplificador na entrada do VU Meter.
2. Ligue o amplificador com o volume no mínimo.
3. Aumente gradualmente o volume enquanto observa os LEDs.
4. Gire o potenciômetro P1 para ajustar a sensibilidade.
   • Se os LEDs acendem muito cedo, reduza o ganho.
   • Se os LEDs demoram a acender, aumente o ganho.
5. Verifique se os LEDs vermelhos acendem somente nos picos de áudio.

Essa calibração é essencial porque diferentes amplificadores têm níveis de
saída variados. Ao ajustar corretamente, você garante que o VU Meter funcione
de forma precisa e profissional, independentemente do equipamento.

🔗 Dicas de Utilização e Aplicações Práticas

O VU Meter com LM3915 pode ser usado em diversas aplicações, e sua
versatilidade permite adaptar o circuito de acordo com a necessidade do
projeto.

Onde utilizar este VU Meter:

• Caixas de som ativas: para indicar a intensidade do sinal de áudio.
• Sistemas automotivos: acoplado ao som do carro, melhora a estética e
  ajuda no monitoramento.
• Amplificadores caseiros: adiciona um toque profissional e funcional.
• Projetos didáticos: ideal para ensinar princípios de eletrônica
  analógica e digital.
• Mesas de som DIY: para indicar o nível de saída de cada canal.

Dicas para personalização:

• Mude as cores dos LEDs conforme sua preferência ou para facilitar a
  leitura.
• Coloque o circuito em uma caixa acrílica para destacar os LEDs.
• Integre um microcontrolador se quiser funções extras como controle
  remoto ou memorização de picos.

📋 Lista de Componentes

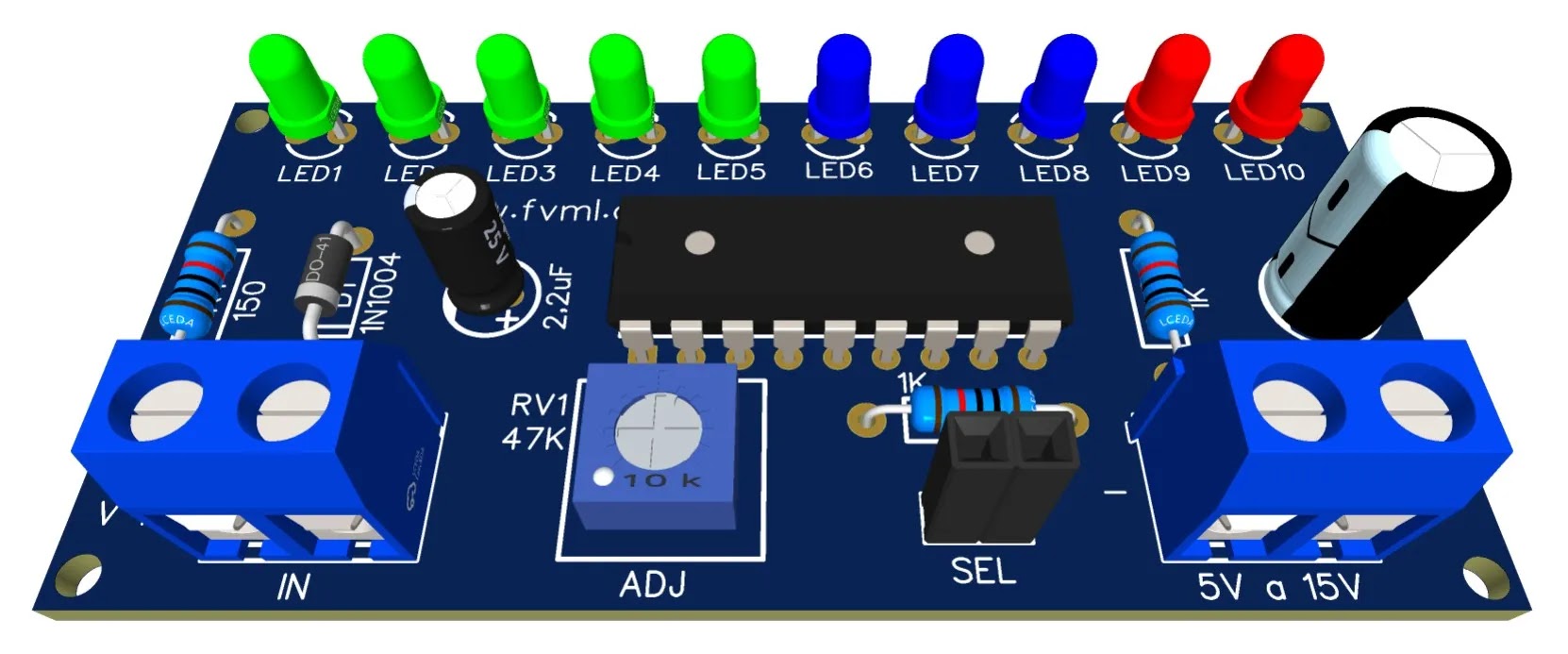

🖨️ PCI – Placa de Circuito Impresso

Para facilitar sua vida, na Figura 3, disponibilizamos os arquivos da
PCI – Placa de Circuito Impresso. Os arquivos estão nos formatos GERBER, PDF e
PNG, cobrindo todas as suas necessidades, seja para uma montagem caseira ou
para enviar a uma fabricação profissional.

E o melhor de tudo: os arquivos estão disponíveis para download gratuito
diretamente do servidor MEGA, através de um link direto, sem qualquer
complicação ou redirecionamento!

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito eletrônico,
basta clicar no link direto disponibilizado abaixo:

Link para Baixar: Layout PCB, PDF, GERBER, JPG
