Padrões de Cores em Condutores Elétrico Segundo a ABNT

Este artigo aborda detalhadamente os padrões de cores estabelecidos pela Associação Brasileira de Normas Técnicas (ABNT) para instalações elétricas, com foco especial nas normas NBR 5410:2004 e NBR NM 247-3:2002.

Olá a Todos!

A padronização de cores em instalações elétricas não é apenas uma questão
estética, mas uma medida crucial de segurança que facilita a identificação
dos condutores, manutenção e prevenção de acidentes.

Este artigo explora profundamente as normatizações vigentes e suas
aplicações práticas.

📌 Relevância do Tema

  • Segurança em instalações elétricas
  • Facilidade na manutenção
  • Conformidade com normas técnicas
  • Prevenção de acidentes
  • Padronização nacional

📖 Fundamentação Normativa NBR 5410:2004

A NBR 05410:2004
é a principal norma brasileira que estabelece as condições adequadas para o
funcionamento seguro das instalações elétricas de baixa tensão. Esta norma
determina:

Escopo de Aplicação

  • Edificações residenciais
  • Estabelecimentos comerciais
  • Estabelecimentos industriais
  • Estabelecimentos públicos
  • Determinados equipamentos e instalações específicas

Você pode se interessar também!


Tensões Nominais (Baixa Tensão)

  • Tensões até 1000V em corrente alternada (frequência ≤ 400Hz)
  • Tensões até 1500V em corrente contínua

Norma NBR NM 247-3:2002 – Cabos isolados com policloreto de vinila (PVC) para tensões nominais até
450/750 V, inclusive ± Parte 3: Condutores isolados (sem cobertura) para
instalações fixas (IEC 60227-3,MOD).

Esta norma complementa a NBR 5410 no que diz respeito às
especificações de condutores isolados.

🔌 Padrão de Cores dos Condutores

Condutor de Proteção “Terra” (PE)

Cor Obrigatória: Verde-amarelo ou cor Verde (cores exclusivas da função de
proteção)

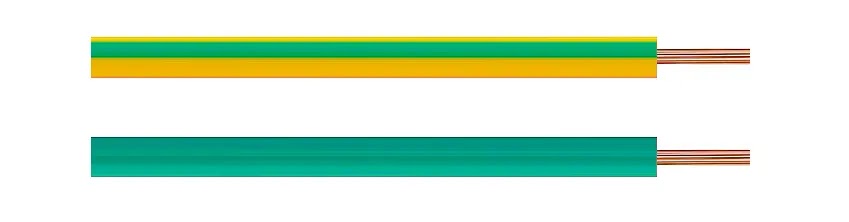

Cabo Condutor Terra, Verde-Amarelo, Verde - fvml
Fig. 2 – Cabo Condutor Terra, Verde-Amarelo, Verde
  • Função: Aterramento de proteção
  • Aplicação: Segurança contra choques elétricos
  • Particularidades: Não pode ser utilizado para outras funções

Condutor Neutro

Cor Obrigatória: Azul-claro

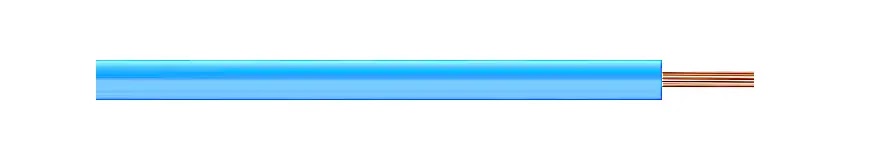

Cabo Condutor Neutro, Azul-claro - fvml
Fig. 3 – Cabo Condutor Neutro, Azul-claro

  • Função: Retorno do circuito
  • Características específicas
  • Restrições de uso

Condutores Fase

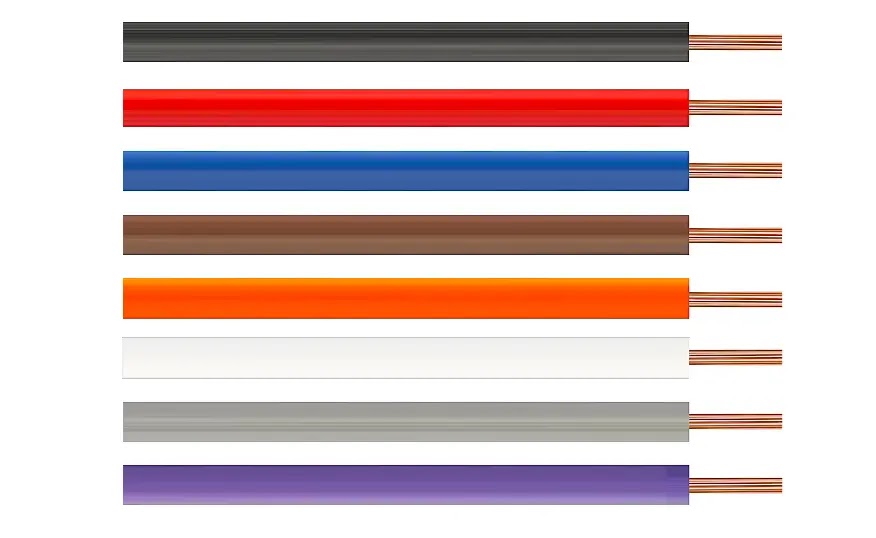

Cabo Condutor Fase cores - fvml
Fig. 4 – Cabo Condutor Fase cores

Cores Permitidas

  • Preto
  • Vermelho
  • Azul
  • Marrom
  • Laranja
  • Branco
  • Cinza
  • Violeta
  • Ou qualquer outra cor, observadas as restrições estabelecidas no uso
    das cores obrigatórias dos outros condutores.

OBS.: Por razões de segurança, não deve ser usada a cor de isolação
exclusivamente amarela onde existir o risco de confusão com a dupla
coloração verde-amarela, cores exclusivas do condutor de proteção.

Condutor PEN (Proteção e Neutro)

Cor Obrigatória:
Azul-claro com anilhas verde-amarelo nos pontos visíveis ou acessíveis

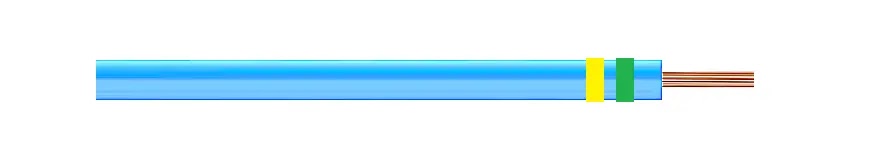

Cabo Condutor Proteção e Neutro, Azul-claro com anilha verde e amarela - fvml
Fig. 5 – Cabo Condutor Proteção e Neutro, Azul-claro com anilha verde
e amarela
  • Função dupla: Proteção e neutro
  • Aplicações específicas
  • Restrições normativas

🧮 Tabela Guia Rápido de Padronização de Cores dos Condutores Elétricos

(Conforme NBR 5410:2004 e NBR NM 247-3:2002)

Esta tabela serve como referência rápida para profissionais da área
elétrica, sempre observando as normas técnicas vigentes e as
particularidades de cada instalação.

Cor do Condutor Função Aplicação Observações Importantes
Verde-Amarelo ou Verde
 		Condutor de Proteção (PE)
 		Aterramento de proteção
 		Uso exclusivo e obrigatório para proteção
Azul-claro Condutor Neutro (N)
 		Retorno do circuito
 		Uso exclusivo para neutro
Azul-claro com anilhas verde-amarelo Condutor de Proteção e Neutro (PEN) Proteção e Neutro Função combinada em sistemas TN-C
Preto, Vermelho, Azul, Marrom, Laranja, Branco, Cinza, Violeta,
Rosa 		Condutor Fase RST Condutor vivo Padrão para Fases em sistemas Elétricos


🧾 Conclusão

A correta identificação dos condutores através do padrão de cores é
fundamental para a segurança e eficiência das instalações elétricas. O
cumprimento das normas ABNT não apenas garante a conformidade legal, mas
também facilita manutenções futuras e previne acidentes.

📖 Referências Normativas

  • ABNT NBR 5410:2004 – Instalações elétricas de baixa tensão
  • ABNT NBR NM 247-3:2002 – Cabos isolados com policloreto de vinila
    (PVC)
  • ABNT NBR 5419:2015 – Proteção contra descargas atmosféricas
  • ABNT NBR 13570:1996 – Instalações elétricas em locais de afluência de
    público
  • NR-10 – Segurança em instalações e serviços em eletricidade
