Montagem de Pré-Amplificador de Alto Ganho com CI TL071

Fig. 1 – Pré-Amplificador Alto Ganho com CI TL071 + PCI

Olá a Todos!!!

No post de hoje, iremos apresentar um Pré-Amplificador com ótima qualidade sonora, com baixo ruído e baixa distorção harmônica (THD), o consumo é bastante baixo 1.4mA podendo ser alimentado também por uma bateria de 9V. O circuito pré-amplificador é baseado no Circuito Integrado TL071.

O TL071 é um amplificador operacional de entrada JFET de baixo ruído que combina duas tecnologias analógicas de última geração em um único circuito integrado monolítico.

Cada amplificador operacional com compensação interna tem um dispositivo de entrada JFET de alta tensão bem combinado para baixa tensão de deslocamento de entrada.

A tecnologia BIFET fornece larguras de banda amplas e taxas de variação rápidas com baixas correntes de polarização de entrada, correntes de deslocamento de entrada e correntes de alimentação.

Além disso, os dispositivos apresentam baixo ruído e baixa distorção harmônica, tornando-os ideais para uso em aplicações de amplificadores de áudio de alta fidelidade.

Você pode se interessar também!

Pré-amplificador de áudio de alto ganho com 1 transistor + PCI

Pré-amplificador de Baixo Ruído com 2 transistores + PCI

Circuito Pré-amplificador HI-FI de 1200mW pp com CI HT82V739

Pré-Amplificador de Áudio de baixa Voltagem com LM386

Como ADICIONAR Controle de Volume em Qualquer Amplificador – 3 Tipos

Amplificador Portátil de 1W com LM386 + PCI

Esses dispositivos estão disponíveis em amplificadores operacionais simples, duplos e quádruplos que são compatíveis com os pinos do padrão da indústria MC1741, MC1458 e o produto bipolar MC3403 / LM324.

Características

Amplo modo comum (até vcc +) e faixa de tensão diferencial
Baixa polarização de entrada e corrente de deslocamento
Baixo ruído en = 15nv / √hz (típico)
Proteção contra curto-circuito de saída
Estágio de entrada j – fet de alta impedância de entrada
Distorção harmônica baixa: 0,01% (típico)
Compensação de frequência interna
Operação livre de travamento
Alta taxa de variação: 16v / µs (típico)

Diagrama esquemático

Na Figura 2 temos o diagrama esquemático do Circuito Pré-Amplificador Alto Ganho com CI TL071, como podemos observar no diagrama esquemático, são poucos os componentes externos existentes no circuito, tornando o circuito bastante simples para ser montado.

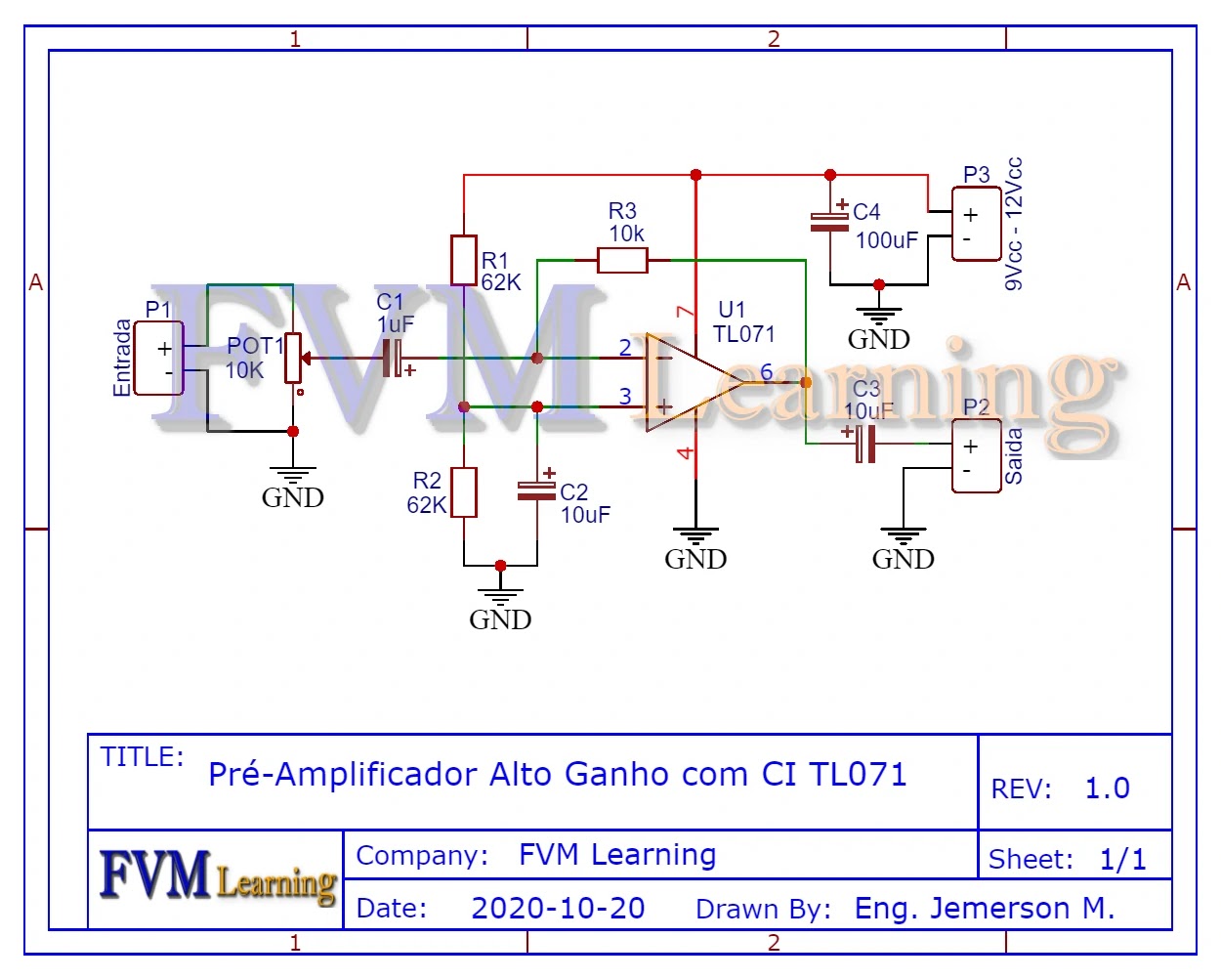

Fig. 2 – Circuito Pré-amplificador Alto Ganho com CI TL071

A alimentação desse Pré-Amplificador pode ser feita através da tensão entre 11V a 15V DC, e você pode estar utilizando essas tensões de acordo com o seu projeto.

Lista de Componentes

U1 —————– Circuito Integrado TL071

R1, R2 ———— Resistor 1/8w 62K
R3 —————– Resistor 1/8w 10K
C1 —————– Capacitor eletrolítico 1uF – 16V
C2, C3 ———— Capacitor eletrolítico 47uF – 16V
C4 —————– Capacitor eletrolítico 100uF – 16V

POT1 ————- Potenciômetro 10KΩ
P1, P2, P3 ——- Conector tipo terminal parafusado 5mm 2 Pinos
Outros ———— Fios, Soldas, bateria, placa de circuito impresso, etc.

A Placa de Circuito Impresso (PCI)

Disponibilizamos os arquivos da placa de circuito impresso, como mostrado na Figura 4 abaixo, como também o diagrama esquemático, em diversos formatos como PDF, GERBER e PNG. Além disso, oferecemos um link direto para download gratuito desses arquivos em um servidor seguro, “MEGA“.

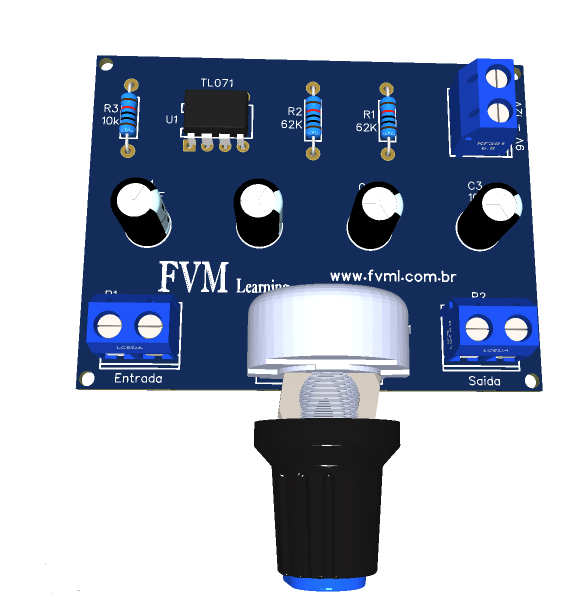

Fig. 3 – PCI Pré-Amplificador Alto Ganho com CI TL071

Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito eletrônico, basta clicar no link direto disponibilizado abaixo:

Link para Baixar: Arquivos PNG, PDF, GERBER
