Mini Transmissor de FM 88 - 108 Mhz com BC548

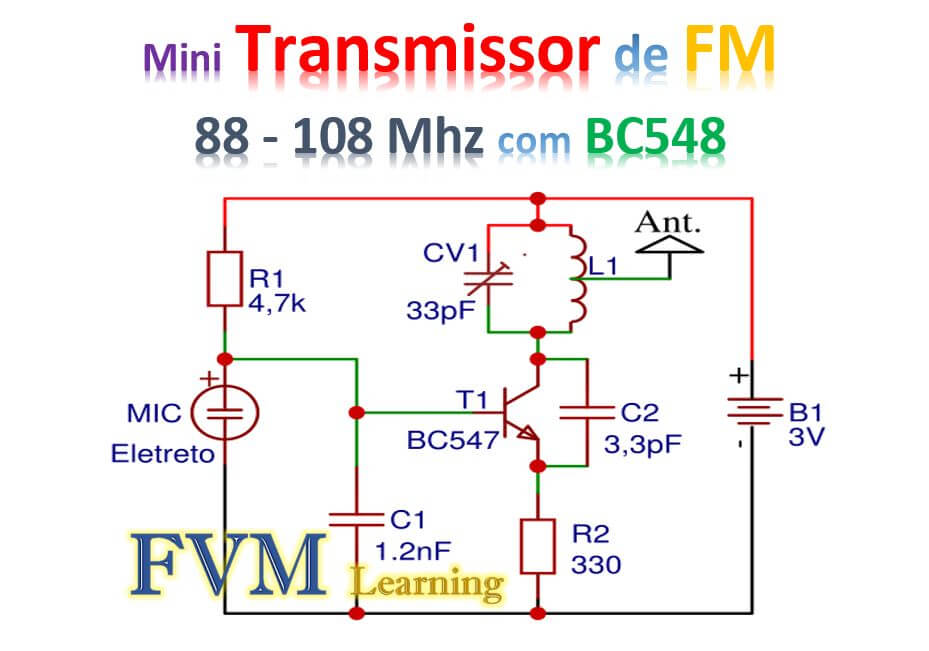

Fig. 1 – Mini Transmissor de FM 88 – 108 MHz com BC548

Olá a Todos!!!

No post de hoje, elaboraremos um mini transmissor de FM com alcance de algumas dezenas de metros, esse oscilador tem um range de frequência que pode ser sintonizado entre 88 à 108 MHz, sendo a faixa de FM de nossos rádios com frequência modulada.

Esse circuito é muitíssimo importante para começarmos a entender o princípio básico do funcionamento de um oscilador de Frequência Modulada, bastantemente simples e fácil de montar, com componentes de fácil aquisição em sua grande maioria encontrada em sucatas de placas antigas.

Circuito Transmissor

O circuito transmissor de Frequência Modulada é um dispositivo sem fio que opera em uma faixa de alta frequência, ele consegue transmitir sinais de áudio para a atmosfera através de ondas eletromagnéticas.

Ele pode ser recebido por um circuito receptor de FM sintonizado em mesma frequência que o transmissor foi sintonizado, para reproduzir sinais de; músicas, voz, sinais, etc., no receptor de FM.

Aplicação

Transmissor de áudio
Link de áudio para instrumentos
Microfones sem fios
Microfone Espião
Rádio de FM caseira

Você pode se interessar também!

Atenção – Importante!

Para cada País, Região, Estado… Existem Leis a respeito das radiodifusões, telecomunicação, transmissão áudio e vídeo, etc. Não utilize equipamentos de telecomunicação sem a autorização das entidades responsáveis pela transmissão de Rádio Frequências.

Nosso site ensina eletrônica aplicada a vários seguimentos, tudo isso para incrementar o conhecimento, não apoiamos nenhum tipo de operação ilegal.

Para qualquer operação com RF, verifique as permissões, certifique-se da legalização no órgão responsável. No nosso País, Brasil, o órgão responsável é: ANATEL – Agência Nacional de Telecomunicações.

O Circuito

Depois de tudo esclarecido, temos na figura 2 abaixo o diagrama esquemático do Mini Transmissor de FM 88 – 108 Mhz com BC548.

Esse equipamento tem poucos componentes e pode ser facilmente montado por aqueles que tem experiências com eletrônica ou até mesmo aqueles que estão começando, em nenhuma situação irá ter dificuldades.

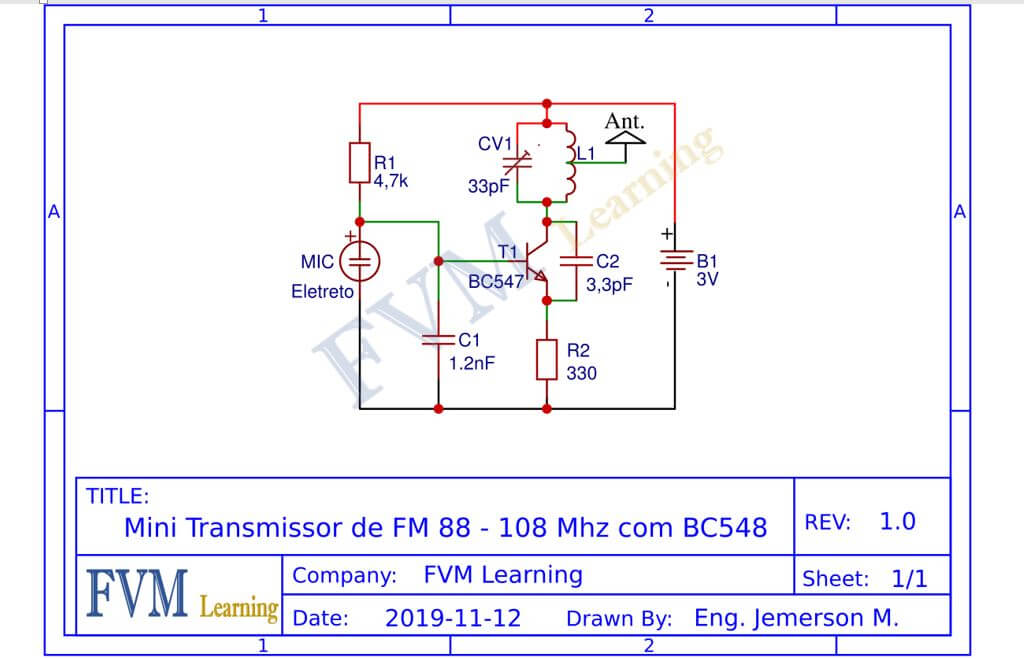

Fig. 2 – Mini Transmissor de FM 88 – 108 Mhz com BC548

A antena é um pedaço de fio rígido com comprimento de 10 centímetro, soldado no centro da bobina como mostrado na figura 2. A bobina é montada com 8 voltas de fio de 0,5 mm com o diâmetro de 6 mm.
