Uma Fonte para Bancada Variável 1.25V a 35V com Transistor 13007 e LM317:
Transformando Sucatas em Equipamento Profissional


Olá, entusiastas da eletrônica!


Se você é engenheiro, técnico, hobbista ou simplesmente um “Maker” como eu,
provavelmente acumula componentes de sucatas em casa ou no
laboratório. Entre os tesouros mais comuns encontrados em fontes chaveadas
de computador está um transistor muito conhecido no mundo dos makers: o
13007.


Este transistor, projetado para chaveamento rápido e com excelente
capacidade de corrente de coletor, é perfeito para o nosso projeto de hoje:
uma fonte de bancada de alta corrente que vai transformar aqueles
componentes esquecidos em uma ferramenta indispensável para seus projetos.


💡 Dica do especialista: Este projeto demonstra como é possível
reaproveitar componentes de fontes de computador para criar equipamentos
de alta qualidade, economizando recursos e contribuindo para a
sustentabilidade na eletrônica.

📖 Especificações do Regulador de Tensão LM317


O
LM317
é um regulador de tensão positivo de 3 terminais ajustável capaz de fornecer
uma corrente de 1,5A em uma ampla faixa de tensão de saída de
1,25 a 35 V.


Para nossa fonte de bancada, no entanto, essa corrente máxima seria
limitada. É aqui que entra a genialidade do nosso projeto: vamos incrementar
o circuito com dois transistores para criar um Booster que
multiplicará a capacidade de corrente do sistema.


Com essa modificação, conseguimos facilmente entregar 10 Amperes com
tensão variável entre 1.25 a 37 Volts, usando apenas dois
transistores NPN 13007 (ou 13009, que suporta até 12A).

Componente Especificação Padrão Com Modificação
Corrente Máxima 1.5A 10A
Faixa de Tensão 1.25V – 35V 1.25V – 37V
Componente Adicional 2x Transistores 13007

🔌 Diagrama Esquemático


O diagrama esquemático do circuito elétrico está disposto na
Figura 2, que mostra a disposição de cada componente e suas conexões. Como você
pode observar, a montagem é bastante simples e direta, mesmo para iniciantes
em eletrônica.

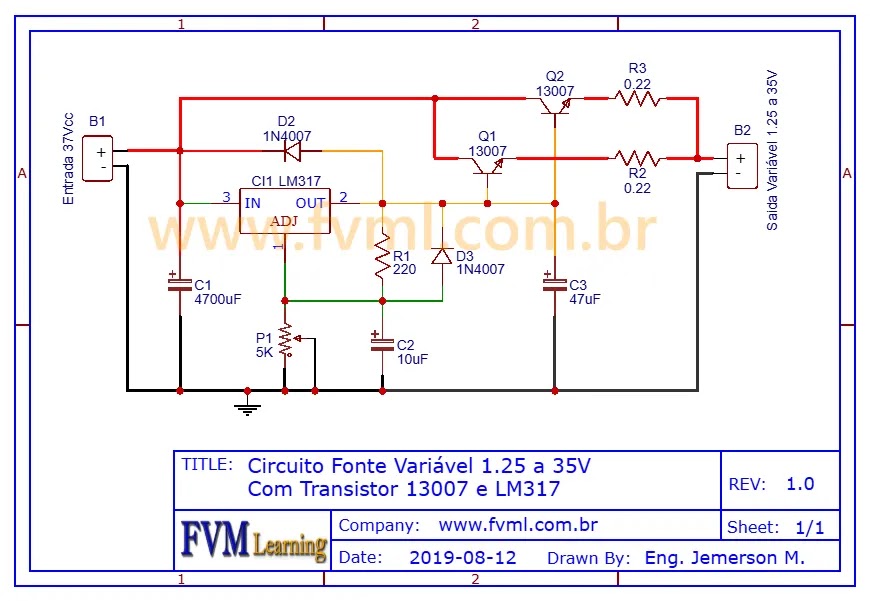

Diagrama Esquemático Fonte Variável 1.25 a 35V 10A - site fvml
Fig 2 – Diagrama Esquemático Fonte Variável 1.25 a 35V 10A


⚠️ Nota importante: Ao montar este circuito, preste atenção
especial à polaridade dos componentes, especialmente diodos e capacitores
eletrolíticos. Uma conexão incorreta pode danificar permanentemente os
componentes.

🛠️ Funcionamento


Os transistores 13007 (que podem ter diferentes prefixos como D13007,
MJE13007, SDT13007, etc.) são configurados no modo seguidor de emissor. Isso
significa que a tensão de saída através dos emissores será igual à tensão de
saída do CI LM317.


Quando você ajusta o potenciômetro do LM317 para uma tensão
específica, os dois transistores de potência reproduzem essa mesma tensão em
seus emissores. Como os coletores desses transistores estão conectados em
paralelo, formando uma ponte de alta corrente, eles transformam a capacidade
limitada do LM317 (máximo de 1.5A) em uma fonte capaz de fornecer corrente
muito maior.


✨ Analogia didática: Pense no LM317 como o “cérebro” que controla
a tensão, enquanto os transistores 13007 funcionam como “músculos” que
fornecem a força necessária para entregar alta corrente. Juntos, formam
uma equipe eficiente onde cada componente desempenha seu papel ideal.


A capacidade máxima de corrente final dependerá tanto dos transistores
utilizados quanto da especificação do transformador da fonte de alimentação
que alimentará este circuito.

🌡️ A Importância Vital do Dissipador de Calor

A dissipação térmica é um dos aspectos mais críticos neste projeto. Os
transistores 13007 operando em altas correntes geram calor significativo
que, se não for adequadamente dissipado, pode levar a falhas catastróficas.
Pense no dissipador como o sistema de resfriamento de um motor de alto
desempenho – sem ele, o superaquecimento é inevitável.

O calor excessivo não apenas reduz a vida útil dos transistores, mas também
afeta a estabilidade da tensão de saída. Para operações contínuas acima de
5A, um dissipador robusto com área suficiente e, idealmente, ventilação
forçada é indispensável.

Não economize neste componente! Investir em um bom sistema de dissipação
térmica, incluindo pasta térmica de qualidade, é a diferença entre uma fonte
confiável e um projeto frustrado. Lembre-se: na eletrônica de potência, o
calor é o inimigo número um da longevidade do seu projeto.

🧾 Lista de Materiais Completa


Para construir esta fonte de bancada de alta corrente, você precisará dos
seguintes componentes. Organizamos a lista de forma clara para facilitar sua
compra ou verificação no estoque:

Componente Especificação Observações
CI LM317 Regulador de tensão ajustável
T1, T2 MJE13007 Transistores de potência NPN
D1, D2 1N4007 Diodos retificadores
C1 4700 uF – 63V Capacitor eletrolítico de filtro principal
C2 10 uF – 63V Capacitor eletrolítico de estabilização
C3 47 uF – 63V Capacitor eletrolítico de saída
R1 220 ohms Resistor (vermelho, vermelho, marrom)
R2, R3 0,22 ohms – 5W Resistores de potência (vermelho, vermelho, ouro)
P1 4,7 k ohms Potenciômetro linear ou logarítmico
B1, B2 Bornes de encaixe 2 vias Tipo soldável para entrada e saída
Outros Fios, Soldas, etc. Material básico para montagem


💡 Dica do especialista: Se não encontrar o transistor 13007, você
pode substituí-lo pelo 13009, que suporta até 12A de corrente de coletor.
Isso dará uma margem de segurança ainda maior para sua fonte.


🔧 Não encontrou o transistor 13007? Não se preocupe! Oferecemos
uma ferramenta exclusiva de
Substituição de Transistores por Cruzamento de Dados que ajuda você
a encontrar alternativas compatíveis. Basta acessar nossa
ferramenta de substituição, inserir o
código do transistor e obter uma lista de substitutos diretos e
equivalentes que funcionarão perfeitamente neste circuito.

💡 Dicas de Montagem e Segurança


Para garantir o funcionamento correto e seguro da sua fonte de bancada, siga
estas recomendações importantes:

⚠️ Precauções Essenciais


  • Dissipação de calor: Os transistores 13007 devem ser montados em
    um bom dissipador de calor, pois operarão com altas correntes e gerarão
    calor significativo. Considere usar pasta térmica para melhorar a
    transferência de calor.

  • Isolamento: Se os transistores forem montados no mesmo
    dissipador, use isoladores de mica para evitar curtos-circuitos entre os
    coletores.

  • Ventilação: Para operações contínuas em alta corrente, considere
    adicionar um pequeno ventilador para auxiliar no resfriamento dos
    componentes.

  • Transformador adequado: Utilize um transformador com capacidade
    de corrente compatível com suas necessidades (mínimo 10A para aproveitar
    todo o potencial do circuito).

🔍 Teste e Ajuste do Circuito


Após montar o circuito, siga estes passos para testar e ajustar sua fonte:


  1. Verificação inicial: Antes de ligar, verifique todas as conexões,
    especialmente a polaridade dos diodos e capacitores eletrolíticos.

  2. Teste sem carga: Conecte um multímetro na saída e gire o
    potenciômetro para verificar se a tensão varia corretamente entre 1.25V e
    aproximadamente 37V.

  3. Teste com carga: Conecte uma carga resistiva (como uma lâmpada ou
    resistor de potência) e verifique se a fonte mantém a tensão regulada.

  4. Monitoramento de temperatura: Durante os testes, monitore a
    temperatura dos transistores e do LM317. Se algum componente aquecer
    excessivamente, desligue imediatamente e verifique as conexões.

👉 Possíveis Melhorias e Modificações


Depois de construir sua fonte básica, você pode considerar estas melhorias
para torná-la ainda mais versátil:


  • Adição de voltímetro e amperímetro: Instale medidores digitais para
    visualização direta da tensão e corrente de saída.

  • Limitação de corrente: Implemente um circuito de proteção contra
    sobrecorrente para proteger seus projetos.

  • Proteção contra inversão de polaridade: Adicione um diodo na
    entrada para proteger o circuito contra conexões incorretas.

  • Múltiplas saídas: Crie terminais de saída fixos (como 5V e 12V)
    além da saída variável.

❓ Perguntas Frequentes (FAQ)

Posso usar outros transistores além do 13007?

Sim! Você pode usar transistores com características similares, como
13009, 2SC5200 ou mesmo TIP35C, desde que sejam NPN e suportem a corrente
desejada. Verifique sempre o datasheet para compatibilidade. Para
facilitar sua busca, utilize nossa ferramenta: Transistor BJT Equivalente Por cruzamento de Dados, que fornecerá alternativas compatíveis com base nas características
elétricas necessárias.

Qual a potência máxima que esta fonte pode fornecer?

A potência máxima dependerá da tensão de saída e do transformador
utilizado. Por exemplo, a 12V com 10A, você teria 120W. Lembre-se que os
transistores precisarão dissipar o calor resultante da diferença entre a
tensão de entrada e a de saída.

É possível adicionar controle de corrente?

Sim, é possível implementar um circuito de controle de corrente, mas isso
exigirá modificações mais complexas no circuito original. Existem diversos
projetos online que mostram como adicionar essa funcionalidade.

🔗 Conteúdos Relacionados


Se você gostou deste projeto, pode se interessar também por estes outros
artigos:

👋 Conclusão


Com este projeto, você transformou componentes simples em uma fonte de
bancada profissional, capaz de atender às necessidades mais exigentes de
seus projetos eletrônicos. Além da economia, você desenvolveu habilidades
práticas e compreendeu melhor o funcionamento de fontes de alimentação.


🎉 Desafio para você: Depois de construir sua fonte, compartilhe
uma foto nos comentários ou em nossas redes sociais! Adoraríamos ver sua
criação e como você personalizou o projeto. Se tiver dificuldades em
encontrar algum componente, lembre-se de usar nossa ferramenta: Transistor BJT Equivalente Por cruzamento de Dados, para encontrar alternativas compatíveis.

👋 E por hoje é só, espero que tenhamos alcançado suas expectativas!
