🔧 Pinagem Completa – Guia Definitivo de Pinout ATX

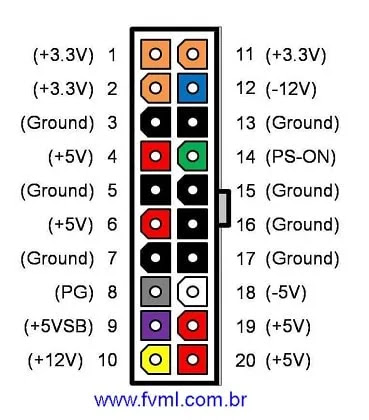

✔️  Conector 20 ATX – A Base Histórica da Evolução das Fontes

Embora hoje seja um padrão histórico, entender o
conector 20 ATX
é fundamental para compreender a evolução das fontes modernas. Este
foi o primeiro conector padrão ATX introduzido no mercado,
estabelecendo as bases para o sistema de alimentação que
conhecemos hoje.

🔍 Contexto Histórico: Lançado em 1995 junto com a
especificação ATX 1.0, este conector foi o padrão dominante até
aproximadamente 2003, quando começou a dar lugar ao conector de 24 pinos
para atender à crescente demanda de energia das placas-mãe modernas.

Composto por 20 pinos organizados em duas fileiras de 10,
este conector fornecia todas as tensões essenciais para alimentar os
sistemas da época: +3.3V, +5V, +12V, -12V e +5VSB (standby), além dos
sinais de controle críticos como o PS_ON (Power Supply On) e o Power Good.

⚠️ Aviso Importante: Embora tecnicamente obsoleto desde a
versão 2.0 da especificação ATX (2003), você ainda pode encontrar este
conector em sistemas mais antigos ou em fontes de entrada mais econômicas.
No entanto, nunca force um conector 20-pin em uma placa-mãe projetada para
24-pin – isso pode danificar permanentemente os pinos da placa.

Fig. 2 – Conector 20 ATX – O padrão que dominou a indústria por quase uma década

💡 Dica de Compatibilidade: Se você possui uma placa-mãe mais
antiga (pré-2005) e uma fonte moderna, verifique se sua fonte inclui o
conector 20+4 destacável. Essa é a solução inteligente
que permite compatibilidade com sistemas mais antigos enquanto mantém
suporte para placas-mãe modernas.

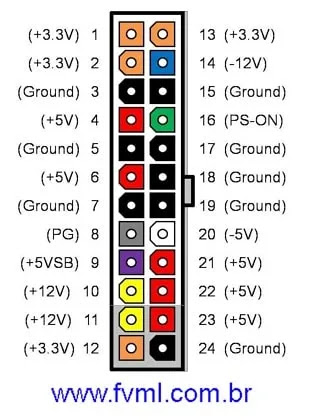

✔️ Conector 24 ATX – O Padrão Moderno

O conector 24 ATX é o padrão atual para placas-mãe modernas,
evoluindo do antigo conector 20-pin. Ele conta com
24 pinos dispostos em um único conector.

📌 Por que os 4 pinos extras importam? Os 4 pinos adicionais
(comparado ao conector 20-pin) fornecem conexões adicionais para +3.3V,
+5V, +12V e GND, essenciais para o fornecimento de energia estável às
placas-mãe modernas com maior densidade de componentes.

💡 Dica Profissional: Muitas fontes modernas oferecem um design
modular com conectores 20+4 destacáveis, garantindo compatibilidade
com placas-mãe mais antigas enquanto suportam os requisitos de energia das
placas modernas.

Fig. 3 – Conector 24 ATX – O padrão moderno para placas-mãe atuais

✔️ Conector EPS12V – A Evolução do Alimentador de CPU Moderno

O conector EPS12V (Entry-level Power Supply) é um
componente crucial para a estabilidade do seu sistema,
especialmente quando se trata de alimentar o processador. Ao contrário do
que muitos pensam, este conector não é apenas um “extra” –
é essencial para sistemas com CPUs modernas de alto
consumo.

🔍 Contexto Histórico: Introduzido originalmente como padrão
para servidores (EPA – Enterprise Platform Architecture), o conector
EPS12V foi adotado pelo padrão ATX 2.0 em 2003 para atender à crescente
demanda de energia das CPUs modernas, que já não podiam ser adequadamente
alimentadas apenas pelo conector ATX principal.

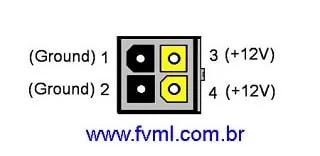

✅ Conector 4-pin EPS12V – A Primeira Geração de Alimentação Direta para CPU

Lançado junto com a especificação ATX 1.3, o conector 4-pin EPS12V foi a primeira resposta à necessidade de fornecer energia adicional
diretamente para a CPU, separada do circuito principal da placa-mãe. Este
conector entrega até 96W (8A × 12V) para o processador.

Fig. 4 – Conector 4 EPS12V – A primeira geração de alimentação dedicada para CPU

📌 Por que ele surgiu? Com o aumento da potência dos
processadores na era Pentium 4 e Athlon XP, o circuito de alimentação da
placa-mãe (VRM) não conseguia mais fornecer energia suficiente apenas
através do conector ATX principal. O conector 4-pin foi a solução para
este problema.

✅ Conector 6 EPS12V – A Evolução do Conectores de 4 Pinos

Esses conectores surgiram a partir das versões 2.0 das
fontes ATX, distribuídas com conectores 4 + 2 EPS12V.

As fontes mais modernas utilizam dois conectores conjugados, ou seja,
um de 4 pinos e outro de 2 pinos, encaixáveis, para facilitar na compatibilidade das versões mais
antigas, e outros já veem com o conector de 6 pinos.

Fig. 5 – Conector 6 EPS12V – Conector de 6 Pinos

✅ Conector 4+4-pin EPS12V – A Ponte para o Futuro

Com a especificação ATX 2.0, lançada em 2003, surgiu o conector 4+4-pin EPS12V, projetado para oferecer maior flexibilidade e compatibilidade. Este
design inovador consiste em dois conectores de 4 pinos que podem ser usados separadamente ou combinados.

💡 Dica Profissional: O conector 4+4 é uma solução inteligente
para compatibilidade reversível. Com CPUs mais antigas ou de baixo
consumo, você pode usar apenas um dos conectores de 4 pinos. Com CPUs
modernas, conecte ambos para garantir alimentação adequada.

Quando combinados, este conector pode entregar
até 192W (16A × 12V), o dobro da capacidade do conector
4-pin simples. Este foi um avanço crucial para suportar a próxima geração
de processadores dual-core e quad-core.

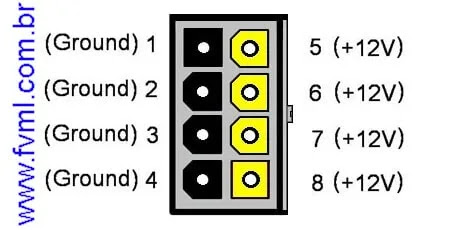

✅ Conector 8-pin EPS12V – O Padrão Moderno para CPUs de Alto Desempenho

Embora tecnicamente seja o mesmo que o conector 4+4, o conector 8-pin EPS12V é o padrão estabelecido para CPUs modernas de alto consumo.
Projetado para entregar até 288W (24A × 12V), este
conector é obrigatório para processadores como os Ryzen 9
e Intel Core i9.

Fig. 6 – Conector 8 EPS12V – O padrão essencial para CPUs modernas de alto desempenho

🔧 Dica de Instalação: Em placas-mãe high-end, você
frequentemente verá dois conectores 8-pin EPS12V. Para
overclock extremo ou CPUs HEDT (High-End Desktop), conecte AMBOS para
garantir alimentação adequada sob carga máxima. Este é um requisito
essencial para construir um sistema estável com processadores top de
linha.

✅ Conector 4+4+4-pin EPS12V – O Futuro para CPUs Extremas

Embora não seja padrão ATX oficial, algumas placas-mãe premium para CPUs
extremas (como as da série Threadripper) estão adotando um conector 4+4+4-pin para fornecer até 432W (36A × 12V) para a CPU.
Este é um sinal claro da tendência de aumento contínuo do consumo
energético dos processadores de alto desempenho.

🔍 Observação Importante: O termo “EPS12V” é frequentemente
usado incorretamente para se referir ao conector de alimentação da CPU.
Tecnicamente, EPS12V é o nome da especificação, não do conector. O
conector em si é chamado de “ATX 12V” ou “CPU Power Connector”, mas a
indústria adotou o termo EPS12V como referência comum.

💡 Dica Final: Sempre verifique as especificações da sua
placa-mãe e CPU antes de escolher uma fonte. Para CPUs modernas de alto
desempenho (Ryzen 7/9 ou Intel Core i7/i9), uma fonte com conector 8-pin
EPS12V é obrigatória, não opcional. Ignorar este requisito
pode resultar em instabilidade, reinicializações ou até danos permanentes
aos componentes.

✔️ Conectores de Alimentação para GPU: A Evolução dos Conectores PCIe

À medida que as GPUs tornaram-se mais poderosas, a indústria precisou
evoluir os conectores de alimentação para acompanhar o aumento exponencial
no consumo de energia. Vamos explorar a linha do tempo completa desta
evolução, desde os primeiros conectores até o padrão mais recente.

🔍 Contexto Histórico: Desde a introdução das GPUs dedicadas,
o consumo energético aumentou de forma constante. Enquanto GPUs antigas
(como a GeForce 7800 GTX de 2004) não precisavam de conectores de
alimentação adicionais, as GPUs atuais como a RTX 4090 podem exigir até
600W apenas através do conector 12VHPWR!

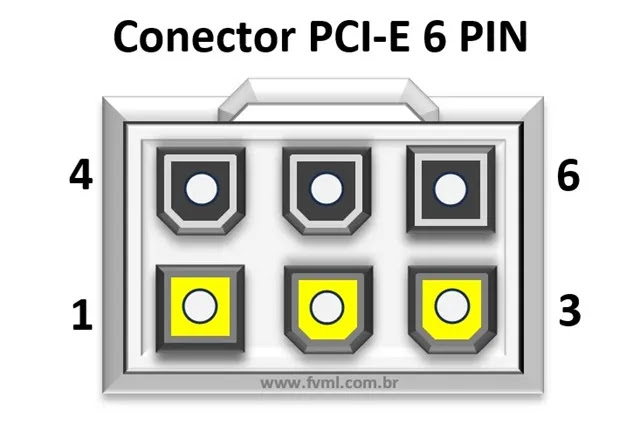

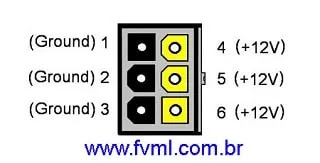

✅ Conector PCIe 6-pin – O Pioneiro da Alimentação Externa para GPUs

Lançado junto com a especificação PCIe 1.0 em 2003, o conector PCIe 6-pin foi o primeiro padrão dedicado para fornecer energia adicional às
GPUs que ultrapassavam a capacidade de 75W fornecida pelo slot PCIe.

Fig. 7 – Conector PCI-e 6-pin – A primeira solução para GPUs de alto consumo

Características técnicas:

• Capacidade máxima: 75W (3x +12V @ 25A)

• Introduzido com GPUs como a GeForce 7800 GTX e Radeon X1800 XT

• Design com trava mecânica para evitar desconexões acidentais

📌 Por que ainda é relevante? Embora obsoleto para GPUs
modernas, este conector ainda é encontrado em muitas fontes básicas e é
essencial para donos de GPUs mais antigas ou sistemas HTPC (Home Theater
PC) com placas de baixo consumo.

⚠️ Aviso Importante: Nunca use adaptadores Molex-PCIe 6-pin em
GPUs modernas – eles não foram projetados para entregar a corrente
necessária e podem derreter ou causar incêndios. Estes adaptadores só
devem ser usados com GPUs antigas de baixo consumo.

✅ Conector PCIe 8-pin (6+2) – A Evolução para GPUs de Alto Desempenho

Com o aumento do consumo das GPUs (especialmente após o lançamento do
DirectX 10), surgiu a necessidade de um conector capaz de fornecer mais
energia. O conector PCIe 8-pin, introduzido oficialmente com a
especificação PCI-e 2.0 em 2007, resolveu este problema.

Fig. 8 – Conector PCI-e 8-pin – Especificação PCI-e 2.0

Este conector é frequentemente projetado como um design 6+2,
onde os 2 pinos extras podem ser acoplados ou removidos para
compatibilidade com slots de 6-pin.

Características técnicas:

• Capacidade máxima: 150W (4x +12V @ 37.5A)

• Introduzido com GPUs como a GeForce 8800 GTX e Radeon HD 3870

• Mantém a mesma base de 6 pinos do conector anterior, com 2 pinos
  adicionais

💡 Dica Profissional: Em builds modernos com GPUs como a RTX
3070 ou RX 6800, é comum ver duas conexões PCIe 8-pin (totalizando 300W).
Para estes sistemas, certifique-se de que sua fonte tenha cabos dedicados
para cada conector – não use adaptadores duplos do mesmo cabo, pois isso
pode sobrecarregar o circuito.

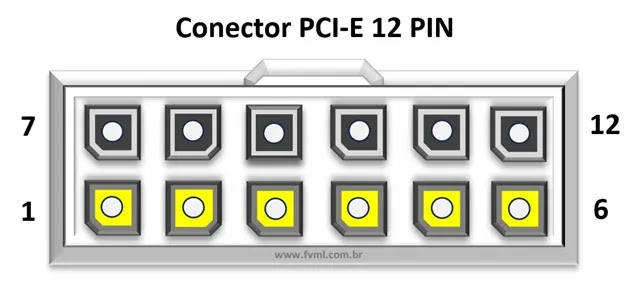

✅ Conector PCIe 12-pin – A Solução de Transição Pouco Comum

Antes do advento do conector 12VHPWR, algumas fabricantes de GPUs
(notavelmente a NVIDIA com a GeForce RTX 3090) introduziram um conector proprietário de 12-pin como solução temporária para atender à demanda energética extrema
de suas GPUs topo de linha.

Fig. 9 – Conector PCI-e 12-pin – Conector proprietário da Nvidia

Este conector não se tornou um padrão da indústria, mas foi uma importante
ponte tecnológica entre os conectores PCIe 8-pin tradicionais e o novo
padrão 12VHPWR.

Características técnicas:

• Capacidade máxima: 300-350W

• Design compacto que combina múltiplas linhas de +12V

• Incluía circuitos de comunicação para monitoramento de energia

🔍 Observação Importante: A maioria das fontes não incluía
nativamente este conector, exigindo um adaptador fornecido com a GPU.
Estes adaptadores convertiam 2 ou 3 conectores PCIe 8-pin em um único
conector 12-pin, permitindo compatibilidade com fontes existentes.

✅ Conector 12VHPWR (16-pin) – O Novo Padrão para GPUs PCIe 5.0

Introduzido oficialmente com o padrão PCIe 5.0 em 2022, o conector 12VHPWR (também conhecido como conector 16-pin) representa a resposta
definitiva à crescente demanda de energia das GPUs modernas.

Fig. 10 – Conector 12VHPWR (16-pin) – Alimentação para GPUs de alto desempenho

Características técnicas revolucionárias:

• Capacidade máxima: 600W contínuos (12x +12V @ 50A)

• Inclui 4 pinos de sinal para comunicação inteligente entre GPU e fonte

• Design à prova de erros com trava mecânica reforçada

• Capaz de entregar energia de forma mais eficiente com menos perdas

📌 Por que é tão importante em 2025? GPUs como a RTX 4090
podem exigir até 450-500W sob carga máxima, e o conector 12VHPWR não
apenas entrega esta energia de forma segura, mas também permite que a GPU
comunique sua demanda de energia em tempo real à fonte, otimizando a
eficiência.

🔧 Dica de Instalação: Ao conectar o conector 12VHPWR, aplique
pressão uniforme em toda a extensão do conector – não pressione apenas uma
extremidade. Um encaixe inadequado pode causar superaquecimento e danos.
Se você está usando um adaptador de conectores PCIe 8-pin para 12VHPWR,
certifique-se de que cada cabo PCIe está conectado a um circuito de
energia independente na fonte.

✅ Comparativo de Capacidade de Potência dos Conectores PCIe

Tipo de Conector	Capacidade Máxima	Introduzido Com	GPU Exemplo
PCIe 6-pin	75W	PCIe 1.0 (2003)	GeForce 7800 GTX
PCIe 8-pin (6+2)	150W	PCIe 2.0 (2007)	GeForce GTX 480
PCIe 12-pin (Proprietário)	300-350W	RTX 3090 (2020)	NVIDIA GeForce RTX 3090
12VHPWR (16-pin)	600W	PCIe 5.0 (2022)	RTX 4090

🔍 Observação Importante: A capacidade máxima listada é para
operação contínua. Todos os conectores PCI-e podem lidar com picos de
energia significativamente maiores por curtos períodos (geralmente até 2x
a capacidade nominal), graças à inércia térmica dos componentes.

💡 Dica Final: Ao escolher uma fonte para sua próxima GPU, não
se concentre apenas na potência total, mas também nos conectores
específicos que ela oferece. Para GPUs PCIe 5.0 como a RTX 4080/4090,
priorize fontes com o conector 12VHPWR nativo em vez de depender de
adaptadores, pois isso garante melhor estabilidade e segurança sob carga
máxima.

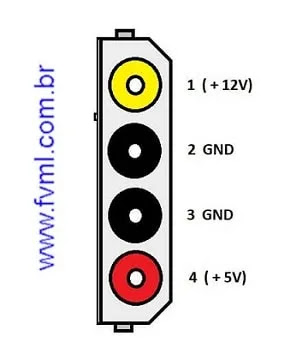

✔️ Conector Molex Peripheral – O “Clássico” Que Ainda Resiste

Embora cada vez mais substituído pelo conector SATA, o
conector Molex ainda é encontrado em muitas fontes e é usado para
alimentar dispositivos como:

• Disco Rígido antigos (PATA/IDE)

• Unidades de DVD/CDs mais antigas

• Placas Auxiliares em sistemas industriais

• Alguns sistemas de resfriamento líquido personalizados

💡 Dica Profissional: Se você está montando um sistema moderno,
priorize fontes com mais conectores SATA e menos Molex – a indústria está
claramente se movendo nessa direção.

Fig. 11 – Conector Molex Peripheral – Um relicário da era PATA

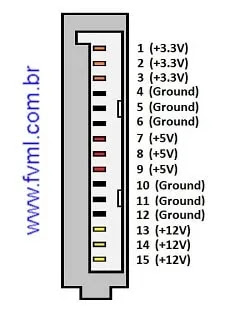

✔️ Conector Peripheral SATA Power – O Padrão Moderno

Este conector é considerado à prova de erros, graças ao seu design
assimétrico com um orifício que impede conexões incorretas. Ele é
responsável pela alimentação dos periféricos modernos:

• Discos Rígidos SATA e SSDs

• Unidades ópticas modernas

• Alguns sistemas de resfriamento com RGB controlado por SATA

📌 Por que é melhor que o Molex: O conector SATA fornece três
tensões diferentes (+3.3V, +5V e +12V) em um único conector, é mais fino e
permite melhor gerenciamento de cabos.

Fig. 12 – Conector peripheral SATA Power – O padrão moderno para armazenamento

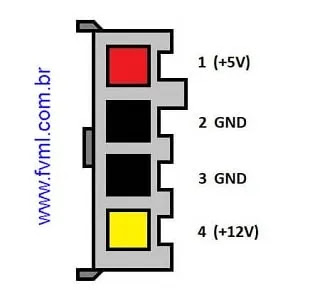

✔️ Conector Floppy Drive (FDD 4 PIN)

Os Conectores Floppy Drive, conhecido por Conector FDD (Floppy Disk Drive), são conectores antigos, pouco utilizados atualmente, e por
obviedade tendem a desaparecer, a maioria das fontes, já não trazem mais
essa categoria de conector, a imagem ilustrativa do conector é mostrado
na Figura 8 abaixo.

Fig. 13 – Conector Floppy Driver (FDD 4 PIN) – Conector de 4 Pinos

Ele era utilizado em dispositivos de leitura dos antigos, disquetes, que
eram alimentados por essa categoria de conector, que hoje não são mais
visíveis em nenhum computador.

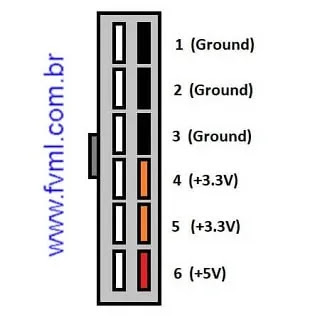

✔️ ATX Auxiliar Power Cable

Esse conector é utilizado na alimentação auxiliar de alguns periféricos,
esses periféricos são equipamentos que precisam serem alimentados com as
tensões de +3.3V e +5V.

Fig. 14 – Conector Auxiliar ATX – 6 Pinos.

💡Funções Especiais: Os Pinos que Mantêm Seu PC Funcionando Corretamente

❓ Perguntas Frequentes sobre Fontes ATX em 2025 – FAQ

1. O que é uma fonte ATX e para que serve?

• A fonte ATX (Advanced Technology Extended) é um componente essencial
  do computador que converte a corrente alternada (AC) da rede elétrica
  em múltiplas tensões de corrente contínua (CC). Ela alimenta todos os
  componentes do PC, incluindo placa-mãe, processador, memória RAM, HDs
  e periféricos. Em 2025, as fontes ATX modernas também precisam
  suportar novos padrões como o conector 12VHPWR para GPUs PCIe
  5.0.

2. Qual a diferença entre conector ATX 20 e 24 pinos?

• O conector ATX de 20 pinos é obsoleto e foi substituído pelo de 24
  pinos. O conector 24 ATX (ou 20+4) é o padrão atual, oferecendo 4
  pinos extras (Ground, +3.3V, +5V e +12V) para fornecer energia
  adicional às placas-mãe modernas, garantindo melhor estabilidade e
  compatibilidade com sistemas de alto consumo. [[1]]

3. Como ligar uma fonte ATX sem placa-mãe para teste?

• Para ligar uma fonte ATX sem placa-mãe, conecte o fio verde (PS_ON) a
  qualquer fio preto (GND/terra) usando um clipe de papel ou jumper.
  Isso simula o comando de ligar enviado pela placa-mãe, acionando a
  fonte enquanto a conexão estiver feita. ATENÇÃO: Faça isso com extrema
  cautela, pois fontes sem carga podem danificar-se.

4. O que significa o fio verde PS_ON na fonte ATX?

• O fio verde (PS_ON – Power Supply On) é responsável por receber o
  comando de ligar da placa-mãe. Quando pressionamos o botão power do
  PC, a placa-mãe aterra este pino ao GND, acionando toda a fonte de
  alimentação. É essencial para o funcionamento normal do sistema.

5. Para que serve o conector EPS12V de 8 pinos?

• O conector EPS12V de 8 pinos fornece energia adicional de +12V
  exclusivamente para o processador. Em 2025, é essencial para CPUs
  modernas de alto desempenho como os Ryzen 7000 e Intel Core 14ª
  geração, que podem exigir até 280W apenas para a CPU sob carga máxima.
  [[9]]

6. O que é o novo conector 12VHPWR e para que serve?

• O conector 12VHPWR (16-pin) é um novo padrão introduzido em 2022 para
  GPUs PCIe 5.0. Ele fornece até 600 watts diretamente para placas de
  vídeo de alto desempenho, eliminando a necessidade de múltiplos
  conectores PCIe de 8 pinos. É essencial para GPUs como a RTX 4080/4090
  e equivalentes AMD. [[7]]

7. Qual a função do fio cinza Power Good (PG)?

• O fio cinza (PG – Power Good) indica que a fonte estabilizou todas as
  tensões e está pronta para uso. Ele permanece em nível baixo por
  100-500ms após ligar, sinalizando quando é seguro iniciar os
  componentes do sistema. Sem este sinal, o PC não inicia o processo de
  boot.

8. O que é a tensão +5VSB e quando ela funciona?

• A tensão +5VSB (5V Standby) é fornecida continuamente enquanto a
  fonte está conectada à rede elétrica, mesmo com o PC desligado. Ela
  alimenta circuitos de standby, permitindo funcionalidades como
  Wake-on-LAN, carregamento USB e acionamento por teclado/mouse.

9. Como escolher a potência certa para minha fonte ATX em 2025?

• Use uma calculadora online (como a da OuterVision) somando o consumo
  de todos os componentes, especialmente CPU e GPU. Para sistemas
  modernos: 550-650W para builds intermediários, 750-850W para GPUs RTX
  4070/4080, e 1000W+ para RTX 4090 ou setups multi-GPU. Sempre deixe
  20-30% de margem para picos de consumo.

10. Como posso saber se minha fonte ATX é de boa qualidade?

• Verifique: 1) Certificação 80 Plus (Gold ou superior é ideal), 2)
  Reputação da marca e fabricante OEM (Seasonic, CWT, FSP), 3) Garantia
  (5+ anos é bom sinal), 4) Lista completa de proteções (OVP, OCP, SCP),
  e 5) Comentários de usuários sobre estabilidade sob carga.
