Fonte Ajustável 1.25V a 33V – 3A com Proteção Contra Curto-Circuito: LM350 + PCI

Fonte Ajustável 1.25V a 33V – 3A com Proteção Contra Curto-Circuito: LM350

Olá, entusiastas da eletrônica! 👋

Se você é como eu, sabe que uma boa fonte de alimentação ajustável é o coração
de qualquer bancada de eletrônica. É aquela ferramenta indispensável que nos
permite testar projetos, alimentar protótipos e diagnosticar circuitos com
precisão. Hoje, vamos mergulhar em um projeto que vai transformar sua bancada:
uma fonte ajustável robusta, versátil e, o melhor de tudo, com proteção
inteligente!

Imagine ter em mãos uma fonte capaz de entregar 1.25V a 33V com até
3 Amperes de corrente, tudo isso com proteção contra
curto-circuito e superaquecimento. Parece um sonho? Não! É
exatamente o que vamos construir juntos usando o fantástico LM350.

🔍 Conhecendo o LM350: O Coração da Nossa Fonte

O LM350 não é apenas mais um regulador de tensão. Este componente é um
verdadeiro cavalo de batalha no mundo da eletrônica, capaz de fornecer
3,0 Amperes em uma faixa de saída de 1,2 V a 33 V. O que torna
este CI especial é sua simplicidade extrema: precisamos apenas de dois
resistores externos para ajustar a tensão de saída!

Mas o LM350 não é apenas poderoso, é também inteligente. Ele vem com recursos
de proteção que o tornam praticamente à prova de desastres:

• Limitação de corrente interna – Protege seus componentes de picos de
  corrente
• Desligamento térmico – Desliga automaticamente se estiver
  superaquecendo
• Compensação de área segura – Garante operação segura em todas as
  condições

Especificações Técnicas do LM350

Com essas especificações, o LM350 atende a uma ampla variedade de aplicações,
desde simples reguladores de tensão para circuitos digitais até fontes de
corrente precisas para projetos mais exigentes.

🔌 Esquema Elétrico do Circuito

Agora que já conhecemos o protagonista da nossa história, vamos ao que
interessa: o esquema elétrico! Preparei um diagrama detalhado que mostra cada
componente em sua devida posição. Não se preocupe, o circuito é mais simples
do que parece!

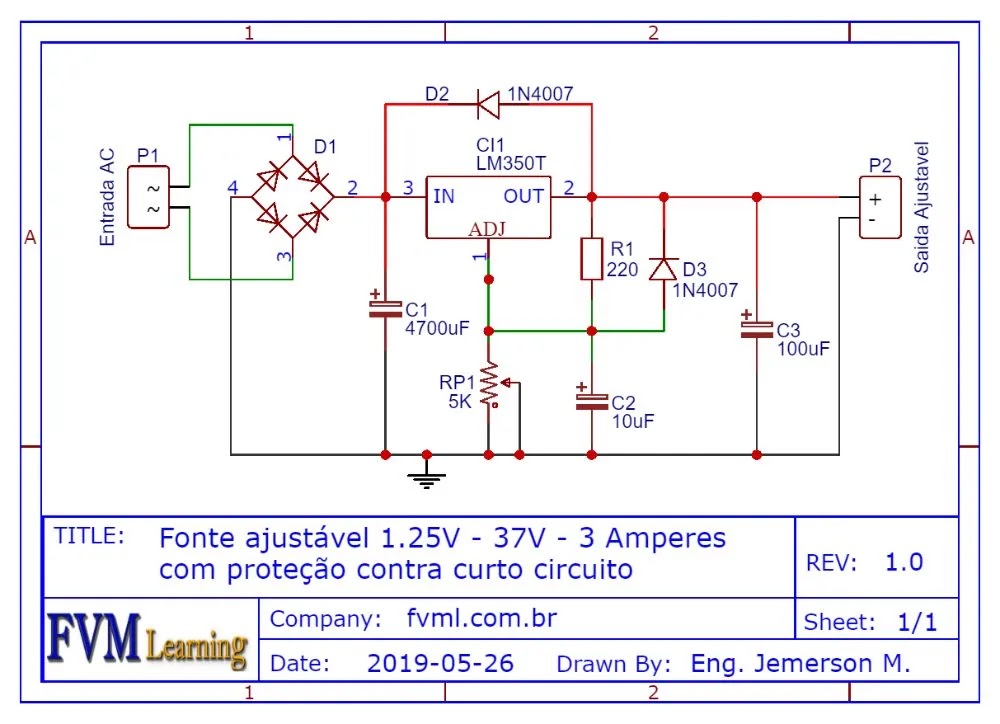

Fig. 2 – Diagrama-Esquemático-Fonte-ajustável-1.25V-37V-3A–Proteção-contra-Curto-Circuito-LM350

Vamos analisar cada parte do circuito:

Estágio de Retificação

Primeiro, temos a ponte retificadora GBJ2510, uma ponte robusta de
25 Amperes a 1000 Volts. Ela é responsável por converter a
tensão AC do transformador em tensão DC pulsante. Você pode usar qualquer
ponte retificadora que suporte pelo menos 4 Amperes e 50 Volts.

Estágio de Filtragem

Após a retificação, entramos no estágio de filtragem, onde os capacitores
C2 (4700 µF) e C3 (100 µF) fazem sua mágica. Eles são
responsáveis por suavizar a tensão pulsante, transformando-a em uma tensão DC
mais estável. Pense neles como pequenos reservatórios de energia que preenchem
os “vales” da onda retificada.

Estágio de Regulação

Aqui entra nossa estrela, o LM350! Ele recebe a tensão filtrada e a
regula para o valor desejado, ajustado pelo potenciômetro P1 (5K ou
4.7K). Os diodos D2 e D3 (1N4007) atuam como proteção para o CI,
evitando danos durante a inicialização quando o capacitor C3 está
descarregado.

Transformador

O T1 é um transformador com entrada compatível com sua rede local (110V
ou 220V) e secundário de 25V com corrente mínima de 3A. Este
transformador é responsável por reduzir a tensão da rede para um nível
adequado ao nosso circuito.

📋 Lista de Materiais

Para facilitar sua vida, preparei uma lista completa de todos os componentes
necessários. Basta imprimir e levar à sua loja de eletrônicos favorita!

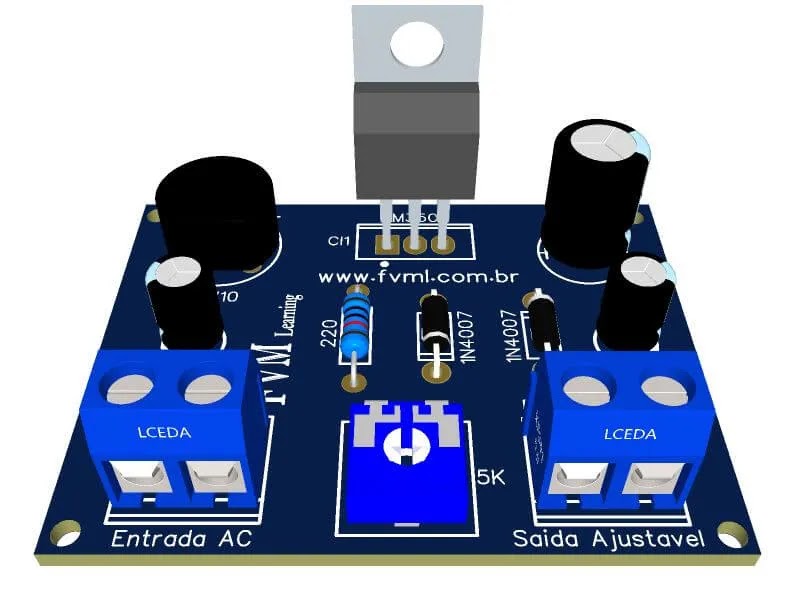

🖨️ Placa de Circuito Impresso (PCI)

Para facilitar sua vida, disponibilizamos os arquivos da PCI –
Placa de Circuito Impresso. Os arquivos estão nos formatos GERBER, PDF e PNG, cobrindo todas as suas
necessidades, seja para uma montagem caseira ou para enviar a uma fabricação
profissional.

E o melhor de tudo: os arquivos estão disponíveis para
download gratuito diretamente do servidor MEGA, através de um
link direto, sem qualquer complicação ou redirecionamento!

Fonte Ajustável 1.25V a 33V – 3A com Proteção Contra Curto-Circuito: LM350

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito eletrônico,
basta clicar no link direto disponibilizado abaixo:

BAIXAR ARQUIVOS DA PCI (Layout PCB, PDF, GERBER, JPG)

🔧 Dicas de Montagem e Testes

Agora que você já tem todos os componentes e a placa, vamos a algumas dicas
para garantir que sua fonte funcione perfeitamente:

1. Verifique twice, monte once: Antes de soldar qualquer componente,
   verifique se você tem todos os itens da lista e se eles correspondem aos
   valores especificados.
2. Comece pelos componentes menores: Soldar primeiro os resistores,
   diodos e capacitores menores facilita o trabalho e evita acidentes.
3. Atenção à polaridade: Capacitores eletrolíticos e diodos têm
   polaridade definida. Invertê-los pode danificar os componentes!
4. Use fluxo de solda: Um pouco de fluxo pode fazer maravilhas pela
   qualidade das suas soldas, especialmente para iniciantes.
5. Teste em etapas: Antes de conectar o LM350, verifique se a tensão
   retificada e filtrada está correta. Depois, com o LM350 instalado, ajuste o
   potenciômetro e verifique se a tensão de saída varia conforme esperado.

💡 Aplicações Práticas para Sua Nova Fonte

Com sua fonte ajustável pronta, um mundo de possibilidades se abre! Aqui estão
algumas ideias para explorar todo o potencial do seu novo equipamento:

• Teste de componentes: Verifique LEDs, motores, solenoides e outros
  componentes em diferentes tensões para encontrar seu ponto ideal de
  operação.
• Alimentação de protótipos: Forneça a tensão exata necessária para
  seus projetos de Arduino, Raspberry Pi e outras plataformas.
• Eletrônica de reparo: Simule as condições de alimentação de aparelhos
  em manutenção para diagnosticar problemas com segurança.
• Experimentos educacionais: Explore as características de diferentes
  componentes eletrônicos variando a tensão e observando o comportamento.
• Carregamento de baterias: Com alguns ajustes, você pode criar um
  carregador personalizado para diferentes tipos de baterias.

🔗 Recursos Adicionais

Se você gostou deste projeto, tenho certeza que vai adorar estes outros
artigos relacionados:

Para você que deseja fazer uma fonte ajustável mais potente, por exemplo com 6
Amperes, temos esse post do módulo ajustável no link abaixo:

• Módulo simples para fonte de bancada ajustável 6Amp 1,2 à 25V

🎉 Conclusão

Parabéns por chegar até aqui! 🎊 Com este projeto, você não apenas construiu
uma fonte de alimentação ajustável de alta qualidade, mas também aprofundou
seus conhecimentos em eletrônica de potência e reguladores de tensão.

Lembre-se que a prática leva à perfeição. Se encontrar dificuldades, não
hesite em consultar nosso artigo novamente ou pesquisar por vídeos tutoriais.
A comunidade de eletrônicos é vasta e sempre disposta a ajudar!

📢 Compartilhe e Interaja!

Gostou deste projeto? Tem alguma dúvida ou sugestão? Deixe seu comentário
abaixo! Adoramos ouvir nossa comunidade e aprender com suas experiências.

👋 E por hoje é só, espero que tenhamos alcançado suas expectativas!

Agradecemos por visitar o nosso blog e esperamos tê-lo(a) novamente por
aqui em breve. Não deixe de conferir nossos outros conteúdos sobre
tecnologia e assuntos variados.

🙏 Se inscreva no nosso Blog! Clique Aqui — FVM Learning!

Nos ajude a divulgar nosso trabalho, compartilha nas redes
sociais, Facebook, Instagram, nos grupos de WhatsApp, uma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

{
