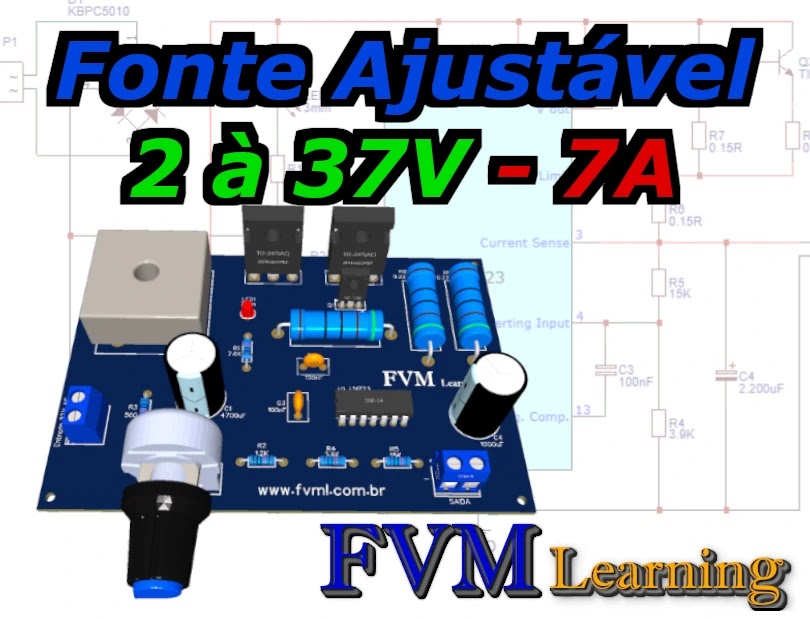

Fonte Ajustável 1.2 à 37V – 7A com proteção de curto-circuito com CI LM723

Olá a Todos!

No post de hoje, iremos montar uma fonte para bancada regulável com uma tensão que varia entre 1.2 à 37V Corrente Contínua, com proteção contra curto-circuito, um circuito simples utilizando o velho e versátil Circuito Integrado LM723, que é perfeito para ser utilizado em bancada.

Já que constantemente estamos executando projetos que em muitas vezes acontecem interpéries não esperada e que ocasionam geralmente a queima da fonte quando não se tem proteção.

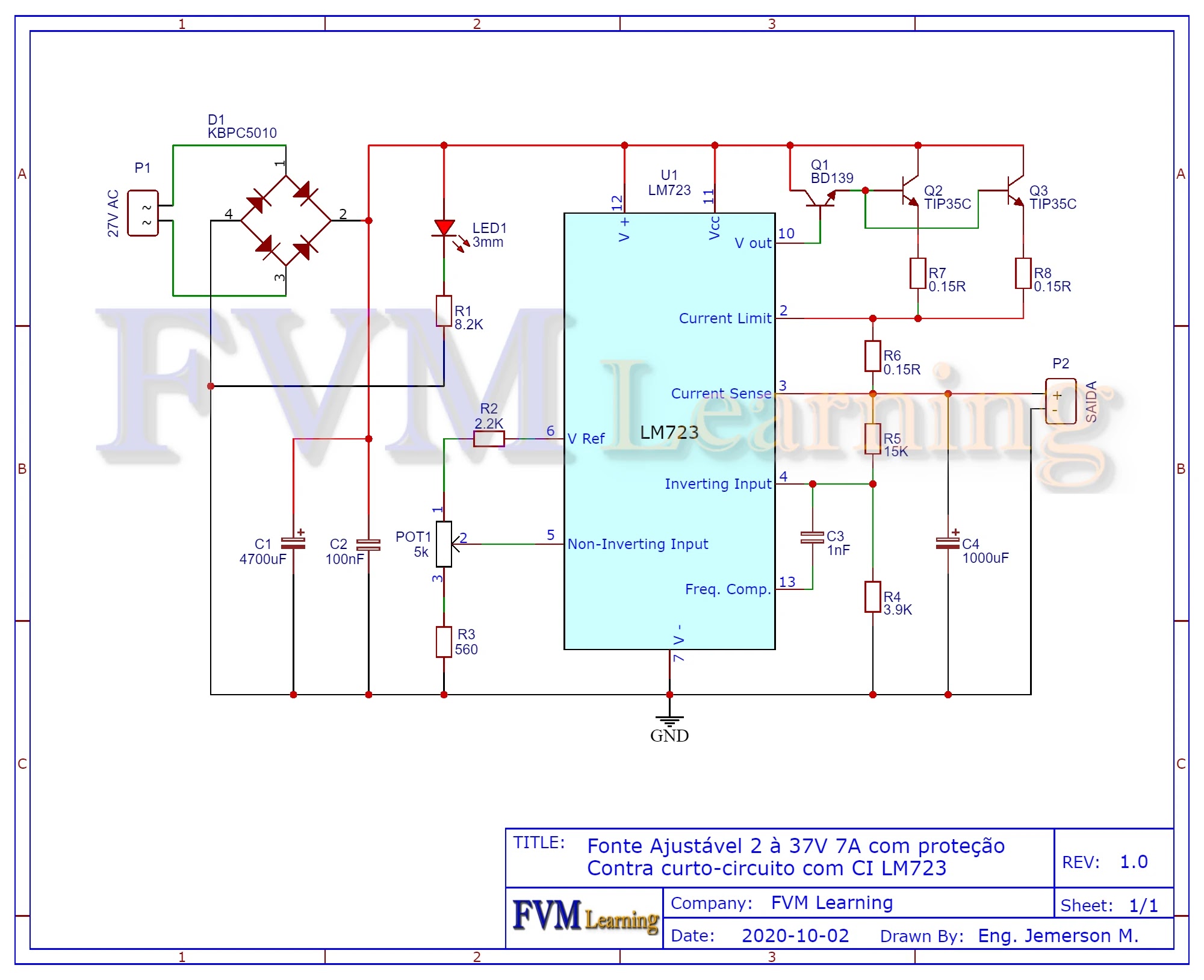

O diagrama esquemático da Fonte Ajustável está disposto na Figura 2 logo abaixo, como podemos ver, o circuito projetado, tem a sua entrada de 27V CA, ou seja vindo direto de um transformador.

Ele tem suas especificações da entrada de tensão “Primário” de acordo com sua rede elétrica, 220V ou 110V, e sua saída “Secundário“, de 27V CA, que quando passar pelo circuito de retificação e filtro, a tensão será elevada para próximo dos 40V.

Fig. 2 – Fonte Ajustável 1.2 à 37V – 7A com proteção de curto-circuito com CI LM723

Você pode também se interessar por:

Seguimos a fórmula básica para se calcular essa tensão após o filtro, que é .

Formula:

Vca * √2 = Vcc

Vca – Tensão de entrada – Corrente Alternada

√2 = 1.414 – é da fórmula

Vcc = Tensão de saída – Corrente Contínua

Que no nosso caso fica assim:

Vca = 27V

27 * 1.414 = 38.18V

Isso na teoria, o que acontece que na prática pode variar um pouco, pois não só depende dos cálculos, mas também da precisão dos componentes, desgastes, tolerâncias e etc… mas os valores sempre estão bem próximos.

A corrente do transformador deve ser no mínimo de 7A. A retificação e filtro já está integrada no própria circuito, que provém de uma ponte D1 KBPC5010 que é uma ponte de diodos para 50A, você pode está utilizando outro tipo de ponte, no entanto fique atento que no mínimo a ponte de diodos tenha o dobro da corrente do circuito ou seja, ao menos entre 15 á 20A para não have aquecimento do mesmo.

Devemos também estar certo de utilizarmos um dissipador de calor nos dois transistores de potência TIP35C.

Características da Fonte

Proteção contra sobrecargas
Proteção contra Curto-circuito
Alta Corrente de Saída: 7A
Tensão de ondulação de saída: ~ 0,5 mV
Tensão de saída: ajustável de 1.2 a 37V
Tensão de entrada: 27Vca

Lista de Componentes

U1 ——— Circuito Integrado LM723
Q1 ——— Transistor NPN BD139
Q2, Q3 —- Transistor NPN TIP35C
D1 ——-— Ponte de Diodo KBPC5010
LED1 —– Led 3mm de uso geral
R1 ——— Resistor 8.2KΩ 1/8w
R2 ——— Resistor 2.2KΩ 1/8w
R3 ——— Resistor 560Ω 1/8w
R4 ——— Resistor 3.9KΩ 1/8w
R5 ——— Resistor 15KΩ 1/8w
R6 ——— Resistor 0.15Ω 10W
R7, R8 —- Resistor 0.15Ω 5W
C1 ——— Capacitor Eletrolítico 4.700µF 50V
C2, C3 —- Capacitor de Cerâmico/Poliéster 1nF
C4 ——— Capacitor Eletrolítico 1000µF 50V
POT1 —– Potenciômetro 5KΩ
P1, P2 —- Terminal tipo Bloco Parafusado soldável 2-Pinos, 5 mm
Outros —- PCI, Fios, Solda, Caixa, Knob Radiador de Calor, etc.

PCI – Arquivos para Baixar

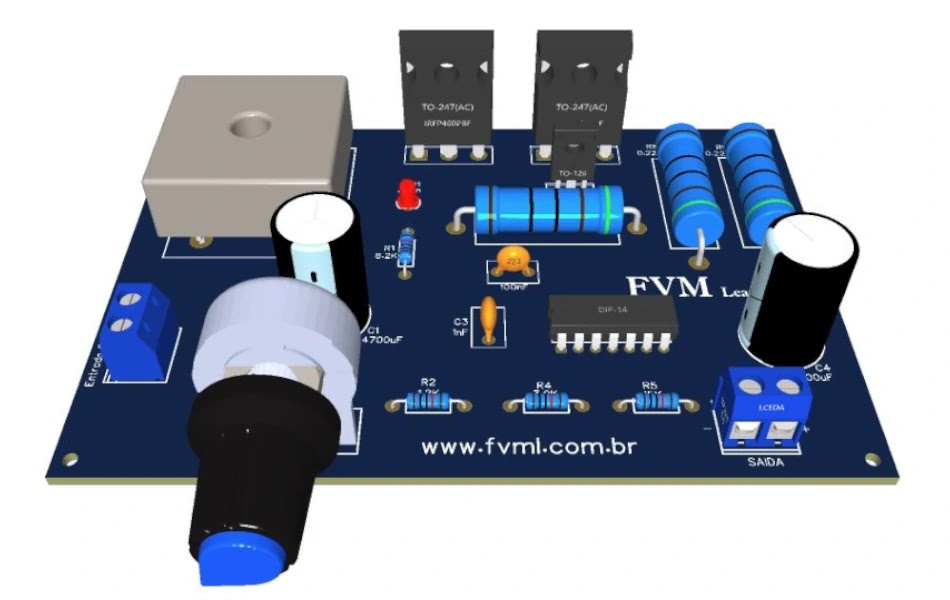

O layout da Placa de Circuito Impresso está disposto logo abaixo na Figura 3, e estamos dispondo todos os arquivos necessários para você poder imprimir a sua PCI, com os arquivos GERBER, Layout em PDF, PNG, tudo com um link direto para você poder baixar e montar o seu.
