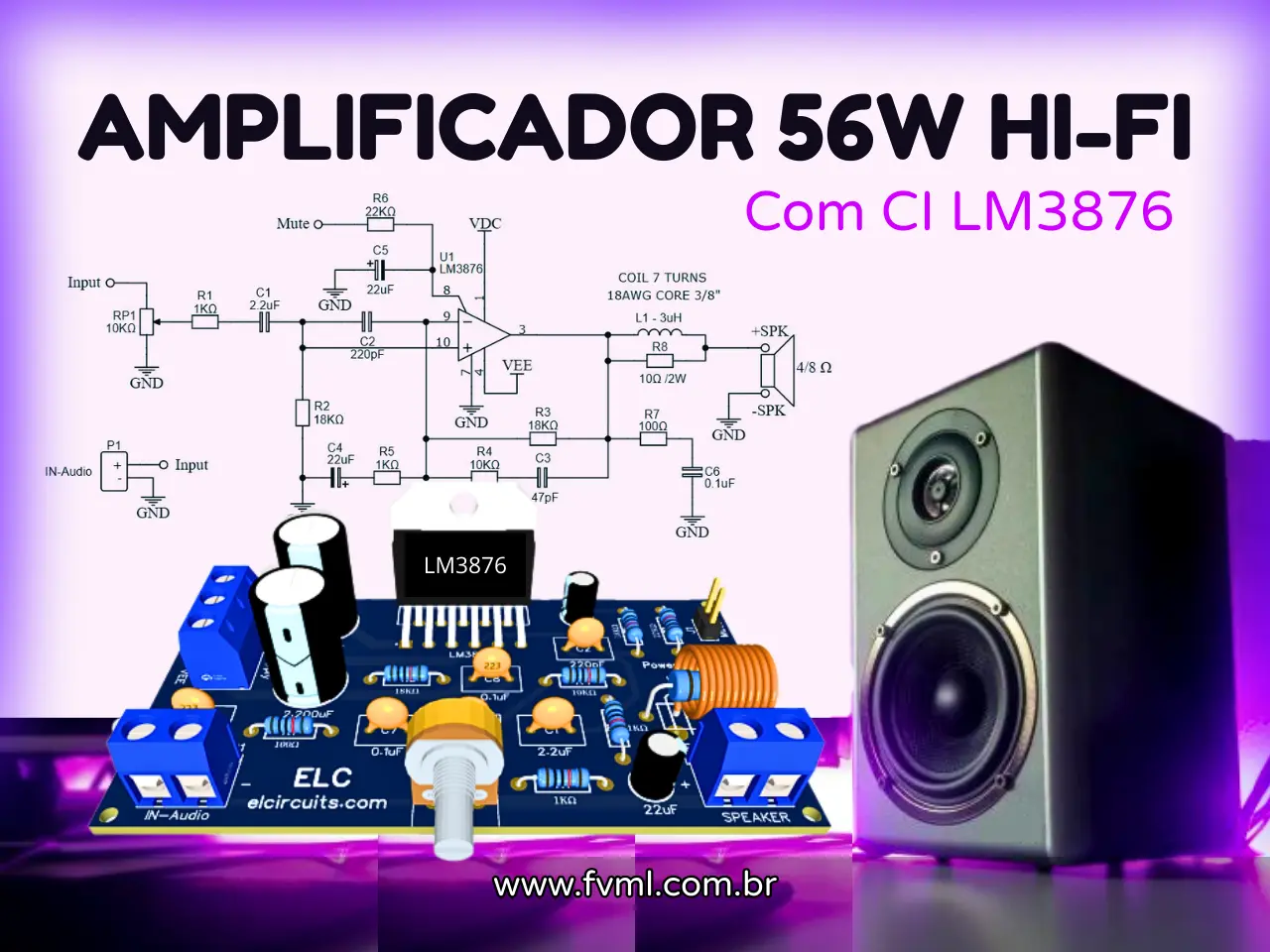

Amplificador de Áudio de Alta Performance 56W com LM3876: O Guia Definitivo para Construtores Hi-Fi

Você já sentiu falta daquele "impacto" ao ouvir sua música favorita? Construir seu próprio amplificador de áudio não é apenas um fascinante exercício técnico, mas a porta de entrada para uma qualidade de som que equipamentos de prateleira raramente alcançam. Hoje, vamos dissecar um projeto clássico de engenharia de áudio: o Amplificador de Potência 56W baseado no CI LM3876.

Como professor e entusiasta de eletrônica, montei dezenas de amplificadores, desde modelos caros a válvulas até projetos discretos de transistor único. No entanto, os amplificadores integrados da série LM da Texas Instruments (antiga National Semiconductor) ocupam um lugar especial no meu coração. Eles oferecem uma relação custo-benefício e uma imunidade a falhas que projetos discretos muitas vezes exigem dezenas de componentes extras para replicar.

Neste artigo, vou guiá-lo por todos os detalhes deste projeto, desde a teoria por trás do circuito integrado até as dicas práticas de montagem que só a experiência de bancada ensina. Pronto para elevar o nível do seu sistema de som? Vamos lá.

💎 O Coração do Projeto: O Circuito Integrado LM3876

O LM3876 é um amplificador de potência de áudio de alto desempenho capaz de fornecer 56W de potência média contínua em uma carga de 8Ω com distorção total de apenas 0,1%.

Mas o que isso significa na prática? Imagine um motor de carro. Ter potência é fácil; ter potência com suavidade e sem solavancos é o verdadeiro desafio. O LM3876 fornece energia limpa em toda a faixa audível (de 20Hz a 20kHz), mantendo a fidelidade do sinal.

Em meus testes de bancada, o que mais me impressiona neste CI não é apenas a potência, mas o silêncio. Com uma Relação Sinal-Ruído (SNR) típica superior a 95dB e um piso de ruído de apenas 2,0μV, você ouve a música, não o típico "chiado" de amplificadores mal projetados. É aquela "escuridão" entre as notas musicais que define equipamentos Hi-Fi.

Tecnologia SPiKe: Seu Seguro de Vida na Bancada

Um dos maiores pesadelos para quem monta amplificadores é a queima acidental. Um curto na saída, um pico de tensão na fonte de alimentação, e pronto: componentes caros vão para o lixo. O LM3876 resolve isso com uma tecnologia chamada SPiKe (Self Peak Instantaneous Temperature Ke).

Pense no SPiKe como um "airbag" eletrônico. Ele monitora dinamicamente a Área de Operação Segura (SOA) do CI. Se houver sobretensão, subtensão, sobrecarga, curto-circuito aos trilhos de alimentação ou picos instantâneos de temperatura, o circuito desarma ou limita a corrente automaticamente. Para estudantes e hobbistas, isso significa uma durabilidade muito maior em comparação com projetos de transistores discretos, onde um simples erro pode ser fatal.

Especificações Técnicas Relevantes

Antes de colocarmos a mão na massa, vamos aos números frios. A pequena tabela abaixo resume o que este "monstro" pode fazer:

• Potência de Saída: 56W contínuos em 8Ω (THD+N 0,1%).
• Potência de Pico: Até 100W instantâneos.
• Distorção Harmônica Total (THD+N): Típica 0,06%.
• Intermodulação (IMD): Típica 0,004% — um número excelente para clareza sonora.
• Alimentação: Amplia faixa de 20V a 94V (total simétrica).
• Proteções: Contra curto-circuito, sobrecarga, transientes indutivos e picos térmicos.

🔌 Análise do Esquema Circuital

O circuito é propositalmente minimalista, usando poucos componentes externos para configurar ganho e estabilidade, o que facilita a montagem e reduz pontos de falha.

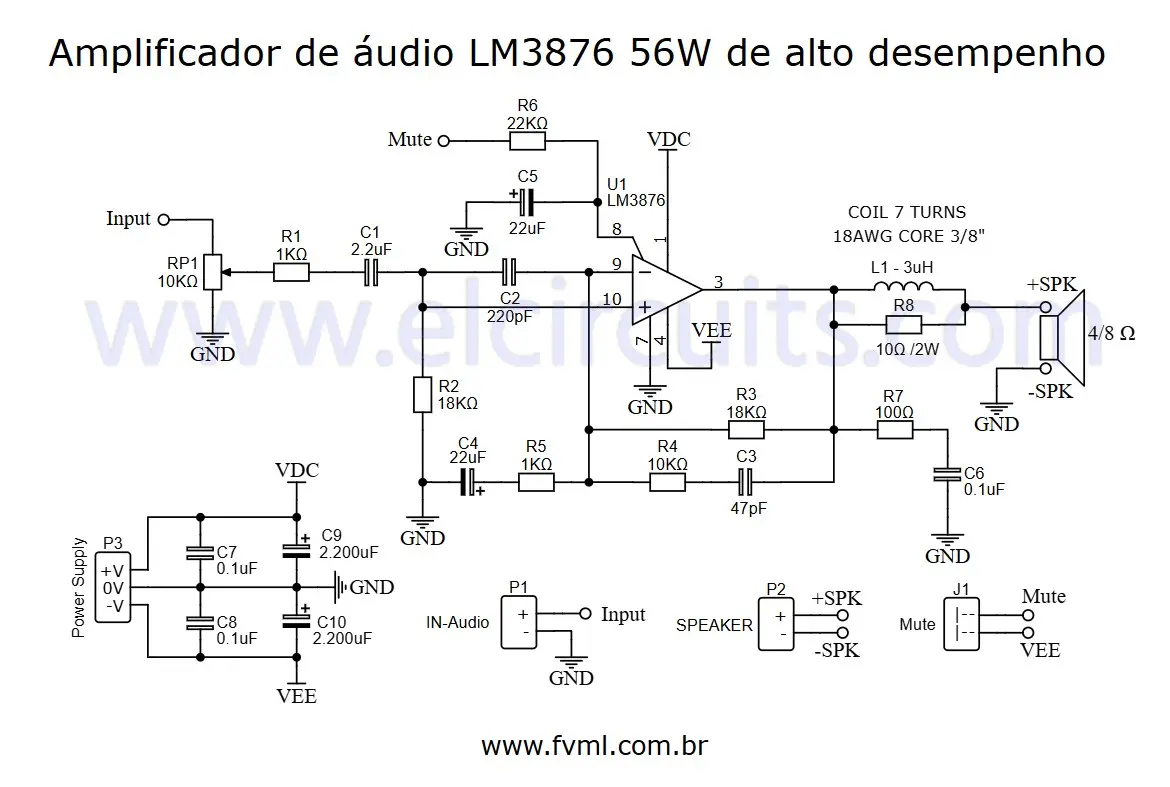

Olhando para o esquema na Figura 2, vemos uma topologia padrão para amplificadores operacionais de alta potência. Não se engane pela simplicidade; cada componente ali tem um papel crítico.

• Ganho de Tensão: O circuito está configurado para ganho não inversor. A rede de realimentação (formada por resistores e capacitores conectados ao pino 10) define esse ganho. Geralmente, mantemos o ganho entre 20 e 30 vezes. Ganho demais amplifica ruído; de menos, e você não consegue excitar o amplificador com fontes de sinal comuns (como celulares ou players).
• Filtro de Entrada: O resistor e capacitor de entrada formam um filtro passa-baixa suave, impedindo que frequências de rádio (RF) invadam o amplificador e causem interferência.

Aqui vai uma dica de professor: Cuidado com a polaridade dos capacitores eletrolíticos! Inverter a polaridade de C4 ou C5 pode resultar em uma explosão literal ou, no mínimo, distorção de crossover.

A Importância da Bobina de Saída (L1)

Você notará no esquema, em série com a saída, uma bobina de 3μH (L1). Muitos iniciantes me perguntam: "Professor, posso dispensar essa bobina?". A resposta curta é: não.

Essa bobina, geralmente construída com 7 espiras de fio 18 AWG em núcleo de ar de 3/8", serve para isolar o amplificador de cargas capacitivas (como cabos longos de alto-falantes). Sem ela, o amplificador pode oscilar em altas frequências, gerando calor excessivo sem que você perceba auditivamente. É um pequeno componente que evita grandes dores de cabeça.

🧾 Lista de Materiais (BOM)

Para garantir o sucesso do projeto, siga esta lista de materiais rigorosamente, prestando atenção aos valores de tensão dos capacitores.

Um erro comum é usar capacitores com tensão de trabalho abaixo do necessário. Como trabalharemos com trilhos de +/- 35V, seus capacitores eletrolíticos devem ser de pelo menos 50V ou 63V para segurança.

• Semicondutores
  • U1: Circuito Integrado LM3876 (encapsulamento TO-220 de 11 terminais).
• Resistores (Filme de Carbono ou Metálico 1/4W)
  • R1, R5: 1KΩ (marrom, preto, vermelho).
  • R2, R3: 18KΩ (marrom, cinza, laranja).
  • R4: 10KΩ (marrom, preto, laranja).
  • R6: 22KΩ (vermelho, vermelho, laranja).
  • R7: 100Ω (marrom, preto, marrom).
  • R8: 10Ω / 2W (resistor de potência).
  • RP1: Trimpot ou Potenciômetro 10KΩ (ajuste de volume/offset).
• Capacitores
  • C1: 2,2μF Cerâmico ou Poliéster (entrada de áudio).
  • C2: 220pF Cerâmico.
  • C3: 47pF Cerâmico.
  • C4, C5: 22μF / 50V Eletrolítico.
  • C6, C7, C8: 0,1μF (100nF) Cerâmico ou Poliéster (desacoplamento).
  • C9, C10: 2.200μF / 50V Eletrolítico (filtros principais).
• Outros Componentes
  • L1: Indutor 3μH (Caseiro: 7 espiras fio 18AWG núcleo de ar 3/8").
  • Conectores: Bornes de parafuso 5mm (2 e 3 pinos).
  • Dissipador de Calor: Essencial. O CI deve ser eletricamente isolado do dissipador usando mica e parafuso isolado.

⚡ A Fonte de Alimentação: A Alma do Amplificador

Para extrair os prometidos 56W, você precisa de uma fonte de alimentação simétrica de ±35VDC, derivada de um transformador de 24VAC com "Center Tap".

Muitos estudantes tentam usar fontes chaveadas genéricas de computador. Não faça isso. Fontes lineares (transformador + retificador + capacitor) são superiores para áudio analógico porque têm menor ruído de chaveamento e lidam melhor com picos de corrente dinâmicos da música.

Dimensionando a Fonte de Alimentação

• Transformador: Primário para sua rede local (110/220V), Secundário 24V-0-24V (Center Tap). Isso fornece cerca de 34V a 35V DC após retificação.
• Capacitores de Filtro: O valor de 2.200μF por trilho (sugerido na lista) é um bom começo. Pessoalmente, costumo usar 4.700μF ou mais para ter um "reservatório" de energia maior para graves pesados.
• Corrente: Para um canal mono, 3 Amperes é o mínimo aceitável. Se você está construindo um sistema Estéreo (dois canais), deve dobrar isso para 6 Amperes. Uma fonte subdimensionada faz o som "clipar" (distorcer) em volumes altos e superaquecer o transformador.

Na Figura 3, apresento um esquema robusto de fonte de alimentação simétrica que serve perfeitamente para este e outros projetos de amplificadores. É um projeto que desenvolvi para ser fácil de calcular e modificar.

🖨️ Montagem e PCB (Placa de Circuito Impresso)

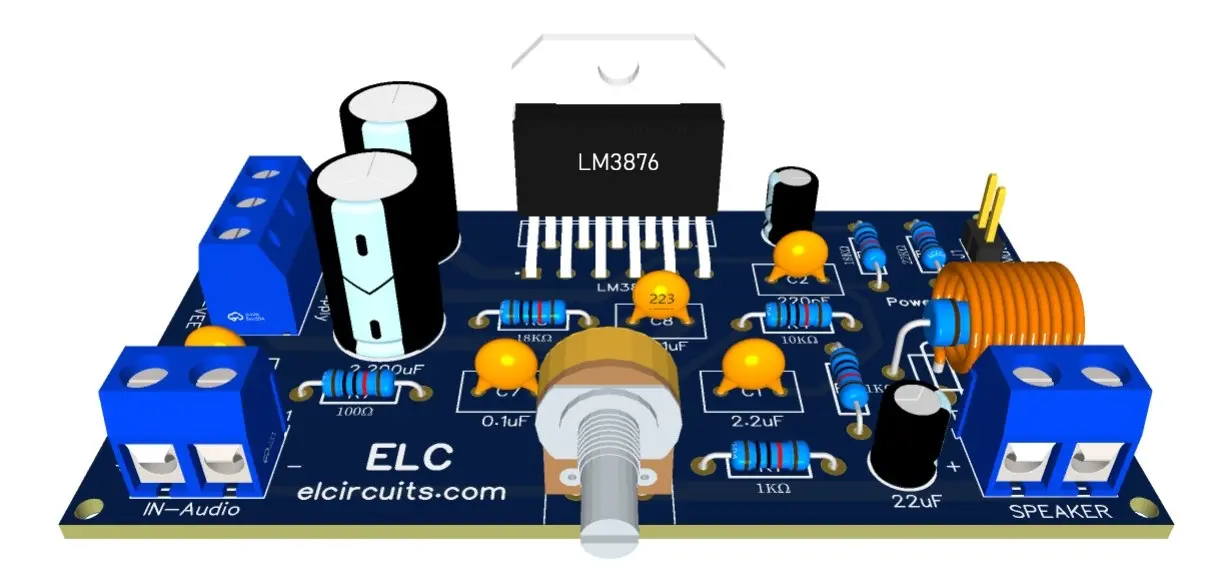

O layout dos componentes na PCB (Figura 4) foi projetado para minimizar loops de terra e ruído, fornecido nos formatos GERBER, PDF e PNG para download direto.

Ao soldar, siga esta ordem lógica para evitar erros:

1. Resistores: Componentes mais baixos, fáceis de soldar.
2. Sockets/Conectores: Facilitam substituições futuras, embora o LM3876 seja robusto.
3. Capacitores: Cuidado com a polarização!
4. CI e Dissipador: Monte o LM3876 no dissipador antes de soldar seus pinos na placa. Isso evita estresse mecânico nos terminais.

Lembre-se: o dissipador de calor não é opcional. Em altas potências, o LM3876 pode dissipar dezenas de watts em calor. Um dissipador pequeno fará o CI entrar em proteção térmica (SPiKe), cortando o som intermitentemente.

📥 Download dos Arquivos (Link Direto)

Para facilitar sua vida, forneço os arquivos gratuitamente. Você pode enviar os arquivos GERBER diretamente para uma fábrica de PCBs ou imprimir o PDF para o método de transferência térmica (ferro de passar roupa) se você mesmo fizer em casa.

👉 Clique aqui para baixar os arquivos GERBER, PDF e PNG no MEGA

🤔 Perguntas Frequentes (FAQ)

Para garantir o sucesso do seu projeto, compilamos algumas das perguntas mais comuns sobre este tópico. Confira!

Posso usar o LM3876 em modo ponte para obter mais potência? 🔽

Sim, é possível. Dois LM3876 podem ser configurados em ponte para fornecer até 100W em cargas de 8Ω ou 16Ω. No entanto, isso requer um circuito inversor de fase na entrada e muito cuidado com a dissipação de calor, pois a corrente através da carga dobra.

Qual é a diferença prática entre o LM3876 e o famoso LM3886? 🔽

O LM3886 é uma versão "turbinada" do LM3876. Enquanto o LM3876 fornece 56W, o LM3886 alcança 68W. Ambos têm a mesma proteção SPiKe e pinagem similar, mas o LM3886 é mais comum em projetos modernos de maior potência. Se você já tem o LM3876, ele serve perfeitamente para uma sala de estar padrão.

O amplificador liga mas não tem som, o que devo verificar? 🔽

Primeiro, verifique o jumper MUTE/STANDBY (Conector J1). Para o amplificador funcionar, o pino MUTE/STANDBY deve ter uma corrente de saída mínima do pino 8 > 0,5 mA (o resistor de 22kΩ (R6) conectado ao VEE). Se este pino estiver flutuando ou com alta impedância "aberto", o CI permanecerá mudo. Verifique também a tensão DC na saída (deve estar próxima de 0V).

Posso usar uma fonte única (não simétrica) com o LM3876? 🔽

Tecnicamente sim, mas não é recomendado para áudio Hi-Fi. O LM3876 pode operar com uma fonte de alimentação única (ex: GND e +VCC), mas isso requer algumas mudanças no circuito, como adicionar um capacitor eletrolítico de alto valor na saída em série com o alto-falante. Isso degrada a resposta em graves e introduz distorção. Uma fonte simétrica (dual rail) é o padrão ouro para qualidade sonora.

🎓 Considerações Finais e Conclusão

Construir o Amplificador 56W com LM3876 é um projeto extremamente gratificante. Ele oferece o equilíbrio perfeito entre complexidade técnica e resultado sonoro audível. É uma prova viva de que você não precisa de um labirinto de componentes para obter som de alta fidelidade.

Se você chegou até aqui com uma bancada limpa e um ferro de solda na mão, parabéns! A satisfação de ouvir sua música favorita ecoando por um equipamento que você mesmo construiu é algo que nenhum equipamento pronto pode proporcionar.

✨ Nossa Gratidão e Próximos Passos

Esperamos sinceramente que este guia tenha sido útil e enriquecedor para seus projetos! Obrigado por dedicar seu tempo a este conteúdo.

Seus Comentários são Inestimáveis:

Tem alguma dúvida, sugestão ou correção? Sinta-se à vontade para compartilhá-las nos comentários abaixo! Sua contribuição nos ajuda a refinar este conteúdo para toda a comunidade FVML.

Se você achou este guia útil, compartilhe o conhecimento!

🔗 Compartilhe este Guia

Atenciosamente,

A equipe da FVML ⚡

O post Gainclone LM3876: Amplificador 56W de Alta Performance + PCI apareceu primeiro em FVM Learning.

🌐 Você pode ler este artigo em: English | Español

Olá, entusiasta da eletrônica e áudio de alta fidelidade!

Se você amou nosso projeto de equalizador de 3 bandas, prepare-se para uma evolução impressionante. Hoje, apresentamos o projeto definitivo para controle de som: um equalizador ativo gráfico de 5 bandas, utilizando o mesmo e versátil CI LF353. Este circuito eleva seu controle a um novo patamar, permitindo ajustar finamente as frequências graves (bass), médios-baixos (low-mid), médios (mid), médios-altos (high-mid) e agudos (treble), oferecendo um poder sem precedentes sobre a sonoridade do seu sistema.

O coração deste projeto continua sendo o LF353, um amplificador operacional JFET de altíssima performance, celebrado por sua largura de banda excepcional, baixíssimo ruído e capacidade de preservar a pureza do sinal de áudio. Com a adição de mais duas bandas de frequência, você pode agora corrigir deficiências acústicas do ambiente, realçar detalhes específicos de instrumentos ou simplesmente moldar o som exatamente como sempre sonhou.

💡 Dica do Professor: A grande vantagem dos amplificadores operacionais com entrada JFET, como o LF353, é a sua altíssima impedância de entrada (10¹²Ω). Isso significa que o circuito do equalizador praticamente não "carrega" a fonte de sinal (seu aparelho de som, instrumento, etc.), garantindo que o áudio chegue ao circuito com máxima integridade e sem perdas de qualidade. Pense nisso como um "ouvido" eletrônico perfeito!

⚙️ Características Técnicas do CI LF353

As razões para escolhermos o LF353 permanecem as mesmas, sendo a espinha dorsal para um áudio de alta qualidade:

• Tensão de Offset Ajustada Internamente: 10 mV
• Baixa Corrente de Polarização de Entrada: 50pA
• Baixa Tensão de Ruído de Entrada: 25 nV/√Hz
• Baixa Corrente de Ruído de Entrada: 0.01 pA/√Hz
• Larga Banda de Ganho: 4 MHz
• Alta Taxa de Subida (Slew Rate): 13V/μs
• Baixa Corrente de Alimentação: 3.6 mA
• Alta Impedância de Entrada: 10¹²Ω
• Baixa Distorção Harmônica Total: ≤0.02%
• Baixo Ruído 1/f: 50 Hz
• Tempo de Estabelecimento Rápido (0.01%): 2 μs

🎓 Aprofundando o Conhecimento: A taxa de subida (slew rate) de 13V/μs é crucial para áudio de alta fidelidade. Ela determina quão rapidamente o amplificador consegue responder a mudanças abruptas no sinal, como o ataque de uma conga ou o "pluck" de uma corda de guitarra. Uma alta slew rate garante que esses transientes sejam reproduzidos com clareza e precisão, sem distorção.

🛠️ Funcionamento do Circuito Equalizador de 5 Bandas

Nosso equalizador de 5 bandas expande o conceito anterior, utilizando múltiplos CIs LF353 para criar filtros ativos independentes para cada faixa de frequência. A "magia" continua nos capacitores e resistores, que agora são calculados para definir cinco pontos de corte precisos, cobrindo de forma mais granular todo o espectro audível.

Este projeto é um equalizador gráfico com 5 bandas de controle, com frequências de corte estrategicamente escolhidas em: 100Hz, 330Hz, 1kHz, 3.3kHz e 10kHz. Esses pontos oferecem um controle muito mais detalhado:

• 100Hz: Controla os sub-graves e a "punch" dos bombos e baixos.
• 330Hz: Responsável pela "corporação" dos sons, evitando que os graves soem abafados ou que os médios soem "caixotes".
• 1kHz: A faixa central da inteligibilidade da voz humana e de muitos instrumentos.
• 3.3kHz: Define a presença e a clareza de vocais, guitarras e pratos de bateria.
• 10kHz: Adiciona brilho, "ar" e definição aos sons finais, como harmônicos de cordas e o "sizzle" de pratos.

Para este projeto de 5 bandas, serão necessários dois CIs LF353 (ou equivalentes como o TL072, que também possui dois op-amps por CI), totalizando 4 amplificadores. Cada banda usará um amplificador, e o quarto será usado como estágio de saída buffer, garantindo uma baixa impedância de saída e proteção para o circuito seguinte. Substitutos como LM1558, RC4558 ou LM358 podem ser usados, mas o LF353 continua sendo a escolha premium para áudio.

A tensão de alimentação recomendada continua entre ±11V e ±15V, com suporte máximo de ±18V. O consumo de corrente será um pouco maior devido ao segundo CI, mas ainda permanece bastante eficiente.

🔧 Dica de Montagem: A configuração em cascata (um filtro após o outro) é fundamental. O sinal de áudio passa por cada estágio de filtro, e cada potenciômetro ajusta o ganho (atenuação ou realce) de sua respectiva banda de frequência. O estágio final (buffer) garante que o sinal equalizado seja entregue à saída com força e clareza, sem ser afetado pela carga do próximo equipamento (amplificador, mixer, etc.).

🔌 Diagrama Esquema do Circuito

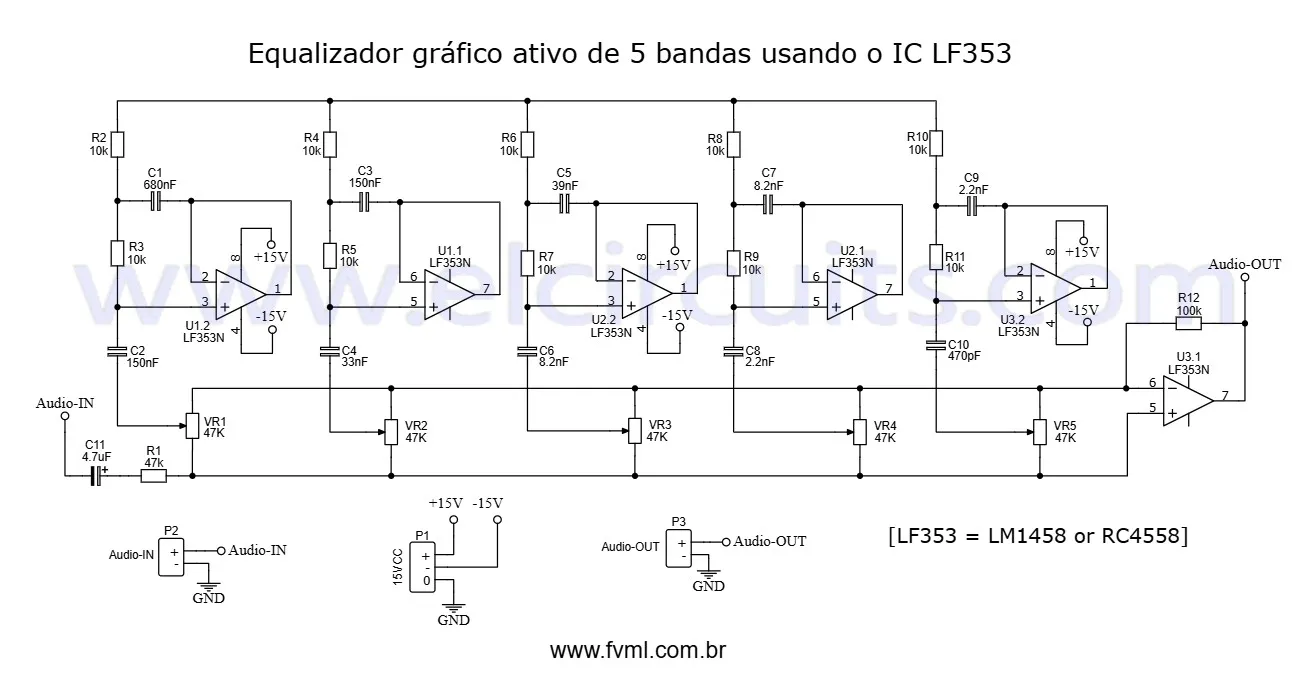

Na Figura 3 abaixo, apresentamos o esquema conceitual do circuito equalizador de 5 bandas. Lembre-se de usar os arquivos do seu próprio projeto para a montagem. Os arquivos para download estão disponíveis na seção no final deste artigo.

💡 Ideias para o seu Próximo Projeto

Gostou deste projeto? Então você vai adorar explorar outros circuitos que preparamos. Cada um com suas particularidades e aplicações ideais!

• Equalizador Hi-Fi com controle de Grave, Agudo, Balanço e Volume com CI LM1036 + PCI
• Equalizador de Som Ativo 7 Bandas com CI LA3607 + PCI
• Equalizador estéreo com controle de Grave / Agudo / volume / Balanço com CI TDA1524 + PCI
• Equalizador ativo de 5 bandas com CI LA3600 ou KA2223 + PCI
• Como ADICIONAR Controle de Volume em Qualquer Amplificador - 3 Tipos
• Circuito Mesa de Som "MIX" de 4 Entradas com CI LM3900 + PCI

📝 Lista de Componentes

Para montar seu equalizador de 5 bandas, você precisará dos seguintes componentes:

• U1, U2, U3 .... LF353 Circuito Integrado
• R1 .................. 47K resistor (amarelo, violeta, laranja, dourado)
• R2 to R11 ...... 10K resistor (marrom, preto, laranja, dourado)
• R12 ................ 100K resistor (marrom, preto, amarelo, dourado)
• C1 ................... 680nF capacitor de polyester
• C2, C3 ............ 150nF capacitor de polyester
• C4 ................... 33nF capacitor de polyester
• C5 ................... 39nF capacitor de polyester
• C6, C7 ............ 8.2nF capacitor de polyester
• C8, C9 ............ 2.2nF capacitor de polyester
• C10 ................. 470pF capacitor de polyester
• C11 ................. 4.7uF capacitor eletrolítico
• VR1 to VR5 ... 47K Potenciômetro
• P1 ................... Terminal tipo Screw 5mm 3-Pin Conector
• P2, P3 ............. Terminal tipo Screw 5mm 2-Pin Conector
• Outros ............. PCI, solda, fios, etc.

🔍 Dica do Especialista: Para resultados profissionais, invista em potenciômetros de boa qualidade e com curva logarítmica (tipo "A"). Eles oferecem uma resposta mais natural ao ouvido humano para aplicações de volume e tom. Use resistores de película metálica (1% de tolerância) e capacitores de poliéster ou polipropileno para garantir uma resposta de frequência precisa e menor distorção.

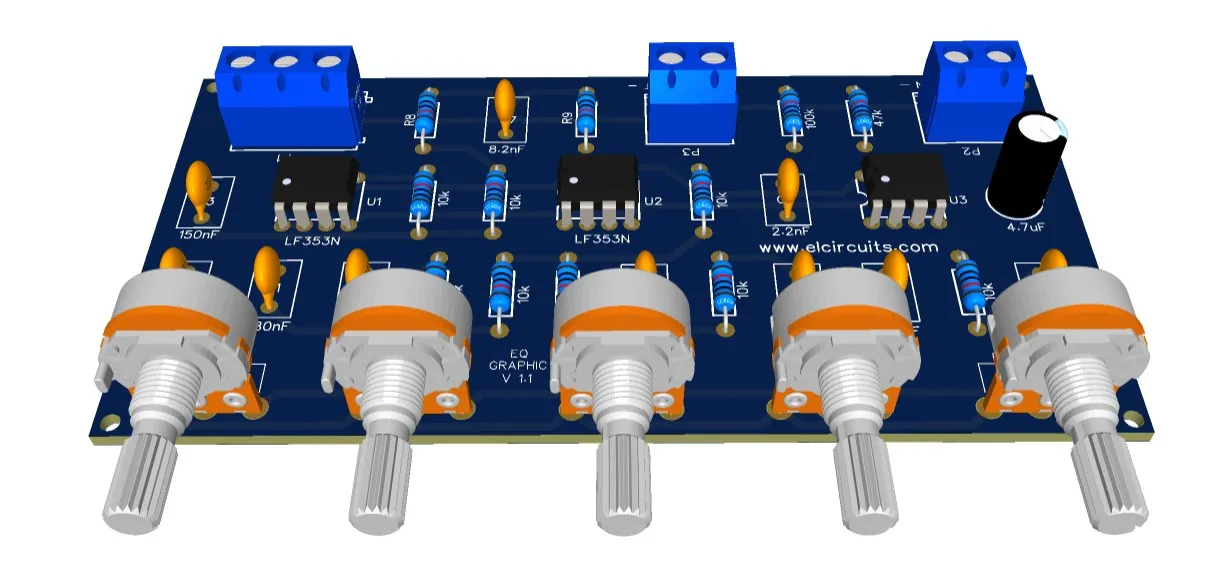

🖨️ Placa de Circuito Impresso (PCI)

Para facilitar sua montagem, os arquivos da Placa de Circuito Impresso (PCI) para o equalizador de 5 bandas estão disponíveis. O layout foi projetado para acomodar os componentes adicionais, minimizando ruídos e interferências entre as trilhas de áudio.

Os arquivos estão disponíveis nos formatos GERBER, PDF e PNG, prontos para fabricação ou montagem caseira. O layout do PCB segue as melhores práticas para circuitos de áudio, com trilhas de sinal e alimentação devidamente separadas e aterramento em estrela para evitar loops de terra.

📥 Link para Download Direto

Para baixar os arquivos necessários para montar o circuito eletrônico, basta clicar no link direto fornecido abaixo:

Baixar Arquivos do PCB (GERBER, PDF, PNG)

🔧 Guia de Montagem e Teste

O processo de montagem é semelhante ao do projeto de 3 bandas, mas com alguns passos adicionais:

1. Insira os componentes menores: Comece soldando os resistores e diodos (se houver). Verifique a orientação dos componentes polarizados.
2. Soldagem dos capacitores: Instale os capacitores de poliéster e eletrolíticos, prestando muita atenção à polaridade.
3. Instale os soquetes para os CIs: É altamente recomendável usar soquetes para os dois LF353. Isso facilita a substituição e protege os CIs durante a soldagem.
4. Instale os potenciômetros: Posicione os 5 potenciômetros conforme indicado no layout do painel frontal.
5. Conectores de alimentação e sinal: Instale os conectores de parafuso para entrada/saída de sinal e alimentação.
6. Insira os CIs LF353: Após a soldagem esfriar, insira os CIs nos soquetes, verificando a orientação correta (geralmente um entalhe ou ponto indica o pino 1).
7. Inspeção visual: Verifique todas as conexões, possíveis curtos-circuitos ou soldas frias.
8. Teste inicial: Conecte uma fonte de alimentação simétrica (±12V recomendado) sem sinal de entrada e verifique se não há aquecimento anormal nos CIs.
9. Teste com sinal: Aplique um sinal de áudio e teste o funcionamento de cada uma das 5 bandas individualmente.

⚠️ Alerta de Segurança: Sempre desligue a alimentação antes de manusear o circuito. Use uma fonte de alimentação simétrica com limitação de corrente para proteger os CIs durante os testes iniciais. Ao soldar, trabalhe em um ambiente bem ventilado e use equipamento de proteção adequado.

🎵 Aplicações e Possibilidades

Seu novo equalizador ativo de 5 bandas abre um universo de possibilidades para controle de áudio:

🎸 Instrumentos Musicais

• Perfeito para luthiers e músicos que desejam criar um circuito de tom customizado para guitarras, baixos e teclados, com controle muito mais fino sobre o timbre.

🔊 Sistemas de Som Domésticos

• Ideal para corrigir deficiências acústicas específicas da sua sala de estar, adaptando a resposta de frequência dos seus alto-falantes com precisão cirúrgica.

🎧 Estúdios Caseiros e Produção Musical

• Uma ferramenta poderosa para ajustar o som durante gravações ou na mixagem final. Use para dar mais "presença" a um vocal, cortar a "mudança" de um baixo ou adicionar "brilho" a uma faixa de pratos.

📡 Sistemas de PA e Sonorização

• Pode ser integrado em sistemas de sonorização para pequenos eventos ou igrejas, permitindo ajustes finos para compensar as características acústicas do ambiente.

💡 Dica do Professor: Para experimentar os efeitos do equalizador, tente estas configurações iniciais: para um som "V-shape" (graves e agudos realçados, popular em alguns estilos musicais), aumente os controles de 100Hz e 10kHz e atenue ligeiramente o de 1kHz. Para um som mais "quente" e vocal-friendly, realce as bandas de 330Hz e 1kHz. Lembre-se: o ouvido é o juiz final!

🤔 Dúvidas Frequentes (FAQ)

Para garantir que seu projeto seja um sucesso, compilamos algumas das perguntas mais comuns sobre este tema. Confira!

Quantos CIs LF353 são necessários para o equalizador de 5 bandas? 🔽

Para o equalizador de 5 bandas, você precisará de três CIs LF353. Cada LF353 contém dois amplificadores operacionais (op-amps). Cinco bandas exigem cinco op-amps, e mais um é necessário para o estágio de saída buffer, totalizando seis op-amps. Portanto, três CI LF353 (3x2=6 op-amps) são suficientes.

Qual é a função das duas novas bandas de frequência (330Hz e 3.3kHz)? 🔽

Excelente pergunta! A banda de 330Hz (médios-baixos) é crucial para dar "corpo" e "peso" aos sons, controlando a sonoridade de caixas de guitarra, a "presença" de um vocal ou evitando que os graves soem "soltos". A banda de 3.3kHz (médios-altos) é onde reside a "inteligibilidade" e a "presença" de muitos instrumentos. Ajustar esta banda pode fazer um vocal se destacar na mixagem ou dar mais "ataque" a uma bateria. Essas duas bandas oferecem um controle que o equalizador de 3 bandas simplesmente não conseguia alcançar.

É possível transformar este equalizador mono em estéreo? 🔽

Sim, é totalmente possível, mas exigirá o dobro de componentes. Você precisará construir um circuito idêntico para o canal direito e outro para o canal esquerdo. Isso significa usar o dobro de CIs, resistores, capacitores e, crucialmente, potenciômetros duplos (dois potenciômetros em um único eixo, um para cada canal) para que você possa ajustar ambos os canais simultaneamente com um único knob. O layout da PCB também precisará ser adaptado para acomodar todos os componentes adicionais.

Qual é a melhor tensão de alimentação para este equalizador? 🔽

A tensão de alimentação recomendada continua entre ±11V e ±15V. Uma fonte simétrica de ±12V é ideal para a maioria das aplicações, oferecendo um bom equilíbrio entre desempenho (headroom) e consumo de energia. O CI suporta até ±18V máximo, mas tensões mais altas podem gerar mais calor sem necessariamente melhorar a qualidade do áudio de forma perceptível.

🎓 Conclusão e Próximos Passos

Parabéns! Com este projeto, você agora possui um equalizador ativo de 5 bandas de alta qualidade, uma ferramenta extremamente versátil e poderosa para qualquer entusiasta de áudio. Este projeto não apenas oferece um controle sem precedentes sobre o som, mas também representa um excelente aprendizado sobre design de circuitos de áudio, filtros ativos e processamento de sinais.

👋 E por hoje é só, esperamos que este projeto eleve sua experiência sonora a um novo nível!

Agradecemos por visitar o nosso blog e esperamos tê-lo(a) novamente por aqui em breve. Não deixe de conferir nossos outros conteúdos sobre tecnologia e assuntos variados.

🙏 Se inscreva no nosso Blog! Clique Aqui - FVM Learning!

Nos ajude a divulgar nosso trabalho, compartilha nas redes sociais, Facebook, Instagram, nos grupos de WhatsApp, uma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

Forte abraço!
Deus vos Abençoe!
Shalom.

O post Equalizador Gráfico Ativo 5 Bandas CI LF353: Projeto Completo + PCI apareceu primeiro em FVM Learning.

🌐 Você pode ler este artigo em: English | Español

O Guia Definitivo do Amplificador Hi-Fi 70W TDA7294 com Equalizador 3 Bandas + PCB: Áudio de Alta Fidelidade na Prática

Se você já sonhou em construir seu próprio sistema de som que rivalize com equipamentos profissionais, mas sem a complexidade de diagramas industriais indecifráveis, você está no lugar certo. Existe um componente que é uma lenda viva entre os DIYers (Faça Você Mesmo) de áudio: o TDA7294.

Imagine ter em suas mãos não apenas um amplificador, mas uma central de controle sonoro capaz de entregar 70 Watts de potência cristalina com calor humano e nuances musicais preservadas. Neste artigo, não vamos apenas ligar fios; vamos dissecar a física, a eletrônica e a arte de projetar um amplificador Hi-Fi completo, equipado com um equalizador de 3 bandas para ajuste fino de graves, médios e agudos, e tudo isso apoiado por um projeto de PCB (Placa de Circuito Impresso) profissional.

Prepare-se para entender o "porquê" de cada componente, como evitar o zumbido mortal e como montar um equipamento que vai orgulhar sua bancada. Vamos começar?

💚 O Coração do Projeto: O Que é o TDA7294?

BLUF: O TDA7294 é um chip amplificador de áudio analógico de alta potência e fidelidade, projetado para funcionar como um "motor" robusto para caixas de som.

Para entender a genialidade deste componente, vamos usar uma analogia mecânica. Se os amplificadores operacionais comuns fossem pequenos motores de brinquedo, o TDA7294 seria um motor V8 de corrida.

O TDA7294 é um circuito integrado monolítico da STMicroelectronics que combina a precisão de um circuito MOSFET de potência com a proteção térmica de um sistema moderno. Diferente dos antigos chips bipolares (como o LM3886 ou TDA2050, que também são excelentes, mas têm características distintas), o TDA7294 utiliza uma tecnologia DMOS na etapa de saída.

Aqui está a parte crucial: a saída DMOS oferece uma resposta sonora extremamente musical, com uma distorção harmônica que muitos auditores consideram "agradável" ao ouvido humano, além de uma capacidade de entregar correntes de pico altíssimas para captar os transientes da música (como a batida de um bumbo ou o ataque de um piano).

Principais Especificações Técnicas

Na prática de bancada, o que esses números significam para o seu som?

Parâmetro	Valor Típico	Implicação Prática
Tensão de Alimentação	± 10V a ± 40V	Flexibilidade para usar fontes simétricas de 24V até toróides de 80V.
Potência de Saída	70W (RMS)	Volume suficiente para salas de estar ou estúdios pequenos.
Distorção (THD)	0.005%	Áudio limpo, sem aquele "chiado" ou distorção no volume máximo.
Proteções	Térmica, Curto, Sobretensão	Segurança para queimar menos chips em erros de montagem.

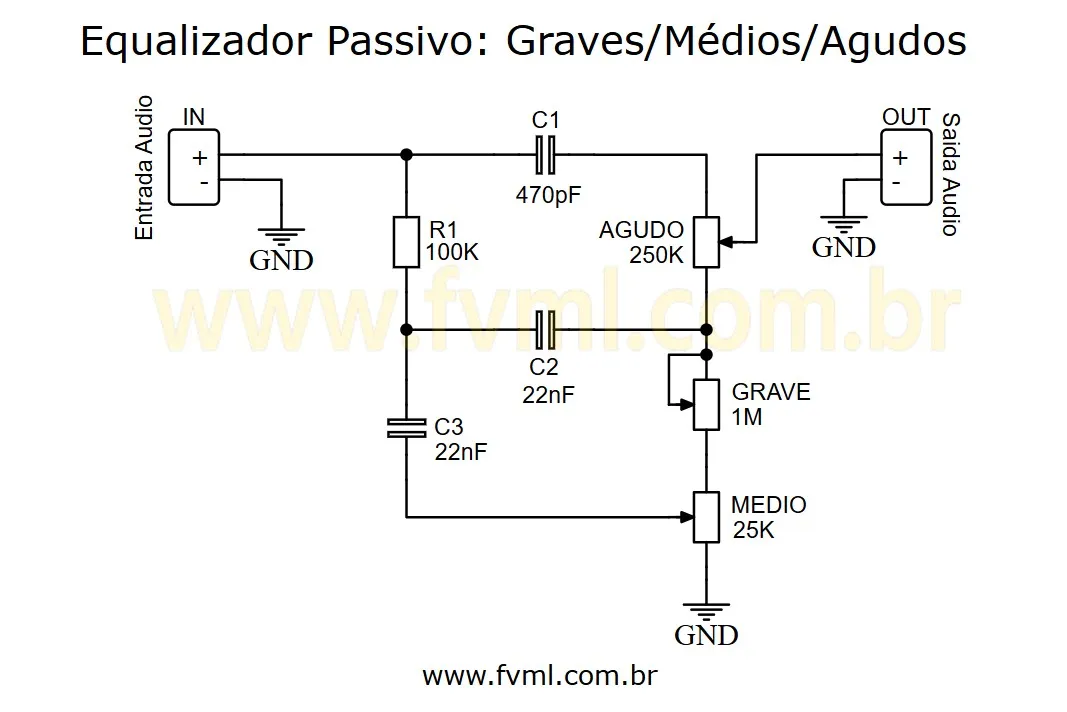

🔊 A Alma do Som: Equalizador 3 Bandas

BLUF (Bottom Line Up Front): O equalizador permite modelar a resposta de frequência do áudio, corrigindo falhas de acústica do ambiente ou preferências pessoais de escuta.

Um amplificador de potência puro (como o TDA7294 sozinho) é linear: ele aumenta o volume sem alterar o "caráter" do som. No entanto, ambientes reais não são perfeitos. Seu sofá absorve agudos, seu canto amplifica graves.

Um equalizador de 3 bandas (Graves, Médios, Agudos) é inserido no estágio de entrada do áudio. A arquitetura clássica utilizada aqui é baseada em um circuitos passivo de baixo ruído. O segredo aqui não é só adicionar controle, mas adicionar controle sem adicionar ruído.

Anatomia das Bandas

• 🔊 Baixos (Bass): Geralmente centrado em torno de 100Hz. Controla a "pegada" do som. Potentes demais e o som fica "embolado"; pouco, e o som fica fino.
• 🎸 Médios (Mid): A faixa crítica (aprox. 1kHz a 3kHz) onde a maioria das frequências da voz humana e instrumentos solo reside. Ajustar aqui destaca ou afasta o vocal.
• 🔔 Agudos (Treble): Acima de 10kHz. Dá o "brilho" e a definição (o "air" do prato de bateria). Cuidado com o excesso para causar fadiga auditiva.

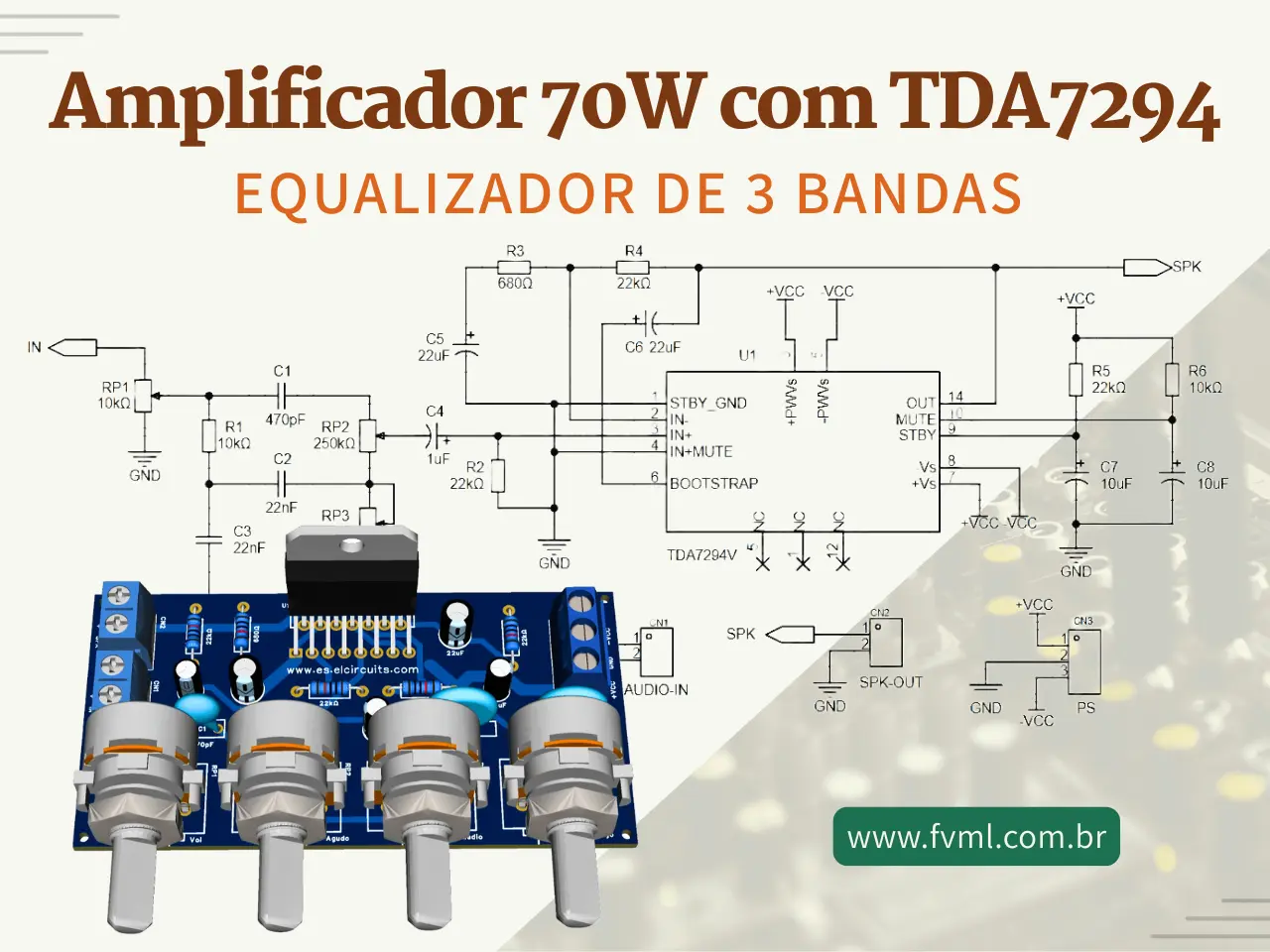

• 🔌 Diagrama Esquemático do Circuito Amplificador Completo

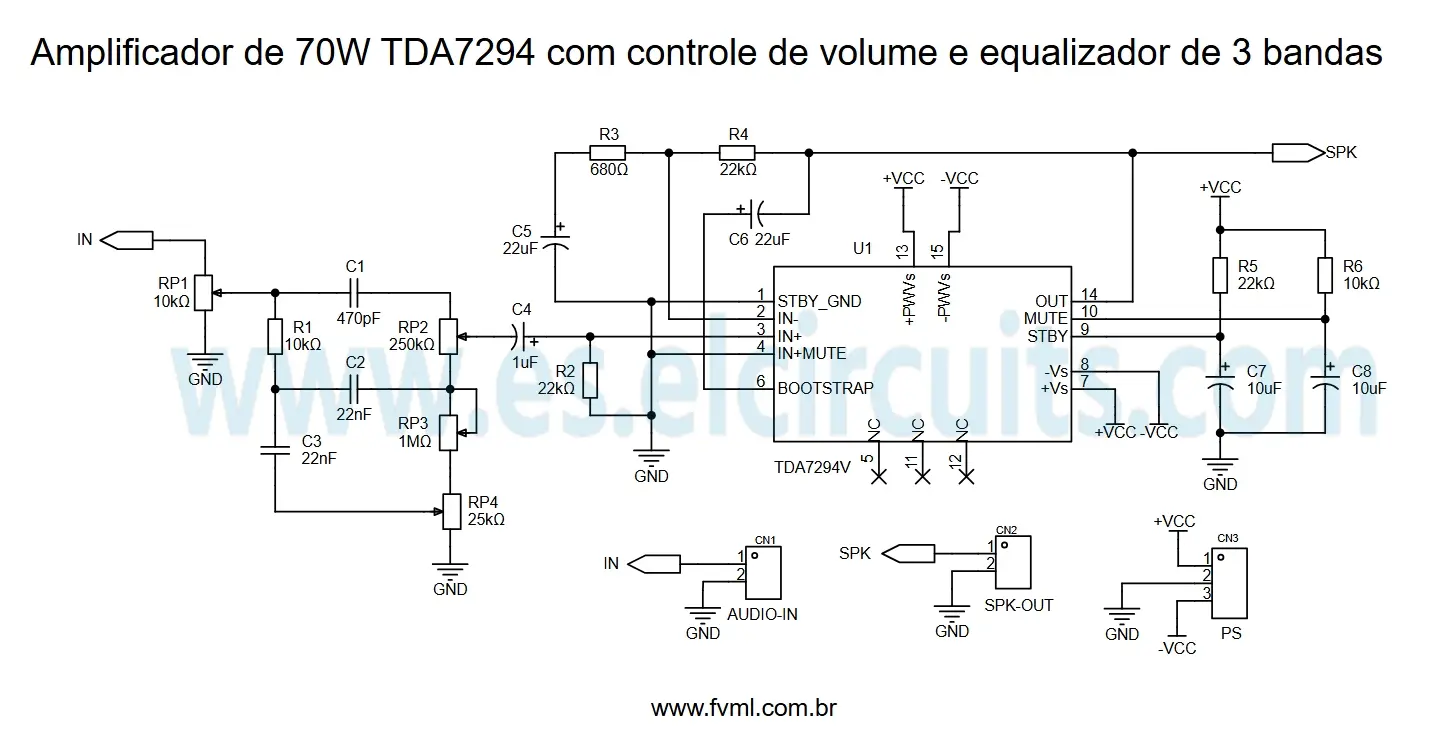

  O diagrama esquemático completo do nosso amplificador de 70W com equalizador passivo de 3 bandas está disposto na Figura 4 abaixo. Como você pode observar, é um circuito elegante em sua simplicidade, mas poderoso em sua funcionalidade. A disposição dos componentes foi cuidadosamente projetada para garantir uma resposta de frequência suave e controles intuitivos para máxima potência.

🧾 Lista de Materiais (BOM) - Amplificador TDA7294 70W

Referência	Componente / Valor	Descrição
U1	TDA7294V	CI Amplificador de Áudio
RP1	10kΩ	Potenciômetro de Volume
RP2	250kΩ	Controle de Agudos
RP3	1MΩ	Controle de Médios
RP4	25kΩ	Controle de Graves
R1, R6	10kΩ	Resistores 1/4W
R2, R4, R5	22kΩ	Resistores 1/4W
R3	680Ω	Resistor 1/4W
C1	470pF	Cerâmico
C2, C3	22nF	Poliéster
C4	1µF / 25V	Eletrolítico ou Poliéster
C5, C6	22µF / 50V	Eletrolítico
C7, C8	10µF / 50V	Eletrolítico (X4 unidades - ver nota*)
CN1, CN2	KRE 2 pinos	Entrada e Saída
CN3	KRE 3 pinos	Fonte (+35V GND -35V)

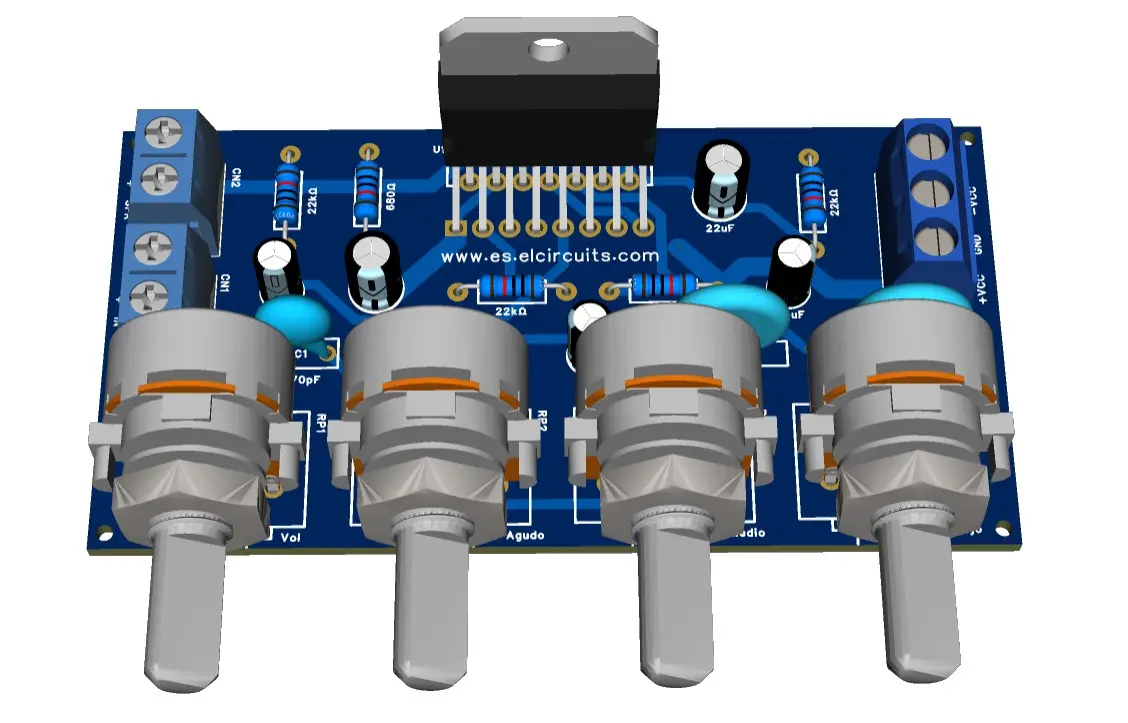

🖨️ O Segredo do Hi-Fi: O Projeto da Placa de Circuito Impresso (PCB)

BLUF: Mesmo o melhor esquema elétrico falhará se o layout da PCB for mal desenhado, pois interferências eletromagnéticas e má gestão de terra criarão ruído.

Muitos iniciantes subestimam o desenho da placa. Em áudio de alta potência, a placa de circuito impresso não é apenas uma suporte para componentes; ela é parte do circuito. Aqui está o que diferencia um PCB profissional de um amador:

1. Roteamento de Terra (Grounding)

Imagine a eletricidade como água em canos. Se você joga a água suja (retorno de corrente do alto-falante) no mesmo cano da água limpa (sinal do pré), você fica com lama no sinal. Em áudio, isso é zumbido (hum).

O PCB deve utilizar uma Estrela de Terra (Star Ground). O terra do sinal de entrada, o terra do filtro e o terra da alimentação devem se encontrar em um único ponto. As trilhas de terra devem ser largas (fat traces) para minimizar a resistência.

2. Trilhas de Potência

As trilhas que levam a alimentação (+Vcc e -Vee) até o pino do TDA7294 devem ser curtas e largas. Isso evita quedas de tensão e melhora a resposta aos transientes de graves profundos.

3. Decoupling e Estabilização

O TDA7294 exige um capacitor de 100µF (ou maior) o mais próximo possível de seus pinos de alimentação. Isso serve como um "tanque de energia" local para o chip puxar na hora de um baixão forte, evitando que a alimentação flutue e cause distorção.

⚠️ Cuidado na Bancada: Ajuste de Offset

Antes de conectar o alto-falante, ligue o amplificador e meça a tensão DC (CC) nos pinos de saída do TDA7294 em relação ao terra. Ela deve estar muito próxima de 0V (alguns milivolts). Se houver tensão DC (ex: 2V ou mais), desligue imediatamente e verifique seus fios ou a solda dos componentes. Tensão DC queima alto-falantes instantaneamente.

🎶 Aplicações Reais e Considerações Finais

Este projeto não é apenas um exercício teórico. Com 70W reais por canal, você pode alimentar:

• Caixas acústicas de estúdio (Monitores passivos de 8 Ohms).
• Sistemas de Home Theater de alta performance.
• Guitarras e Baixos (com ajuste do Equalizador para o instrumento).

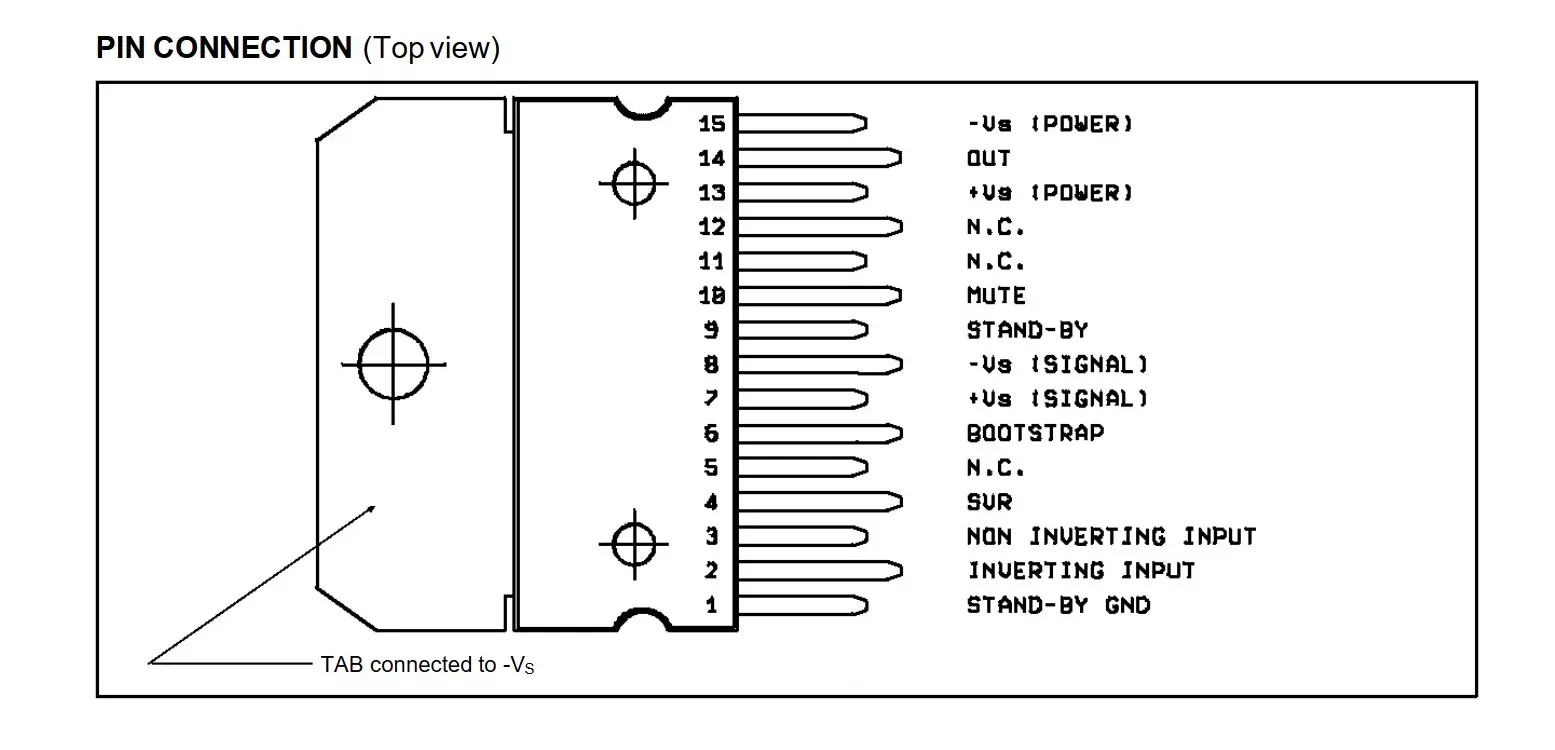

Mas tem mais: A inclusão do Mute e Stand-by (pinos 9 e 10 do TDA7294) é um toque de engenharia que muitos amadores ignoram. Controlar esses pinos com um pequeno circuito temporizador ou simples interruptores garante que não haja aquele estalo alto ("Pop") ao ligar o amplificador, preservando seus alto-falantes e seus ouvidos.

O ponto chave é este: Ao combinar a robustez do TDA7294 com a versatilidade tonal do equalizador passivo e um PCB bem pensado, você cria um sistema que respeita a música. Você não está apenas amplificando ondas elétricas; você está entregando a emoção da gravação original.

🤔 Dúvidas Frequentes (FAQ)

Para garantir que seu projeto seja um sucesso, compilamos algumas das perguntas mais comuns sobre este tema. Confira!

Posso usar uma fonte de alimentação de computador (ATX) para este amplificador?

🔽

Sim, é possível, mas com ressalvas. Uma fonte ATX fornece +12V. O TDA7294 funciona com 12V, mas a potência cairá drasticamente (para cerca de 10W a 15W em 4 Ohms). Para atingir os 70W nominais, você precisa de uma fonte simétrica (split rail) de pelo menos ±35V (transformador toroidal). Use a ATX apenas para testes iniciais ou setups de baixa potência.

Qual a diferença entre usar o TL072 e o NE5532 no estágio do equalizador?

🔽

O TL072 é um FET de baixo ruído, excelente para guitarra (high-gain) devido à sua impedância de entrada alta. No entanto, para áudio Hi-Fi de alta fidelidade, o NE5532 é preferido. Ele é "mais rápido" (slew rate maior) e tem menor distorção harmônica total na faixa de áudio, resultando em um som mais limpo e transparente para escuta crítica.

Por que meu amplificador está chiando ou zumbindo mesmo sem música?

🔽

Isso geralmente é um problema de "Loop de Terra" ou má blindagem. Verifique se a malha dos cabos de entrada está conectada corretamente apenas em uma ponta. No PCB, certifique-se de que o terra de sinal (input) está separado do terra de potência (speaker return) até que se encontrem no terminal principal de terra (Star Ground).

🎓 Conclusão: Sua Jornada pelo Áudio Puro

Construir um Amplificador Hi-Fi 70W TDA7294 com Equalizador 3 Bandas é um projeto que une o melhor da engenharia de áudio clássica com a praticidade moderna. Você aprendeu que o TDA7294 é um gigante robusto, o equalizador é o maestro da sonoridade e o PCB é a fundação que sustenta a qualidade.

Não tenha medo de soldar, errar e ajustar. A experiência na bancada é o que diferencia o teórico do verdadeiro mestre da eletrônica. Agora que você tem o conhecimento técnico, o esquema conceitual e as melhores práticas, está na hora de pegar o ferro de solda e dar vida ao seu som.

Você já tem alguma experiência com o TDA7294 ou quer compartilhar seu layout de PCB? Deixe um comentário abaixo e vamos debater áudio!

✨ Nossa Gratidão e Próximos Passos

Esperamos sinceramente que este guia tenha sido útil e enriquecedor para seus projetos! Obrigado por dedicar seu tempo a este conteúdo.

Seus Comentários são Inestimáveis:

Tem alguma dúvida, sugestão ou correção? Sinta-se à vontade para compartilhá-las nos comentários abaixo! Sua contribuição nos ajuda a refinar este conteúdo para toda a comunidade FVML.

Se você achou este guia útil, compartilhe o conhecimento!

🔗 Compartilhe este Guia

Atenciosamente,

A equipe da FVML ⚡

O post Amplificador 70W TDA7294 Hi-Fi com Equalizador 3 Bandas + PCB apareceu primeiro em FVM Learning.

🌐 Você pode ler este artigo em: English | Español

Você já olhou para um projeto de áudio e pensou que a complexidade era o único caminho para a potência? A verdade é que muitos entusiastas da eletrônica acabam desistindo de montar seus próprios amplificadores devido a circuitos excessivamente detalhados e ajustes de calibração exaustivos. Hoje, vamos simplificar essa jornada com um projeto focado no que realmente importa: resultados práticos e robustez.

No laboratório, testamos diversos circuitos, e este se destaca pela sua abordagem direta. Trata-se de um amplificador Classe AB que equilibra um baixo número de componentes com uma entrega de potência impressionante. Se você possui habilidades básicas de soldagem e conhece os fundamentos dos componentes passivos, este projeto é para você. Ao final deste guia, você terá construído um amplificador de 100W RMS capaz de lidar com cargas pesadas, utilizando a força dos transistores Darlington TIP142 e TIP147 em uma configuração sólida e de fácil manutenção.

⏯️ Entendendo a Arquitetura do Circuito

Resumo Inicial: Este amplificador utiliza um estágio de saída Classe AB com um par Darlington complementar (TIP142/TIP147) acionado por um estágio de entrada diferencial, oferecendo eficiência e simplicidade adequadas para áudio de alta potência de uso geral.

Antes de começarmos a soldar, vamos destrinchar o amplificador. Não é apenas um monte de peças jogadas juntas; é uma cadeia de sinais cuidadosamente projetada. O circuito é dividido em três estágios principais: Entrada/Diferencial, Amplificação de Tensão/Driver e Amplificação de Corrente/Saída.

O Estágio de Entrada Diferencial (O Cérebro)

O estágio de entrada é formado por um par diferencial consistindo nos transistores Q1 e Q2 (ambos PNP A733). Pense em um par diferencial como uma balança de dois pratos. Ele compara dois sinais e amplifica apenas a diferença.

Aqui está como ele funciona em nosso circuito: Q1 recebe o sinal de entrada de áudio real (a música). Q2, no entanto, recebe o sinal de Realimentação (Feedback) retirado da saída do amplificador. Isso cria um loop fechado.

Por que isso é crítico? Como professor, costumo dizer aos meus alunos: "Um amplificador sem realimentação é como um carro sem volante." O sinal de realimentação diz ao estágio de entrada exatamente o que a saída está fazendo. Se houver alguma distorção ou erro na saída, o par diferencial subtrai isso da entrada, corrigindo o erro instantaneamente. Esse mecanismo dá ao amplificador sua estabilidade e reduz significativamente a distorção harmônica.

O Estágio Driver (O Músculo)

O segundo estágio apresenta o transistor TIP41. Em termos técnicos, este é o Estágio de Amplificação de Tensão (VAS). O sinal que vem do par diferencial está correto, mas é fraco. Não tem "força" suficiente para acionar os pesados transistores de saída.

O TIP41 atua como um amplificador. Ele toma a tensão do par diferencial e prepara um sinal de alta corrente para carregar as bases dos transistores de saída finais. Sem este driver, seu som seria fino e baixo.

O Estágio de Saída (O Potência)

Aqui é onde a mágica acontece. Usamos um par complementar de Transistores Darlington: o TIP142 (NPN) e o TIP147 (PNP).

O que é um Transistor Darlington? Imagine conectar dois transistores frente a frente para que seus ganhos de corrente se multipliquem. Um único transistor pode ter um ganho de 100. Um par Darlington pode ter um ganho de 10.000 ou mais. Isso significa que uma corrente minúscula do TIP41 pode controlar um fluxo de corrente massivo através dos alto-falantes. O TIP142 manuseia o "empurrão" positivo da forma de onda musical, enquanto o TIP147 manuseia o "puxar" negativo.

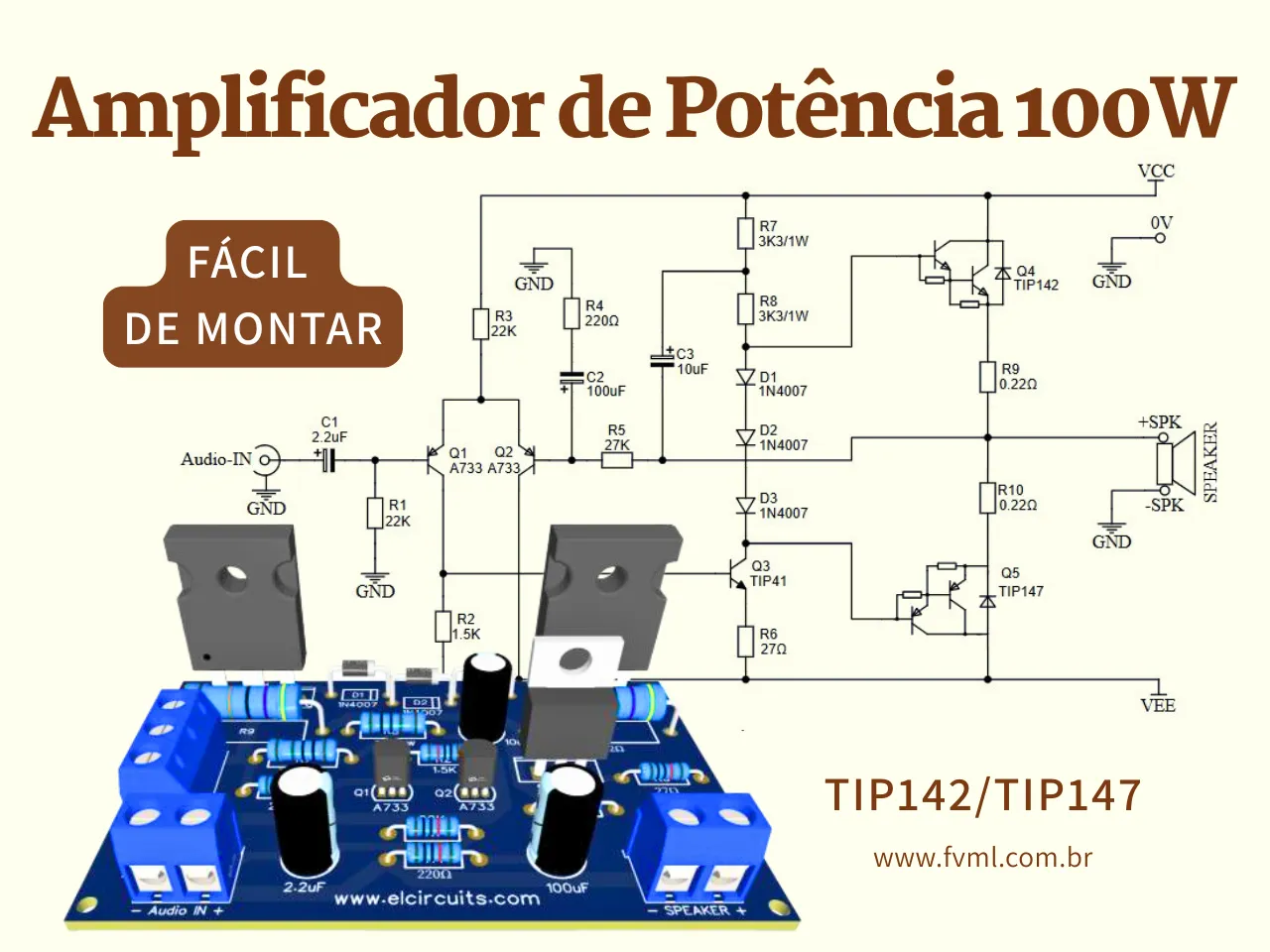

🔌 O Esquema Elétrico

Agora, vamos olhar para o projeto. Em nossos testes de bancada, esta configuração entregou consistentemente um pouco mais de 100W RMS em uma carga padrão. O esquema abaixo é otimizado para clareza. Usa poucos componentes externos, o que reduz a chance de erros de montagem.

⚠️ Uma Nota de Segurança Crítica: Estamos lidando com alta tensão aqui. Quando alimentado com o transformador recomendado, os trilhos do circuito ficam aproximadamente em +/- 50V CC. Isso significa que há uma diferença de potencial de 100V através do circuito. Verifique sempre as polaridades. Nunca faça um curto na saída enquanto o amplificador estiver ligado, ou você se despedirá instantaneamente dos seus transistores de saída.

⛔ O Papel dos Diodos de Polarização

Você pode notar os diodos D1, D2 e D3 no esquema. Estes não são apenas dispositivos de proteção; eles são o "termostato" do amplificador. Em um amplificador Classe B, existe uma pequena "zona morta" onde o sinal musical cruza de positivo para negativo. Sem a polarização adequada, o amplificador cria uma "distorção de crossover" que soa áspera.

Esses diodos criam uma pequena queda de tensão (cerca de 2.1V no total) que mantém o TIP142 e o TIP147 ligeiramente ligados mesmo quando não há música. Isso suaviza a transição entre os transistores NPN e PNP. Como os diodos e transistores são feitos de materiais de silício semelhantes, à medida que os transistores de saída aquecem, esses diodos acompanham a mudança de temperatura, ajustando a polarização automaticamente para evitar fuga térmica. Interessante, não é?

⚡ Requisitos de Fonte de Alimentação

Resumo Inicial: Você precisa de uma fonte de alimentação simétrica de +/- 50V CC (derivada de um transformador CA com tomada central de 36V-0V-36V) capaz de fornecer pelo menos 3 Ampères para alcançar a saída completa de 100W RMS.

Ótimos amplificadores precisam de ótimos pulmões. A fonte de alimentação é o pulmão do seu sistema de áudio. Para este projeto, recomendamos um Transformador com Tomada Central (Center-Tapped) com especificação secundária de 36V - 0V - 36V CA.

Por que 36V CA para obter 50V CC? É matemática simples. A tensão CC de um sinal CA retificado é aproximadamente o valor RMS CA multiplicado por 1,414 (a raiz quadrada de 2).

• Cálculo: 36V CA × 1.414 ≈ 50.9V CC (Sob carga, isso se acomoda confortavelmente em torno de 50V).
• Corrente: Miragem em 3 Amperes para garantir folga para picos de graves.
• Filtragem: Use capacitores eletrolíticos de alta capacidade (pelo menos 4700uF por trilho, classificação de 63V) na placa da fonte de alimentação para suavizar as ondulações. Pense neles como torres de água mantendo a pressão estável.

🧾 Lista de Componentes

Aqui está a lista de materiais. A qualidade importa. Não use os resistores mais baratos que encontrar; resistores de filme de metal com tolerância de 1% são preferidos para o estágio de entrada para garantir rejeição de ruído, embora filme de carbono de 5% funcione para testes gerais.

Semicondutores

• Q1, Q2: A733 (ou BC556, BC560) – Transistor PNP (Alto ganho, baixo ruído).
• Q3: TIP41C – Transistor NPN (Driver).
• Q4: TIP142 – Transistor de Potência Darlington NPN (Saída Positiva).
• Q5: TIP147 – Transistor de Potência Darlington PNP (Saída Negativa).
• D1, D2: 1N4007 – Diodo Retificador.

Resistores

• R1, R2: 22kΩ (Vermelho, Vermelho, Laranja, Ouro) – Divisor de realimentação.
• R3: 1k5Ω (Marrom, Verde, Vermelho, Ouro) – Resistor de entrada.
• R4: 220Ω (Vermelho, Vermelho, Marrom, Ouro) – Proteção de base para driver.
• R5: 27kΩ (Vermelho, Violeta, Laranja, Ouro) – Resistor de realimentação.
• R6: 27Ω (Vermelho, Violeta, Preto, Ouro) – Limitador de corrente de base.
• R7, R8: 3k3Ω (Laranja, Laranja, Vermelho, Ouro) – Potência de 1W! Estes estabilizam o estágio driver.
• R9, R10: 0.22Ω (Vermelho, Vermelho, Ouro, Prata) – Potência de 3W! Estes são resistores de Emissor. Não os omita; eles compartilham a carga de corrente entre os transistores de saída e previnem oscilação.

Capacitores

• C1: 2.2µF – 25V – Eletrolítico (Bloqueio de CC de entrada).
• C2: 100µF – 63V – Eletrolítico (Filtragem para o driver).
• C3: 10µF – 63V – Eletrolítico (Capacitor Bootstrap - essencial para grande excursão de potência).

Diversos

• P1, P2: Conector Terminal de 2 Pinos 5mm.
• P3: Conector Terminal de 3 Pinos 5mm.
• PCB: Circuito Impresso (Arquivos abaixo).
• Dissipador de Calor: Essencial. Um grande dissipador de calor de alumínio com pasta térmica para TIP142 e TIP147.

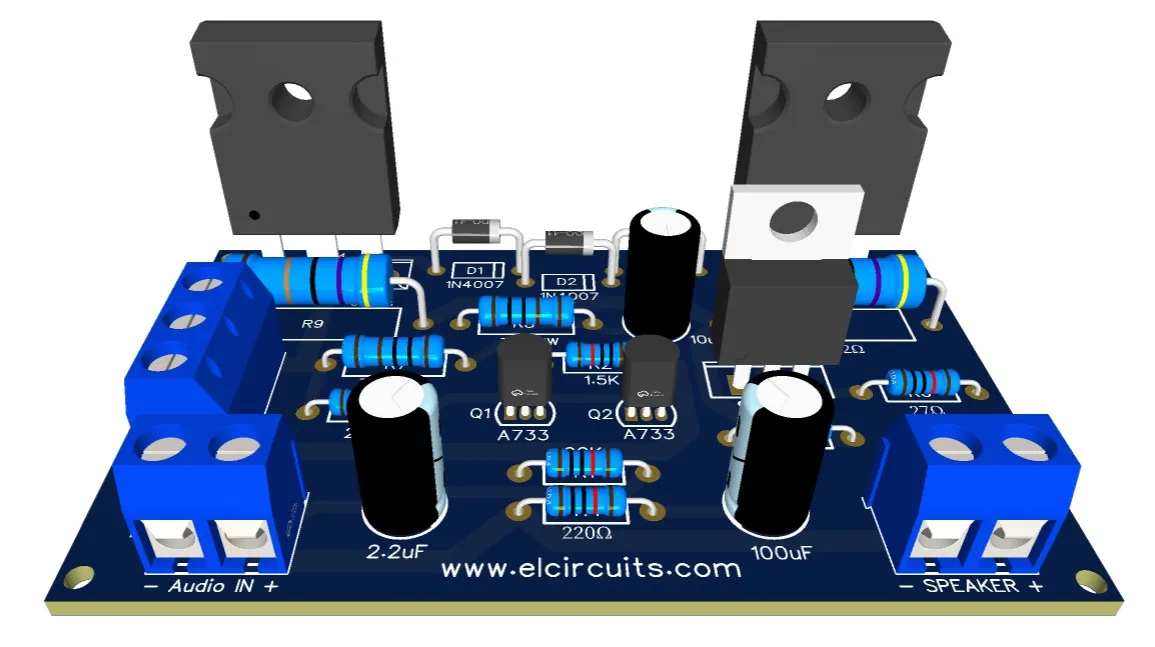

📂 O PCB e Arquivos do Projeto

Para garantir que sua montagem seja um sucesso, preparei um pacote completo com tudo o que você precisa para replicar este projeto. O layout foi desenhado seguindo as melhores práticas para garantir a integridade do sinal e facilitar a soldagem dos componentes.

📦 O pacote inclui:

• Arquivos Gerber (Para fabricação industrial);
• Layout PDF (Para método de transferência por toner);
• Esquema eletrônico completo;
• Imagens de referência e lista de materiais.

📥 BAIXAR ARQUIVOS DO PROJETO

(Download seguro: .ZIP contendo PDF, arquivos Gerber e imagens)

💡 Ideias Frescas para o Seu Próximo Projeto

Gostou deste projeto? Então você vai adorar explorar outros circuitos que preparamos. Cada um com seus recursos únicos e aplicações ideais!

• Amplificador de Potência de 300W RMS Usando Transistores MJL3281A e MJL1302A + PCI
• Amplificador de Som de 50W com apenas 4 transistores Fonte simples + PCI
• Mini Amplificador com 3 Transistores Batendo no SUB 600W RMS + PCI
• Amplificador Simples de 100W RMS com TIP35 e TIP36 + PCI
• Amplificador Hi-Fi de Alta Potência 600W com Transistores MJL4281 e MJL4302 + PCI
• Amplificador de Som 140W RMS com Mosfets IRFP240/IRFP9240 + PCI
• Amplificador de Potência 200W RMS com 2SC5200 e 2SA1943 + PCI

🤔 Perguntas Frequentes (FAQ)

Para garantir que seu projeto seja um sucesso, compilamos respostas para as perguntas mais comuns sobre este circuito de amplificador de 100W.

Posso substituir o TIP142 e TIP147 por outros transistores? 🔽

Sim, você pode substituí-los por outros pares Darlington, desde que tenham classificações de tensão e corrente semelhantes. Equivalentes comuns incluem o 2N6284 (NPN) e 2N6286 (PNP). Verifique sempre o pinout (Base, Coletor, Emissor), pois pode diferir da série TIP.

Realmente preciso de um dissipador de calor para este amplificador? 🔽

Absolutamente. O TIP142 e o TIP147 dissipam calor significativo, especialmente em alto volume. Sem um dissipador de calor adequado (e pasta térmica), eles atingirão a destruição térmica em segundos. Para uma saída de 100W, recomenda-se um grande dissipador de calor com capacidade térmica de pelo menos 1°C/W.

Qual é a diferença entre amplificadores Classe B e Classe AB? 🔽

Amplificadores Classe B usam dois transistores para lidar com cada metade da forma de onda, o que é eficiente, mas pode causar "distorção de crossover". A Classe AB introduz uma pequena tensão de polarização (como nossos diodos D1-D3) para manter os transistores ligeiramente ligados, eliminando essa distorção. Este circuito opera efetivamente como Classe AB devido a essa polarização.

Por que meu amplificador produz um zumbido alto ou ruído de chiado? 🔽

O zumbido geralmente é causado por um "loop de terra" ou má filtragem na fonte de alimentação. Certifique-se de que a tomada central (0V) do seu transformador esteja solidamente conectada ao terra do PCB. Além disso, verifique se C2 e C3 estão instalados corretamente. Mantenha os fios de entrada longe dos fios de energia para evitar interferência eletromagnética.

🎓 Considerações Finais e Encorajamento

Construir um amplificador de 100W é um marco. Requer paciência, atenção aos detalhes e respeito pela segurança. Quando você ouvir aquela primeira nota clara tocando através de alto-falantes que você alimentou, cada bit de esforço terá valido a pena.

Não tenha medo de experimentar, mas meça sempre duas vezes e corte uma vez. Se encontrar problemas, verifique suas soldas, conexões frias são inimigas da confiabilidade. Boa sorte com sua montagem!

✨ Nossa Gratidão e Próximos Passos

Esperamos sinceramente que este guia tenha sido útil e enriquecedor para seus projetos! Obrigado por dedicar seu tempo a este conteúdo.

Seus Comentários são Inestimáveis:

Tem alguma dúvida, sugestão ou correção? Sinta-se à vontade para compartilhá-las nos comentários abaixo! Sua contribuição nos ajuda a refinar este conteúdo para toda a comunidade FVML.

Se você achou este guia útil, compartilhe o conhecimento!

🔗 Compartilhe este Guia

Atenciosamente,

A equipe da FVML ⚡

O post Amplificador de Áudio 100W com TIP142 e TIP147 + PCI apareceu primeiro em FVM Learning.

🌐 Você pode ler este artigo em: English | Español

Olá Entusiastas Tecnológicos!

Se você está começando um projeto de Internet das Coisas (IoT), provavelmente já se deparou com a dúvida: ESP8266, ESP32 ou Arduino? Todos são excelentes microcontroladores, mas cada um tem características próprias que podem influenciar diretamente no sucesso do seu projeto. Neste artigo, vamos comparar de forma clara e prática os três, analisando desempenho, conectividade, consumo de energia e custo-benefício.

🔷 Entendendo o Que São Microcontroladores

O papel dos microcontroladores na IoT

Microcontroladores são o coração dos dispositivos inteligentes. Eles coletam dados de sensores, processam informações e enviam comandos para outros componentes, tudo isso de forma automatizada. Pense neles como pequenos cérebros que dão vida aos seus projetos eletrônicos!

💡 Dica de especialista: Para projetos IoT, o microcontrolador ideal deve ter conectividade integrada, baixo consumo de energia e capacidade de processamento suficiente para lidar com dados de sensores e comunicação em rede.

A diferença Entre Microcontrolador e Microprocessador

Enquanto os microcontroladores possuem memória e periféricos integrados (como ADCs e GPIOs), os microprocessadores dependem de componentes externos. É por isso que microcontroladores são ideais para projetos embarcados e IoT.

🔅 Visão Geral dos Principais Modelos

O Clássico Arduino

O Arduino é uma plataforma open-source baseada em microcontroladores AVR (como o ATmega328P). É muito usado por iniciantes devido à sua simplicidade e ampla comunidade de suporte. É como o “carro popular” dos microcontroladores: confiável, fácil de usar e com muitas “oficinas” disponíveis para aprender!

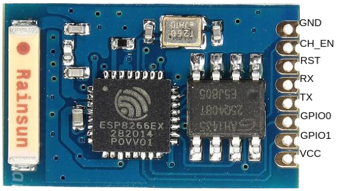

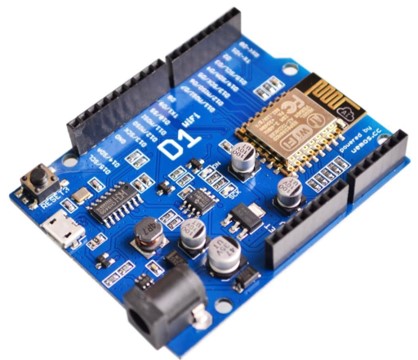

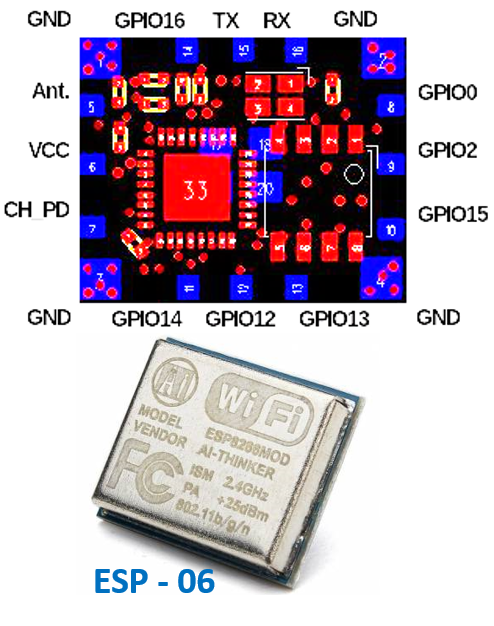

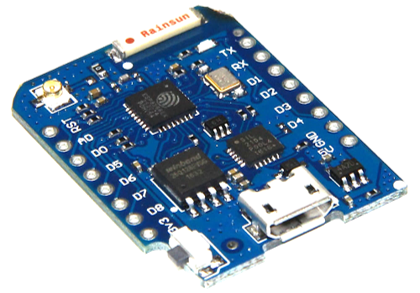

O Revolucionário ESP8266

Criado pela Espressif, o ESP8266 ganhou popularidade por trazer Wi-Fi integrado a um custo baixíssimo, tornando viável a criação de dispositivos conectados sem módulos externos. Foi o responsável por democratizar a IoT caseira!

O Poderoso ESP32

O ESP32 é uma evolução direta do ESP8266, trazendo Wi-Fi, Bluetooth, maior processamento, mais pinos e recursos de baixo consumo, ideal para aplicações profissionais e industriais. Pense nele como o “carro esportivo” dos microcontroladores: potência, recursos e versatilidade!

📊 Comparativo Técnico: ESP8266 vs ESP32 vs Arduino

Característica	ESP8266	ESP32	Arduino Uno
Processador	1 núcleo (80–160 MHz)	Dual-core (240 MHz)	1 núcleo (16 MHz)
Conectividade	Wi-Fi	Wi-Fi + Bluetooth	Nenhuma
Memória RAM	160 KB	520 KB	2 KB
GPIOs	17	36	14
ADC	10 bits	12 bits	10 bits
Suporte IoT	Alto	Muito alto	Baixo
Custo médio	R$ 25–35	R$ 40–60	R$ 60–90

📈 Análise Rápida: O ESP32 oferece o melhor conjunto de recursos para IoT, com conectividade dupla, mais memória e processamento superior. O ESP8266 continua sendo uma opção econômica para projetos mais simples, enquanto o Arduino é ideal para iniciantes e projetos locais.

🧑💻 Facilidade de Programação

Ambiente de desenvolvimento

Todos podem ser programados usando a IDE do Arduino, o que simplifica a curva de aprendizado. O ESP32 e ESP8266 também podem ser programados com MicroPython e PlatformIO, ideais para projetos mais avançados.

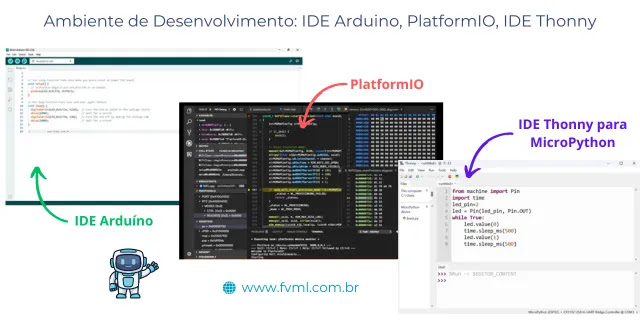

Fig. 3 – IDE Arduino (esquerda), PlatformIO (centro) e Thonny para MicroPython (direita)

Linguagens suportadas

• Arduino: C/C++
• ESP8266/ESP32: C/C++, MicroPython, Lua e até JavaScript (com firmware específico)

✅ Recomendação: Se você já conhece a linguagem Arduino, começar com ESP8266 ou ESP32 usando a mesma IDE será uma transição natural. Para quem prefere Python, o MicroPython no ESP32 é uma excelente opção!

Conectividade e Comunicação

Wi-Fi integrado

Aqui está a grande vantagem dos ESPs. Enquanto o Arduino precisa de módulos externos (como o ESP-01 ou Ethernet Shield), o ESP8266 e ESP32 já vêm prontos para conectar à internet.

Bluetooth no ESP32

O ESP32 se destaca com Bluetooth Classic e BLE (Bluetooth Low Energy), permitindo integração com smartphones, sensores e dispositivos vestíveis.

⚡ Consumo de Energia

Projetos com bateria

O ESP32 possui modos de economia de energia mais avançados (como o Deep Sleep), consumindo poucos microamperes. O ESP8266 também possui esse modo, mas com eficiência menor. O Arduino consome mais, o que o torna menos ideal para dispositivos alimentados por bateria.

🔋 Exemplo prático: Um sensor de temperatura com ESP32 em modo Deep Sleep pode funcionar por meses com uma única bateria de 3.7V, enquanto um Arduino similar precisaria de trocas frequentes ou uma fonte de alimentação contínua.

📎 Recursos Extras

ADC, PWM e sensores

O ESP32 oferece melhor resolução ADC (12 bits), mais canais PWM, e suporte nativo a sensores de toque e comunicação CAN.

Segurança e criptografia

Projetos IoT exigem segurança. O ESP32 possui criptografia AES, SHA e RSA embarcada, algo ausente no Arduino e limitado no ESP8266.

⚠️ Alerta de segurança: Para projetos IoT que lidam com dados sensíveis, o ESP32 oferece recursos de segurança muito mais robustos, essenciais para proteger contra vulnerabilidades comuns em dispositivos conectados.

💰 Custo-Benefício

O ESP8266 ainda reina no quesito baixo custo com boa performance. O ESP32 é ligeiramente mais caro, mas entrega muito mais recursos. O Arduino, por outro lado, é ótimo para aprendizado, mas custa mais e oferece menos para IoT conectada.

👀 Quando Escolher o Arduino

Ideal para iniciantes

Se você nunca programou um microcontrolador, o Arduino é o ponto de partida perfeito. Sua vasta comunidade e simplicidade reduzem drasticamente as barreiras de entrada.

Projetos simples e educacionais

Para automações locais ou protótipos que não exigem internet, o Arduino ainda é uma excelente escolha.

🎓 Projetos educacionais ideais para Arduino:

• Robótica básica
• Controle de LEDs e motores
• Sensores de proximidade e temperatura
• Pequenos jogos e displays

🤷♂️ Quando Escolher o ESP8266

Para quem busca Wi-Fi barato

O ESP8266 é a escolha perfeita se você quer conectar sensores ou dispositivos à nuvem sem gastar muito.

Aplicações típicas

• Termômetros Wi-Fi
• Tomadas inteligentes
• Monitoramento remoto via MQTT

💡 Caso de sucesso: Um sistema de irrigação inteligente que monitora a umidade do solo e controla válvulas remotamente pode ser implementado com ESP8266 a um custo muito baixo, enviando dados para um aplicativo via Wi-Fi.

🤔 Quando Escolher o ESP32

Projetos mais robustos

Se você precisa de desempenho, conectividade Bluetooth e vários periféricos, o ESP32 é imbatível.

Aplicações típicas

• Automação residencial
• Robôs inteligentes
• Dispositivos vestíveis (wearables)
• Gateways IoT

🚀 Projeto avançado: Um assistente de voz pessoal com display touchscreen, conectividade Wi-Fi e Bluetooth, e controle de dispositivos por comandos de voz é perfeitamente viável com um único ESP32, graças ao seu poder de processamento dual-core e múltiplas interfaces.

🧩 Compatibilidade com Sensores e Módulos

Tanto o ESP8266 quanto o ESP32 são compatíveis com a maioria dos sensores usados no Arduino (DHT11, BMP280, HC-SR04, etc.), tornando a migração simples.

👉 Suporte e Comunidade

O Arduino ainda possui a comunidade mais grande e ativa. Mas o ESP8266 e ESP32 vêm crescendo rapidamente, com milhares de fóruns, bibliotecas e tutoriais atualizados.

🌐 Onde encontrar ajuda:

• Arduino: Fórum oficial, Arduino Stack Exchange, Instructables
• ESP8266/ESP32: GitHub, ESP32 Forum, Random Nerd Tutorials, Hackaday.io

🎯 Qual É o Melhor para Iniciar na IoT?

Se o foco for aprender o básico, comece com o Arduino Uno. Mas se o objetivo for criar dispositivos conectados reais, o ESP8266 ou ESP32 são claramente superiores.

💡 Ideias para o sua Próxima Leitura

Gostou deste artigo? Então você vai adorar explorar outros artigos que preparamos. Cada um com suas particularidades e aplicações ideais!

• Arduino: O Que É, Como Funciona e Por Que Você Deveria Começar a Usar!
• Tipos de Arduino: Guia Completo para Escolher a Placa Ideal
• Qual a Linguagem de Programação Utilizada no Arduino?
• Arduino UNO R3: Pinagem (Pinout) – Características!

🧾 Conclusão: A Escolha Certa Depende do Seu Projeto

Não existe uma resposta única.

• Quer algo simples e educativo? Vá de Arduino.
• Precisa de Wi-Fi barato? Escolha o ESP8266.
• Busca potência e flexibilidade? O ESP32 é o caminho ideal.

Em resumo: o ESP8266 foi o que popularizou a IoT caseira, o ESP32 a profissionalizou, e o Arduino continua sendo a porta de entrada para todos que desejam aprender eletrônica de forma divertida.

---

🤔 Dúvidas Frequentes (FAQ)

Para garantir que seu projeto seja um sucesso, compilamos algumas das perguntas mais comuns sobre este carregador. Confira!

Posso usar sensores Arduino no ESP8266 ou ESP32? 🔽

Sim! A maioria dos sensores compatíveis com Arduino (como DHT11, BMP280, HC-SR04, etc.) funcionam perfeitamente nos ESPs. Você pode precisar ajustar as bibliotecas ou pinos, mas o hardware é compatível.

Qual consome menos bateria? 🔽

O ESP32 tem os modos de economia de energia mais eficientes, especialmente o modo Deep Sleep. Para projetos alimentados por bateria, o ESP32 é geralmente a melhor escolha.

É difícil migrar de Arduino para ESP? 🔽

Não! Você pode programar os ESPs usando a mesma IDE do Arduino e linguagem C/C++. A transição é bastante natural, especialmente se você já está familiarizado com a programação Arduino.

Posso usar Arduino e ESP juntos no mesmo projeto? 🔽

Sim! Muitos projetos usam Arduino para controle local e um ESP8266 como módulo Wi-Fi. O ESP32 também pode ser usado como processador principal ou como co-processador em projetos mais complexos.

Qual é o melhor para um iniciante em IoT? 🔽

Se você já tem experiência com Arduino, o ESP8266 é um excelente próximo passo para adicionar conectividade Wi-Fi aos seus projetos. Se está começando do zero, talvez seja melhor aprender o básico com Arduino primeiro.

🎯 Gostou Deste Artigo?

Deixe seu comentário abaixo com suas dúvidas ou experiências com estes microcontroladores!

✨ Nossa Gratidão e Próximos Passos

Esperamos sinceramente que este guia tenha sido útil e enriquecedor para seus projetos! Obrigado por dedicar seu tempo a este conteúdo.

Seus Comentários são Inestimáveis:

Tem alguma dúvida, sugestão ou correção? Sinta-se à vontade para compartilhá-las nos comentários abaixo! Sua contribuição nos ajuda a refinar este conteúdo para toda a comunidade FVML.

Se você achou este guia útil, compartilhe o conhecimento!

🔗 Compartilhe este Guia

Atenciosamente,

Toda Equipe FVML ⚡

O post ESP32 vs ESP8266 vs Arduino: Guia Completo para Seu Projeto IoT apareceu primeiro em FVM Learning.

Olá, entusiasta da eletrônica! Hoje vamos mergulhar no fascinante mundo do
processamento de áudio com um projeto que vai transformar completamente sua
experiência sonora: um
equalizador ativo de 3 bandas utilizando o versátil
CI LF353. Este circuito permite controlar independentemente
as frequências graves (bass), médios (mid) e
agudos (treble), dando a você poder total sobre o som do seu
sistema de áudio.

O LF353 é um amplificador operacional de alta performance com
entradas JFET (Junction Gate Field-Effect Transistor),
projetado para oferecer largura de banda impressionante, baixíssimas correntes
de polarização de entrada e tensão de offset compensada internamente. Essas
características o tornam perfeito para aplicações de áudio de alta fidelidade,
onde a pureza do sinal é fundamental.

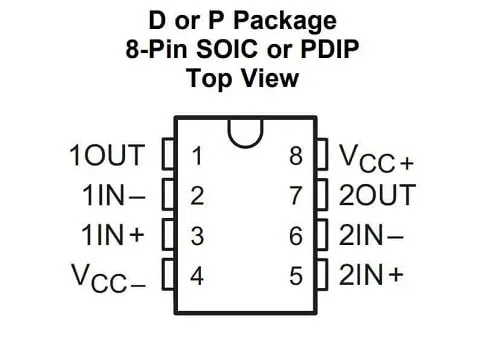

⚙️ Características Técnicas do CI LF353

Antes de mergulharmos no circuito, vamos entender por que o LF353 é tão
especial para aplicações de áudio:

• Tensão de Offset Ajustada Internamente: 10 mV
• Baixa Corrente de Polarização de Entrada: 50pA
• Baixa Tensão de Ruído de Entrada: 25 nV/√Hz
• Baixa Corrente de Ruído de Entrada: 0.01 pA/√Hz
• Larga Banda de Ganho: 4 MHz
• Alta Taxa de Subida (Slew Rate): 13V/μs
• Baixa Corrente de Alimentação: 3.6 mA
• Alta Impedância de Entrada: 10¹²Ω
• Baixa Distorção Harmônica Total: ≤0.02%
• Baixo Ruído 1/f: 50 Hz
• Tempo de Estabelecimento Rápido (0.01%): 2 μs

🛠️ Funcionamento do Circuito Equalizador

Nosso equalizador de 3 bandas utiliza o CI LF353 para criar
filtros ativos que permitem o controle independente das frequências. A
magia está nos capacitores, que determinam as frequências de
corte: quanto maior a capacitância, menores serão as frequências de corte.

Este projeto é um equalizador gráfico de 2 oitavas com
3 bandas de controle, com frequências de corte em:
150Hz, 1kHz e 12kHz. Esses pontos foram estrategicamente
escolhidos para cobrir as regiões mais importantes do espectro audível:

• 150Hz: Controla os graves fundamentais, perfeito para dar
  mais “peso” a baixos e tambores
• 1kHz: Região das frequências médias onde a inteligibilidade
  da voz humana se concentra
• 12kHz: Responsável pelos brilhos e detalhes finos, como
  pratos de bateria e harmônicos

Embora tenhamos projetado este circuito com o LF353, você
pode substituí-lo por outros CIs compatíveis com o mesmo pinout, como:
LM1558, RC4558, LM358,
entre outros. No entanto, lembre-se que as características de desempenho podem
variar, afetando a qualidade final do áudio.

A tensão de alimentação recomendada está entre
±11V e ±15V, mas o CI suporta até
±18V máximo. O consumo de corrente do CI é de
6.5mA máximo e 3.6mA médio, tornando-o
bastante eficiente em termos de energia.

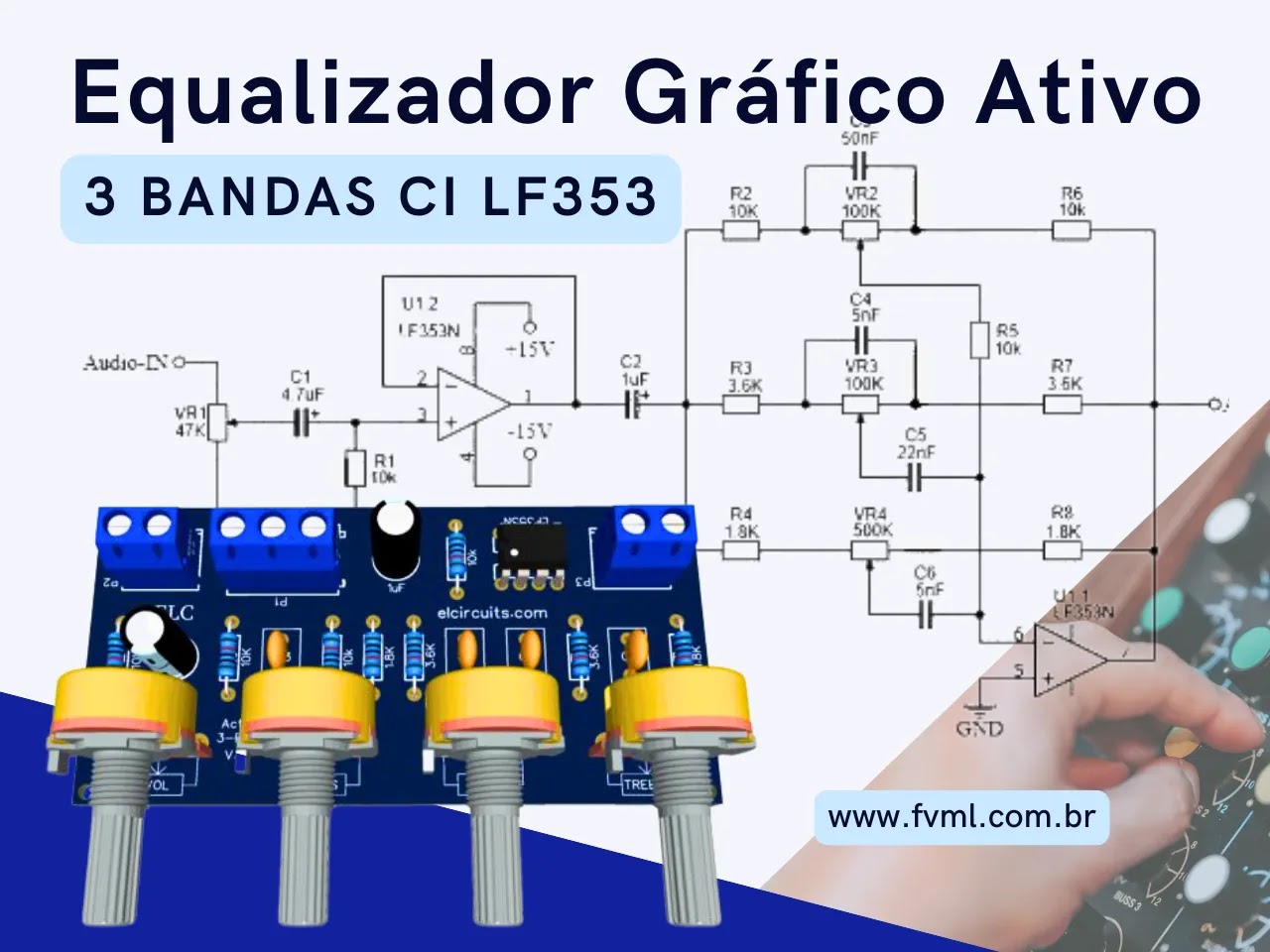

🔌 Diagrama Esquema do Circuito

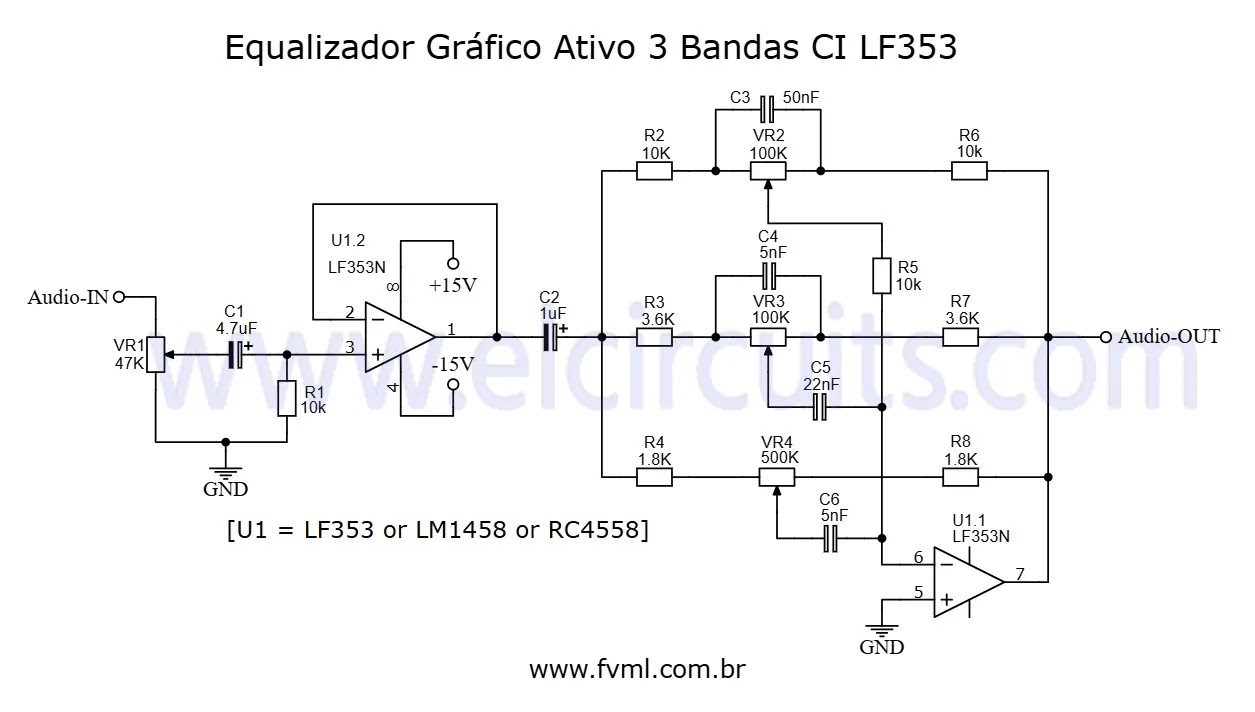

Na Figura 3 abaixo, apresentamos o esquema completo do
circuito equalizador de 3 bandas. Você pode baixar os
arquivos do projeto na seção de downloads no final deste artigo.

🛠️ Lista de Componentes

Para montar seu equalizador, você precisará dos seguintes componentes:

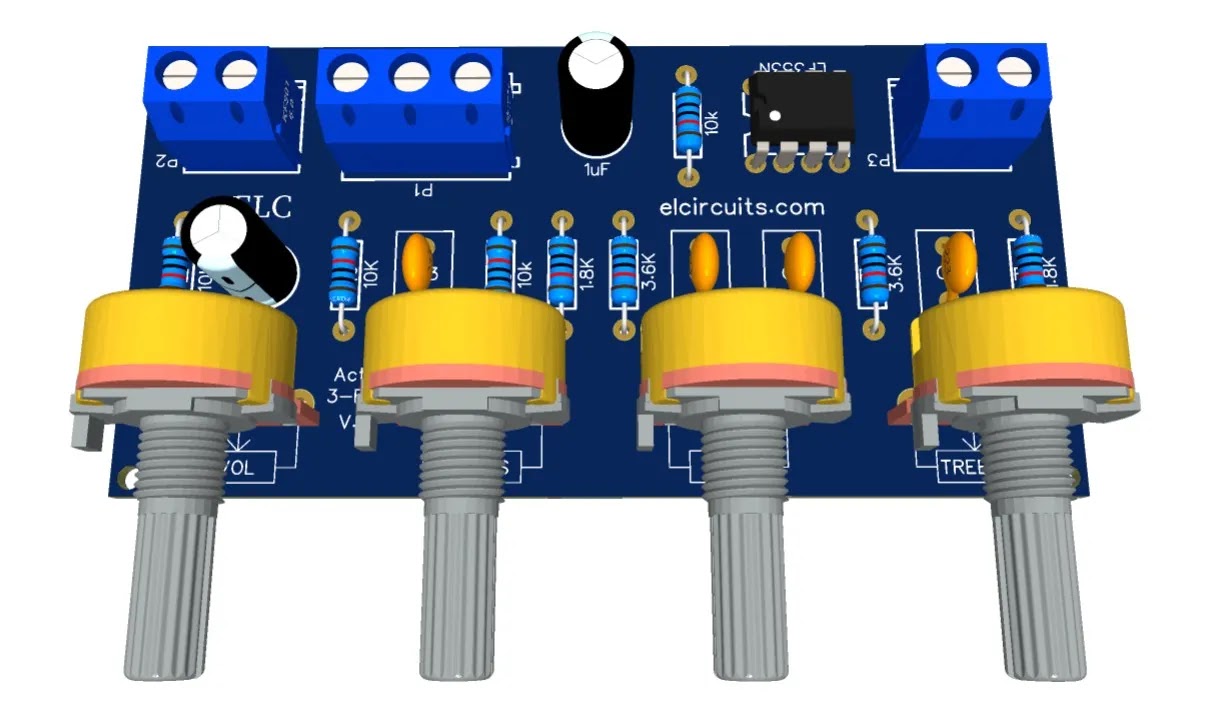

🖨️ Placa de Circuito Impresso (PCB)

Para facilitar sua montagem, disponibilizamos os arquivos da
Placa de Circuito Impresso (PCB) projetada especificamente
para este equalizador. O PCB foi cuidadosamente planejado para minimizar
interferências e garantir a máxima qualidade do sinal.

Os arquivos estão disponíveis nos formatos GERBER, PDF e PNG, cobrindo todas
as suas necessidades, seja para uma montagem caseira ou para enviar a uma
fabricação profissional. O layout do PCB segue as melhores práticas de design
de circuitos de áudio, com trilhas devidamente dimensionadas e posicionamento
estratégico dos componentes.

📥 Link para Download Direto

Para baixar os arquivos necessários para montar o circuito eletrônico, basta
clicar no link direto fornecido abaixo:

🔧 Guia de Montagem e Teste

Agora que você já tem todos os componentes e o PCB, vamos ao passo a passo da
montagem:

🎵 Aplicações e Possibilidades

Seu novo equalizador ativo de 3 bandas pode ser utilizado em
diversas aplicações de áudio:

🎓 Conclusão e Próximos Passos

Parabéns! Agora você tem em mãos um
equalizador ativo de 3 bandas de alta qualidade que irá
transformar sua experiência com áudio. Este projeto não apenas oferece
controle preciso sobre o som, mas também representa um excelente aprendizado
sobre circuitos de áudio e processamento de sinais.

👋 E por hoje é só, espero que tenhamos alcançado suas expectativas!

Agradecemos por visitar o nosso blog e esperamos tê-lo(a) novamente por
aqui em breve. Não deixe de conferir nossos outros conteúdos sobre
tecnologia e assuntos variados.

🙏 Se inscreva no nosso Blog! Clique Aqui – FVM Learning!

Nos ajude a divulgar nosso trabalho, compartilha nas redes
sociais, Facebook, Instagram, nos grupos de WhatsApp, uma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

O post Equalizador Gráfico Ativo 3 Bandas CI LF353: Projeto Completo + PCI apareceu primeiro em FVM Learning.

Olá Entusiastas da Eletrônica!

Você já ficou frustrado com carregadores USB para carro que parecem levar uma
eternidade para carregar seu smartphone? Ou pior, que simplesmente não
conseguem fornecer energia suficiente para seus dispositivos mais exigentes?

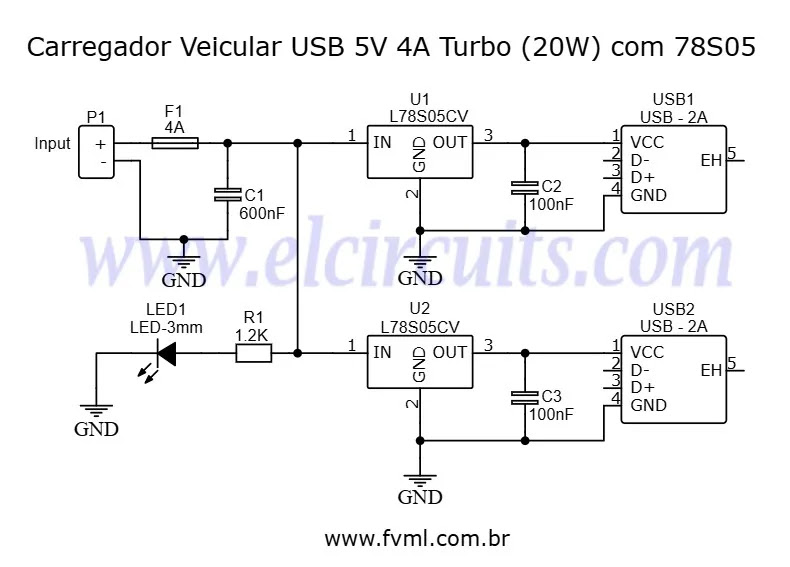

Hoje vamos resolver esse problema de forma definitiva! Apresento a você um
projeto simples, mas poderoso: um carregador USB 5V 4A para carro que
vai revolucionar sua experiência de recarga em trânsito.

Este circuito é um conversor DC inteligente que extrai energia do
acendedor de cigarros do seu veículo e transforma a
voltagem de 12V da bateria em uma
voltagem estabilizada de 5V, o padrão universal para dispositivos
USB. Mas aqui está o diferencial: enquanto a maioria dos carregadores
comerciais oferece entre 400mA e 600mA, este projeto entrega robustos
4 Amperes (2A por porta), mais que suficiente para carregar
simultaneamente dois smartphones modernos, tablets ou qualquer outro gadget
exigente.

O segredo por trás deste desempenho impressionante é o
circuito integrado LM78S05, um regulador de tensão robusto e confiável
que torna este projeto extremamente fácil de montar, mesmo para iniciantes em
eletrônica. Vamos mergulhar nos detalhes técnicos de uma forma que até mesmo
quem está começando a aventurar-se no mundo dos circuitos eletrônicos possa
entender e aplicar!

🤷 Entendendo o Coração do Circuito: O Regulador L78S00

Antes de continuarmos, vamos fazer uma pausa para conhecer melhor o
protagonista do nosso projeto: a série L78S00 de reguladores de tensão
positivos de três terminais. Pense neles como os “guardiões da voltagem” –
componentes dedicados a manter a tensão elétrica estável, independentemente
das flutuações que possam ocorrer no sistema elétrico do seu carro.

Disponíveis em encapsulamentos TO-220 e TO-3, esses reguladores
vêm em várias versões com tensões de saída fixas (5V, 7.5V, 9V, 10V, 12V, 15V,
18V e 24V), tornando-os incrivelmente versáteis para uma ampla gama de
aplicações eletrônicas. Para o nosso projeto, estamos usando especificamente o
modelo 78S05, que fornece uma saída estável de 5V.

O que torna esses reguladores tão especiais é sua inteligência embutida. Cada
unidade possui limitação de corrente interna,
proteção contra desligamento térmico e proteção de área segura.
Em termos simples, eles são praticamente indestrutíveis quando usados
corretamente! Se ocorrer um curto-circuito ou sobrecarga, o regulador
simplesmente se desliga para se proteger, evitando danos ao circuito e aos
seus dispositivos.

Com um dissipador de calor adequado (incluído em nosso projeto), esses
reguladores podem fornecer mais de 2A de corrente de saída – o que os
torna perfeitos para aplicações de alta demanda como o nosso carregador USB.

⚡ Características Destacadas do L78S00

🔌 Diagrama Esquemático: Como o Circuito Funciona!

Agora que já conhecemos o componente principal, vamos entender como tudo se
conecta para transformar os 12V do seu carro nos 5V perfeitos para seus
dispositivos USB. Na Figura 2, abaixo, apresentamos o diagrama
esquemático completo do nosso carregador USB 5V 4A.

O princípio de funcionamento é elegante em sua simplicidade. Quando você
conecta o conversor ao acendedor de cigarros do seu carro, a energia flui
através do fusível de proteção (F1) e do capacitor de entrada (C3), que ajuda
a estabilizar a tensão de entrada. A partir daí, essa energia é dividida entre
dois reguladores 78S05 (U1 e U2), cada um responsável por uma porta USB.

Cada regulador 78S05 recebe os 12V (que podem variar entre 11V e 14.5V
dependendo do estado da bateria e se o motor está ligado) e os converte
magicamente em 5V estáveis e precisos. Os capacitores C1 e C2 ajudam a filtrar
qualquer ruído ou ripple, garantindo uma saída limpa e estável para seus
dispositivos.

O resultado final é uma corrente total de saída de 4 Amperes (2A para
cada porta USB), mais que suficiente para carregar rapidamente qualquer
dispositivo USB moderno. E aqui está o melhor: o circuito possui
proteção contra sobrecarga, o que significa que, em caso de
curto-circuito na saída ou se um dispositivo exigir mais corrente do que o
especificado, o regulador simplesmente se desligará até que a situação seja
normalizada.

📱 Compatibilidade com Dispositivos Modernos

Você pode estar se perguntando: “Este carregador funcionará com meu
smartphone/tablet moderno que suporta carregamento rápido?” A resposta é sim,
com algumas ressalvas importantes. Este circuito fornece uma saída padrão de
5V a até 2A por porta, o que é compatível com a maioria dos dispositivos. No
entanto, protocolos de carregamento rápido mais avançados (como Qualcomm Quick
Charge, USB Power Delivery, etc.) requerem circuitos mais complexos que podem
negociar tensões mais altas com o dispositivo.

Dito isso, para carregamento padrão e até mesmo para muitos dispositivos que
suportam carregamento rápido a 5V, este circuito fornecerá uma carga robusta e
confiável, muitas vezes mais rápida do que os carregadores genéricos de baixa
potência encontrados no mercado.

📝 Lista de Componentes: Tudo Que Você Precisa

Para montar este projeto, você precisará dos seguintes componentes. Recomendo
adquirir peças de qualidade para garantir a durabilidade e segurança do seu
carregador:

🖨️ Placa de Circuito Impresso (PCI)

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito eletrônico,
basta clicar no link direto disponibilizado abaixo:

Link para Baixar: Layout PCB, PDF, GERBER, JPG

🎓 Conclusão: Seu Próprio Carregador de Alta Performance

Com este projeto, você não apenas economiza dinheiro em comparação com os
carregadores comerciais, mas também ganha conhecimento valioso sobre
eletrônica de potência e reguladores de tensão. Mais importante ainda, você
terá um carregador robusto, confiável e de alta performance que superará a
maioria das opções disponíveis no mercado.

Lembre-se que a eletrônica é uma jornada de aprendizado contínuo. Este projeto
pode ser o ponto de partida para modificações mais avançadas, como adicionar
indicadores de carga, implementar protocolos de carregamento rápido, ou até
mesmo criar uma versão com saída ajustável para diferentes dispositivos.

Artigo original publicado na ELC (inglês) – 7 de fevereiro de 2022

👋 E por hoje é só, espero que tenhamos alcançado suas expectativas!

Agradecemos por visitar o nosso blog e esperamos tê-lo(a) novamente por
aqui em breve. Não deixe de conferir nossos outros conteúdos sobre
tecnologia e assuntos variados.

🙏 Se inscreva no nosso Blog! Clique Aqui – FVM Learning!

Nos ajude a divulgar nosso trabalho, compartilha nas redes
sociais, Facebook, Instagram, nos grupos de WhatsApp, uma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

O post Carregador Veicular USB 5V 4A Turbo (20W) com 78S05 – DIY Completo + PCI apareceu primeiro em FVM Learning.

Aprenda a construir um carregador automático programável para baterias de
lítio com corrente de até 500mA usando o IC LTH7R. Ideal para projetos
eletrônicos compactos!

Carregador de Bateria Programável 4.2V, Corrente até 500mA usando CI LTH7R

🌟 Características Principais do LTH7R

O CI LTH7R possui proteção e controle de temperatura,
ajustando automaticamente a corrente de carregamento para limitar a alta
temperatura no chip. Isso é como ter um termostato inteligente que protege
seu circuito contra superaquecimento!

📌 Dica de especialista: Esta característica de proteção térmica é
especialmente importante em projetos compactos onde a dissipação de calor
é limitada. Ela garante a longevidade do circuito e da bateria.

A tensão de carregamento é fixada em 4.2V, e a corrente de
carregamento pode ser ajustada através de um resistor externo. Quando a
tensão de flutuação é alcançada e a corrente de carregamento cai para
1/10 da corrente definida no circuito, o
CI LTH7R completa automaticamente o processo de
carregamento.

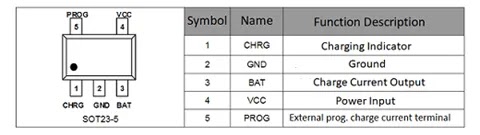

Fig. 2 – Pinout do IC LTH7R

🛠️ Especificações Técnicas Detalhadas

🔧 Programação da Corrente de Carga

🔌 Diagrama Esquemático do Circuito

Na Figura 3, abaixo, apresentamos o diagrama esquemático completo do
nosso
Carregador de Bateria Programável 4.2V com corrente de até 500mA usando o
CI LTH7R. Pense neste esquema como o “mapa do tesouro” que guiará sua montagem!

Todos os componentes do circuito são do tipo SMD (Surface-Mount
Device), o que garante um design extremamente compacto. A entrada de
alimentação é feita por soldagem direta na PCI, tornando-o perfeito para
projetos onde o espaço é um recurso precioso.

⚠️ Nota do Especialista

Os capacitores são do tipo eletrolíticos SMD. No entanto, se você tiver
acesso a capacitores de tântalo, pode usá-los! Eles oferecem uma melhor
performance e um perfil mais baixo, otimizando ainda mais o espaço físico
do seu projeto.

Uma das grandes vantagens deste circuito é sua versatilidade de alimentação.
Ele suporta uma tensão de entrada entre 4.4V e 7V, sendo o
valor recomendado de 5V. Isso é excelente notícia, pois significa que
você pode carregar sua bateria diretamente em uma
porta USB do seu computador ou usando
carregadores de celular comuns!

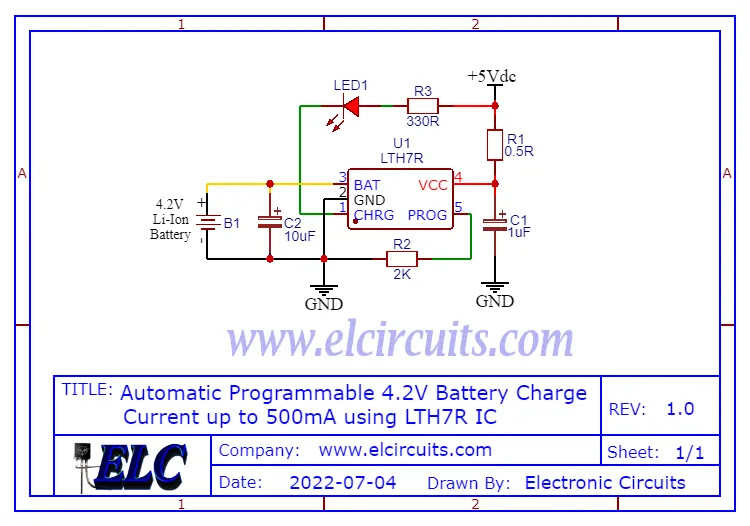

Fig. 3 – Esquema Elétrico do Carregador Programável 4.2V, 500mA usando CI LTH7R

🔗 Explore Mais Projetos Incríveis

🖨️ Placa de Circuito Impresso (PCI)

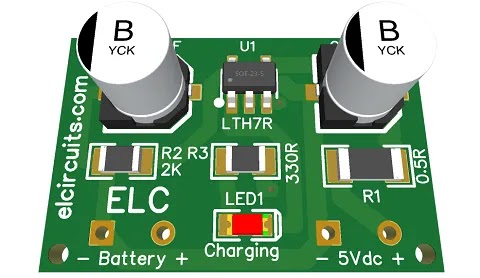

Para facilitar sua vida, na Figura 4, disponibilizamos os arquivos da
PCI – Placa de Circuito Impresso. Os arquivos estão nos formatos GERBER, PDF e PNG, cobrindo todas as suas
necessidades, seja para uma montagem caseira ou para enviar a uma fabricação
profissional.

E o melhor de tudo: os arquivos estão disponíveis para
download gratuito diretamente do servidor MEGA, através de um
link direto, sem qualquer complicação ou redirecionamento!

Fig. 4 – Carregador de Bateria Programável 4.2V: Guia Completo com CI LTH7R

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito eletrônico,
basta clicar no link direto disponibilizado abaixo:

Link para Baixar: Layout PCB, PDF, GERBER, JPG

🧾 Conclusão e Próximos Passos

{
“@context”: “https://schema.org”,
“@type”: “FAQPage”,
“mainEntity”: [{
“@type”: “Question”,
“name”: “Posso usar este carregador para baterias NiMH?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Não. Este circuito foi projetado especificamente para baterias de íon-lítio (Li-Ion) e lítio-polímero (LiPo), que requerem uma tensão de carga constante de 4.2V. Baterias NiMH utilizam um método de carga diferente.”
}
},{
“@type”: “Question”,
“name”: “E se eu usar um resistor R_prog de valor diferente?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “A corrente de carga será ajustada de acordo com a fórmula I_bat = 1000 / R_prog. Um resistor de valor maior resultará em uma corrente menor, e vice-versa. Certifique-se de usar um valor que não exceda os 500mA máximos do IC.”
}
},{
“@type”: “Question”,
“name”: “É seguro deixar a bateria carregando durante a noite?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Sim! O LTH7R possui um corte automático. Quando a bateria atinge a carga total (a corrente cai para 1/10 do valor programado), o circuito interrompe o processo de carga, evitando sobrecarga.”
}
},{
“@type”: “Question”,
“name”: “Posso alimentar este circuito diretamente de uma bateria de 9V?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Não é recomendado. A faixa de tensão de entrada do circuito é de 4.4V a 7V. Uma tensão de 9V pode danificar permanentemente o IC LTH7R. Use uma fonte de 5V, como uma porta USB ou um carregador de celular.”
}
}]
}

O post Carregador de Bateria Programável 4.2V: Guia Completo com CI LTH7R + PCI apareceu primeiro em FVM Learning.

📡 O que é o ESP8266?

O ESP8266 é um System‑on‑Chip (SoC) criado
pela Espressif Systems. Ele combina um processador
Tensilica L106 de 32 bits, portas GPIO programáveis e um stack TCP/IP
completo com Wi‑Fi 2,4 GHz (802.11 b/g/n, WPA/WPA2). Ideal para projetos que
precisam de conexão à internet sem módulos adicionais.

📚 Tipos de Módulos ESP8266

No mercado brasileiro há mais de dez variantes. Vamos cobrir os mais
populares – do ESP‑01 ao ESP‑13 –
destacando tamanho, número de GPIOs, memória Flash e antena. Assim você
escolhe o modelo que melhor se encaixa no seu projeto.

🔧 Características Técnicas Gerais da Plataforma ESP8266

Todos os módulos compartilham o mesmo chip base ESP8266EX.
Confira as especificações fundamentais:

• Processador: Tensilica L106 – 32 bits (modo reduzido de 16 bits)

• Clock: 80 MHz (padrão) ou 160 MHz (overclock)
• Alimentação: 3,3 V DC (essencial para evitar danos)
• Consumo de corrente:
  • TX (802.11b, 11 Mbps): ≈ 170 mA
  • RX (802.11n): ≈ 56 mA
  • Deep Sleep: ≈ 10 µA
• RAM: 80 KB (dados) + 32 KB (instruções) + 16 KB (sistema)
• Flash: 512 KB – 16 MB (varia por modelo)
• Wi‑Fi: 802.11 b/g/n, 2,4 GHz, suporte a soft‑AP e Wi‑Fi
  Direct
• Stack de rede: TCP/IP integrado no chip

📋 Comparativo Detalhado por Módulo

ESP-01: O pioneiro compacto

O ESP-01 existe em duas versões, diferenciadas pela cor: o módulo azul tem
500KB de memória Flash e o módulo preto tem 1MB de memória
Flash. É um módulo bastante popular, medindo 24,75 x 14,5 mm, com
2 GPIOs disponíveis.

Fig. 2 – Módulo ESP8266 ESP01

ESP-02: Conectividade aprimorada

Medindo 14,7 x 14,2 mm, este módulo utiliza conector U.FL para
antena externa, sendo excelente para quem deseja melhorar o ganho do sinal e
fazer transmissão a longa distância. Possui 3 GPIOs disponíveis.

Fig. 3 – Módulo ESP8266 ESP02

ESP-03: Proteção contra interferências

Este módulo possui uma antena de cerâmica, que ajuda na proteção contra
interferências. Ele tem um pino de antena onde você pode soldar uma antena
externa. Mede 12,2 x 17,4mm e possui 7 GPIOs disponíveis.

Fig. 4 – Módulo ESP8266 ESP03

• Pinos Disponíveis: 7 GPIOs

• Memória Flash: 4MB ou 8MB (dependendo da versão)

• Antena: Cerâmica integrada + conector para antena externa

•
  Observação Técnica: Ideal para ambientes com interferências devido à
  proteção da antena de cerâmica


ESP-04: Minimalismo para integração

Medindo 14,7 x 12,1mm, este módulo não possui antena onboard, apenas
um pino de antena soldável para uso com antena externa. Possui 7
GPIOs disponíveis.

Fig. 5 – Módulo ESP8266 ESP04

ESP-05: O modem Wi-Fi para outros microcontroladores

Este módulo é um pouco diferente dos outros: não possui GPIOs e foi
desenvolvido para projetos de IoT que necessitam apenas de conexão
com a internet por baixo custo. Por exemplo, pode ser usado com Arduino,
Raspberry, microcontrolador PIC ou qualquer outro sistema que precise
se comunicar com a internet. Possui conector U.FL para antena externa
e mede 14,2 x 14,2mm.

Fig. 6 – Módulo ESP8266 ESP05

ESP-06: Compacto para wearables

Possui 7 GPIOs, e tanto a antena quanto suas conexões são soldáveis
na parte inferior do módulo. Mede 14,2 x 14,7mm. Este é um tipo de
ESP minimalista, ideal para projetos vestíveis.

Fig. 7 – Módulo ESP8266 ESP06

ESP-07 / ESP-07S: Versatilidade com antena externa

O ESP-07 e o 07s possuem 9 GPIOs. As diferenças entre
eles são: o 07 vem com dois tipos de antena (cerâmica e conector
U.FL), tem 1MB de memória Flash, conexões soldáveis na parte
inferior e mede 10 x 14mm. Já o 07s tem apenas o conector de antena
U.FL e 4MB de memória Flash.

Fig. 8 – Módulos ESP8266 ESP07 & ESP07S

ESP-08: Dissipação térmica aprimorada

Assim como o ESP-06, este módulo possui conexões e antena soldáveis,
com 7 GPIOs disponíveis. Mede 17 x 16mm.

Fig. 9 – Módulo ESP8266 ESP08

ESP-09: Ultra-compacto para espaços limitados

Este é um dos módulos mais compactos, medindo apenas 10x10mm. Tem
seus contatos soldados por baixo do módulo, com 6 GPIOs disponíveis.
Não tem proteção metálica contra interferências, portanto não é muito
recomendado para uso em locais com muitas interferências eletromagnéticas.

Fig. 10 – Módulo ESP8266 ESP09

ESP-10: Alternativa ao ESP-05

Assemelha-se ao ESP-05, não tem opções de GPIOs. A única
diferença notável entre ambos é a antena deste módulo, que é soldável,
enquanto o ESP-05 tem conexão U.FL. Suas medidas são:
14,2x10mm.

Fig. 11 – Módulo ESP8266 ESP10

ESP-11: Simples e funcional

Este modelo tem apenas 2 GPIOs disponíveis e também não tem proteção
metálica dos CIs. Suas medidas são: 14,2x10mm.

Fig. 12 – Módulo ESP8266 ESP11

ESP-12E & ESP-12F: Os mais populares e versáteis

Estes módulos são bastante semelhantes. Se não estiver impresso na placa
qual modelo é, podemos identificá-los pela antena: a do 12F tem a
antena mais espaçada e diferenciada dos outros modelos. Ambos possuem
4MB de memória Flash e medem 24.0 x 16.0mm.

Fig. 13 – Módulo ESP8266 ESP12E

Fig. 14 – Módulo ESP8266 ESP12F

ESP-13: Robustez para aplicações industriais

Este modelo possui 9 GPIOs, medindo 20.0 x 19.9mm, com
4MB de memória flash. Existem mais modelos de ESPs no mercado, mas
abordamos aqui os mais conhecidos e fáceis de encontrar no Brasil.

Fig. 15 – Módulo ESP8266 ESP13

📦 Módulos Embarcados com ESP8266: Facilitando o desenvolvimento

Além dos módulos básicos, existem placas de desenvolvimento que incorporam o
ESP8266 com recursos adicionais, facilitando o desenvolvimento de projetos.
Essas placas são ideais para iniciantes e para prototipagem rápida.

NODE MCU ESP8266: O favorito dos makers

O NODE MCU ESP8266 tem formato compacto, ótimo para projetos com
pouco espaço físico. Seu único inconveniente é que não se adapta bem às
Protoboards (seriam necessárias duas Protoboards juntas para acomodá-lo).

Fig. 16 – Placa de desenvolvimento NodeMCU ESP8266

WEMOS D1 R2: A ponte para o Arduino

O WEMOS D1 R2 assemelha-se a um Arduino, projetado para quem já
desenvolve projetos com Arduino e não quer ter dificuldades na transição.
Com ele, também podemos programar na plataforma Arduino.

Fig. 17 – Placa de desenvolvimento WEMOS D1 R2

🔛 NodeMCU ESP32 e Wemos D1 Mni Pro: A Evolução

Também temos os modelos NODE MCU ESP32 e WEMOS D1 MINI PRO,
que são bastante utilizados, embora não na mesma proporção que os
anteriores.

NodeMCU ESP32: O sucessor poderoso

Quando falamos do ESP32, estamos falando de um nível acima, pois além
de ter o dobro do poder de processamento do ESP8266, tem tecnologia
Bluetooth e WiFi embarcadas. A quantidade de GPIOs é bem
superior à do ESP8266, com outras grandes vantagens que veremos na
comparação abaixo.

Fig. 18 – Placa de desenvolvimento NodeMCU ESP32

Wemos D1 Mini Pro: Compacto e Poderoso

O Wemos D1 Mini Pro foi projetado de forma diferente do
Wemos D1 R2, com o objetivo de minimizar seu espaço físico para
projetos que requerem o menor tamanho possível.

Fig. 19 – Placa de desenvolvimento Wemos D1 Mini Pro

� Especificações Técnicas do ESP8266 (Resumo)

🔗 Explore Mais Projetos Relacionados

📺 Vídeo Complementar

🧾 Conclusão: Por que o ESP8266 Continua Relevante?

O ESP8266 revolucionou o mundo dos microcontroladores ao oferecer
conectividade Wi-Fi integrada a um custo acessível. Suas inúmeras
aplicações, desde automação residencial até projetos de IoT, o tornaram uma
escolha popular entre entusiastas e profissionais.

Mesmo com o lançamento do ESP32, o ESP8266 continua sendo uma excelente
opção para muitos projetos, especialmente aqueles que exigem baixo consumo
de energia e custos reduzidos. Sua comunidade ativa, vasta documentação e
compatibilidade com a plataforma Arduino garantem seu lugar no ecossistema
de desenvolvimento de IoT.

Esperamos que este guia completo tenha ajudado você a entender melhor as
especificações, diferenças e aplicações do ESP8266. Se você tem alguma
dúvida ou gostaria de compartilhar seus projetos com ESP8266, deixe um
comentário abaixo!

{
“@context”: “https://schema.org”,
“@type”: “FAQPage”,
“mainEntity”: [
{
“@type”: “Question”,
“name”: “Qual é a diferença entre ESP8266 e ESP32?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “O ESP32 é mais poderoso que o ESP8266, com processador dual-core de 240MHz (vs single-core de 80/160MHz do ESP8266), mais GPIOs (até 36 vs até 17), Bluetooth (que o ESP8266 não possui), mais canais ADC (18 vs 1) e inclui DAC. No entanto, o ESP8266 consome menos energia e é mais barato, sendo ideal para projetos simples de IoT que necessitam apenas de conectividade Wi-Fi.”
}
},
{
“@type”: “Question”,
“name”: “Qual módulo ESP8266 é melhor para iniciantes?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Para iniciantes, o NodeMCU ESP8266 é a melhor opção. Ele possui programação fácil com suporte nativo para Arduino IDE, conversor USB-Serial integrado, pode ser alimentado diretamente via USB, oferece todos os pinos do ESP-12 disponíveis e inclui botões Reset e Flash para facilitar o desenvolvimento.”
}
},
{
“@type”: “Question”,
“name”: “Como programar o ESP8266?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “O ESP8266 pode ser programado de várias formas, mas a mais popular é usando a Arduino IDE. Para isso, você precisa adicionar o suporte para placas ESP8266 nas preferências da Arduino IDE, instalando o URL do gerenciador de placas ESP8266. Depois, selecione a placa adequada (como NodeMCU ou Generic ESP8266 Module) na opção ‘Ferramentas > Placa’ e programe como faria com um Arduino.”
}
},
{
“@type”: “Question”,
“name”: “Qual é a diferença entre ESP-12E e ESP-12F?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “A principal diferença entre o ESP-12E e o ESP-12F está na antena. O ESP-12F possui uma antena com layout otimizado para melhor desempenho de sinal Wi-Fi. Ambos possuem 4MB de Flash memory e 11 GPIOs disponíveis, mas o ESP-12F geralmente oferece melhor conectividade em ambientes com sinal fraco.”
}
},
{
“@type”: “Question”,
“name”: “Posso usar o ESP8266 com Arduino?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Sim! Existem duas maneiras principais de usar o ESP8266 com Arduino: 1) Programando diretamente o ESP8266 usando a Arduino IDE; 2) Usando o ESP8266 como um ‘modem Wi-Fi’ para um Arduino, conectando-os via comunicação serial. Neste segundo caso, módulos como o ESP-05 ou ESP-10 são ideais, pois não possuem GPIOs e são projetados especificamente para esta finalidade.”
}
},
{
“@type”: “Question”,
“name”: “Qual é o consumo de energia do ESP8266?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “O consumo de energia do ESP8266 varia conforme o modo de operação: em transmissão (TX) consome aproximadamente 170mA, em recepção (RX) cerca de 56mA, e em modo Deep Sleep apenas 10µA. Este baixo consumo em modo de suspensão o torna ideal para projetos alimentados por bateria que precisam operar por longos períodos.”
}
}
]
}

O post Do ESP-01 ao ESP13: Guia Completo dos Módulos ESP8266 apareceu primeiro em FVM Learning.

Olá a Todos!

O testador de continuidade é uma ferramenta essencial para qualquer
técnico ou entusiasta da eletrônica. Utilizado para verificar conexões
elétricas entre dois pontos de um circuito, este dispositivo garante que
fios, trilhas de PCI ou componentes estejam eletricamente
conectados.

A versão com buzzer sonoro é especialmente útil por fornecer um feedback
auditivo imediato, liberando as mãos para manuseio de sondas e
componentes.

🔌 Esquema de Ligação do Circuito

Na Figura 2 abaixo, apresentamos um diagrama do circuito Testador
de Continuidade com Buzzer para visualização clara da conexão entre os
componentes.

Este diagrama representa uma versão básica do testador de continuidade com
buzzer, onde o som é emitido apenas quando há continuidade entre as pontas
de prova.

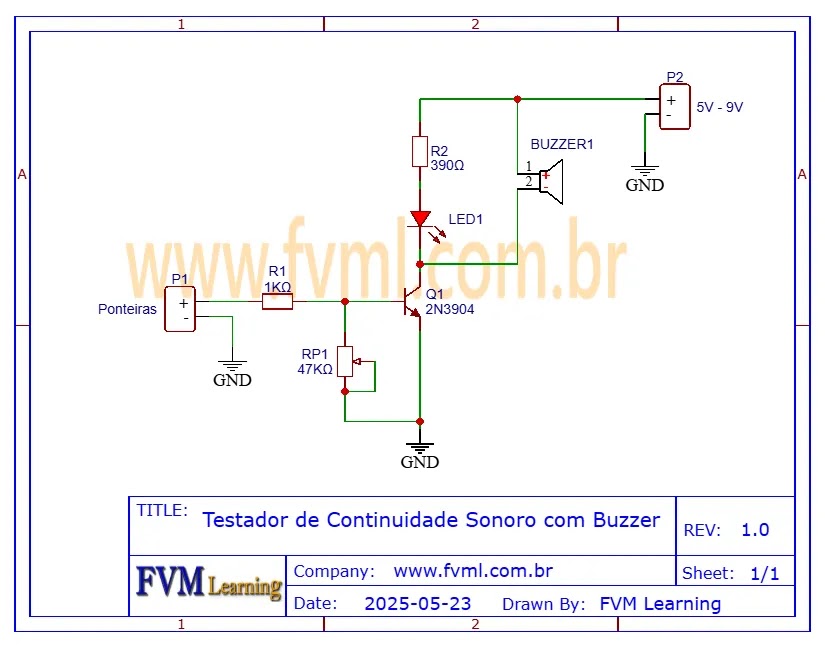

Fig. 2 – Diagrama Esquemático Testador de Continuidade com Buzzer

🧾 Lista de Componentes

• Q1 …………. Transistor NPN 2N3904 (ou equivalente)

• Buzzer1 ….. Buzzer Piezoelétrico Ativo (5V ou 12V, conforme a
  alimentação utilizada)

• LED1 ……… Led Vermelho (opcional, para indicação visual)

• R1 ………….. Resistor 1/8W
  de 1KΩ

• R2 ………….. Resistor 1/8W
  de 390Ω

• RP1 ……….. Trimpot 47K

• P1, P2 ……. Conector Borne KRE KF301 2 Vias (Opcional)

• Outros

• 1 conector para bateria 9V

• 1 bateria de 9V

• 2 pontas de prova (sondas)

• Protoboard ou placa de circuito impresso (disponível abaixo)

🧩 Vantagens de Utilizar um Buzzer no Testador

• Feedback auditivo imediato: Ideal para ambientes de trabalho
  onde a atenção visual está em outros pontos.

• Eficiência no diagnóstico: Facilita a identificação de falhas
  em trilhas rompidas, conexões soldadas ou fios partidos.

• Baixo consumo de energia: O circuito é eficiente e pode ser
  alimentado por uma simples bateria de 9V.

#️⃣ Aplicações Comuns

• Verificação de trilhas em placas de circuito impresso (PCBs)

• Testes rápidos em fios e cabos

• Diagnóstico de conexões em breadboards

• Checagem de fusíveis e interruptores

• Comprovação de continuidade em conectores e terminais

💡 Dicas para Melhoria e Personalização

• Adicione uma chave liga/desliga para economizar a
  bateria.

• Utilize uma caixa plástica para o circuito, proporcionando maior durabilidade e facilidade de transporte.

• Inclua um suporte para multímetro, permitindo a conversão rápida
  do testador em uma ferramenta multifuncional.

🖨️ A Placa de Circuito Impresso (PCI)

Disponibilizamos os arquivos da placa de circuito impresso, como também o
diagrama esquemático, em diversos formatos como PDF, GERBER e PNG. Além disso, oferecemos um link direto para download gratuito desses
arquivos em um servidor seguro, “MEGA“.

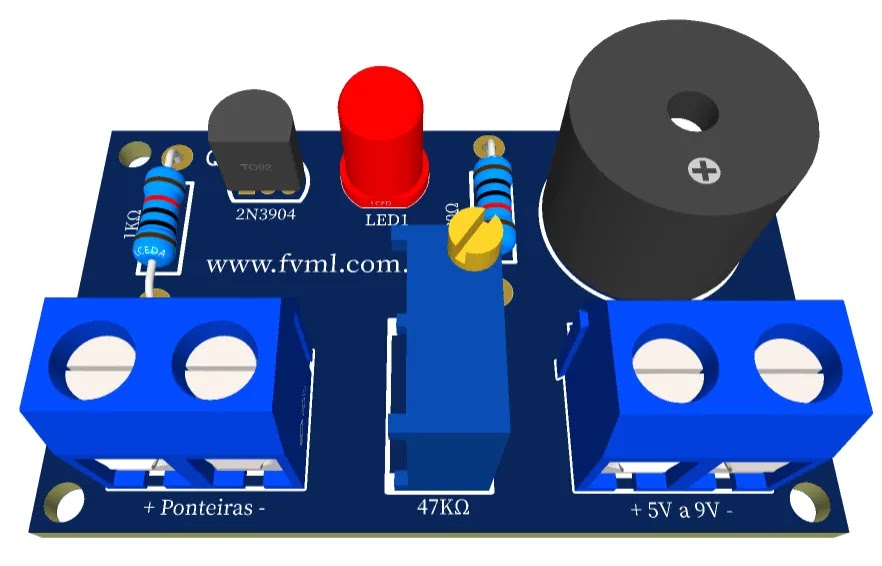

Fig. 3 – PCI Testador de Continuidade com Buzzer

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito
eletrônico, basta clicar no link direto disponibilizado abaixo:

Link para Baixar: Layout PCB, PDF, GERBER, JPG

🧾 Considerações Finais

A construção de um testador de continuidade com buzzer é um excelente
projeto para quem deseja aprender eletrônica na prática e ainda contar com
uma ferramenta extremamente útil no dia a dia técnico.

Com componentes acessíveis e montagem simples, este dispositivo oferece
alta funcionalidade e confiabilidade.

👋 E por hoje é só, espero que tenhamos alcançado suas expectativas!

Agradecemos por visitar o nosso blog e esperamos tê-lo(a) novamente por
aqui em breve. Não deixe de conferir nossos outros conteúdos sobre
tecnologia e assuntos variados.

🙏 Se inscreva no nosso Blog! Clique Aqui — FVM Learning!

Nos ajude a divulgar nosso trabalho, compartilha nas redes
sociais, Facebook, Instagram, nos grupos de WhatsApp, uma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

O post Testador de Continuidade com Buzzer: Guia Completo para Montagem e Funcionamento apareceu primeiro em FVM Learning.
