Equalizador Passivo 3 Bandas: Projeto Completo + PCI para Download

Olá, entusiastas da eletrônica e amantes de áudio!

Hoje vamos mergulhar no fascinante mundo dos equalizadores de áudio com um
projeto prático e versátil: um
equalizador passivo de 3 bandas que lhe dará controle total
sobre as frequências graves, médias e agudas do seu áudio. Este circuito,
apesar de sua simplicidade, é a espinha dorsal de muitos equipamentos de áudio
profissionais que você provavelmente já admirou!

Imagine poder ajustar o som do seu sistema de áudio com a mesma precisão dos
engenheiros de som em estúdios profissionais. Este equalizador passivo oferece
exatamente essa possibilidade, utilizando componentes eletrônicos básicos para
dividir e controlar as frequências sonoras. Pense nele como um maestro que
direciona diferentes seções de uma orquestra (graves, médios e agudos) para
criar a harmonia perfeita.

🎵 O Que é um Equalizador Passivo e Por Que Você Precisa de Um?

Um equalizador passivo é essencialmente um conjunto de filtros que dividem as
frequências do áudio em diferentes bandas, permitindo que você ajuste
individualmente o volume de cada faixa de frequência. Ao contrário dos
equalizadores ativos, os passivos não adicionam ganho ao sinal – eles apenas
atenuam ou permitem a passagem de determinadas frequências.

Este tipo de circuito é amplamente utilizado em equipamentos de alta
fidelidade, como mesas de som, caixas ativas para guitarra, violões, teclados
e contrabaixos. Grandes marcas como
Fender, Marshall e Bogner utilizam princípios semelhantes em
seus equipamentos renomados, o que demonstra a eficácia e versatilidade desta
abordagem.

A beleza deste projeto está em sua simplicidade e eficácia. Com apenas alguns
componentes eletrônicos básicos, você pode construir um dispositivo que
transformará radicalmente sua experiência de áudio, permitindo personalizar o
som conforme suas preferências ou as características acústicas do ambiente.

🤷 Como Funciona o Equalizador Passivo de 3 Bandas?

O coração deste circuito é um conjunto de três filtros que operam em
diferentes faixas de frequência:

• Filtro passa-baixa para os graves (frequências baixas)
• Filtro passa-faixa para os médios (frequências
  intermediárias)
• Filtro passa-alta para os agudos (frequências altas)

Cada potenciômetro (P1, P2 e P3) atua como um controle de atenuação para sua
respectiva faixa de frequência. Quando você ajusta um desses controles, está
essencialmente determinando quanto daquela faixa de frequência será “cortada”
do sinal original. É como ter três torneiras diferentes controlando o fluxo de
diferentes partes do rio sonoro!

Uma característica importante dos equalizadores passivos é que eles não
adicionam ganho ao sinal – eles apenas reduzem seletivamente certas
frequências. Isso significa que, para aumentar a percepção de uma faixa
específica (como os graves), você está na verdade reduzindo as outras faixas,
fazendo com que a faixa desejada se destaque mais.

🔌 Diagrama Esquemático do Circuito

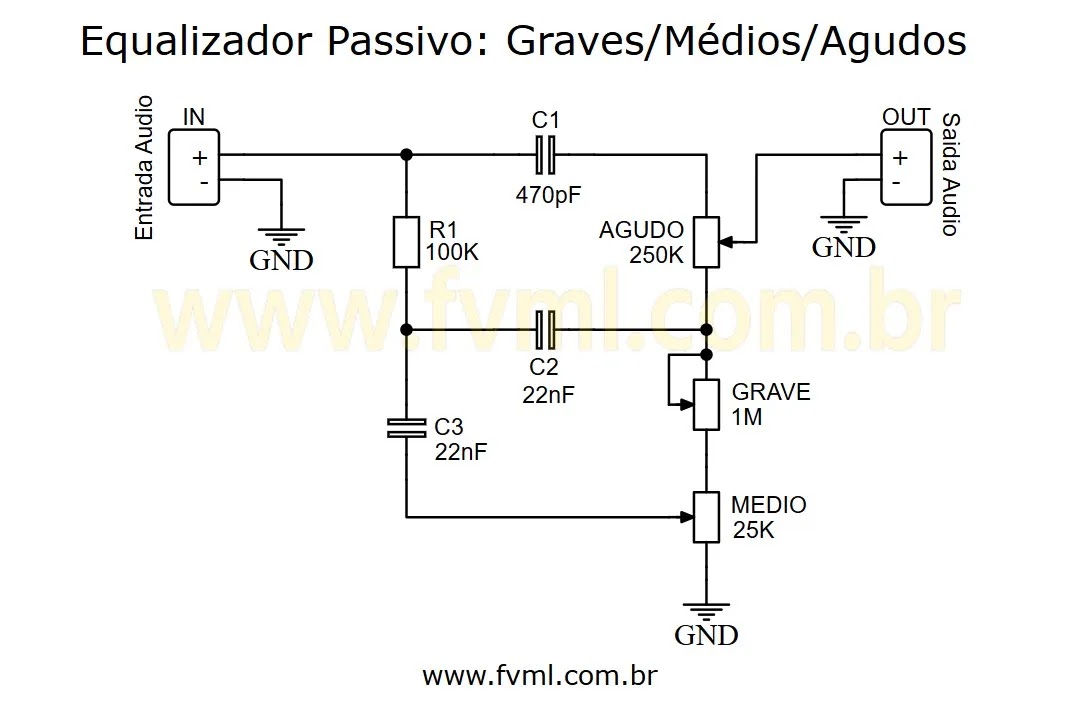

Na Figura 2 abaixo, apresentamos o diagrama esquemático
completo do nosso equalizador passivo de 3 bandas. Como você pode observar, é
um circuito elegante em sua simplicidade, mas poderoso em sua funcionalidade.
A disposição dos componentes foi cuidadosamente projetada para garantir uma
resposta de frequência suave e controles intuitivos.

🛠️ Lista de Componentes

Para construir este equalizador, você precisará dos seguintes componentes.
Recomendamos utilizar componentes de boa qualidade para garantir a melhor
performance possível do seu circuito:

🎛️ Aplicações e Possibilidades

Este equalizador passivo de 3 bandas pode ser incorporado em diversos projetos
e equipamentos de áudio. Algumas aplicações populares incluem:

• Pré-amplificadores para adicionar controle tonal antes da
  etapa de amplificação
• Pedais de efeito para guitarra ou outros instrumentos
  musicais
• Sistemas de áudio domésticos para compensar características
  acústicas do ambiente
• Caixas de som ativas permitindo ajuste fino da resposta de
  frequência
• Interfaces de áudio para gravação ou reprodução

🖨️ Placa de Circuito Impresso (PCI)

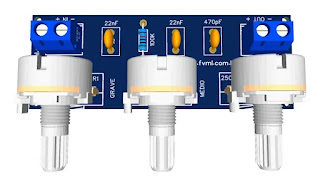

Para facilitar sua montagem, disponibilizamos os arquivos da
Placa de Circuito Impresso (PCI) projetada especificamente
para este equalizador. A PCI foi cuidadosamente planejada para minimizar
interferências e garantir a máxima qualidade de sinal.

Os arquivos estão disponíveis nos formatos GERBER, PDF e PNG, cobrindo todas
as suas necessidades, seja para uma montagem caseira ou para enviar a uma
fabricação profissional. O layout da PCI segue as melhores práticas de design
de circuitos de áudio, com trilhas adequadamente dimensionadas e
posicionamento estratégico dos componentes.

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito eletrônico,
basta clicar no link direto disponibilizado abaixo:

🔧 Guia de Montagem Passo a Passo

Para garantir o sucesso do seu projeto, preparamos um guia simplificado de
montagem. Siga estes passos cuidadosamente:

1. Verifique todos os componentes antes de começar, garantindo
   que você tem tudo o que precisa e que os valores estão corretos.
2. Prepare sua área de trabalho com ferramentas adequadas:
   ferro de solda, solda, alicate de corte, pinça e multímetro.
3. Inicie pela soldagem dos componentes menores (resistor e
   capacitores), seguidos pelos potenciômetros e terminais.
4. Verifique as conexões com um multímetro para garantir que
   não há curtos-circuitos ou conexões abertas.
5. Teste o circuito antes de instalar permanentemente em seu
   projeto.

🎛️ Como Usar Seu Equalizador Passivo

Agora que você construiu seu equalizador, vamos explorar como usá-lo
efetivamente para obter o som perfeito:

• Controle de Graves (P1): Use para ajustar as frequências
  baixas (20-250Hz). Aumente para dar mais “peso” e impacto ao som, ou reduza
  para evitar som abafado.
• Controle de Médios (P2): Controla as frequências médias
  (250Hz-4kHz). Esta é a faixa onde a inteligibilidade da voz e a presença da
  maioria dos instrumentos musicais se encontram.
• Controle de Agudos (P3): Ajusta as frequências altas
  (4kHz-20kHz). Aumente para mais brilho e detalhe, ou reduza para suavizar
  sons excessivamente “metálicos” ou “sibilantes”.

🎓 Conclusão

Construir seu próprio equalizador passivo de 3 bandas é um projeto
gratificante que combina teoria eletrônica com aplicação prática. Além de
adicionar uma funcionalidade valiosa ao seu sistema de áudio, você ganhará
conhecimento profundo sobre como os filtros de frequência funcionam e como
eles podem moldar o som.

Lembre-se que a eletrônica é uma jornada de aprendizado contínuo. Cada projeto
que você completa adiciona ao seu repertório de habilidades e conhecimentos.
Não hesite em experimentar, modificar e adaptar este circuito às suas
necessidades específicas.
