Como Dimensionar o Disjuntor Ideal para o Seu Chuveiro de 127V ou 220V |
A escolha do disjuntor correto para o chuveiro elétrico residencial não
só garante o funcionamento adequado do aparelho, mas também protege a
instalação elétrica residencial e aumenta a segurança de todos os moradores.
Neste artigo, explicamos o que é um disjuntor, seu funcionamento e importância
na proteção de circuitos elétricos contra sobrecargas e
curtos-circuitos.
Apresentamos um guia passo a passo para dimensionar e escolher o disjuntor
ideal para sua instalação, com base nas normas brasileiras da ABNT,
como a NBR 5410.
Além disso, abordamos as causas mais comuns para o desarme de disjuntores,
oferecemos um FAQ com perguntas frequentes e fornecemos orientações e alertas
de segurança essenciais para garantir instalações eficientes e seguras.
Quer saber como escolher o disjuntor ideal para sua instalação? Continue lendo
para descobrir um guia completo com exemplos práticos e dicas de segurança.
Como Funciona o Disjuntor: Guia Completo para Proteção Elétrica
O disjuntor é um dispositivo eletromecânico que protege os circuitos
elétricos contra sobrecargas e curtos-circuitos. Em resumo:
-
Ele “desarma” automaticamente quando há excesso de corrente,
interrompendo o fluxo elétrico.
-
Atua de forma rápida, evitando danos aos aparelhos e reduzindo os riscos
de incêndio.
-
É essencial para garantir a segurança da instalação, principalmente em
circuitos de alta demanda, como os dos chuveiros elétricos.
Para entender mais profundamente seu funcionamento, recomendamos a leitura
do artigo:
👉 Disjuntores Termomagnéticos DTM: O que é? Como Funcionam?
Aplicações!
🛠️ Normas Técnicas Brasileiras (ABNT)
A ABNT (Associação Brasileira de Normas Técnicas), define regras rigorosas
para instalações elétricas. Ignorá-las é risco e infração:
-
NBR 5410: Define padrões para instalações elétricas de
baixa tensão, incluindo dimensionamento de condutores e proteção de
circuitos, além de aterramento obrigatório.
-
NBR NM 60898: Estabelece critérios para disjuntores, como
capacidade de interrupção e resistência a sobrecargas.
Seguir estas normas não só garante a conformidade com a legislação, como
também proporciona maior segurança para a instalação.
Você pode se interessar também!
-
Padrões de Cores em Condutores Elétrico: O que diz a Norma
ABNT?
-
DPS (Dispositivo de Proteção de Surtos) – O que é? Como
Funcionam? Características e Aplicações!
-
Dispositivo Diferencial Residual – DR: IDR & DDR: O que é?
Como Funcionam? Aplicações!
-
Como Instalar Interruptor Dimmer: Guia Passo a Passo para fazer
em Casa!
-
O que é NR-10: Principais Medidas de Segurança Elétrica Exigidas
aos Profissionais e Empresas
-
O que são Grandezas Elétricas, Unidades de Medida e Suas
Aplicações!
🔥 Problemas Causados por Instalação Incorreta do Disjuntor
1. Superaquecimento da Fiação
Disjuntores sobredimensionados (ex: usar disjuntor de 30A em um
cabeamento de 2,5 mm² ) derretem a isolação, causando curtos e
incêndios.
2. Incêndios
Segundo o Corpo de Bombeiros, 35% dos incêndios residenciais têm origem
elétrica, muitas vezes em chuveiros. Fonte: Manual de Perícia em Incêndios e Explosões.
3. Danos ao Chuveiro
Picos de corrente queimam a resistência, podendo colar a contato da chave
seletora e derreter a carcaça plástica do equipamento, além de causar
danos a rede elétrica.
4. Multas e Insegurança Jurídica
Instalações fora da ABNT pode invalidar garantias do
chuveiro e da residência, como também, pode invalidar seguros, e
resultar em processos.
|
|

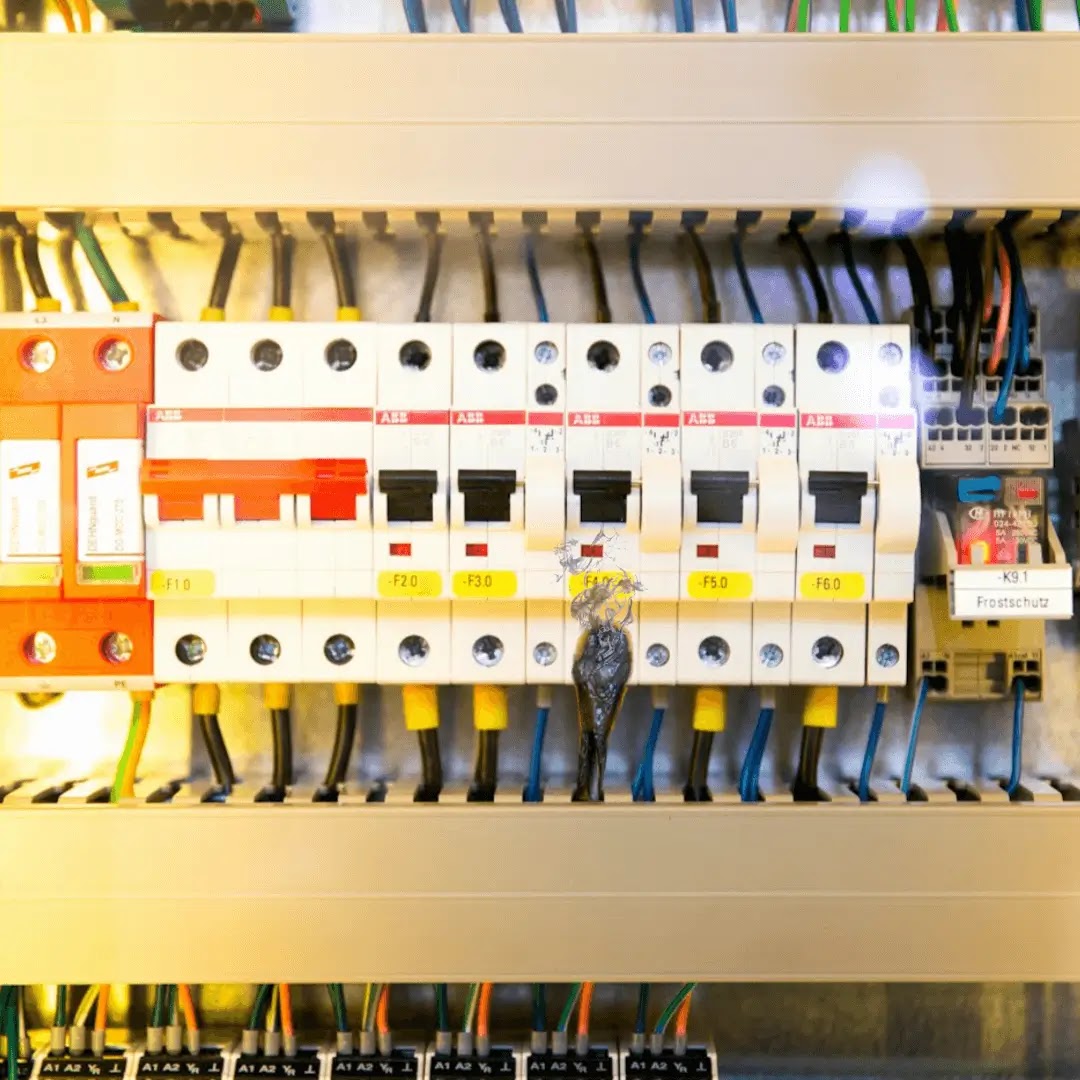

Fig. 2 – Disjuntor mal dimensionado / instalado, com sobrecorrente |
⚡Por Que o Disjuntor Desarma ao Usar o Chuveiro?
Entre os fatores que causam o desarme do disjuntor quando o chuveiro é
acionado, podemos destacar:
-
Sobrecarga: O chuveiro elétrico consome uma grande
quantidade de energia; se o disjuntor não estiver dimensionado
corretamente, o aumento repentino de corrente pode fazê-lo desarmar.
-
Curto-circuito ou falha interna: Problemas internos no
aquecedor do chuveiro ou em sua fiação podem levar a um fluxo de
corrente anormal.
-
Fiação inadequada: Bitola de fio mal dimensionado, com
secção inferior ao necessário para a corrente, podem causar maior
consumo por aquecimento e aumentar a demanda.
-
Disjuntor defeituoso: Disjuntores com mais de 10 anos
de uso, podem ter desgaste mecânico, devido a uso prolongados.
-
Falhas na instalação: Conexões ou emendas mal feita, fios
com bitola inadequada ou desgaste de componentes, podem gerar
falhas.
|
|

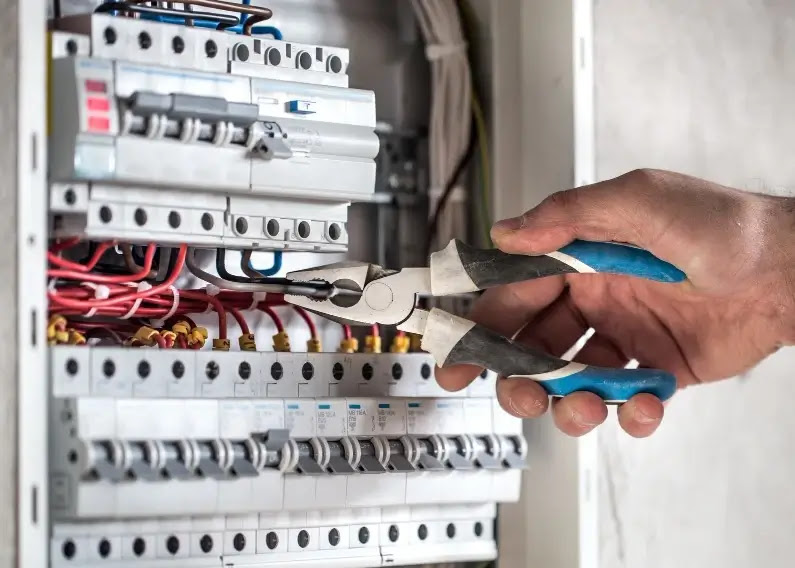

Fig. 3 – Reparando QDC (Quadro de Distribuição de Circuitos) – substituição de disjuntor |
🚨Guia e Alerta de Segurança
-
Contrate um profissional eletricista credenciado pelo Crea, caso
não, seja cuidadoso.
-
Sempre desligue a energia no quadro geral antes de qualquer
intervenção.
-
Utilize equipamentos de proteção individual (EPI), como luvas
e óculos de segurança.
-
Faça o teste de isolação após a instalação.
-
Nunca desrespeite as orientações da ABNT ou dos manuais dos
fabricantes.
-
Revise periodicamente a instalação elétrica para identificar
possíveis desgastes ou necessidades de manutenção.
🔌Qual o Disjuntor Ideal para Chuveiro Elétrico?
A escolha do disjuntor adequado para chuveiros envolve entender normas
técnicas e características específicas. Confira os detalhes:
Padrões e Tipos de Disjuntores
Para chuveiros, os modelos mais recomendados são:
Minidisjuntor DIN (padrão internacional):
-
Segue a norma DIN 19245, com design compacto e sistema de encaixe
em trilhos.
-
Oferece proteção termomagnética contra sobrecargas e
curtos-circuitos.
-
Diferencial : Possui curvas de disparo (B, C ou D), que definem a
sensibilidade à corrente.
Disjuntor NEMA (padrão antigo, mas ainda utilizado):
-
Baseia-se na norma NEMA AB-1 , com estrutura robusta.
-
Não possui curvas de disparo, sendo menos preciso para cargas
específicas como chuveiros.
📐Curvas de Disparo: Qual Escolher?
A curva do disjuntor indica o tempo de resposta
a sobrecorrentes:
-
Curva B: Ideal para chuveiros, pois suporta
picos moderados (3 a 5 vezes a corrente nominal).
-
Curva C/D: Usada em equipamentos com altos picos de energia (ex.:
motores).
Exemplo:
-
Chuveiro de 5.500W em 127V → Corrente ≈ 43A → Disjuntor DIN 50A com curva B.
Para entender mais profundamente o funcionamento sobre a curva
dos disjuntores, recomendamos a leitura do artigo:
👉 Curva de Disjuntores: Saiba Como Escolher o Disjuntor Ideal
para sua Instalação!
🔧 Instalação na Prática –
Passo a passo com Cálculos
Antes de começar, lembre-se: a instalação elétrica deve ser realizada por
um
profissional qualificado. Caso você possua conhecimentos básicos e
deseje entender o processo, siga estes passos.
Antes de iniciar qualquer instalação, certifique-se de que todos os
procedimentos de segurança sejam seguidos e que a energia esteja desligada
no quadro geral. Abaixo, veja um passo a passo prático:
Passo 1: Desligue a Energia
-
Proceda à desenergização total da residência para evitar acidentes.
-
Use um teste ou multímetro para ter certeza que a rede está
desenergizada.
|

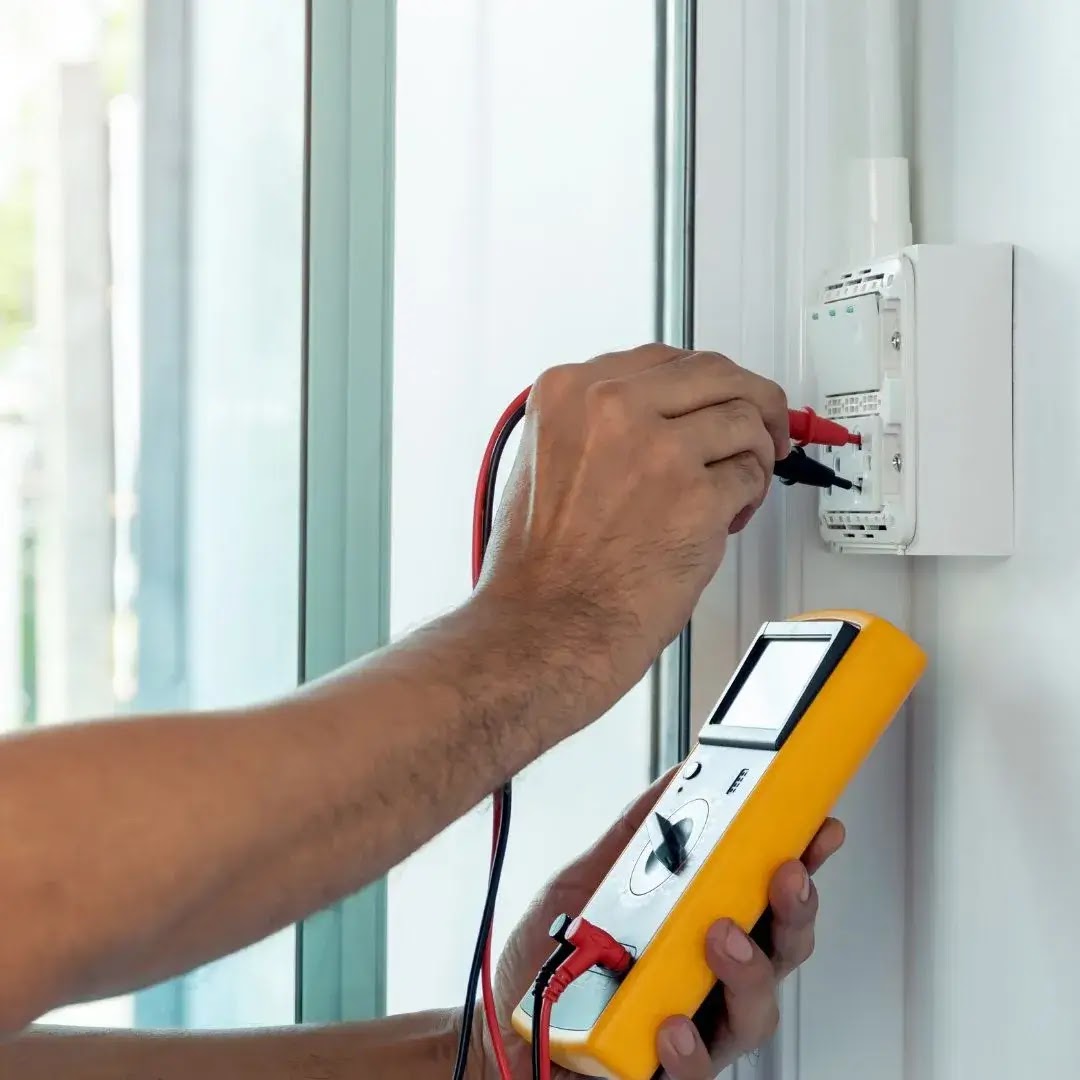

| Fig. 4 – Como dimensionar o disjuntor para seu chuveiro |
Passo 2: Calcule a Corrente do Chuveiro
no seu não tiver, utilize a fórmula descrita abaixo para calcular.
Fórmula Geral:
- ( I = frac{P}{V} )
Onde:
- P: É a potência do chuveiro (em Watts),
- V: É a tensão do chuveiro (em Volts),
Exemplo: Chuveiro com Potência de 5500W e Tensão de
220V:
-
( I = frac{5500}{220} = 25 , text{A} )
Aqui encontramos a corrente do Chuveiro de 25A.
Passo 3: Cálculos para Dimensionar o Disjuntor
Para garantir a segurança do sistema, é recomendada a aplicação de uma
margem de segurança de 10% a 20%. Considerando uma corrente de 25A, o
cálculo seria:
-
Disjuntor = 25A × 1,2 = 30A
Com uma margem de 20%, um disjuntor de 30A é o mais
indicado.
Contudo, vale ressaltar que os disjuntores disponíveis comercialmente
não abrangem todas as correntes possíveis, sendo os disjuntores
comerciais disponíveis atualmente, com corrente nominais de:
- 2A, 4A, 6A, 8A
- 10A, 13A, 16A
- 20A, 25A
- 32A
- 40A
- 50A
- 63A
- 80A
- 90A
- 100A, 125A
Dessa forma, em função das opções comerciais disponíveis, recomendamos
optar por um disjuntor com uma margem de segurança superior, sendo o
disjuntor de 32A o mais adequado, pois se aproxima do valor
calculado, garantindo uma proteção eficaz e segura.
Passo 4: Escolha da Bitola dos Fios Condutores (mm²)
A bitola dos condutores deve ser dimensionada com base na capacidade de
condução de corrente e na queda de tensão admissível, conforme as
tabelas 31, 32, 33 e 34 da NBR 5410.
A tabela abaixo resume os valores típicos de capacidade de condução de
corrente para cabos isolados em PVC (método B1 – condutores agrupados em
eletrodutos embutidos em alvenaria):
|
Seção Nominal (mm²) |
Condução de Corrente (A) |
| 1.5 | 15.5A |
| 2.5 | 21A |
| 4 | 28A |
| 6 | 36A |
| 10 | 50A |
| 16 | 63A |
| 25 | 89A |
Passo 5: Distância Máxima dos Cabos
Para calcular a distância máxima permissível dos cabos com base na tabela
fornecida, precisamos considerar a queda de tensão admissível e a
resistência elétrica dos condutores.
A NBR 5410 estabelece que a queda de tensão máxima permitida em
circuitos terminais é de 4% , e em
alimentadores gerais pode chegar a 7%.
A distância máxima permissível é calculada usando a seguinte
fórmula:
-
( L_{text{máx}} = frac{Delta U times S}{2
times rho times I} )
Onde:
- ΔU: Queda de tensão admissível em volts (V),
- S: Seção do condutor em milímetro quadrado (mm²),
-
ρ: Resistividade do material do condutor:
-
Para cobre, a resistividade é: ( rho_{text{cobre}} = 0.0172
, Omega times text{mm}^2/text{m} )
-
Para alumínio, a resistividade é: ( rho_{text{alumínio}} =
0.0282 , Omega times text{mm}^2/text{m} )
- I: Corrente do circuito em ampères (A).
Passo a passo para o cálculo a Distância Máxima dos Condutores:
1. Determinar a queda de tensão admissível (ΔU):
-
Para circuitos terminais: ΔU = 4% ⋅ U, onde U é a tensão nominal do
circuito.
- Para alimentadores gerais: ΔU = 7% ⋅ U.
Para circuitos terminais:
- ( Delta U = 4% times U )
- ( Delta U = 0.04 times U )
2. Aplicar os valores da tabela:
Vamos usar os dados da tabela fornecida para calcular a distância máxima
para cada linha. Levando em conta que estamos trabalhando com condutores
de cobre.
Cálculo da Queda de Tensão Admissível (ΔU)
-
( Delta U = text{Queda de tensão admissível (V)} = % times U
)
Por exemplo para circuitos terminais:
- ( Delta U = 0.04 times U )
- (Delta U = 0.04 times 127 = 5.08 , text{V} )
Chuveiro com tensão de 127V, Potência de 2500W, corrente ~19.7A, e cabo
de 4 mm²:
- ΔU = 4% ⋅ 127 = 5.08V
- S = 4mm²
- ρ = 0.0172Ω ⋅ mm²/m
- I = 19.7A
Temos:
-
( L_{text{máx}} = frac{Delta U times S}{2 times rho times I}
)
Calculando:
-
( L_{text{máx}} = frac{5.08 times 2.5}{2 times 0.0172 times
19.7} = frac{20.32}{0.680} approx 29.9 , text{m} )
💡Precisa de ajuda para calcular a distância máxima dos cabos? Utilize
nossa tabela de referência abaixo e simplifique seu trabalho!
Tabela baseada nas recomendações das normas ABNT NBR 5410:
|
Tensão (V) |
Potência (W) |
Corrente (A) |
Bitola (mm²) |
Distância Máxima (m) |
Melhor disjuntor |
|
127V |
2500W | 19.7A | 4 mm² | 29.9m | 25A |
|
127V |
4500W | 35.4A | 6 mm² | 25.1m | 40A |
|
127V |
5500W | 43.3A | 10 mm² | 34.0 m | 50A |
|
220V |
2500W | 11.36A | 2.5 mm² | 56.3 m | 15A |
|
220V |
4500W | 20.4A | 4 mm² | 50.2 m | 25A |
|
220V |
5500W | 25A | 4 mm² | 40.9 m | 32A |
|
220V |
6800W | 30.9A | 6 mm² | 49.7 m | 40A |
|
220V |
7500W | 34A | 10mm² | 75.3 m | 50A |
|
220V |
8800W | 40A | 10 mm² | 63.9 | 50A |
Passo 6: Instalação Física
-
Desligue o disjuntor geral.
-
Passe todo cabeamento pelos conduítes
-

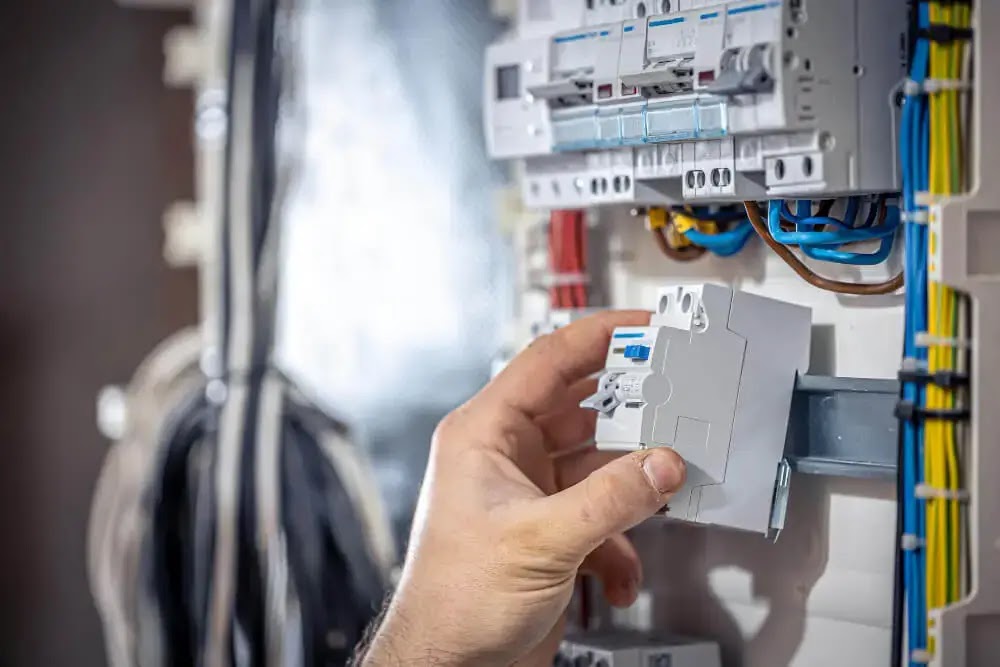

Instale o disjuntor ao QDC (Quadro de Distribuição de Circuitos)
|
|
Fig. 5 – Instalação de Disjuntor no Quadro de Distribuição de Circuitos |
-
Conecte o fio fase ao disjuntor dedicado instalado.
-
Neutro ao barramento neutro.
-
Terra ao fio terra (obrigatório!).
Obs.: Considere outros fatores como temperatura ambiente, e condições
específicas da instalação.
Passo 6: Teste da Instalação
-
Revise todas as ligações com cautela.
-
Ligue a energia e faça um teste acionando o chuveiro.
-
Observe se o disjuntor permanece estável durante o funcionamento.
❓Perguntas e Respostas Sobre Disjuntores: Soluções Práticas (FAQ)
1: Por que os disjuntores desarmam no chuveiro da minha casa?
R: O desarme pode ocorrer devido a sobrecarga, falha interna no aparelho,
curto-circuito ou problemas na instalação elétrica. Verifique se a
potência do chuveiro está adequada ao disjuntor instalado e se a bitola
dos fios atende às normas.
2: Como dimensionar corretamente o disjuntor para o chuveiro?
R: Calcule a corrente aproximada dividindo a potência do chuveiro pela
tensão (I = P ÷ V). Some uma margem de segurança (aproximadamente 10% a
20%) e escolha o disjuntor com a corrente nominal imediatamente superior
ao valor encontrado, conforme a tabela acima e as normas da ABNT.
3: Posso instalar o disjuntor sem chamar um eletricista?
R: Embora alguns entusiastas com conhecimento técnico possam entender o
processo, a instalação deve ser sempre realizada por um profissional
qualificado, garantindo conformidade com as normas e evitando riscos.
4: Meu chuveiro desarma mesmo com disjuntor correto. O que
fazer?
R: Verifique as conexões que podem haver alguns fios com folgas, verifique
a fiação oxidada, se os fios estão dimensionados corretamente, ou se há
problemas no chuveiro (como resistência em curto).
Ainda tem dúvidas sobre disjuntores? Deixe seu comentário abaixo ou entre
em contato com nossos especialistas para esclarecimentos
personalizados.
🧾 Conclusão
A escolha do disjuntor adequado é fundamental para garantir que o chuveiro
elétrico funcione de maneira eficiente e segura. Ao dimensionar a proteção
do circuito considerando a potência do aparelho, a tensão da rede e a
bitola dos fios, você minimiza riscos e evita transtornos como desarmes
inesperados.
Lembre-se de que, para compreender melhor o funcionamento dos disjuntores,
você pode conferir nosso artigo “Disjuntores Termomagnéticos DTM: O que é? Como Funcionam?
Aplicações!”.
Seguir as recomendações das normas brasileiras (ABNT NBR 5410) e
contar com a ajuda de um profissional qualificado são medidas
indispensáveis para uma instalação segura e eficaz.
Mantenha-se informado, priorize a segurança e faça escolhas acertadas para
sua residência. Este conteúdo foi desenvolvido para responder dúvidas
comuns e transmitir as melhores práticas do segmento, sempre seguindo as
diretrizes da ABNT para facilitar seu acesso às informações
essenciais sobre instalações elétricas residenciais.
⚠️ AVISO LEGAL E ISENÇÃO DE RESPONSABILIDADE
O conteúdo disponibilizado no site FVML tem caráter
exclusivamente informativo e educacional, destinado a orientar
discussões técnicas e compartilhar conhecimento. Não substitui
aconselhamento profissional especializado.
Não nos responsabilizamos por danos materiais, físicos, financeiros
ou outros decorrentes do uso ou má interpretação do conteúdo.
👋 E por hoje é só, espero que tenhamos alcançado suas expectativas!
Agradecemos por visitar o nosso blog e esperamos tê-lo(a)
novamente por aqui em breve. Não deixe de conferir nossos outros
conteúdos sobre tecnologia e assuntos variados.
Nos ajude a divulgar nosso trabalho, compartilha nas redes
sociais, Facebook, Instagram, nos grupos de WhatsApp, uma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!
Forte abraço!
Deus vos Abençoe!
Shalom.
{
“@context”: “https://schema.org”,
“@type”: “FAQPage”,
“mainEntity”: [
{
“@type”: “Question”,
“name”: “Por que os disjuntores desarmam no chuveiro da minha casa?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “O desarme pode ocorrer devido a sobrecarga, falha interna no aparelho, curto-circuito ou problemas na instalação elétrica. Verifique se a potência do chuveiro está adequada ao disjuntor instalado e se a bitola dos fios atende às normas.”
}
},
{
“@type”: “Question”,
“name”: “Como dimensionar corretamente o disjuntor para o chuveiro?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Calcule a corrente aproximada dividindo a potência do chuveiro pela tensão (I = P ÷ V). Some uma margem de segurança (aproximadamente 10% a 20%) e escolha o disjuntor com a corrente nominal imediatamente superior ao valor encontrado, conforme a tabela acima e as normas da ABNT.”
}
},
{
“@type”: “Question”,
“name”: “Posso instalar o disjuntor sem chamar um eletricista?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Embora alguns entusiastas com conhecimento técnico possam entender o processo, a instalação deve ser sempre realizada por um profissional qualificado, garantindo conformidade com as normas e evitando riscos.”
}
},
{
“@type”: “Question”,
“name”: “Meu chuveiro desarma mesmo com disjuntor correto. O que fazer?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Verifique as conexões que podem haver alguns fios com folgas, verifique a fiação oxidada, se os fios estão dimensionados corretamente, ou se há problemas no chuveiro (como resistência em curto).”
}
}
]
}
