Conectores USB Tipo A & B: Pinagem, Versões (USB 1.0, 2.0, 3.0, 3.1, 3.2, USB4) e Diferenças

Você já se perguntou por que existem tantos tipos de conectores
USB
diferentes? 🤔

Às vezes o cabo do celular não encaixa na impressora, ou então a velocidade de
transferência é incrivelmente lenta… Isso acontece porque nem todos os
conectores USB são iguais.

Neste guia completo, vamos aprender juntos:

• O que são os conectores USB Tipo A e Tipo B.

• Suas pinagens (pinout), tabelas de cores e funções.

• Diferenças entre as versões do USB 1.0 ao USB4.

• Dicas para identificar e escolher o cabo certo para cada situação.

📌 O que é o USB?

O USB (Universal Serial Bus) é uma interface padrão criada
para facilitar a conexão entre computadores, periféricos e dispositivos
eletrônicos.

Ele substituiu várias portas antigas (como seriais e paralelas) e hoje está
em praticamente tudo: teclados, mouses, impressoras, HDs
externos, celulares, smart TVs e até carregadores de carro.

👉 De forma bem simples, o USB é o “idioma comum” que permite
que um dispositivo fale com outro.

🔄 Pinagem Padrão dos Conectores USB

Todo cabo USB utiliza fios internos com funções específicas:

• VBUS (+5V) → energia (vermelho)

• GND (Terra) → negativo (preto)

• D+ e D- → sinais diferenciais de dados (verde e
  branco/azul)

• SuperSpeed TX/RX → canais extras para as versões mais
  rápidas (somente USB 3.0 em diante)

💡 Curiosidade: Desde o USB 3.0, foram
adicionados 5 novos pinos para suportar velocidades acima de
5 Gbps.

🔎 Tipos de Conectores USB: A & B

Antes de falar das velocidades, é importante entender o
formato físico dos conectores.

• USB Tipo A → Retangular, comum em PCs, notebooks, hubs USB
  e carregadores.

• USB Tipo B → Quadrado com bordas chanfradas, muito usado em
  impressoras, scanners e alguns dispositivos externos.

📝 Pinagem e Diferenças por Versão

✅ USB 1.0 e USB 2.0 – Tipo A & Tipo B

Os conectores USB 1.0 são as primeiras versões, eles têm o
mesmo involucro dos conectores USB 2.0, o que difere é
somente a tecnologia embarcada no circuito.

Na Tabela abaixo temos a pinagem e suas respectivas
descrições.

🔹 Velocidades:

• USB 1.0 → até 12 Mbps

• USB 2.0 → até 480 Mbps (apenas meio Gbps, suficiente para
  pen drives antigos e mouses)

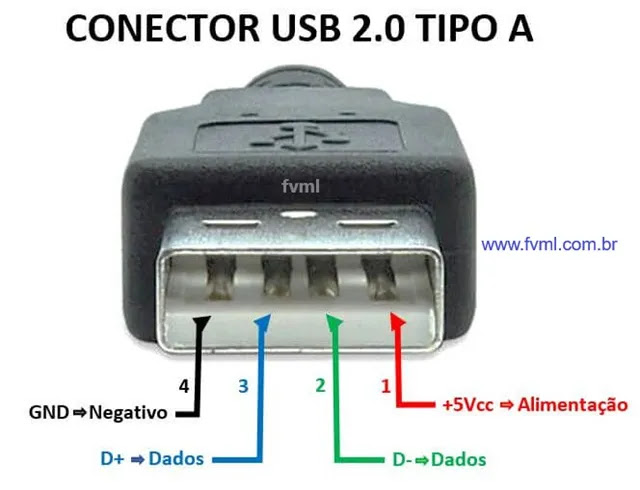

🔌 Pinagem do Conector USB 1.0 ou USB 2.0 TIPO A

Na Figura 2 abaixo temos o diagrama do
conetor USB do TIPO A, com sua respectiva
Pinagem.

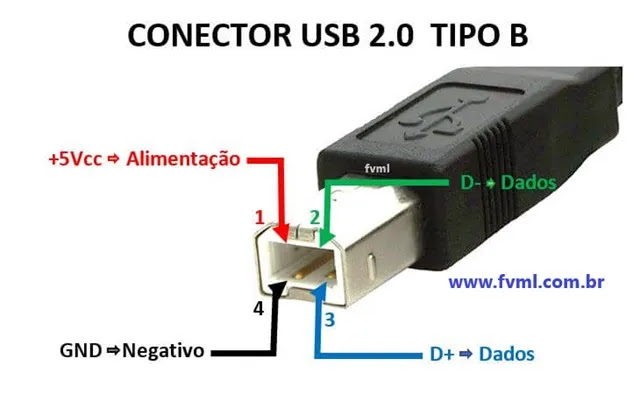

🔌 Pinagem do Conector USB 1.0 ou USB 2.0 TIPO B

Na Figura 3 abaixo temos o diagrama do
conector USB do TIPO B, com sua respectiva
Pinagem.

✅ USB 3.0 – Tipo A e Tipo B

O USB 3.0 trouxe 5 novos pinos extras para
suportar velocidades muito mais rápidas.

💡 Dica rápida: A cor azul dentro do conector indica
USB 3.0.

Na Tabela abaixo temos a pinagem e suas respectivas
descrições.

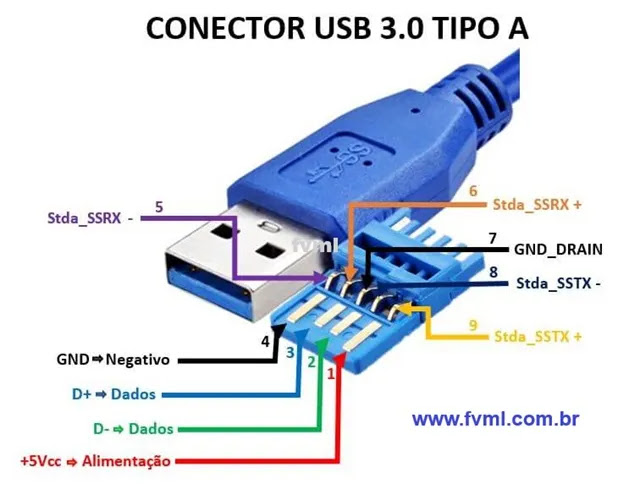

🔌Pinagem do Conector USB 3.0 TIPO A

Na Figura 4 abaixo temos o diagrama do
conector USB 3.0 do TIPO A, com sua
respectiva Pinagem, estamos mostrando o barramento interno ao
lado do conector para demonstrar os pinos que tem dentro para melhor
visualização.

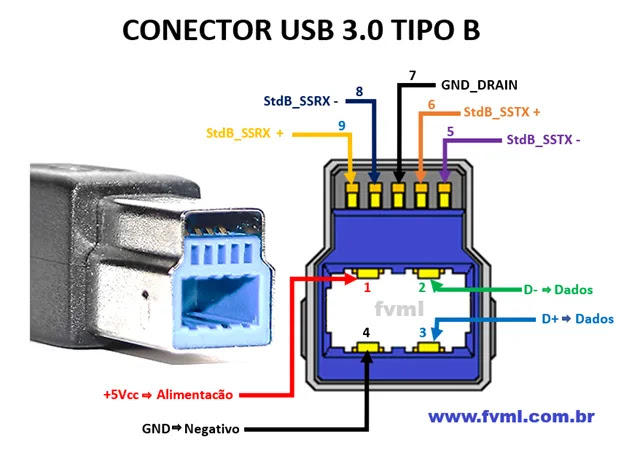

🔌Pinagem do Conector USB 3.0 TIPO B

Na Figura 5 abaixo temos o diagrama do
conector USB 3.0 do TIPO B, com sua
respectiva Pinagem.

💡 Há também uma versão com uma pequena diferença entre os conectores
USB 3.0 Tipo B, são os conhecidos como
Powered-B.

Ele possui dois pinos adicionais de fornecimento de energia, “Pinos 10 e 11“, para aumentar a corrente de trabalho do conector, e em caso de
equipamentos com uma corrente maior, não necessitar de um
adaptador USB ou uma fonte de
alimentação externa.

🔹 Velocidade: até 5 Gbps (10x mais rápido
que o USB 2.0).

✅ USB 3.1 e USB 3.2

Aqui começa a confusão! 😂

Aos poucos, o consórcio USB foi renomeando versões, o que
deixou muita gente perdida.

• USB 3.1 Gen 1 → equivalente ao
  USB 3.0 (5 Gbps).

• USB 3.1 Gen 2 → duplicou a velocidade para
  10 Gbps.

• USB 3.2 Gen 1×1 → 5 Gbps

• USB 3.2 Gen 2×1 → 10 Gbps

• USB 3.2 Gen 2×2 → 20 Gbps (usado em cabos USB-C).

✅ USB4 (baseado em Thunderbolt 3)

O USB4 trouxe finalmente
padronização simplificada. Ele utiliza exclusivamente o
conector Tipo-C e suporta:

• Velocidades até 40 Gbps

• Compatibilidade com Thunderbolt 3

• Suporte a carga rápida (USB-PD, até 100W)

• Transmissão de áudio e vídeo (DisplayPort alternativo)

📊 Tabela Comparativo Rápido das Versões do USB

🎯 Conclusão

Agora você já sabe:

• USB Tipo A e B dominam desde os anos 90 até hoje, mas estão
  cada vez mais sendo substituídos pelo USB-C.

• Cada versão trouxe melhorias de velocidade e capacidade de energia.

• Entender a pinagem ajuda muito técnicos, makers e
  profissionais de TI, mas também qualquer usuário que queira
  escolher o cabo certo.
