Circuito Comutador de Tensão AC Automático 110V/220V + PCI

Circuito Comutador de Tensão AC Automático 110V/220V

Como Montar um Circuitos Comutador Automático 110V/220V! Guia completo passo a
passo!

Olá a Todos!

A necessidade de dispositivos que operem em múltiplas tensões é cada vez mais
comum, especialmente em equipamentos eletrônicos que podem ser usados em
diferentes regiões geográficas.

Um circuito comutador de tensão
CA
110V/220V
automático é essencial para permitir que dispositivos funcionem corretamente
em ambas as tensões sem a necessidade de intervenção manual.

Este artigo aborda o funcionamento e a implementação de um circuito comutador
de tensão automática, utilizando como referência um dispositivo encontrado em
uma caixa ativa da Staner SR315.

💡 Princípio de Funcionamento

O comutador automático de tensão é um circuito projetado para detectar a
tensão de entrada da rede elétrica e, automaticamente, selecionar a bobina
primária do transformador para operar em 110V ou 220V. Esse
processo elimina a necessidade de uma chave seletora manual, garantindo uma
transição automática entre as diferentes tensões de entrada.

O circuito é configurado para operar dentro de limites predefinidos: ele
comuta a bobina primária do transformador para 110V quando a tensão de
entrada está abaixo de 160V, e para 220V quando a tensão de
entrada excede 180V. Esta faixa de operação assegura que o
transformador funcione de forma segura e eficiente, independentemente das
variações na tensão de entrada.

O circuito emprega um relé de dupla via, controlado por uma série de
componentes básicos que incluem diodos, resistores, capacitores, e SCRs, que monitoram continuamente a amplitude da tensão de entrada.

Quando uma mudança na tensão é detectada, o circuito ativa o relé, ajustando a
bobina do transformador para a configuração de tensão apropriada. Isso protege
o transformador e outros componentes do sistema contra falhas potenciais
causadas por uma tensão inadequada.

🔌 Diagrama de Circuito

A Figura 2 apresenta um diagrama típico de um comutador
automático de tensão. Neste projeto, o relé de 5 Pinos
NA
e
NF desempenha um papel central, alternando entre as tensões de entrada
de 110V e 220V com base nas condições monitoradas pelo
circuito.

Este projeto robusto e eficiente é ideal para aplicações que requerem ajustes
automáticos de tensão, proporcionando maior segurança e confiabilidade ao
sistema.

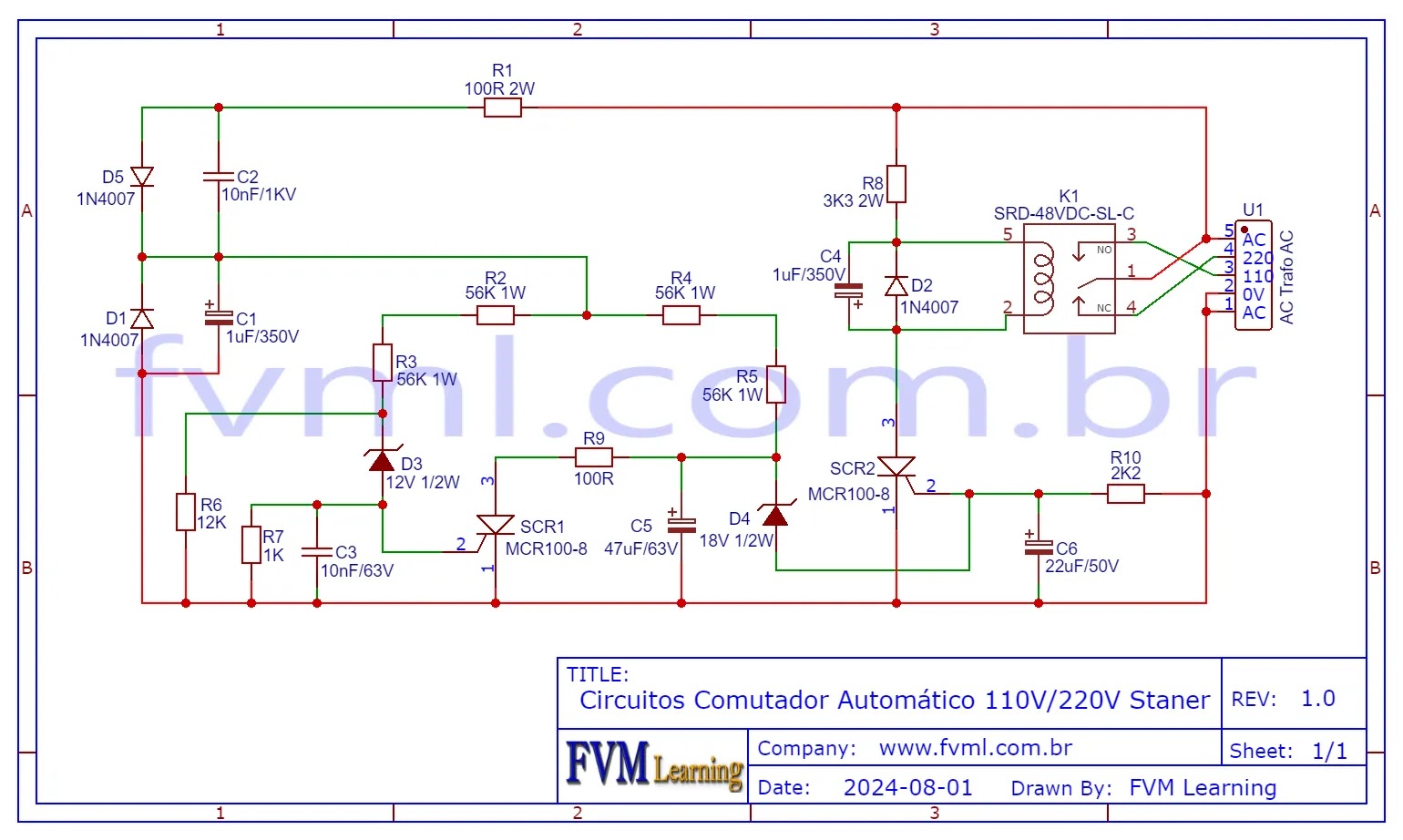

Figura 2: Diagrama de circuito de chave seletora de tensão automática 110/220V.

🛠️ Implementação Prática

Teste Inicial:

Verifique todas as conexões e certifique-se de que não
há curtos-circuitos nas trilhas da placa de circuito impresso.

Aplicação de Tensão:

Conecte uma fonte de tensão de 110V e
depois uma de 220V para testar a comutação automática.

Ajustes Finais:

Faça ajustes nos valores dos resistores e capacitores,
se necessário, para garantir a operação correta.

🧯 Cuidados e Segurança

• Sempre desligue a alimentação antes de fazer qualquer modificação no
  circuito.

• Utilize componentes com especificações adequadas para a tensão e corrente
  que serão manejadas.

• Certifique-se de que a montagem está bem isolada para evitar riscos de
  choque elétrico.

📋 Lista de Componentes

• Diversos:
• U1: Conector tipo WJ2EDGVC-5.08-5P
• Outros: PCI, estanho, fios, alto falante, fonte ac, etc.

🖨️ A Placa de Circuito Impresso (PCI)

Disponibilizamos os arquivos da placa de circuito impresso, como também o
diagrama esquemático, em diversos formatos como PDF, GERBER e PNG. Além disso, oferecemos um link direto para download gratuito desses
arquivos em um servidor seguro, “MEGA“.

Fig. 3 – PCI Comutador de Tensão AC Automático 110V/220V

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito eletrônico,
basta clicar no link direto disponibilizado abaixo:

Link para Baixar: Layout PCB, PDF, GERBER, JPG

🧾 Conclusão

Os circuitos comutadores automáticos de tensão são essenciais para a operação
segura e eficiente de dispositivos eletrônicos em diferentes ambientes de
tensão. Compreender o funcionamento desses circuitos é fundamental para
estudantes de engenharia eletrônica, proporcionando a base para projetos mais
complexos no futuro.

A implementação prática de tais circuitos reforça o conhecimento teórico e
prepara os alunos para desafios reais no campo da eletrônica.
