Como Programar ESP12E com Conversor FTDI Guia Definitivo + Diagrama Prático

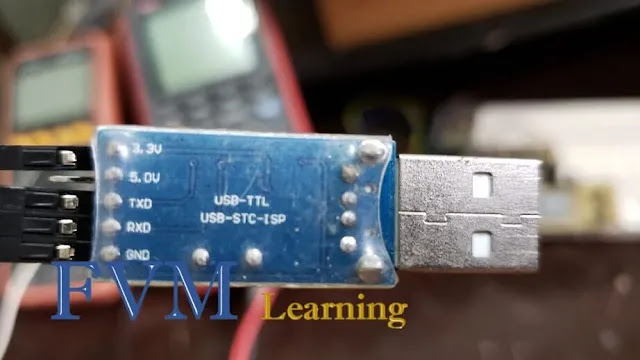

Módulo Conversor FTDI PL2303

Olá a Todos!

Você comprou um módulo ESP barato como
ESP-12, ESP-12F, ESP-07 ou ESP-01 e está se perguntando como
programá-lo sem ter um NodeMCU? Não se preocupe!

Neste guia passo a passo comprovado, você aprenderá a montar um
circuito simples para programar qualquer módulo ESP usando apenas um
conversor FTDI comum. Economize dinheiro e maximize a flexibilidade dos
seus projetos IoT!

🔍 Por Que Você Precisa Desta Configuração?

Os módulos ESP-12, ESP-12F, ESP-07 ou ESP-01 (e todos os ESPs, que
“não são poucos, vão do ESP01 ao ESP14”) são extremamente econômicos
comparados aos módulos embarcados como NodeMCU ESP8266, NodeMCU ESP32 ou
Wemos D1 R2.

Porém, eles
não possuem circuito conversor USB Serial, regulador de tensão, botões
de reset ou componentes de suporte
que facilitam a programação direta.

Se você ainda não conhece as diferenças entre os modelos de ESP8266,
recomendamos nosso guia completo:
Conhecendo ESP8266: Especificações e Comparações com ESP32 e
Arduino

🧰 Componentes Necessários (Com Explicações Práticas)

🔌 Diagrama Esquemático Otimizado

O diagrama da Figura 2 abaixo apresenta a montagem dos componentes
necessários para realizar a programação do módulo ESP12E. Trata-se de um
circuito simples, porém que exige atenção na hora das conexões, a fim de
evitar erros na ligação das GPIOs e demais componentes.

Fig. 2 – Diagrama esquemático para gravação do ESP12E

Para facilitar esse processo, temos um artigo completo e passo a passo
ensinando como montar um circuito para gravar módulos ESP12E e toda sua
linha, sem necessidade de soldagem. O método utiliza um adaptador com pinos
fixos, permitindo encaixar o ESP12E diretamente para a programação.

👉 Confira o guia completo neste link:

Circuito Adaptador ESP12E: Guia Definitivo para Programar com NodeMCU
ou FTDI

📋 Tabela de Conexões Essenciais (Atualizada com Dicas de
Troubleshooting)

🔑 Passo a Passo para Programação com Sucesso Garantido

🚨 Solução Rápida para Problemas Comuns (Troubleshooting)

💡 Dicas Profissionais que a Maioria Não Compartilha

•
  Use um capacitor de 100μF entre VCC e GND próximo ao ESP para
  estabilizar a alimentação durante picos de consumo

•
  Se estiver com problemas persistentes, tente uma taxa de baud mais baixa
  (como 57600) durante a programação

•
  Para projetos definitivos, considere adicionar um regulador de tensão
  dedicado – a saída de 3.3V de muitos conversores FTDI não é suficiente
  para o ESP em operação completa

•
  Se você está alimentando o ESP com uma fonte externa (não pelo FTDI),
  certifique-se de que todos os GNDs estão conectados – falta de
  referência comum é uma causa comum de falhas


🎯 Conclusão: Domine Seus Projetos com Confiança

Agora que você conhece todos os segredos para programar seu ESP8266 com um
conversor FTDI, está preparado para criar projetos IoT profissionais sem
gastar mais do que o necessário!

Lembre-se: a chave para o sucesso está nos
detalhes da alimentação e no modo de programação – não subestime
esses pontos críticos.

👋 E por hoje é só, espero que tenhamos alcançado suas
expectativas!

Agradecemos por visitar o nosso blog e esperamos tê-lo(a) novamente por
aqui em breve. Não deixe de conferir nossos outros conteúdos sobre
tecnologia e assuntos variados.

Nos ajude a divulgar nosso trabalho, compartilhe nas redes
sociais: Facebook, Instagram, WhatsApp. Uma simples atitude sua faz com que cresçamos juntos e
melhoremos o nosso trabalho!

{
“@context”: “https://schema.org”,
“@type”: “FAQPage”,
“mainEntity”: [
{
“@type”: “Question”,
“name”: “Posso usar um conversor FTDI de 5V para programar o ESP8266?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Não, você deve usar apenas 3.3V. Conectar o ESP8266 a 5V pode danificá-lo permanentemente. Se seu conversor FTDI não tem saída de 3.3V estável, use um regulador de tensão dedicado.”
}
},
{
“@type”: “Question”,
“name”: “Por que meu ESP8266 não entra em modo de programação?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “O problema mais comum é que o GPIO0 não está conectado ao GND durante a inicialização. Verifique se sua chave de programação está funcionando corretamente e se você pressiona o botão de reset após configurar o modo de programação.”
}
},
{
“@type”: “Question”,
“name”: “Qual a taxa de baud ideal para programar o ESP8266 com FTDI?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “A taxa padrão é 115200, mas alguns módulos usam 9600. Se estiver tendo problemas, experimente reduzir para 57600 ou 115200. Taxas mais baixas são mais confiáveis com conexões menos estáveis.”
}
},
{
“@type”: “Question”,
“name”: “Por que preciso de resistores de 10K no circuito?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Os resistores de 10K servem como pull-up/pull-down para estabilizar os sinais nos pinos GPIO0 e CH_PD. Sem eles, o módulo pode não inicializar corretamente ou entrar em modo de programação de forma inconsistente.”
}
},
{
“@type”: “Question”,
“name”: “Posso programar o ESP8266 sem usar chaves físicas?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Sim, mas é menos prático. Você precisaria manualmente conectar e desconectar fios durante a programação. As chaves facilitam alternar entre modo de programação e execução sem mexer nos cabos.”
}
}
]
}
