| Como Montar Cabos de Áudio Profissional (XLR, P10, RCA) |
Olá, Entusiastas da Eletrônica!
Você já enfrentou problemas com cabos de áudio incompatíveis ou pagou caro por
equipamentos que poderia montar sozinho? Neste guia completo, você vai
aprender como montar seus próprios cabos profissionais para mesas de som,
microfones, instrumentos musicais, som de igreja, estúdios e muito mais.
Com diagramas exclusivos e instruções detalhadas, você vai dominar conexões
como XLR, P10, RCA e cabos balanceados, economizando dinheiro e
personalizando suas configurações de áudio de forma prática e segura.
Além dos cabos tradicionais, existem conexões mais complexas, como o conector
combinado Neutrik NCJ6FI-S, que exige atenção especial na montagem. Se
você quer aprender a fazer a ligação correta desse
plugue híbrido XLR/P10 fêmea, confira nosso post completo com o
esquemático detalhado:
🛠️ Vamos Colocar a Mão na Massa?
Começaremos com os cabos mais comuns e indispensáveis no dia a dia de
músicos e técnicos de áudio. Depois, avançaremos para opções mais
específicas e complexas.
1° Cabo P10 Mono (P10 Macho → P10 Macho) — Uso com Instrumentos Musicais
O cabo P10 mono é um dos conectores mais utilizados no universo do
áudio. Ele possui dois contatos (ponta e corpo) e é considerado não
balanceado. Sua função principal é ligar instrumentos musicais como guitarra,
contrabaixo e teclado a uma mesa de som, amplificador ou interface de áudio.
No contexto de shows e gravações, esse cabo leva o sinal do instrumento até o
sistema de som principal (PA —
Public Address, ou sistema de reforço sonoro).

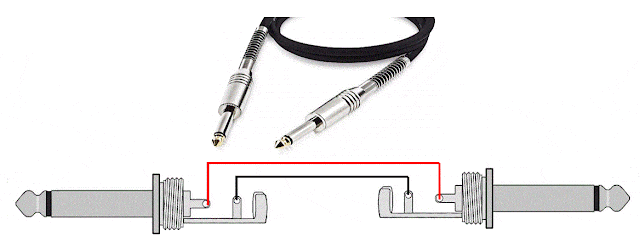

📊 Figura 1 – Diagrama do cabo P10 Mono (Macho → Macho)
 |
|
Fig. 1- Diagrama Conector Mono P10 Macho para P10 Macho |
💡 Dica prática: utilize cabos P10 de boa qualidade, com soldagem firme e
conectores robustos, para evitar ruídos indesejados.
🎸 Monte seu cabo de instrumento com conectores firmes e fio de qualidade
para evitar chiados e perda
2° Cabo P10 Estéreo (TRS) → 2× P10 Mono — Uso em Inserts de Mesa de Som
O cabo P10 estéreo TRS (Tip, Ring, Sleeve) possui três contatos. Ele pode ser
usado como balanceado ou para transportar dois sinais mono separados.
Nas mesas de som, esse cabo é essencial em conexões de insert, que permitem
enviar o sinal a um processador externo (compressor, equalizador, efeito) e
retornar ao mesmo canal.

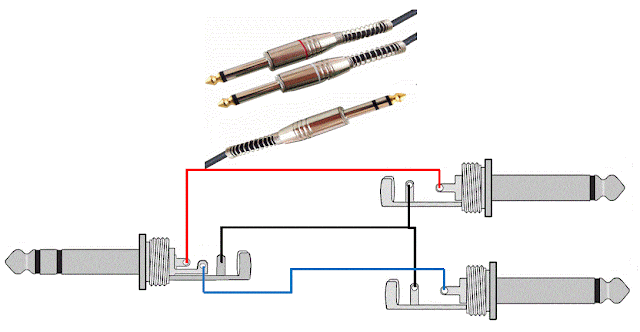

📊 Figura 2 – Diagrama do cabo P10 TRS para 2× P10 mono
|
|
Fig. 2- Diagrama Conector Estéreo P10 Macho para dois Conector Mono P10 Macho |
💡 Dica prática: identifique com etiquetas ou cores os conectores de envio
(send) e retorno (return) para evitar inversões durante apresentações ao vivo.
🎚️ Garanta conexões limpas nos inserts da sua mesa usando cabos de boa
blindagem e conectores duráveis.
3° Cabo XLR Fêmea → 2× P10 Mono — Uso em Saídas Balanceadas
O cabo XLR fêmea para dois P10 mono conecta equipamentos com saída balanceada
(como mixers e interfaces de áudio) a entradas não balanceadas (como
amplificadores estéreo).
O conector XLR possui três pinos:
- Pino 1 = Terra (Ground)
- Pino 2 = Positivo (Hot)
- Pino 3 = Negativo (Cold)
Esse tipo de cabo divide o sinal balanceado em dois canais mono independentes.

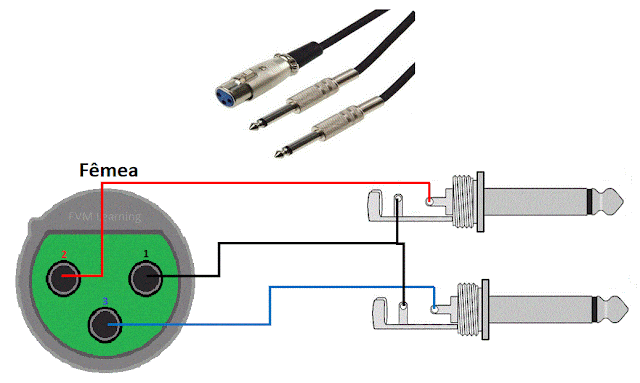

📊 Figura 3 – Diagrama do cabo XLR fêmea para 2× P10 mono
|
|
|
💡 Dica prática: utilize este cabo apenas quando necessário. Sempre que
possível, mantenha conexões balanceadas para reduzir ruídos e
interferências.
🎛️ Para dividir sinais balanceados com clareza, use conectores XLR e P10 de
alta qualidade.
Continue Explorando: Artigos Relacionados:
-
Neutrik SilentPlug XX Series: O Futuro da Nova Geração dos Conectores
de Áudio! - Como fazer cabos SpeakON para SpeakON, P10 e XLR
- Protocolo Dante: O que é? Entenda suas Funcionalidades e Aplicações!
- Amplificador para Fones de Ouvidos: O que é? Como funcionam?
-
Mesa de Som: O que é? Categorias, Principais Características e suas
Funções! -
Qual é a Diferença Entre Cabo de Áudio Balanceado e Desbalanceado? Qual
devo Usar? -
Como Montar Cabo para LIVE – Instagram, Facebook, Youtube – Da Mesa
para o Celular - O que é Phantom Power e Como Funciona?
4° Cabo XLR Fêmea → P10 TRS (estéreo) — Uso em Sinais Balanceados
O cabo XLR fêmea para P10 TRS é comum em três situações:
-
Conectar um processador de sinal (equalizador, compressor) com saída XLR a
um amplificador ou ativo de caixa de som com entrada P10 TRS. -
Conexão de amplificadores para fones de ouvido profissionais que oferecem
saída XLR, como os Distribuidor Amplificador de Headphone. -
Transmissão de Phantom Power (alimentação elétrica de +48V) para microfones
condensadores.
Esse cabo mantém o sinal balanceado, aproveitando os três contatos (ponta,
anel e corpo).

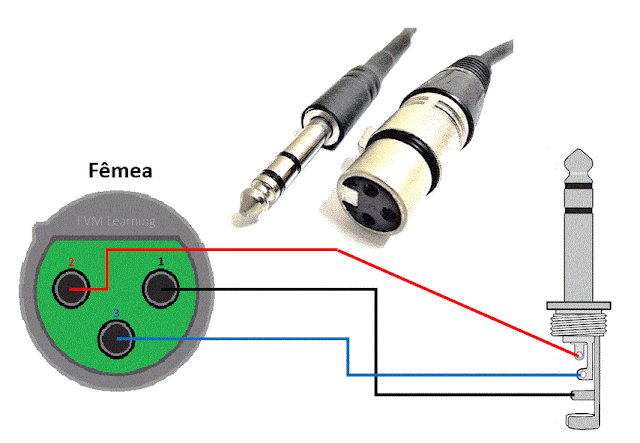

📊 Figura 4 – Diagrama do cabo XLR fêmea para P10 TRS
|
|
Fig. 4 – Diagrama Conector XLR Fêmea para um Conector Estéreo P10 Macho |
💡 Dica prática: antes de ligar cabos em equipamentos com Phantom Power,
confirme se o dispositivo conectado suporta essa alimentação. Isso evita danos
a instrumentos ou microfones dinâmicos.
🎧 Preserve a integridade do sinal balanceado usando plugs e cabos confiáveis.
5° Cabo XLR Fêmea → P10 Mono Macho — Adaptação de Sinais Balanceados
Este cabo é um adaptador muito usado para conectar equipamentos com saída
balanceada (XLR) a entradas não balanceadas (P10 mono), como:
-
Conectar um microfone profissional a uma mesa de som ou amplificador que
só tenha entrada P10 (muito comum em equipamentos mais simples).
-
Ligar a saída balanceada de uma mesa de som ou interface de áudio à
entrada P10 mono de um amplificador, caixa ativa ou outro dispositivo.
Esta conexão é considerada uma adaptação e não uma conversão ideal,
pois adapta um sinal balanceado (de 3 vias) para um não balanceado (de 2
vias). Para isso, o cabo “descarta ou fecha” o sinal negativo do XLR,
usando apenas o positivo e o terra, que são ligados à ponta (tip) e ao
corpo (sleeve) do conector P10.

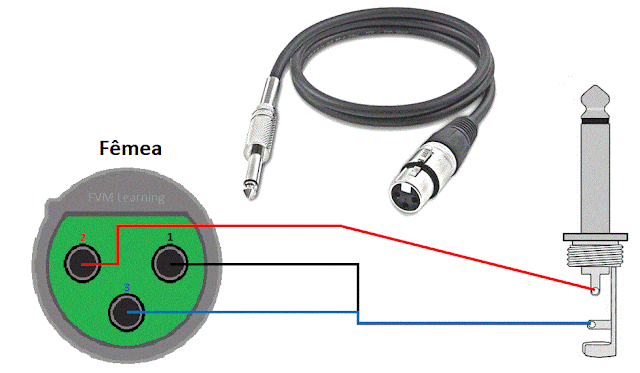

📊 Figura 5 – Diagrama do cabo XLR fêmea para P10 mono macho
|
|
Fig. 5 – Diagrama Conector XLR Fêmea para P10 Macho Mono |
💡 Dica prática: esse tipo de ligação é útil em situações práticas, mas sempre
que possível prefira manter cabos totalmente balanceados (XLR ↔ XLR ou TRS ↔
XLR). Isso ajuda a reduzir ruídos e interferências, principalmente em cabos
longos.
🔌 Use componentes de boa qualidade para evitar ruídos ao adaptar sinais
balanceados para P10.
6° Cabo XLR Macho Balanceado → 2× P10 Mono Machos — Uso para Dividir
Sinal Balanceado em Dois Não Balanceados
Esse cabo divide o sinal balanceado do conector XLR macho em dois sinais não
balanceados (cada um em um P10 mono).
Na prática, funciona como um splitter, enviando o sinal positivo (pino 2) para
um P10 e o negativo (pino 3) para o outro.

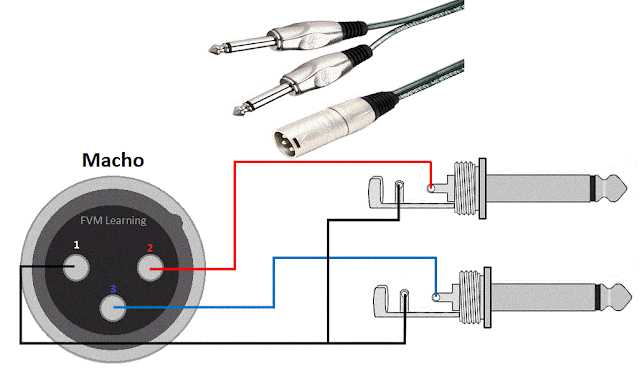

📊 Figura 6 – Diagrama do cabo XLR macho para dois P10 mono machos
|
|
Fig. 6 – Diagrama Conector XLR Macho para 2 P10 Mono Macho |
💡 Dica prática: esse cabo pode ser útil em gravações ou testes, mas
cuidado: dividir o sinal dessa forma não substitui uma saída estéreo real.
Use com consciência para evitar ruídos ou perda de fase.
🎚️ Ao dividir um sinal balanceado, mantenha a pureza do som usando cabos e
conectores de confiança.
7° Cabo XLR Macho Balanceado → P10 Estéreo Macho (TRS) — Uso para
Conectar Saída Balanceada em Entrada P10 TRS
Esse cabo conecta o XLR macho balanceado a um P10 TRS (estéreo), transportando
o sinal balanceado para entradas que aceitam P10 estéreo (como; Direct Box, algumas interfaces e equipamentos de áudio).
Aqui, o pino 2 do XLR vai para a ponta (tip), o pino 3 para o anel (ring) e o
pino 1 para o corpo (sleeve).
📊 Figura 7 – Diagrama do cabo XLR macho para P10 estéreo TRS
|
|
Fig. 7 – Diagrama Conector XLR Macho para P10 Estéreo Macho |
💡 Dica prática: esse é um dos cabos mais usados em estúdios, pois permite
ligar microfones ou saídas balanceadas de mesas de som diretamente em
entradas P10 TRS balanceadas.
🎛️ Evite perda de qualidade na conversão XLR para TRS com cabos e plugs
profissionais.
8° Cabo XLR Macho → P10 Mono Macho — Uso para Mesa/Interface em
Amplificadores ou Caixas
O cabo XLR macho para P10 mono macho é um adaptador comum entre equipamentos
profissionais e semi-profissionais.
Ele converte o sinal balanceado (XLR) em não balanceado (P10 TS), usado em
amplificadores, caixas ativas e alguns instrumentos.

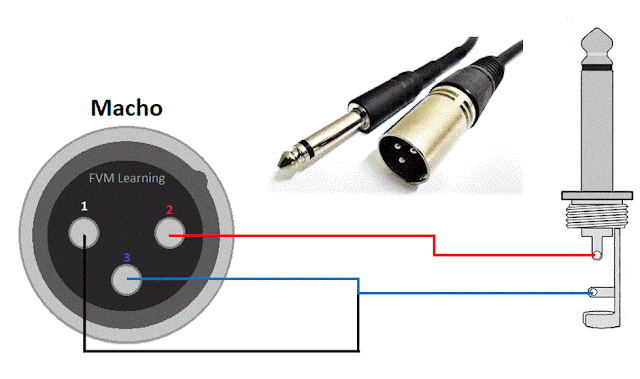

📊 Figura 8 – Diagrama do cabo XLR macho para P10 mono macho
|
|
Fig. 8 – Diagrama Conector XLR Não Balanceado Macho para P10 mono Macho |
💡 Dica prática: evite usar cabos longos nesse formato, pois a perda da
ligação balanceada pode introduzir ruídos.
🔉 Monte seu cabo com materiais de boa qualidade para conexões
seguras entre mesa e amplificador.
9° Cabo XLR Fêmea Balanceado → XLR Macho Balanceado — Uso em Microfones e
Extensões Balanceadas
Esse é o clássico cabo de microfone, também usado em extensões balanceadas e
em ligações de periféricos como; Caixas ativas,
amplificadores, equalizadores, processadores,
equipamento de efeitos, á console de áudio.
Por possuir três vias (terra, positivo e negativo), garante proteção contra
ruídos e pode ter comprimentos bem maiores que cabos não balanceados.

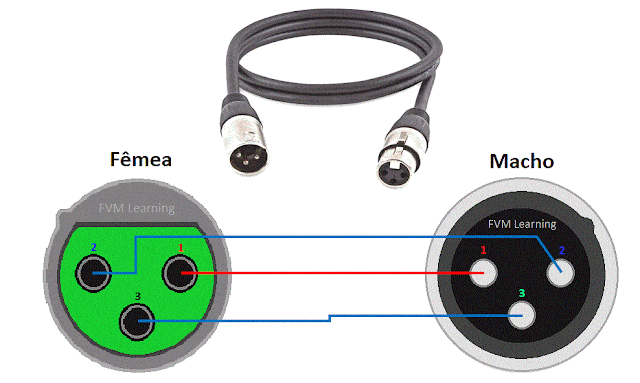

📊 Figura 9 – Diagrama do cabo XLR fêmea para XLR macho
|
|
Fig. 9 – Diagrama Conector XLR Balanceado Macho XLR Balanceado |
💡 Dica prática: sempre invista em cabos XLR de qualidade, especialmente se
for usar em microfones condensadores ou longas extensões.
🎤 Um bom cabo balanceado faz toda diferença no som do microfone.
10° Cabo 2× RCA Macho → P10 Estéreo Macho (TRS) — Uso em Players, Mixers e
Equipamentos DJ
Esse cabo converte dois sinais RCA (esquerdo e direito) em um único conector
P10 estéreo.
É bastante usado em mixers de DJ, players de mídia e receivers, conectando
saídas RCA para uma entrada P10 estéreo em mesas ou interfaces.

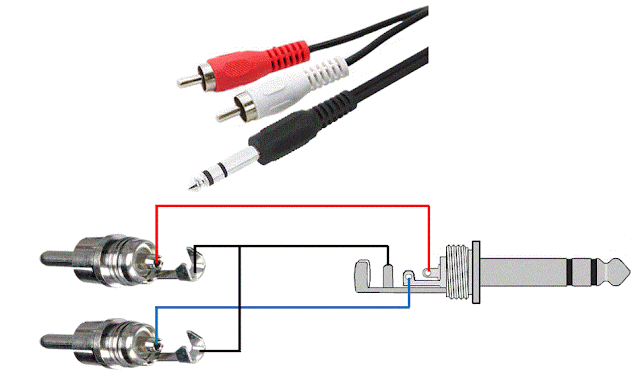

📊 Figura 10 – Diagrama do cabo RCA para P10 estéreo
|
|
Fig. 10 – Diagrama Conector RCA Macho para Conector P10 estéreo Macho |
💡 Dica prática: mantenha os cabos RCA curtos para reduzir interferência.
🎧 Use conectores firmes e cabos bem blindados para garantir som limpo em
mixers e equipamentos DJ.
11° Cabo 2× RCA Macho → 2× P10 Mono Machos — Uso em Adaptação de Saída RCA
para Entradas P10 Independentes
Aqui, cada saída RCA (L/R) é conectada individualmente a um P10 mono.
Esse cabo é muito útil em setups híbridos, quando é necessário ligar um
equipamento de áudio doméstico como os CD, DVD, a um sistema de som ou diretamente a caixas ativas com entrada P10.

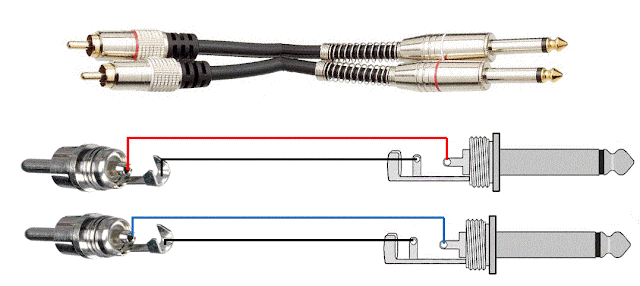

📊 Figura 11 – Diagrama do cabo 2× RCA para 2× P10 mono
|
|
Fig. 11 – Diagrama Conector RCA Macho para Conector P10 mono Macho |
💡 Dica prática: verifique sempre a correspondência correta de canais
(vermelho = canal direito, branco = canal esquerdo).
🎛️ Faça uma adaptação segura e sem ruídos entre saídas RCA e entradas P10
usando cabos de qualidade.
12° Cabo 2× RCA Macho → 2× RCA Macho — Uso em DVD, Receivers e Som
Doméstico
O cabo RCA estéreo padrão, muito comum em equipamentos de som
doméstico, CD, DVD, Toca Discos, receivers e até em algumas mesas antigas.
Transporta sinais não balanceados em dois canais (esquerdo e direito).

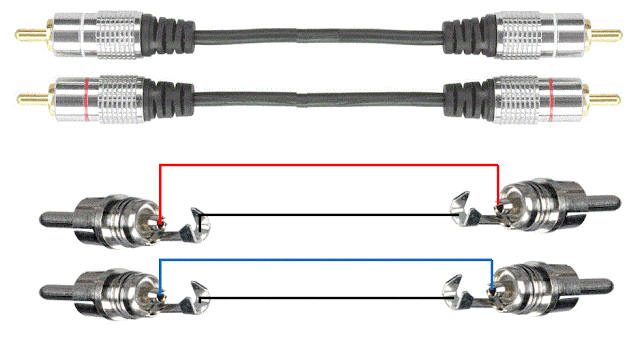

📊 Figura 12 – Diagrama do cabo RCA para RCA
|
|
Fig. 12 – Diagrama Conector RCA Macho para Conector RCA Macho |
💡 Dica prática: ideal para curtas distâncias, pois não oferece proteção
contra ruídos. Para setups profissionais, prefira conexões balanceadas sempre
que possível.
🎶 Garanta uma transmissão limpa entre seus aparelhos de áudio com cabos e
conectores de boa qualidade.
📋 Tabela Resumo – Tipos de Cabos de Áudio
Confira abaixo os principais cabos do guia, suas aplicações e dicas práticas
para uso.
| Nº | Cabo | Conectores | Uso Principal | Tipo de Sinal | Dica Prática |
|---|---|---|---|---|---|
| 1 | P10 Mono → P10 Mono | 2× P10 TS macho | Instrumentos musicais (guitarra, baixo, teclado) | Não balanceado | Use cabos curtos para evitar ruídos. |
| 2 | P10 Estéreo → 2× P10 Mono | 1× P10 TRS → 2× P10 TS | Divisão de estéreo (L/R) | Não balanceado | Bom para ligar saídas de fones ou teclados em mesa. |
| 3 | P10 Estéreo → P10 Estéreo | 2× P10 TRS | Fones de ouvido, saída estéreo | Não balanceado | Evite comprimentos acima de 3 m. |
| 4 | XLR Fêmea → P10 Estéreo | 1× XLR fêmea → 1× P10 TRS | Microfone ou saída balanceada para entrada TRS | Balanceado | Mantém a qualidade em longas distâncias. |
| 5 | XLR Fêmea → P10 Mono | 1× XLR fêmea → 1× P10 TS | Conectar saída XLR em entrada P10 mono | Não balanceado | Use apenas quando não houver entrada balanceada disponível. |
| 6 | XLR Macho → 2× P10 Mono | 1× XLR macho → 2× P10 TS | Dividir sinal balanceado em dois não balanceados | Semi-balanceado | Use apenas para testes; pode gerar perda de fase. |
| 7 | XLR Macho → P10 Estéreo | 1× XLR macho → 1× P10 TRS | Microfone/mesa em entrada TRS balanceada | Balanceado | Muito usado em estúdios e interfaces. |
| 8 | XLR Macho → P10 Mono | 1× XLR macho → 1× P10 TS | Mesa/interface para amplificadores ou caixas | Não balanceado | Prefira cabos curtos. |
| 9 | XLR Fêmea → XLR Macho | 1× XLR fêmea → 1× XLR macho | Cabo de microfone, extensões | Balanceado | Padrão profissional; permite longas distâncias. |
| 10 | 2× RCA → P10 Estéreo | 2× RCA → 1× P10 TRS | DJ, players, mixers domésticos | Não balanceado | Mantenha cabos RCA curtos para evitar ruído. |
| 11 | 2× RCA → 2× P10 Mono | 2× RCA → 2× P10 TS | Adaptar players RCA para entradas P10 independentes | Não balanceado | Verifique sempre os canais (L/R). |
| 12 | 2× RCA → 2× RCA | 2× RCA → 2× RCA | DVD, receivers, som doméstico | Não balanceado | Use apenas em curtas distâncias. |
🧾 Conclusão
Com este guia, você conheceu desde os cabos básicos (P10 mono, RCA) até os
mais profissionais, como o XLR balanceado e suas variações.
Agora, ao montar ou escolher seus cabos, você terá clareza sobre a função, a
pinagem correta e os cuidados que evitam ruídos e falhas.
💬 Qual desses cabos você mais usa no seu dia a dia?
Deixe seu comentário abaixo e compartilhe sua experiência — pode ajudar outros
leitores que estão montando seus próprios cabos!
Não deixe de conferir nosso tutorial sobre o conector Neutrik
NCJ6FI-S
para projetos avançados. Inscreva-se no blog para receber atualizações
exclusivas sobre áudio profissional!
