Como Montar um Cabo MIDI Passo a Passo

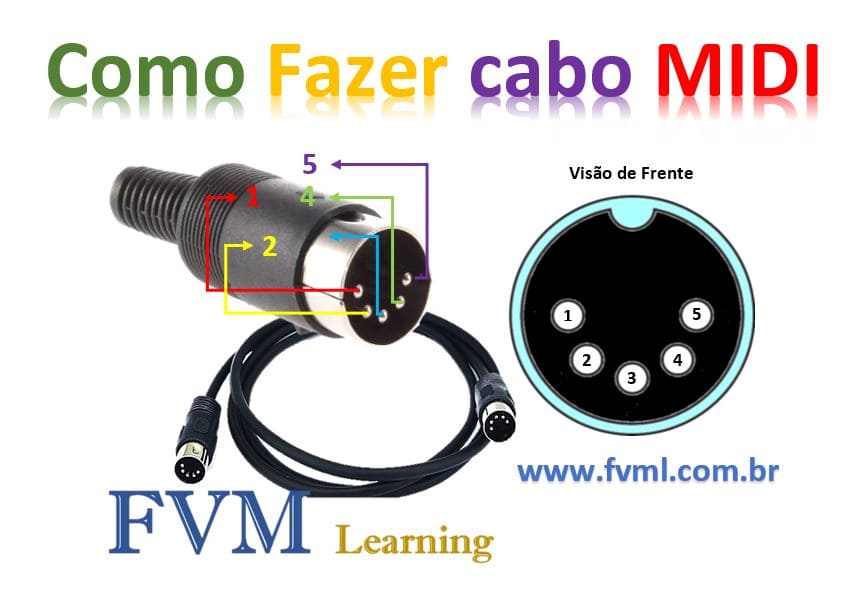

Fig. 1 – Como Fazer, montar um Cabo MIDI

Olá a Todos!!!

No post de hoje elaboraremos um cabo MIDI “Musical Instrument Digital Interface”, que serve para realizar conexões e controle de diversos periféricos, tais
como:

Controle de Instrumentos MIDI

Sequenciadores interligados a um Teclado

Ligações entre dois Teclados

Interfaces de Áudio e MIDI para gravações

Pedaleira Conectado a uma Interface de Áudio

Entre tantas outras opções

Tudo isso podemos fazer o controle pela Interface digital MIDI, de
forma simples e programável.

Você pode se interessar também:

Para a realização da montagem do cabo MIDI, precisaremos de:

2 – Conectores DIN-5 Macho

1 – Cabo blindado 2 metros “tamanho depende do seu uso”

Na figura 2 logo abaixo, temos a Pinagem do plug DIN-5 macho, com imagem
real do lado esquerdo, e do lado direito temos a imagem ilustrativa que
analisaremos.

Pois, será necessário virar o componente para realização da soldagem do
cabo, e se não tomarmos atenção podemos confundir a Pinagem e soldá-lo
inversamente.

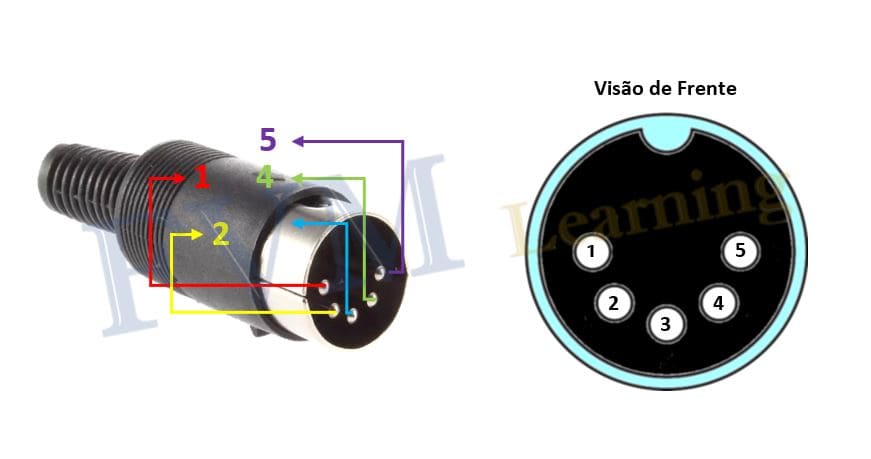

Fig. 2 – Pinagem Plug DIN-5 Macho MIDI

Na figura 3, temos as conexões necessárias para a construção
desse cabo, é bastante simples, existem apenas duas ligações necessárias para
fazer a conexão entre dois periféricos MIDI, uma ligação será o
Pino 4 CSINK – “Current Sink”, e o outro é o Pino 5 CSRC “Current Source”.

Em alguns casos, se você for utilizar um cabo muito grande, é aconselhável
utilizar o Pino 2 Ground “terra”, para evitar
interferências na comunicação digital do cabo MIDI.

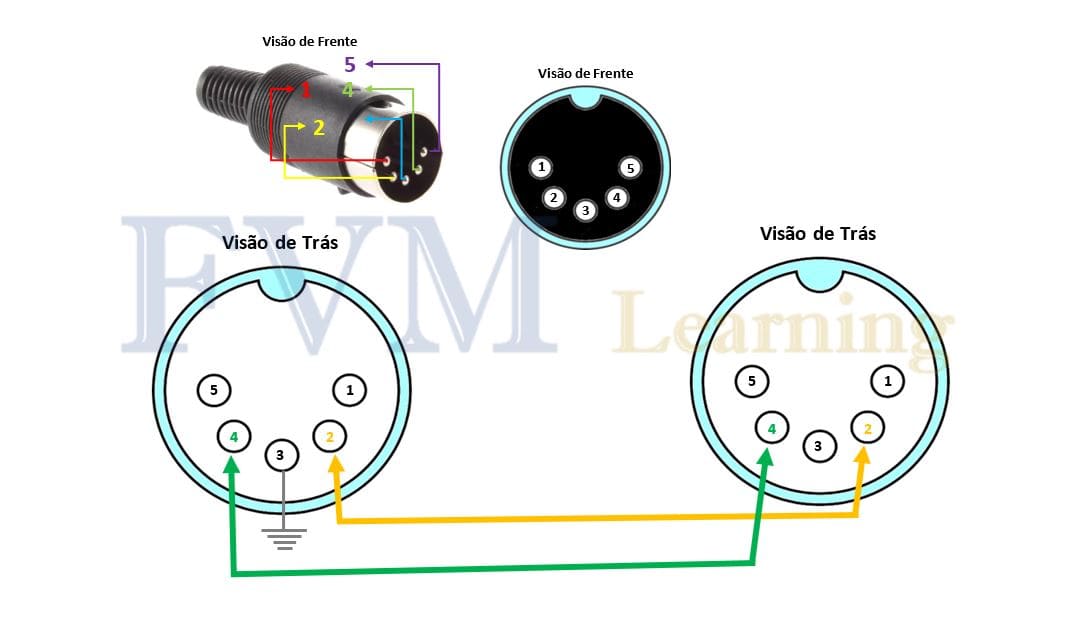

Fig. 3 – Diagrama esquemático cabo MIDI

Depois de tudo soldado, é bom verificar se há curto-circuito nas conexões e
se tudo tiver correto, verifique também se há continuidade em ambos os polos
do cabo, para ver se o cabo também não está quebrado.
