Como Ligar o Conector Combo Neutrik NCJ6FI-S (Diagrama de Fiação XLR / P10 TRS)

Esquemático Ligação Plugue combinado Fêmea XLR / P10 Neutrik NCJ6FI-S

Hoje vamos mergulhar fundo no mundo dos conectores profissionais de áudio
com um guia definitivo sobre o
Plugue Fêmea Combinado XLR/P10 NCJ6FI-S da Neutrik. Se
você trabalha com sonorização, monta equipamentos ou simplesmente é um
entusiasta de áudio, este artigo vai resolver todas as suas dúvidas sobre
esse componente essencial.

Antes de mais nada, preciso esclarecer um ponto crucial que muitos
profissionais ainda têm dúvida:
esse conector combinado NCJ6FI-S é especialmente projetado para painéis
de áudio tipo “medusa”
– aqueles que você vê nas laterais de mesas de som ou em racks
profissionais, com múltiplas entradas organizadas de forma estratégica.

🔍 Por Que o NCJ6FI-S é Ouro Para Painéis de Áudio (Medusa)?

A medusa (ou breakout box) é um componente fundamental em
qualquer sistema de áudio profissional, servindo como hub central de
conexões entre microfones, instrumentos e a mesa de som. O conector
Neutrik NCJ6FI-S se tornou o padrão ouro para essas aplicações por três
razões principais:

1. Economia de espaço – Em um painel de áudio onde cada
   centímetro conta, ter um único conector que aceita tanto XLR quanto P10
   é revolucionário


2. Flexibilidade operacional – Permite que o técnico de
   som conecte qualquer tipo de fonte sem precisar de adaptadores


3. Integridade do sinal – Projetado para manter a qualidade
   do áudio balanceado mesmo com conexões mistas.

🔌 Disposição dos Pinos no Plugue Fêmea Neutrik: Entendendo o DNA do
Conector

Vamos desvendar juntos a arquitetura interna deste pequeno gigante.
Existem
4 modelos principais na linha de conectores combinados da
Neutrik, mas o que nos interessa hoje, e o mais utilizado em painéis de
áudio profissionais, é o NCJ6FI-S com seus
7 pinos de contato inteligentemente distribuídos.

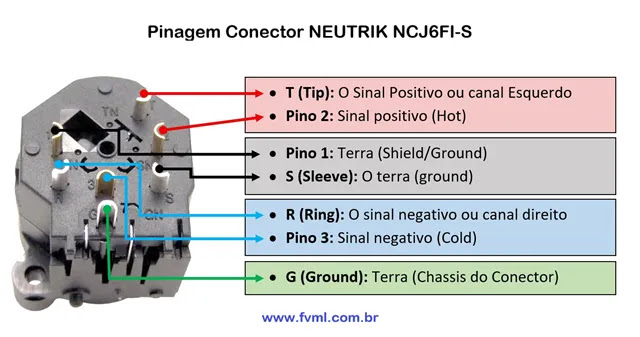

Fig. 2 – Pinagem Conector XLR/P10 Neutrik

O que torna este conector tão especial é como ele gerencia dois protocolos
de conexão diferentes em um único corpo: o
XLR de 3 pinos (para sinais balanceados) e o
P10 TRS de 3 seções (para estéreo ou mono balanceado). É
como ter dois conectores em um, sem perder qualidade!

Fig. 3 – Diagrama Esquemático Neutrik NCJ6FI-S Neutrik

Analogia prática: Pense no NCJ6FI-S como um “aeroporto
internacional do áudio”. Assim como um aeroporto recebe voos de diferentes
companhias aéreas em terminais conectados, este conector recebe sinais de
diferentes formatos (XLR e P10) em um único “terminal”, permitindo que
eles compartilhem a mesma infraestrutura sem interferência.

“TRS” – Quando Você Precisa de Conexão Direta de Instrumentos

Vamos começar com o cenário mais comum em estúdios e palcos: a conexão
direta de instrumentos como guitarras, baixos e teclados. Quando você está
usando apenas o conector P10 TRS, as conexões seguem um
padrão específico que garante a integridade do sinal.

O segredo está nos três pontos de contato do P10:

• T (Tip) – O sinal positivo ou canal esquerdo


• R (Ring) – O sinal negativo ou canal direito


• S (Sleeve) – O terra (ground)


No diagrama abaixo (Figura 4), você verá exatamente como fazer a ligação
quando estiver utilizando apenas o conector P10 em seu projeto de como
montar medusa de áudio ou painel de áudio.

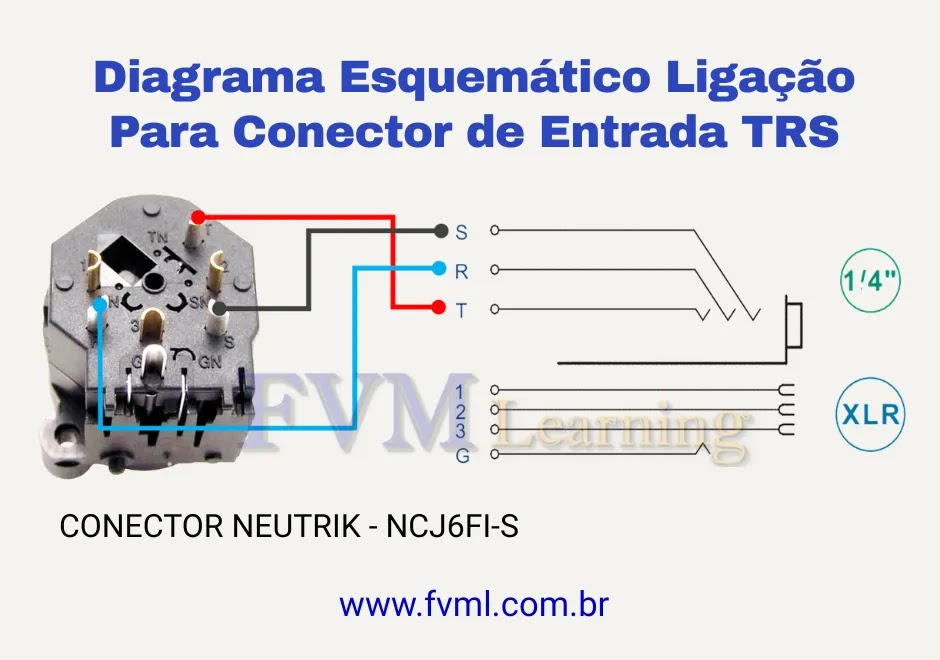

Fig. 4 – Esquemático ligações conector Neutrik NCJ6FI-S para conector de entrada TRS

Pro tip para projetistas: Quando estiver montando sua
medusa para instrumentos, utilize cabos com blindagem dupla para as
conexões TRS. O NCJ6FI-S tem excelente rejeição de ruído, mas uma boa
blindagem do cabo complementa perfeitamente suas características,
eliminando aquele zumbido irritante durante as gravações!

“XLR” – Para Microfones e Sinais Balanceados Profissionais

Agora, quando você está trabalhando com microfones ou qualquer outro sinal
que precise de conexão balanceada, entra em cena o lado XLR do conector. O
padrão XLR é o coração dos sistemas de áudio profissional, e entender sua
pinagem é fundamental.

No conector XLR:

• Pino 1 – Terra (Shield/Ground)

• Pino 2 – Sinal positivo (Hot)

• Pino 3 – Sinal negativo (Cold)


Este padrão de pinagem é crucial para a rejeição de ruído em longas
distâncias – um recurso essencial em qualquer painel de áudio
profissional. O diagrama abaixo (Figura 5) mostra exatamente como fazer a
ligação quando estiver utilizando apenas o conector XLR em seu projeto.

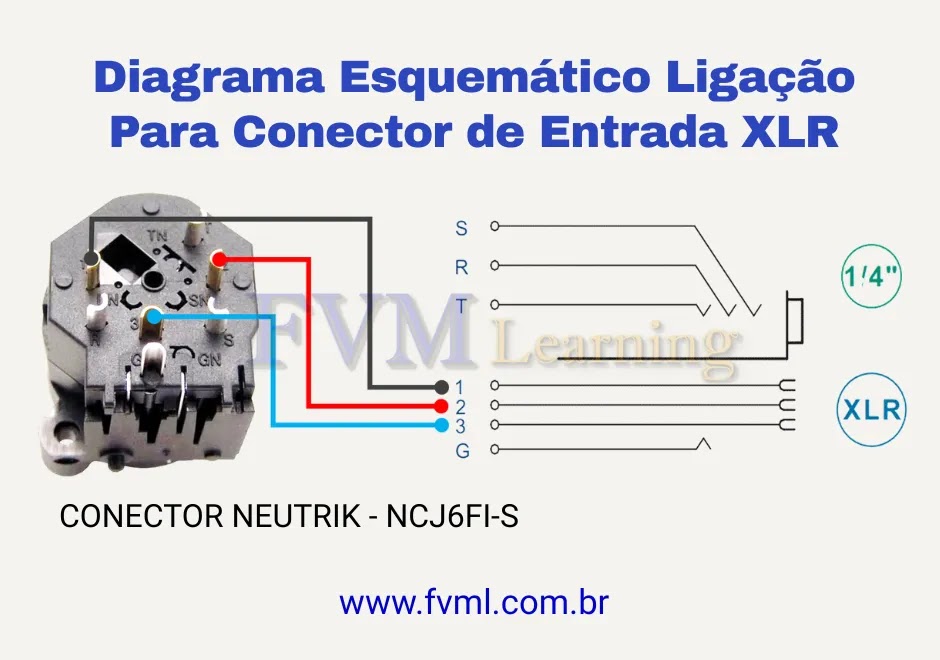

Fig. 5 – Esquemático Ligação Neutrik NCJ6FI-S para Conector de Entrada XLR

Aqui está um detalhe que muitos técnicos experientes ainda se confundem:
o padrão XLR para microfones é diferente do padrão XLR para
alto-falantes. No caso do NCJ6FI-S, estamos falando especificamente do padrão para
microfones (XLR 3 pinos), onde o pino 2 é o “hot” e o pino 3 é o “cold”.

⚡ Ligação Combinada: O Poder Real do NCJ6FI-S em Painéis de Áudio

Agora chegamos ao coração do nosso artigo: como configurar o conector para
trabalhar com ambos os tipos de conexão simultaneamente –
o que faz dele o componente perfeito para medusas e painéis de áudio
profissionais.

A mágica acontece através de uma simples conexão entre os pinos
correspondentes, criando um circuito que permite que o sinal flua
corretamente independentemente do tipo de conector que você está usando. É
como ter um “interruptor automático” dentro do conector!

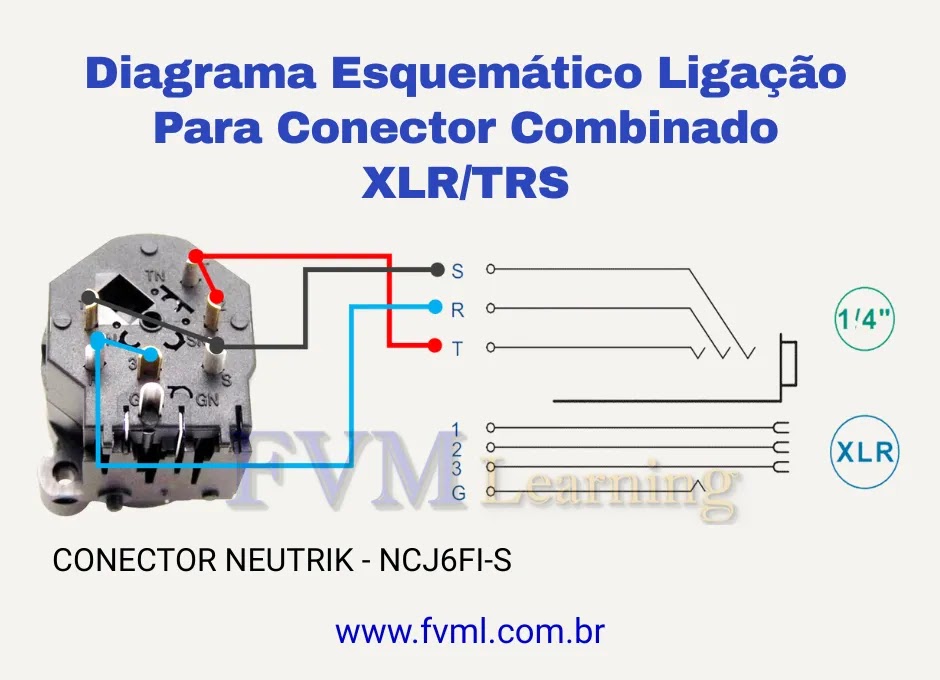

Fig. 6 – Esquemático ligação Neutrik NCJ6FI-S para conector combinado XLR/TRS

A conexão combinada segue estas regras simples, mas fundamentais:

Essa configuração inteligente é o que permite que você conecte um microfone
XLR em um conector que também aceita P10, sem precisar de interruptores
manuais ou configurações adicionais. É pura engenharia de áudio em
ação!

“Mono” – Configuração para Conector P10 TS (Mono)

Para aplicações que exigem apenas sinal mono (como a maioria dos
instrumentos musicais), você pode simplificar a conexão usando apenas dois
dos três contatos do P10. Esta é a configuração clássica “TS” (Tip-Sleeve)
que você encontra em guitarras e baixos.

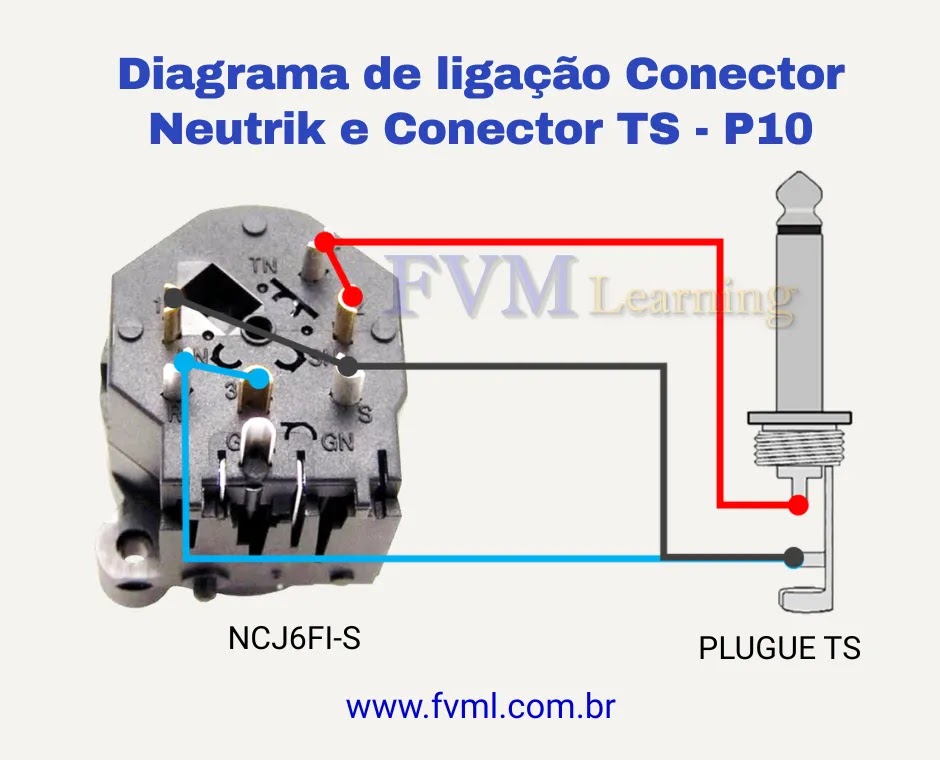

Fig. 7 – Diagrama de ligação conector Neutrik NCJ6FI-S e conector TS – P10

Nesta configuração:

• T (Tip) – Sinal de áudio

• S (Sleeve) – Terra (Ground)

• R (Ring) – Não conectado (ou conectado ao terra para
  melhor rejeição de ruído)



🛒 Garanta já o seu conector de Alta Qualidade e preços Promocionais!

Se você busca um conector original Neutrik NCJ6FI-S, com durabilidade,
confiabilidade e performance garantidas, clique nessa opção abaixo.

Ou, se procura uma opção mais acessível, mas ainda com boa qualidade, o
conector LASE oferece uma excelente relação custo-benefício. Confira aqui na
Amazon

Não comprometa o seu sistema de áudio, escolha o melhor para suas
conexões!

⚙️ Características Técnicas que Fazem do NCJ6FI-S um Padrão Ouro em Áudio
Profissional

Agora que você já entendeu a lógica por trás das ligações, vamos mergulhar
nas especificações técnicas que fazem do Neutrik NCJ6FI-S o conector
combinado mais confiável do mercado. Não se preocupe – vou explicar cada
característica de forma prática, relacionando-a com seu uso real no dia a
dia do áudio profissional.

🔧 Resistência de Contato Ultra-Baixa: O Segredo do Sinal Limpo

Com resistência de contato inferior a 10 mΩ no XLR e 20 mΩ no P10, o
NCJ6FI-S garante que praticamente nenhum sinal se perca na conexão. Isso
significa que aquele detalhe sutil na voz do vocalista ou o harmônico rico
do violão chegam intactos à mesa de som – sem perda de qualidade ou
introdução de ruído.

Dica prática: Em sistemas de PA de grande porte, onde sinais percorrem
longas distâncias, essa baixa resistência é crítica para evitar degradação
do sinal. É como ter uma estrada perfeitamente lisa para seu sinal áudio
trafegar!

🛡️ Durabilidade Industrial: Projetado para Sobreviver aos Shows Mais
Intensos

Quando você está trabalhando em eventos profissionais, não pode correr o
risco de um conector falhar no meio do espetáculo. O NCJ6FI-S foi projetado
para suportar mais de
1.000 ciclos de conexão/desconexão sem perda de qualidade –
isso significa que você pode montar e desmontar seu sistema centenas de
vezes sem se preocupar.

⚡ Especificações que Realmente Importam para Seu Projeto de Medusa

Vamos traduzir aquelas tabelas técnicas disponibilizado pelo fabricante em
parâmetros claro  e reais para o seu projeto. Não basta saber os
números – é preciso entender como eles impactam seu trabalho diário:

❓Perguntas Frequentes Sobre: Conector Neutrik NCJ6FI-S (XLR/P10) – FAQ

1. O que é o conector Neutrik NCJ6FI-S?

É um receptáculo combinado que une em um único corpo os conectores XLR fêmea e
P10 (TRS/TS), permitindo maior versatilidade em mesas de som, equipamentos de
áudio e instrumentos musicais.

2. Qual a diferença entre as conexões XLR e P10 no NCJ6FI-S?

• XLR (Canon): Usado principalmente para microfones e sinais
  balanceados.

• P10 TRS: Usado para estéreo ou conexões balanceadas.

• P10 TS: Usado em sinais mono, como guitarras e baixos.

3. Quantos pinos possui o conector e como eles são distribuídos?

O modelo NCJ6FI-S possui 7 pinos de contatos, sendo:

• 4 pinos dedicados à entrada XLR.

• 3 pinos dedicados ao conector TRS/TS (P10).

4. É possível usar as entradas XLR e TRS ao mesmo tempo?

Sim. O conector combinado permite a ligação paralela de XLR e TRS, bastando
fazer os jumps entre os pinos correspondentes (1 com S, 2 com T, 3 com R),
conforme mostrado no diagrama esquemático do fabricante.

5. Quais são as principais características elétricas do NCJ6FI-S?

• Resistência de contato: < 10 mΩ (XLR), < 20 mΩ (P10).

• Corrente nominal: até 7,5 A por contato.

• Voltagem nominal: até 50 V.

• Resistência de isolamento: > 10 GΩ.

• Capacitância dielétrica: 1,5 kVdc.

6. Quais as vantagens de usar o NCJ6FI-S em projetos de áudio?

As principais vantagens são:

• Economia de espaço: Um único conector substitui dois.

• Versatilidade: Aceita XLR, TRS e TS.

• Durabilidade: Mais de 1000 ciclos de inserção/retirada.

• Construção robusta: Feito com materiais de alta qualidade da Neutrik.

💡 Dicas Profissionais para Maximizar Seu NCJ6FI-S

Depois de anos trabalhando com esses conectores, quero compartilhar
algumas dicas que aprendi na prática – aquelas que não estão no manual,
mas fazem toda a diferença:

“A excelência em áudio está nos detalhes que a maioria ignora. Um conector
de qualidade não é um custo – é um investimento na clareza do seu som.” –
Prof. Áudio.

🚀 Conclusão: Transformando Conhecimento em Excelência em Áudio

Chegamos ao final deste guia definitivo sobre o Neutrik NCJ6FI-S, mas na
verdade, é apenas o começo da sua jornada para dominar a arte dos painéis de
áudio profissionais. Lembre-se que
a qualidade do seu sistema começa com a qualidade das conexões
– e agora você tem todo o conhecimento necessário para criar medusas
impecáveis.

Agora que você domina todos os segredos do NCJ6FI-S, está preparado para
elevar seus projetos de áudio a um novo patamar profissional. Não importa se
você é um técnico experiente, um projetista iniciante ou um entusiasta de
áudio – este conhecimento vai fazer toda a diferença na qualidade do seu
trabalho.

👋 E por hoje é só, espero que tenhamos alcançado suas expectativas!

Agradecemos por visitar o nosso blog e esperamos tê-lo(a) novamente por aqui
em breve. Não deixe de conferir nossos outros conteúdos sobre tecnologia e
assuntos variados.

🙏 Se inscreva no nosso Blog! Clique Aqui — FVM Learning!

Nos ajude a divulgar nosso trabalho, compartilha nas redes
sociais, Facebook, Instagram, nos grupos de WhatsApp, uma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

{
“@context”: “https://schema.org”,
“@type”: “FAQPage”,
“mainEntity”: [
{
“@type”: “Question”,

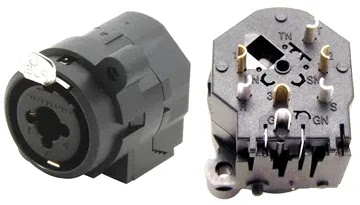

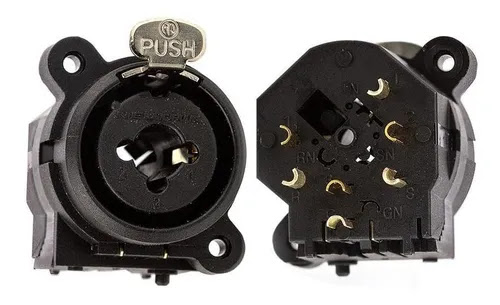

“name”: “O que é o conector Neutrik NCJ6FI-S?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “É um receptáculo combinado que une em um único corpo os conectores XLR fêmea e P10 (TRS/TS), permitindo maior versatilidade em mesas de som, equipamentos de áudio e instrumentos musicais.”
}
},
{
“@type”: “Question”,
“name”: “Qual a diferença entre as conexões XLR e P10 no NCJ6FI-S?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “O XLR (Canon) é usado principalmente para microfones e sinais balanceados. O P10 TRS é usado para estéreo ou conexões balanceadas. Já o P10 TS é utilizado em sinais mono, como guitarras e baixos.”
}
},
{
“@type”: “Question”,
“name”: “Quantos pinos possui o conector e como eles são distribuídos?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “O modelo NCJ6FI-S possui 7 pinos de contatos, sendo 4 pinos dedicados à entrada XLR e 3 pinos dedicados ao conector TRS/TS (P10).”
}
},
{
“@type”: “Question”,
“name”: “É possível usar as entradas XLR e TRS ao mesmo tempo?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Sim. O conector combinado permite a ligação paralela de XLR e TRS, bastando fazer os jumps entre os pinos correspondentes (1 com S, 2 com T, 3 com R), conforme mostrado no diagrama esquemático do fabricante.”
}
},
{
“@type”: “Question”,
“name”: “Quais são as principais características elétricas do NCJ6FI-S?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Resistência de contato: < 10 mΩ (XLR), 10 GΩ. Capacitância dielétrica: 1,5 kVdc.”
}
},
{
“@type”: “Question”,
“name”: “Quais as vantagens de usar o NCJ6FI-S em projetos de áudio?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “As principais vantagens são: economia de espaço (um único conector substitui dois), versatilidade (aceita XLR, TRS e TS), durabilidade (mais de 1000 ciclos de inserção/retirada) e construção robusta com materiais de alta qualidade da Neutrik.”
}
},
{
“@type”: “Question”,
“name”: “Como faço para identificar um NCJ6FI-S original da Neutrik?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Para identificar um NCJ6FI-S original da Neutrik, verifique: gravação ‘NEUTRIK’ na parte frontal (não apenas impressa), peso em torno de 50g, acabamento metálico fosco de alta qualidade, contatos internos dourados e embalagem com código de autenticidade.”
}
}
]
}
