Olá, entusiastas da eletrônica!

Já se sentiu perdido diante daqueles pequenos componentes eletrônicos com
códigos misteriosos? Você não está sozinho! Com a vasta quantidade de
fabricantes e padrões no mercado, decifrar as informações em capacitores de
poliéster e cerâmico pode parecer um quebra-cabeça.

Mas não se preocupe! Hoje vamos desvendar juntos esses segredos. Neste guia
completo, você aprenderá a interpretar os códigos de capacitores,
identificar valores de capacitância em microfarad (μF) e
picofarads (pF), entender a tolerância e a
tensão de trabalho, e muito mais!

Como Ler Capacitores de Poliéster e Cerâmico — Códigos e Tabela EIA Explicados - fvml
Fig. 2 – Exemplos de codificações encontradas em capacitores de
poliéster e cerâmico

Prepare-se para transformar esses enigmas eletrônicos em conhecimento
prático que impulsionará seus projetos!

Dica Rápida: Antes de mergulharmos nos detalhes, saiba que
capacitores com valores acima de 1μF geralmente têm seu valor escrito
diretamente no corpo, enquanto os menores utilizam códigos numéricos que
vamos decifrar juntos!

🧐 O Desafio de Ler Capacitores: Por Que é Tão Complicado?

Imagine que você está montando um circuito e se depara com um capacitor
minúsculo marcado apenas com “104”. O que isso significa? E por que não está
escrito “0.1μF” de forma clara?

A resposta está na economia de espaço e na padronização industrial. Para
valores superiores a 1μF (1 microfarad), como em
capacitores eletrolíticos de alumínio ou de tântalo, os fabricantes
geralmente escrevem o valor diretamente no corpo. Porém, para valores abaixo
de 1μF, a história é diferente!

A maioria dos capacitores de poliéster e cerâmico utiliza uma codificação
de três dígitos seguida por uma letra. Mas não se preocupe, vamos
transformar esse “alfabeto secreto” em algo que você entenderá de olhos
fechados!

Curiosidade: O símbolo correto de microfarad é o μ (letra
grega mi), mas como nem todos os teclados possuem esse caractere, é comum
substituí-lo pela letra “u” em textos técnicos. Agora você já sabe por que
vê “uF” em vez de “μF” por aí!

📚 Entendendo os Submúltiplos do Farad

Antes de decifrarmos os códigos, vamos relembrar (ou aprender) sobre os
submúltiplos do Farad, a unidade de medida da capacitância. Pense nisso como
se fosse medir distâncias: usamos quilômetros para longas distâncias e
metros ou centímetros para menores. Com capacitores, acontece algo
semelhante!

Um pF (picofarad) é o menor submúltiplo prático utilizado em
eletrônica. Para ter uma ideia, 1 picofarad é
1.000.000 vezes menor que 1 microfarad (μF). Isso mesmo, um
milhão de vezes menor!

Entre o picofarad e o microfarad, temos o nanofarad (nF), que é
exatamente 1000 vezes maior que o picofarad e
1000 vezes menor que o microfarad.

Relação entre as unidades:

  • 1 μF = 1.000.000 pF
  • 1 μF = 1.000 nF
  • 1 nF = 1.000 pF

E para se ter uma ideia da escala, 1 Farad (F) é igual a
1.000.000 μF – uma capacitância extremamente alta para aplicações
comuns!

    Múltiplo (10n) Nome Símbolo Submúltiplo (10n) Nome Símbolo
    100 farad F
    101 decafarad daF 10-1 decifarad dF
    102 hectofarad hF 10-2 centifarad cF
    103 quilofarad kF 10-3 milifarad mF
    106 megafarad MF 10-6 microfarad µF
    109 gigafarad GF 10-9 nanofarad nF
    1012 terafarad TF 10-12 picofarad pF
    1015 petafarad PF 10-15 femtofarad fF
    1018 exafarad EF 10-18 attofarad aF
    1021 zettafarad ZF 10-21 zeptofarad zF
    1024 yottafarad YF 10-24 yoctofarad yF

    Precisa converter entre essas unidades? Use nossa calculadora de conversão de capacitância online!

    ✅ Decodificando Capacitores: O Sistema de Três Dígitos

    Agora que já entendemos as unidades, vamos ao que interessa: decodificar os
    capacitores! Para a maioria dos capacitores com valores entre 1pF e
    1μF (praticamente todos, exceto os eletrolíticos), os valores são
    indicados com um código de três dígitos.

    A regra é simples: os dois primeiros dígitos representam os números
    significativos, e o terceiro dígito indica quantos zeros devem ser
    adicionados a esses números. O resultado é sempre expresso em
    picofarads (pF).

    Exemplo prático: Um capacitor marcado como “473” significa 47 + 3
    zeros = 47.000 pF, que é o mesmo que 47 nF ou 0.047 μF. Fácil, não
    é?


    ⛏️ Exemplos Práticos de Codificações!


    Vamos analisar 4 categorias diferentes de marcações encontradas em
    capacitores, como mostrado na Figura 4 abaixo:

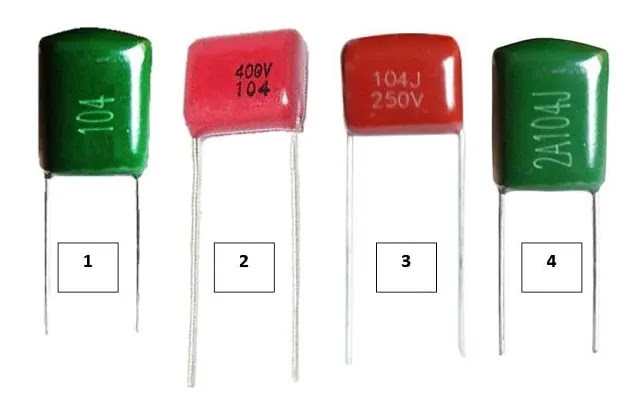

    Explicação de como ler Capacitores Poliéster e suas codificações - fvml
    Fig. 3 – Exemplos de codificações em capacitores de
    poliéster

    1. Capacitor com código “104”:

    • 104 — Indica a capacitância: 10 + 4 zeros = 100.000 pF = 100 nF
      = 0,1 μF
    • Este é um dos valores mais comuns em circuitos eletrônicos!

    2. Capacitor com código “104” e tensão “400V”:

    • 400V — Tensão máxima de trabalho
    • 104 — Capacitância: 100.000 pF = 100 nF = 0,1 μF

    3. Capacitor com código “104J” e tensão “250V”:

    • 104 — Capacitância: 100.000 pF = 100 nF = 0,1 μF
    • J — Tolerância de ±5%
    • 250V — Tensão máxima de trabalho

    4. Capacitor com código “2A104J”:

    • 2A — Código para tensão de 100V (veremos isso em detalhes)
    • 104 — Capacitância: 100.000 pF = 100 nF = 0,1 μF
    • J — Tolerância de ±5%

    Dica de Ouro: Quando encontrar um capacitor com código de três
    dígitos, sempre calcule o valor em picofarads primeiro e depois converta
    para a unidade mais apropriada (nF ou μF). Isso evitará confusões e erros
    de interpretação!

    🪛 Na Prática: Convertendo Valores de Capacitores

    Vamos agora colocar em prática o que aprendemos com alguns exemplos
    reais:


    Exemplo 1: Capacitor marcado como “472

    • 47 + 2 zeros = 4.700 pF
    • Convertendo: 4.700 pF ÷ 1.000 = 4,7 nF
    • Convertendo novamente: 4,7 nF ÷ 1.000 = 0,0047 μF


    Exemplo 2: Capacitor marcado como “103

    • 10 + 3 zeros = 10.000 pF
    • Convertendo: 10.000 pF ÷ 1.000 = 10 nF
    • Convertendo novamente: 10 nF ÷ 1.000 = 0,01 μF


    Exemplo 3: Capacitor marcado como “220

    • 22 + 0 zeros = 22 pF
    • Neste caso, não há conversão necessária, pois o valor já está em
      picofarads!

    📖 Tabela EIA: Decodificando Tensões e Tolerâncias

    Além da capacitância, precisamos entender dois outros parâmetros cruciais:
    tensão de trabalho e tolerância. Para isso, a
    EIA (Electronic Industries Alliance) estabeleceu códigos padronizados
    que vamos explorar agora.

    📊 Tabela EIA de Códigos de Tensão

    A tensão máxima de trabalho é crucial para garantir que o capacitor não
    seja danificado. A EIA estabeleceu códigos de duas letras para representar
    essas tensões:

    Código Tensão (VDC) Código Tensão (VDC) Código Tensão (VDC)
    0G 4V 0L 5.5V 0J 6.3V
    1A 10V 1C 16V 1E 25V
    1H 50V 1J 63V 1K 80V
    2A 100V 2Q 110V 2B 125V
    2C 160V 2Z 180V 2D 200V
    2P 220V 2E 250V 2F 315V
    2V 350V 2G 400V 2W 450V
    2H 500V 2J 630V
    3A


    1000V


    📊 Tabela EIA de Códigos de Tolerância

    A tolerância indica a variação máxima permitida no valor do capacitor. Por
    exemplo, um capacitor de 100nF com tolerância de 5% (J) pode ter um valor
    real entre 95nF e 105nF.

    Código Tolerância Código Tolerância
    B ± 0.10pF H ± 3%
    C ± 0.25pF J ± 5%
    D ± 0.5pF K ± 10%
    E ± 0.5% M ± 20%
    F ± 1% N ± 30%
    G ± 2% P +100%, -0%
    Z +80%, -20%

    Atenção: As tolerâncias assimétricas (como P e Z) são usadas em
    capacitores de filtro, onde um valor maior que o nominal não prejudica o
    funcionamento do circuito, mas um valor menor pode comprometer sua
    operação.

    👉 Leitura Prática: Capacitor de Poliéster 2A104J


    Vamos analisar um capacitor real de 100nF, com tolerância de +/-
    5% e tensão máxima de trabalho de 100V, conforme a
    Figura 6 abaixo:

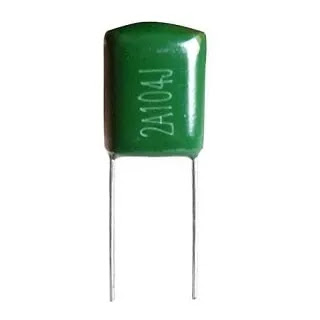

    Capacitor Poliéster 100nF +/- 5% 100V - fvml
    Fig. 4 – Capacitor Poliéster 100nF +/- 5% 100V

    Neste capacitor, temos o código 2A104J. Vamos decodificar cada
    parte:

    • 2A — Código para tensão de 100V (conforme tabela EIA)
    • 104 — Capacitância: 10 + 4 zeros = 100.000 pF = 100 nF = 0,1
      μF
    • J — Tolerância de ±5%

    Portanto, este é um capacitor de 100nF (ou 0,1μF) com tolerância de ±5% e
    tensão máxima de trabalho de 100V.

    📝 Dicas Práticas para Identificação de Capacitores


    Em muitos casos, a tensão máxima de trabalho pode ser encontrada claramente
    escrita no corpo do capacitor, especialmente em modelos projetados para
    altas tensões. No entanto, em capacitores de baixa tensão, essa
    informação pode não estar explícita.


    Aqui estão algumas dicas práticas para identificar a tensão de trabalho
    quando não está claramente marcada:

    • Tamanho físico: Em geral, capacitores com maior tensão de
      trabalho são fisicamente maiores para a mesma capacitância. Como dizem,
      “tamanho é documento”!
    • Aplicação: Capacitores usados em circuitos de baixa tensão (5V,
      12V, 24V) geralmente suportam entre 50V e 100V.
    • Tipo de material: Capacitores de tântalo são menores que os de
      poliéster para a mesma capacitância, mas geralmente possuem tensões mais
      baixas.

    Regra de Ouro: Na dúvida sobre a tensão de um capacitor, sempre
    opte por um com tensão maior que a necessária para sua aplicação. Usar um
    capacitor com tensão inferior à requerida pode resultar em danos ao
    componente e ao circuito!

    🔧 Aplicações Práticas dos Diferentes Tipos de Capacitores


    Saber ler os códigos dos capacitores é essencial, mas entender onde
    aplicá-los é igualmente importante. Vamos explorar as aplicações mais comuns
    para capacitores de poliéster e cerâmico:

    Capacitores de Cerâmica

    • Desacoplamento: Usados para filtrar ruídos em linhas de
      alimentação de circuitos integrados
    • Acoplamento de sinal: Para bloquear componentes DC e permitir a
      passagem de sinais AC
    • Circuitos de temporização: Em conjunto com resistores para criar
      delays
    • Filtros: Em circuitos de áudio e RF

    Capacitores de Poliéster

    • Filtros de linha: Em fontes de alimentação para reduzir
      interferências
    • Circuitos de áudio: Em equalizadores e crossover
    • Motor de arranque: Em motores monofásicos
    • Aplicações de alta frequência: Onde a estabilidade do valor é
      importante

    Capacitores Eletrolíticos

    • Filtros de alimentação: usados para suavizar a tensão DC após a
      retificação, reduzindo ondulações (ripple).
    • Acoplamento e desacoplamento em áudio: em amplificadores,
      permitem passagem de sinal AC e bloqueiam DC.
    • Circuitos temporizadores: em conjunto com resistores (RC), para
      definir tempos de carga e descarga.
    • Armazenamento de energia: em fontes e inversores, armazenam
      energia para fornecer corrente rápida em picos de demanda.
    • Circuitos de partida de motores: em motores monofásicos, fornecem
      torque inicial.
    • Fontes chaveadas: atuam na filtragem e estabilização da tensão de
      saída.
    • Fontes lineares e reguladores: ajudam na estabilidade da tensão e
      na eliminação de ruídos residuais.

    📢 Teste seu Conhecimento Sobre Capacitores! 🧪

    Após ler este artigo completo sobre capacitores, convidamos você a participar de nossa lista de exercícios online
    gratuitos. Através dela, você poderá consolidar e aplicar seu
    conhecimento adquirido.

    Não perca tempo! Fortaleça suas habilidades e ganhe confiança na área.
    Clique no link abaixo para iniciar sua jornada de aprendizado:

    Lista completa com todos os assuntos:

    Desafie-se e alcance a excelência no mundo da eletrônica. Compartilhe seu
    progresso conosco e faça parte de uma comunidade apaixonada por
    conhecimento.

    Boa sorte e divirta-se!

    ❓ Perguntas Frequentes sobre Capacitores

    1. Posso substituir um capacitor de poliéster por um cerâmico do mesmo
    valor?

    Depende da aplicação. Em circuitos de desacoplamento e alta frequência,
    os cerâmicos geralmente são melhores. Já em aplicações de áudio e filtros,
    os de poliéster podem oferecer características mais lineares. Verifique
    sempre as especificações do seu projeto.

    2. O que acontece se eu usar um capacitor com tensão inferior à
    necessária?

    O capacitor pode sofrer ruptura dielétrica, resultando em curto-circuito.
    Isso pode danificar não apenas o capacitor, mas também outros componentes
    do circuito. Sempre use capacitores com tensão igual ou superior à
    requerida.

    3. Como identificar a polaridade em capacitores de poliéster e
    cerâmico?

    Capacitores de poliéster e cerâmico são geralmente não polarizados, ou
    seja, podem ser conectados em qualquer direção. Apenas capacitores
    eletrolíticos e de tântalo possuem polaridade definida.

    4. Por que alguns capacitores têm tolerâncias assimétricas?

    Tolerâncias assimétricas (como +100%, -0%) são usadas em capacitores de
    filtro, onde um valor maior que o nominal não prejudica o funcionamento do
    circuito, mas um valor menor pode comprometer sua operação.

    5. Como armazenar corretamente os capacitores?

    Armazene em local seco e com temperatura controlada. Capacitores de
    poliéster e cerâmico são bastante estáveis, mas evite locais com umidade
    excessiva ou temperaturas extremas.

    🎯 Conclusão: Dominando a Arte de Ler Capacitores


    Parabéns! Agora você está equipado com o conhecimento necessário para
    decifrar os códigos misteriosos dos capacitores de poliéster e cerâmico.
    Lembre-se dos pontos principais:

    • O código de três dígitos representa a capacitância em picofarads
    • As tabelas EIA ajudam a identificar tensões e tolerâncias
    • Sempre verifique a tensão de trabalho antes de usar um capacitor
    • Cada tipo de capacitor tem suas aplicações ideais


    Com essa habilidade, você está pronto para enfrentar projetos eletrônicos
    com mais confiança e precisão. Continue praticando e explorando o fascinante
    mundo da eletrônica!

    Próximos Passos: Que tal aprofundar seus conhecimentos sobre
    outros componentes eletrônicos? Confira nossos artigos sobre
    resistores,
    reguladores de tensão
    e
    relés!

    👋 E por hoje é só, esperamos que tenhamos alcançado suas
    expectativas!

    Agradecemos por visitar o nosso blog e esperamos tê-lo(a)
    novamente por aqui em breve. Não deixe de conferir nossos outros
    conteúdos sobre tecnologia e assuntos variados.

    🙏 Se inscreva no nosso Blog! Clique Aqui — FVM Learning!


    Nos ajude a divulgar nosso trabalho, compartilha nas redes
    sociais,
    Facebook, Instagram, nos grupos de WhatsAppuma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

    Forte abraço!
    Deus vos Abençoe!
    Shalom.

    {
    “@context”: “https://schema.org”,
    “@type”: “FAQPage”,
    “mainEntity”: [
    {
    “@type”: “Question”,
    “name”: “Posso substituir um capacitor de poliéster por um cerâmico do mesmo valor?”,
    “acceptedAnswer”: {
    “@type”: “Answer”,
    “text”: “Depende da aplicação. Em circuitos de desacoplamento e alta frequência, os cerâmicos geralmente são melhores. Já em aplicações de áudio e filtros, os de poliéster podem oferecer características mais lineares. Verifique sempre as especificações do seu projeto.”
    }
    },
    {
    “@type”: “Question”,
    “name”: “O que acontece se eu usar um capacitor com tensão inferior à necessária?”,
    “acceptedAnswer”: {
    “@type”: “Answer”,
    “text”: “O capacitor pode sofrer ruptura dielétrica, resultando em curto-circuito. Isso pode danificar não apenas o capacitor, mas também outros componentes do circuito. Sempre use capacitores com tensão igual ou superior à requerida.”
    }
    },
    {
    “@type”: “Question”,
    “name”: “Como identificar a polaridade em capacitores de poliéster e cerâmico?”,
    “acceptedAnswer”: {
    “@type”: “Answer”,
    “text”: “Capacitores de poliéster e cerâmico são geralmente não polarizados, ou seja, podem ser conectados em qualquer direção. Apenas capacitores eletrolíticos e de tântalo possuem polaridade definida.”
    }
    },
    {
    “@type”: “Question”,
    “name”: “Por que alguns capacitores têm tolerâncias assimétricas?”,
    “acceptedAnswer”: {
    “@type”: “Answer”,
    “text”: “Tolerâncias assimétricas (como +100%, -0%) são usadas em capacitores de filtro, onde um valor maior que o nominal não prejudica o funcionamento do circuito, mas um valor menor pode comprometer sua operação.”
    }
    },
    {
    “@type”: “Question”,
    “name”: “Como armazenar corretamente os capacitores?”,
    “acceptedAnswer”: {
    “@type”: “Answer”,
    “text”: “Armazene em local seco e com temperatura controlada. Capacitores de poliéster e cerâmico são bastante estáveis, mas evite locais com umidade excessiva ou temperaturas extremas.”
    }
    }
    ]
    }

    Compartilhar

    Deixe um comentário

    O seu endereço de e-mail não será publicado. Campos obrigatórios são marcados com *
