Como Fazer um Semáforo com Arduino e LEDs Passo a Passo – Projeto Simples para Iniciantes

🚦 Transforme sua curiosidade em conhecimento! Se você sempre
quis mergulhar no mundo da eletrônica e programação, mas não sabia por
onde começar, este tutorial de semáforo com Arduino é o ponto de partida
perfeito.

🎯 O que você aprenderá neste tutorial:

• Conceitos básicos de eletrônica e circuitos
• Programação fundamental com Arduino
• Controle de componentes eletrônicos (LEDs)
• Montagem de circuitos em protoboard
• Base para projetos mais avançados de automação

💡 Dica do especialista:

Se você é iniciante, recomendamos começar com um
Arduino Starter Kit, que já contém todos os componentes necessários
para este projeto e muitos outros!

🛠️ Montando o Circuito

Antes de montar o circuito, é importante entender como as conexões serão

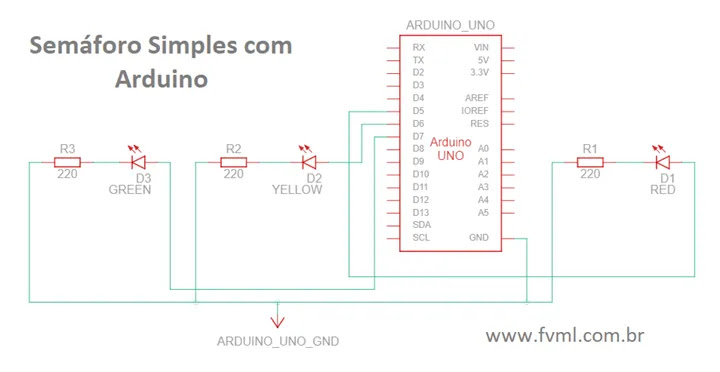

feitas. Na Figura 3 abaixo, segue o esquemático do
circuito do Semáforo Simples com Arduíno e LEDs.

Fig. 3 – Esquemático do circuito do Semáforo Simples com Arduíno e LEDs

🔌 Ligando os componentes na protoboard

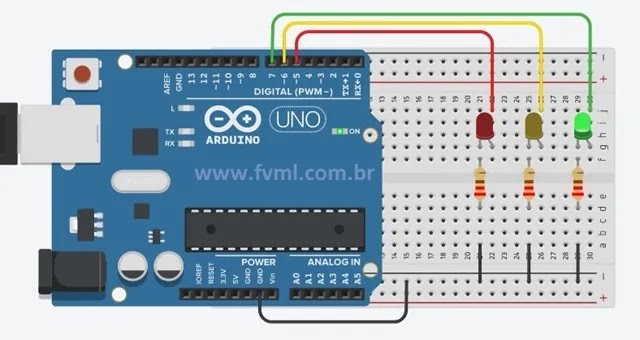

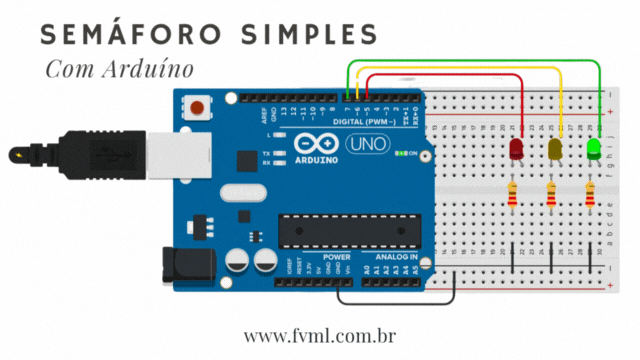

O diagrama de ligações do semáforo completo está disposto na
Figura 4 abaixo. Com ele podemos começar a montar o
circuito e conectar os componentes eletrônicos na protoboard de acordo
com o diagrama.

Fig. 4 – Diagrama protoboard Semáforo Simples com Arduíno e LEDs

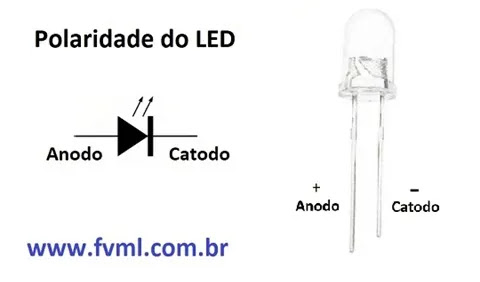

Primeiro coloque os LEDs na protoboard com as cores em sequência
de acordo com o diagrama. É importante observar a polarização dos
LEDs, Anodo e Catodo, A e K, como
ilustrado na Figura 5 abaixo.

O Anodo é o Positivo que será ligado nas portas do
Arduíno e o Catodo é o negativo GND que será ligado aos
resistores de 220Ω que vai para o GND do
Arduino.

Fig. 5 – Identificação de Polaridade do LED + Anodo, – Catodo

Utilizamos as Portas 5, 6, 7 do Arduíno, mas você pode
modificar essas portas tanto no circuito quanto no código, adaptando ao
seu projeto.

⚡ Conectando a Fonte de Alimentação

No Arduino Uno, assim como no Arduino Mega, e outros,
temos 3 maneiras de alimentá-lo: pela porta USB, pelo conector
Jack (7-12V), ou pelo pino VIN que pode receber tensões
entre 7V a 12V. Também é possível usar diretamente a linha
de alimentação de 5V, como ilustrado na
Figura 6 abaixo.

Atenção: a entrada de alimentação de 5V não passa pelo regulador de
tensão, então se você colocar uma tensão maior, poderá danificar
permanentemente o seu Arduíno.

Fig. 6 – Arduíno Uno, pino de alimentação externa 5V

🧑💻 Programando o Arduíno

Agora que o circuito está montado, é hora de programar o Arduíno. Para
isso, vamos usar a linguagem de programação do Arduíno, baseada
em C/C++.

O que é a linguagem de programação Arduíno?

A linguagem de programação do Arduíno é uma linguagem de
programação baseada em C/C++, simplificada e otimizada para
microcontroladores. Ela é fácil de aprender, mesmo para quem não tem
conhecimentos prévios em programação.

Escrevendo o código do Semáforo Simples

Abaixo, segue o código do Semáforo básico bastante simples com
Arduíno e os três LEDs.

Começamos pela linha 01, que começa com duas “//” sendo um
comentário que não afeta o código em si, mas serve para fazer anotações
sobre o que o código faz ou para explicar partes dele.

As linhas 3, 4, e 5, declaram três variáveis: “redLed“,
“yellowLed” e “greenLed“, que serão utilizadas para
controlar os LEDs vermelho, amarelo e verde, respectivamente.
Cada uma delas recebe um valor correspondente ao pino no qual o
LED está conectado no Arduíno.

Na linha 7, temos o “void setup()” é uma função que é
executada apenas uma vez, no início do código. As linhas 8, 9 e 10, dentro dessa função configuram os pinos dos LEDs como saídas,
ou seja, permitem que o Arduíno envie sinal para acionar os
LEDs.

Na linha 13, temos o “void loop()” é uma função que é
executada continuamente enquanto o Arduíno estiver
ligado.

As próximas linhas dentro dessa função enviam sinal para os LEDs
vermelho, verde e amarelo, fazendo-os acender e apagar em
sequência.

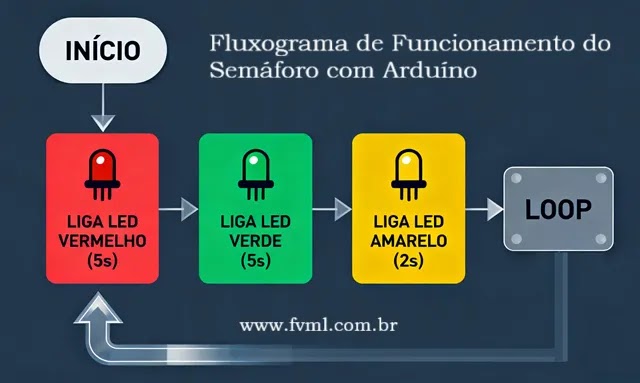

A primeira sequência faz o LED vermelho acender por
5 segundos, depois apaga. Em seguida, faz o LED
verde acender por 5 segundos, depois apaga. Por fim, faz
o LED amarelo acender por 2 segundos e apaga. Esse
processo se repete continuamente enquanto o Arduíno estiver
ligado.

Em resumo, esse código serve para controlar um
semáforo simples com Arduíno e LEDs, fazendo-os acender e apagar em sequência, simulando o funcionamento
de um semáforo real.

🔧 Desafio para você:

Que tal modificar o código para simular um semáforo para pedestres?
Adicione um botão e mais dois LEDs (verde e vermelho para pedestres) e
programe a lógica de travessia!

🎉 Compartilhe sua criação!

Você construiu seu semáforo? Adoraríamos ver! Compartilhe uma foto ou
vídeo nas redes sociais com a hashtag #SemáforoArduinoFVML e
marque-nos!
