Como Fazer Cabos SpeakON (para SpeakON, P10 e XLR): Guia Passo a Passo

Conector – neltrik

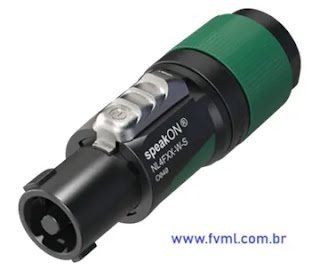

nl4fxx-w-s – 4 polos

• Conector Original Neltrik
• Modelo atualizado NL4FXX-W-S compatível com os antigos.

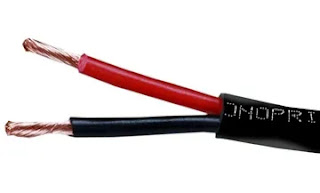

Cabo Alto-Falante – Monoprice 14AWG

• 2 Condutores – Classificação CL2, 14AWG
• Cobre Puro 99,9% Livre de Oxigênio, 14m, Preto

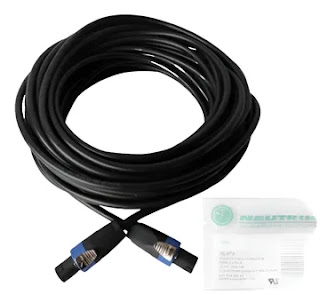

Cabo Neutrik SPEAKON Original Nl4fx – 15 Metros

• Silflex 2×2,5 Mm.
• Com entrada 4 Vias e saída 4 Vias.

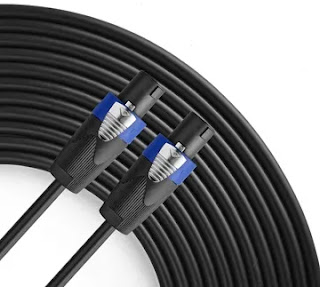

Cabo SPEAKON Yoico PRO Nl4fx – 15 Metros

• Com trava de torção (Similar)
• Cabo feito de PVC-85P premium e fio de cobre

🧰 Ferramentas e Materiais Necessários

•
  Conectores SpeakON (NL2FX/NL2FXX ou NL4FX/NL4FXX)


•
  Conectores P10 (TS ou TRS) e/ou XLR (Macho ou Fêmea)


•
  Cabo de áudio para caixas (com 2 ou 4 vias, dependendo do projeto)


•
  Ferro de solda e estanho (para soldar os conectores P10 e XLR)


• Alicate de corte

• Desencapador de fios

• Chave de fenda pequena (Phillips)

👨🔧 Como Montar um Cabo SpeakON para SpeakON

Esta é a conexão mais comum para ligar um amplificador a uma caixa
passiva.

Opção 1: Ligação Padrão (2 Polos)

Ideal para caixas que utilizam um único canal do amplificador.
Usaremos os pinos +1 e -1 do conector.

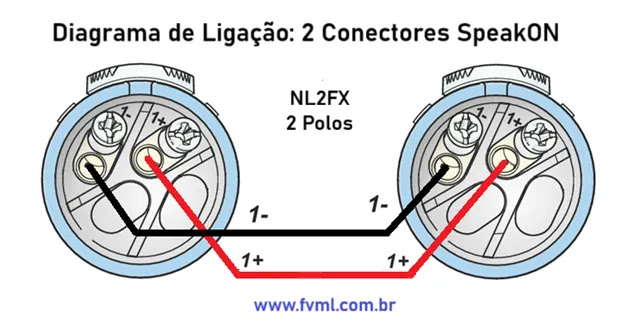

Fig. 4 – Diagrama de ligação de cabo SpeakON para SpeakON, 2 polos para bi-amplificação

Opção 2: Ligação Bi-Amplificada (4 Polos)

Perfeita para caixas de 2 ou 3 vias, onde você usa dois canais do
amplificador para alimentar os alto-falantes de grave e agudo
separadamente no mesmo cabo.

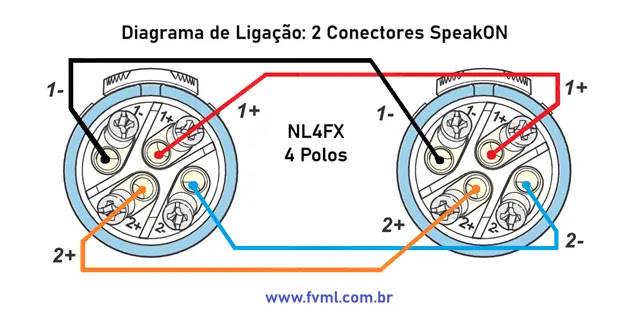

Fig. 5 – Diagrama de ligação de cabo SpeakON para SpeakON, 4 polos para bi-amplificação

🛠️ Passo a Passo da Montagem do Cabo SpeakON

1. Prepare o Cabo:

Desencape cerca de 2,5 cm da capa externa do cabo. Em seguida,
desencape cerca de 1,2 cm de cada um dos fios internos, como
ilustrado na Figura 6 abaixo.

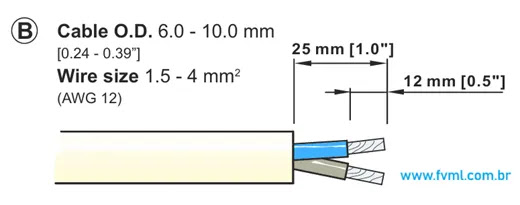

Fig. 6 – Medidas corretas para desencapamento do cabo e dos fios

2. Desmonte o Conector:

Gire a bucha traseira do SpeakON no sentido anti-horário para
soltá-la. O conector se dividirá em 3 partes: corpo, presilha
(mandril) e bucha. Passe a bucha e depois a presilha pelo cabo, nesta ordem.

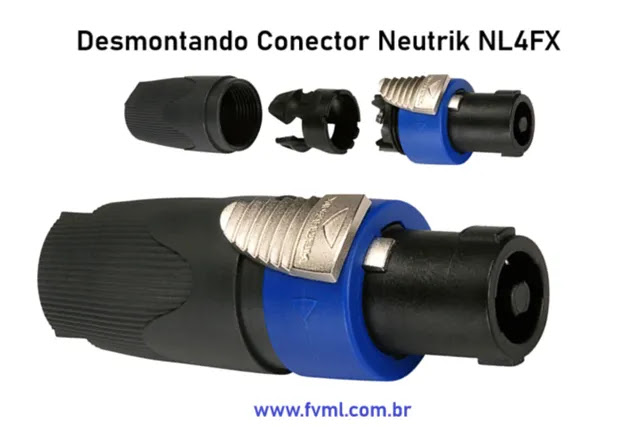

Fig. 7 – Desmontagem do conector SpeakON

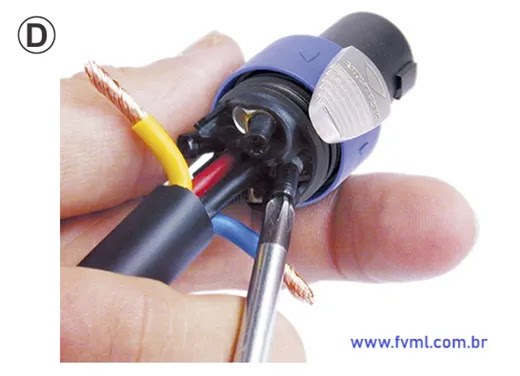

3. Conecte os Fios:

Insira cada fio no seu respectivo terminal no corpo do conector
(+1, -1, +2, -2) e aperte firmemente o parafuso com a chave de
fenda. Dica: para facilitar, conecte primeiro os pinos internos (+1 e
+2) e depois os externos (-1 e -2).

Fig. 8 – Conexão dos fios no seu respectivo terminal no corpo do conector

4. Monte  o Conector:

Puxe o cabo para trás para que a presilha se encaixe no corpo.
Rosqueie a bucha traseira até que esteja bem firme. Isso prenderá
o cabo e garantirá a proteção contra tração. Importante: Alinhe o mandril posicionando a ponta no recesso, como mostrado no círculo vermelho da
Figura 9 abaixo.

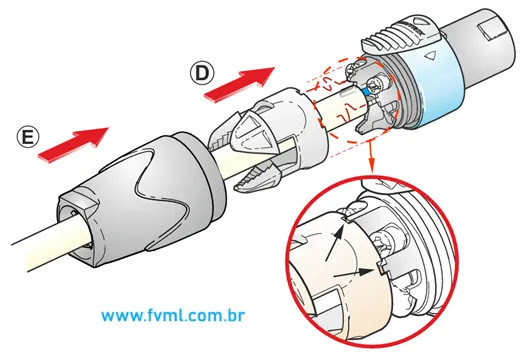

Fig. 9 – Concluindo a montagem do cabo SpeakON

Pronto! Repita o processo na outra ponta e seu cabo SpeakON para
SpeakON estará finalizado.

🧑🏫 Como Montar um Cabo SpeakON para P10

Esta é uma configuração extremamente útil, especialmente ao conectar
um amplificador de potência moderno (com saídas SpeakON) a caixas de
som mais antigas ou monitores de palco que possuem entradas P10.
Vamos explorar as três variações mais comuns.

Lembrete: A montagem da ponta com o conector SpeakON
seguirá sempre o passo a passo detalhado no início deste guia. Aqui,
focaremos na correta ligação do plugue P10.

Diagramas de Ligação: SpeakON para P10

Escolha o diagrama que corresponde à sua necessidade. A pinagem
correta é a chave para o sucesso.

1. Ligação Padrão Mono (2 Polos):

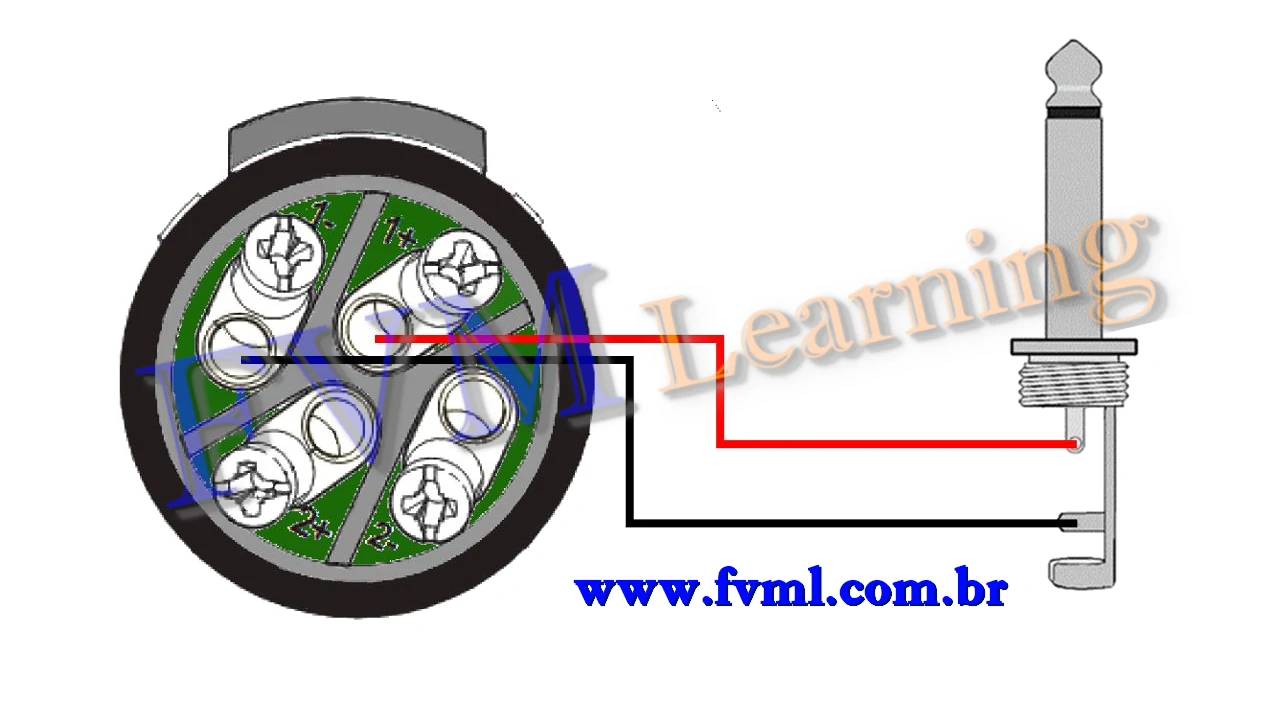

Fig. 10 – Diagrama esquemático conexão Plugue SpeakON para P10 dois Polos

Uso: A mais comum, para ligar um canal do
amplificador a uma caixa.

Pinagem:

•
  SpeakON +1 → Ponta (Tip) do P10
  (TS)


•
  SpeakON -1 → Corpo (Sleeve) do
  P10 (TS)


2. Ligação Bi-Amplificada com P10 Estéreo (TRS):

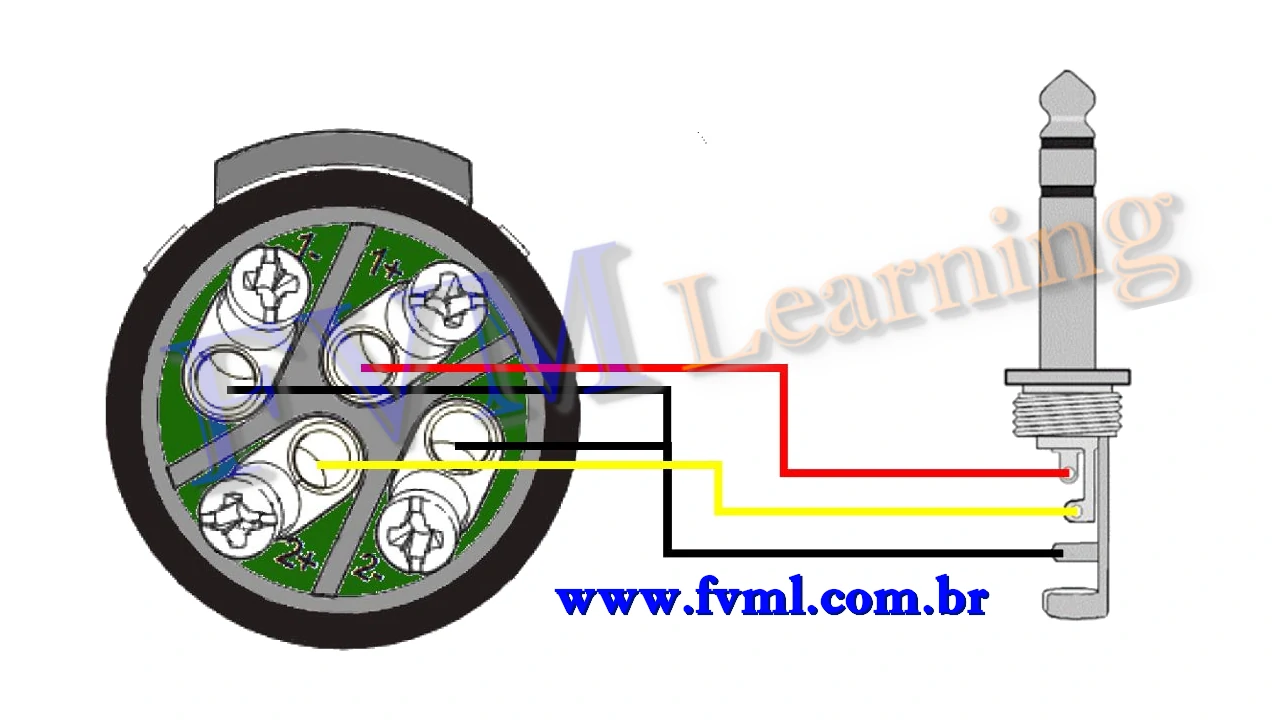

Fig. 11 – Diagrama esquemático conexão Plugue SpeakON para P10 TRS estéreo quatro Polos

Uso: Raro, para sistemas específicos onde um único
P10 (TRS) recebe dois sinais.

Pinagem:

•
  SpeakON +1 → Ponta (Tip) do P10
  (TRS)


•
  SpeakON -1 → Anel (Ring) do P10
  (TRS)


• O Corpo (Sleeve) do P10 geralmente não é conectado.

3. Ligação Dupla com Cabo “Y” (4 Polos para 2x P10):

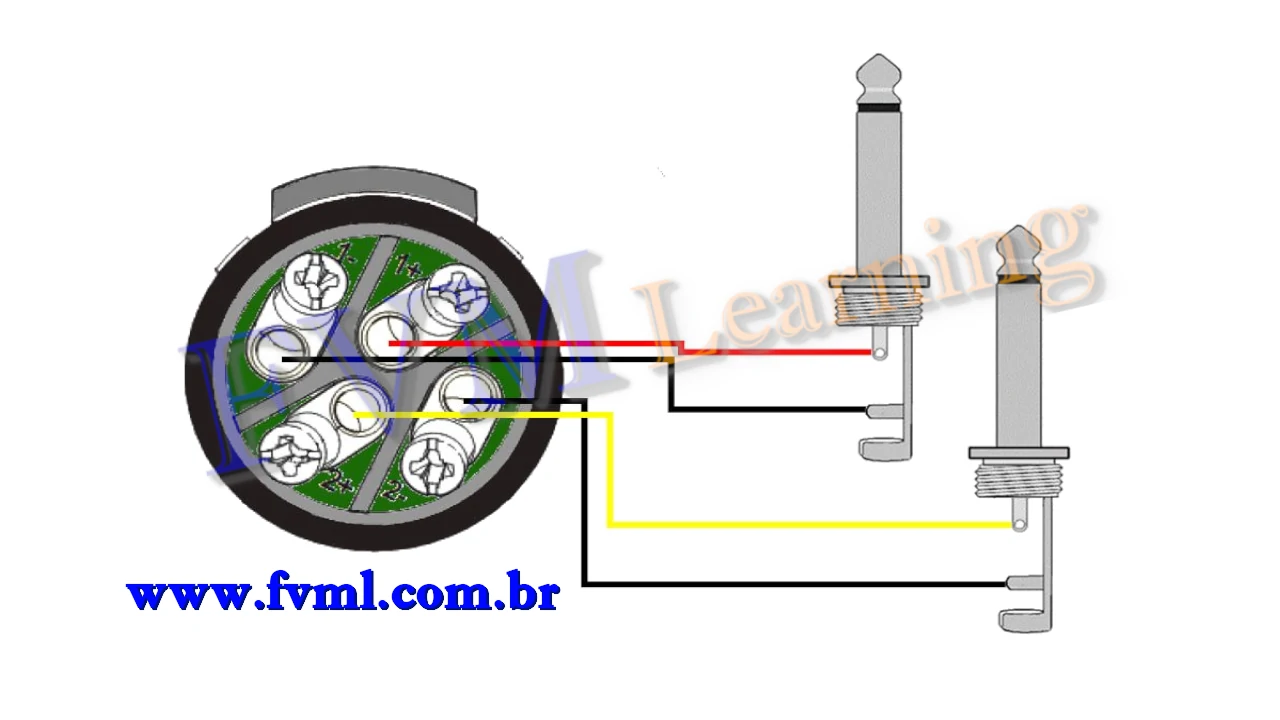

Fig. 12 – Diagrama esquemático conexão Plug SpeakON para 2 P10 quatro Polos.

Uso: Excelente para enviar dois canais de um
amplificador (ex: graves e agudos) para uma caixa que tenha duas
entradas P10 separadas.

Pinagem:

• Canal 1: SpeakON +1 → Ponta do P10
  (1) | SpeakON -1 → Corpo do P10 (1)


• Canal 2: SpeakON +2 → Ponta do P10
  (2) | SpeakON -2 → Corpo do P10 (2)


Passo a Passo da Montagem do Conector P10

1. Prepare o Cabo: Desencape a capa externa e os fios
internos do cabo, seguindo as medidas recomendadas no início do
artigo.

2. Desmonte o Plugue: Desrosqueie a capa do conector
P10 e passe-a pelo cabo.

3. Estanhe os Fios e Terminais: Aplique uma fina camada
de solda (estanho) nas pontas dos fios e nos terminais metálicos do
conector P10. Isso facilita enormemente a soldagem.

4. Solde as Conexões: Solde cada fio ao seu terminal
correspondente, seguindo o diagrama que você escolheu. A solda deve
ser rápida, brilhante e firme. Evite superaquecer o conector.

5. Monte o Plugue: Verifique se não há fios soltos ou
curtos-circuitos. Deslize a capa do conector e rosqueie-a
firmemente. Seu cabo está pronto!

🧐 Como Montar um Cabo SpeakON para XLR

Esta configuração é menos comum para caixas de som, mas pode ser
necessária para alguns modelos de caixas ativas de alta potência ou
em sistemas de áudio customizados.

Atenção: Risco de Danos ao Equipamento!

Jamais conecte a saída de um amplificador de potência (SpeakON)
a uma entrada de microfone ou de linha (XLR) de uma mesa de som
ou interface de áudio.

A alta voltagem do amplificador causará danos permanentes e irreversíveis ao equipamento de baixo sinal. Use este cabo apenas para
conectar um amplificador a um alto-falante projetado para
receber sinal via XLR.

Diagramas de Ligação: SpeakON para XLR

1. Ligação Padrão (2 Polos):

Fig. 11 – Diagrama esquemático conexão Plugue SpeakON para XLR dois Polos

Pinagem:

•
  SpeakON +1 → Pino 2 do XLR
  (Sinal Positivo)


•
  SpeakON -1 → Pino 3 do XLR
  (Sinal Negativo)


• O Pino 1 (Malha/Terra) do XLR geralmente não é conectado nesta
  aplicação.


2. Ligação Bi-Amplificada (4 Polos):

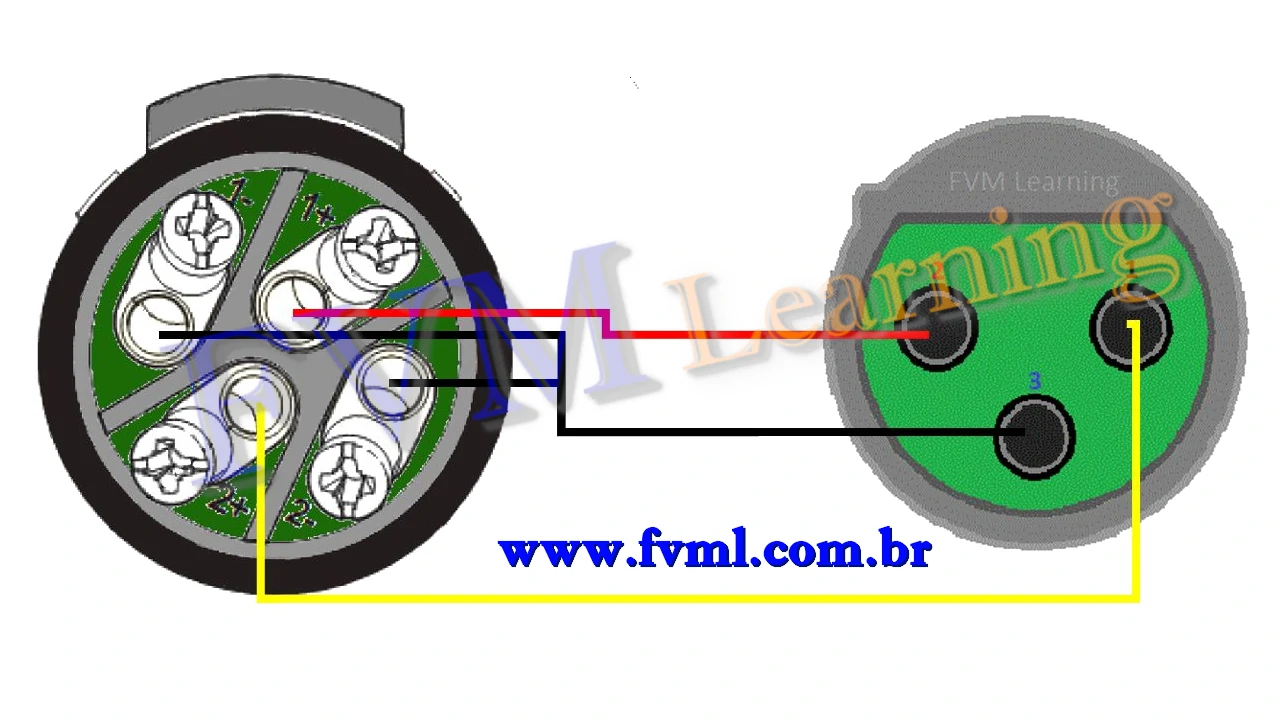

Fig. 12 –  Diagrama esquemático conexão Plugue SpeakON para XLR estéreo quatro Polos

Pinagem:

• Canal 1: SpeakON +1 → Pino 2 (XLR) |
  SpeakON -1 → Pino 3 (XLR)


• Canal 2: SpeakON +2 e -2 são
  usados para um segundo conector XLR ou conforme a especificação do
  seu sistema.


🔧 Passo a Passo da Montagem do Conector XLR

1. Prepare o Cabo e o Conector: Prepare as pontas do
cabo como nos passos anteriores. Desmonte o conector XLR soltando o
parafuso ou desrosqueando a capa traseira e passe-a pelo cabo.

2. Estanhe os Fios e Terminais: Aplique solda nas
pontas dos fios e nos “copos” de solda dos pinos do XLR.

3. Solde as Conexões: Aqueça o pino do XLR e o fio
simultaneamente e aplique a solda, preenchendo o copo para uma
conexão segura. Siga o diagrama escolhido.

4. Monte o Conector: Encaixe o inserto plástico, prenda
o alívio de tensão (presilha) no cabo e rosqueie a capa traseira.
Verifique se o cabo está firme.

📜 Conclusão

Dominar a montagem dos seus próprios cabos SpeakON é mais do que uma
habilidade técnica; é um passo em direção à autonomia e ao
profissionalismo no mundo do áudio. Com o conhecimento adquirido
neste guia, você está pronto para criar conexões robustas e
confiáveis, garantindo a máxima qualidade de sinal entre seus
amplificadores e caixas de som.

Lembre-se que a prática leva à perfeição. Não hesite em começar,
experimentar e construir cabos perfeitamente adaptados às suas
necessidades.

Ficou com alguma dúvida ou tem uma dica para compartilhar? Deixe seu
comentário abaixo! A sua participação enriquece nossa
comunidade.

❓Perguntas Frequentes sobre Conectores SpeakON (FAQ)

Aqui respondemos às dúvidas mais comuns sobre conectores SpeakON
para que você possa trabalhar com total segurança e confiança.

1. Os conectores SpeakON antigos (série FX) são compatíveis com
os novos (série FXX)?

Sim, são 100% compatíveis. Um plugue NL4FX mais antigo conectará
perfeitamente a um painel NLT4FXX mais novo, e vice-versa. A
atualização da série FXX trouxe melhorias no design e na montagem,
mas a pinagem e o encaixe são os mesmos.

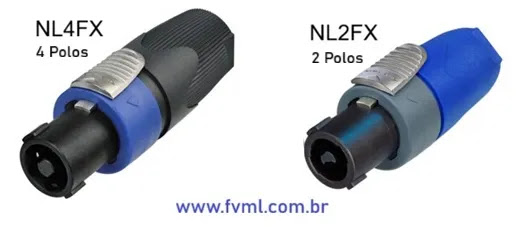

2. Qual a diferença real entre um conector NL2 e um NL4?

O NL2 (ou NL2FXX) possui apenas 2 contatos (+1, -1) e é usado para
ligações simples (um canal). O NL4 (ou NL4FXX) possui 4 contatos
(+1, -1, +2, -2) e é mais versátil, podendo ser usado tanto para
ligações simples (usando apenas os pinos 1) quanto para
bi-amplificação (usando os 4 pinos para enviar dois sinais
diferentes pelo mesmo cabo).

3. Posso usar um conector SpeakON para ligar equipamentos na rede
elétrica?

Os conectores padrão da série NL4FXX suportam uma corrente contínua
de até 30 A RMS. Modelos mais recentes e robustos podem
chegar a 50 A. Isso é mais do que suficiente para a
esmagadora maioria dos sistemas de som profissional, suportando
milhares de watts com segurança.

5. Por que usar SpeakON em vez de um plugue P10 para caixas de
som?

O SpeakON é superior ao P10 para caixas passivas por três motivos
principais: Segurança (possui trava que impede
desconexão acidental), Capacidade de Corrente (suporta muito mais potência sem risco de derreter)
e Proteção (os contatos são isolados, prevenindo
curtos-circuitos caso o conector toque em uma superfície
metálica).

6. Os conectores SpeakON precisam de solda?

Não. Uma das grandes vantagens dos conectores SpeakON de cabo é que
eles utilizam terminais com parafusos de alta pressão para fixar os
fios, eliminando a necessidade de solda. Isso torna a montagem em
campo muito mais rápida, fácil e confiável.

7. Cabos SpeakON são balanceados?

Não. O conceito de “balanceado” se aplica a sinais de baixo nível
(line/mic level) para eliminar ruídos, usando três condutores
(positivo, negativo e malha). Cabos SpeakON transportam sinal de
alto-falante, que é um sinal de alta potência e não balanceado,
usando apenas condutores positivo e negativo para cada canal.

8. Como devo limpar e manter meus conectores SpeakON?

Para a limpeza, use um pano seco e limpo para remover poeira. Se
houver sujeira persistente nos contatos, use um spray limpa-contatos
elétrico e um cotonete. Verifique periodicamente se os parafusos
internos continuam apertados, especialmente em cabos que são muito
movimentados.
