Amplificador de Áudio de Alta Performance 56W com LM3876: O Guia Definitivo para Construtores Hi-Fi

Você já sentiu falta daquele "impacto" ao ouvir sua música favorita? Construir seu próprio amplificador de áudio não é apenas um fascinante exercício técnico, mas a porta de entrada para uma qualidade de som que equipamentos de prateleira raramente alcançam. Hoje, vamos dissecar um projeto clássico de engenharia de áudio: o Amplificador de Potência 56W baseado no CI LM3876.

Como professor e entusiasta de eletrônica, montei dezenas de amplificadores, desde modelos caros a válvulas até projetos discretos de transistor único. No entanto, os amplificadores integrados da série LM da Texas Instruments (antiga National Semiconductor) ocupam um lugar especial no meu coração. Eles oferecem uma relação custo-benefício e uma imunidade a falhas que projetos discretos muitas vezes exigem dezenas de componentes extras para replicar.

Neste artigo, vou guiá-lo por todos os detalhes deste projeto, desde a teoria por trás do circuito integrado até as dicas práticas de montagem que só a experiência de bancada ensina. Pronto para elevar o nível do seu sistema de som? Vamos lá.

💎 O Coração do Projeto: O Circuito Integrado LM3876

O LM3876 é um amplificador de potência de áudio de alto desempenho capaz de fornecer 56W de potência média contínua em uma carga de 8Ω com distorção total de apenas 0,1%.

Mas o que isso significa na prática? Imagine um motor de carro. Ter potência é fácil; ter potência com suavidade e sem solavancos é o verdadeiro desafio. O LM3876 fornece energia limpa em toda a faixa audível (de 20Hz a 20kHz), mantendo a fidelidade do sinal.

Em meus testes de bancada, o que mais me impressiona neste CI não é apenas a potência, mas o silêncio. Com uma Relação Sinal-Ruído (SNR) típica superior a 95dB e um piso de ruído de apenas 2,0μV, você ouve a música, não o típico "chiado" de amplificadores mal projetados. É aquela "escuridão" entre as notas musicais que define equipamentos Hi-Fi.

Tecnologia SPiKe: Seu Seguro de Vida na Bancada

Um dos maiores pesadelos para quem monta amplificadores é a queima acidental. Um curto na saída, um pico de tensão na fonte de alimentação, e pronto: componentes caros vão para o lixo. O LM3876 resolve isso com uma tecnologia chamada SPiKe (Self Peak Instantaneous Temperature Ke).

Pense no SPiKe como um "airbag" eletrônico. Ele monitora dinamicamente a Área de Operação Segura (SOA) do CI. Se houver sobretensão, subtensão, sobrecarga, curto-circuito aos trilhos de alimentação ou picos instantâneos de temperatura, o circuito desarma ou limita a corrente automaticamente. Para estudantes e hobbistas, isso significa uma durabilidade muito maior em comparação com projetos de transistores discretos, onde um simples erro pode ser fatal.

Especificações Técnicas Relevantes

Antes de colocarmos a mão na massa, vamos aos números frios. A pequena tabela abaixo resume o que este "monstro" pode fazer:

• Potência de Saída: 56W contínuos em 8Ω (THD+N 0,1%).
• Potência de Pico: Até 100W instantâneos.
• Distorção Harmônica Total (THD+N): Típica 0,06%.
• Intermodulação (IMD): Típica 0,004% — um número excelente para clareza sonora.
• Alimentação: Amplia faixa de 20V a 94V (total simétrica).
• Proteções: Contra curto-circuito, sobrecarga, transientes indutivos e picos térmicos.

🔌 Análise do Esquema Circuital

O circuito é propositalmente minimalista, usando poucos componentes externos para configurar ganho e estabilidade, o que facilita a montagem e reduz pontos de falha.

Olhando para o esquema na Figura 2, vemos uma topologia padrão para amplificadores operacionais de alta potência. Não se engane pela simplicidade; cada componente ali tem um papel crítico.

• Ganho de Tensão: O circuito está configurado para ganho não inversor. A rede de realimentação (formada por resistores e capacitores conectados ao pino 10) define esse ganho. Geralmente, mantemos o ganho entre 20 e 30 vezes. Ganho demais amplifica ruído; de menos, e você não consegue excitar o amplificador com fontes de sinal comuns (como celulares ou players).
• Filtro de Entrada: O resistor e capacitor de entrada formam um filtro passa-baixa suave, impedindo que frequências de rádio (RF) invadam o amplificador e causem interferência.

Aqui vai uma dica de professor: Cuidado com a polaridade dos capacitores eletrolíticos! Inverter a polaridade de C4 ou C5 pode resultar em uma explosão literal ou, no mínimo, distorção de crossover.

A Importância da Bobina de Saída (L1)

Você notará no esquema, em série com a saída, uma bobina de 3μH (L1). Muitos iniciantes me perguntam: "Professor, posso dispensar essa bobina?". A resposta curta é: não.

Essa bobina, geralmente construída com 7 espiras de fio 18 AWG em núcleo de ar de 3/8", serve para isolar o amplificador de cargas capacitivas (como cabos longos de alto-falantes). Sem ela, o amplificador pode oscilar em altas frequências, gerando calor excessivo sem que você perceba auditivamente. É um pequeno componente que evita grandes dores de cabeça.

🧾 Lista de Materiais (BOM)

Para garantir o sucesso do projeto, siga esta lista de materiais rigorosamente, prestando atenção aos valores de tensão dos capacitores.

Um erro comum é usar capacitores com tensão de trabalho abaixo do necessário. Como trabalharemos com trilhos de +/- 35V, seus capacitores eletrolíticos devem ser de pelo menos 50V ou 63V para segurança.

• Semicondutores
  • U1: Circuito Integrado LM3876 (encapsulamento TO-220 de 11 terminais).
• Resistores (Filme de Carbono ou Metálico 1/4W)
  • R1, R5: 1KΩ (marrom, preto, vermelho).
  • R2, R3: 18KΩ (marrom, cinza, laranja).
  • R4: 10KΩ (marrom, preto, laranja).
  • R6: 22KΩ (vermelho, vermelho, laranja).
  • R7: 100Ω (marrom, preto, marrom).
  • R8: 10Ω / 2W (resistor de potência).
  • RP1: Trimpot ou Potenciômetro 10KΩ (ajuste de volume/offset).
• Capacitores
  • C1: 2,2μF Cerâmico ou Poliéster (entrada de áudio).
  • C2: 220pF Cerâmico.
  • C3: 47pF Cerâmico.
  • C4, C5: 22μF / 50V Eletrolítico.
  • C6, C7, C8: 0,1μF (100nF) Cerâmico ou Poliéster (desacoplamento).
  • C9, C10: 2.200μF / 50V Eletrolítico (filtros principais).
• Outros Componentes
  • L1: Indutor 3μH (Caseiro: 7 espiras fio 18AWG núcleo de ar 3/8").
  • Conectores: Bornes de parafuso 5mm (2 e 3 pinos).
  • Dissipador de Calor: Essencial. O CI deve ser eletricamente isolado do dissipador usando mica e parafuso isolado.

⚡ A Fonte de Alimentação: A Alma do Amplificador

Para extrair os prometidos 56W, você precisa de uma fonte de alimentação simétrica de ±35VDC, derivada de um transformador de 24VAC com "Center Tap".

Muitos estudantes tentam usar fontes chaveadas genéricas de computador. Não faça isso. Fontes lineares (transformador + retificador + capacitor) são superiores para áudio analógico porque têm menor ruído de chaveamento e lidam melhor com picos de corrente dinâmicos da música.

Dimensionando a Fonte de Alimentação

• Transformador: Primário para sua rede local (110/220V), Secundário 24V-0-24V (Center Tap). Isso fornece cerca de 34V a 35V DC após retificação.
• Capacitores de Filtro: O valor de 2.200μF por trilho (sugerido na lista) é um bom começo. Pessoalmente, costumo usar 4.700μF ou mais para ter um "reservatório" de energia maior para graves pesados.
• Corrente: Para um canal mono, 3 Amperes é o mínimo aceitável. Se você está construindo um sistema Estéreo (dois canais), deve dobrar isso para 6 Amperes. Uma fonte subdimensionada faz o som "clipar" (distorcer) em volumes altos e superaquecer o transformador.

Na Figura 3, apresento um esquema robusto de fonte de alimentação simétrica que serve perfeitamente para este e outros projetos de amplificadores. É um projeto que desenvolvi para ser fácil de calcular e modificar.

🖨️ Montagem e PCB (Placa de Circuito Impresso)

O layout dos componentes na PCB (Figura 4) foi projetado para minimizar loops de terra e ruído, fornecido nos formatos GERBER, PDF e PNG para download direto.

Ao soldar, siga esta ordem lógica para evitar erros:

1. Resistores: Componentes mais baixos, fáceis de soldar.
2. Sockets/Conectores: Facilitam substituições futuras, embora o LM3876 seja robusto.
3. Capacitores: Cuidado com a polarização!
4. CI e Dissipador: Monte o LM3876 no dissipador antes de soldar seus pinos na placa. Isso evita estresse mecânico nos terminais.

Lembre-se: o dissipador de calor não é opcional. Em altas potências, o LM3876 pode dissipar dezenas de watts em calor. Um dissipador pequeno fará o CI entrar em proteção térmica (SPiKe), cortando o som intermitentemente.

📥 Download dos Arquivos (Link Direto)

Para facilitar sua vida, forneço os arquivos gratuitamente. Você pode enviar os arquivos GERBER diretamente para uma fábrica de PCBs ou imprimir o PDF para o método de transferência térmica (ferro de passar roupa) se você mesmo fizer em casa.

👉 Clique aqui para baixar os arquivos GERBER, PDF e PNG no MEGA

🤔 Perguntas Frequentes (FAQ)

Para garantir o sucesso do seu projeto, compilamos algumas das perguntas mais comuns sobre este tópico. Confira!

Posso usar o LM3876 em modo ponte para obter mais potência? 🔽

Sim, é possível. Dois LM3876 podem ser configurados em ponte para fornecer até 100W em cargas de 8Ω ou 16Ω. No entanto, isso requer um circuito inversor de fase na entrada e muito cuidado com a dissipação de calor, pois a corrente através da carga dobra.

Qual é a diferença prática entre o LM3876 e o famoso LM3886? 🔽

O LM3886 é uma versão "turbinada" do LM3876. Enquanto o LM3876 fornece 56W, o LM3886 alcança 68W. Ambos têm a mesma proteção SPiKe e pinagem similar, mas o LM3886 é mais comum em projetos modernos de maior potência. Se você já tem o LM3876, ele serve perfeitamente para uma sala de estar padrão.

O amplificador liga mas não tem som, o que devo verificar? 🔽

Primeiro, verifique o jumper MUTE/STANDBY (Conector J1). Para o amplificador funcionar, o pino MUTE/STANDBY deve ter uma corrente de saída mínima do pino 8 > 0,5 mA (o resistor de 22kΩ (R6) conectado ao VEE). Se este pino estiver flutuando ou com alta impedância "aberto", o CI permanecerá mudo. Verifique também a tensão DC na saída (deve estar próxima de 0V).

Posso usar uma fonte única (não simétrica) com o LM3876? 🔽

Tecnicamente sim, mas não é recomendado para áudio Hi-Fi. O LM3876 pode operar com uma fonte de alimentação única (ex: GND e +VCC), mas isso requer algumas mudanças no circuito, como adicionar um capacitor eletrolítico de alto valor na saída em série com o alto-falante. Isso degrada a resposta em graves e introduz distorção. Uma fonte simétrica (dual rail) é o padrão ouro para qualidade sonora.

🎓 Considerações Finais e Conclusão

Construir o Amplificador 56W com LM3876 é um projeto extremamente gratificante. Ele oferece o equilíbrio perfeito entre complexidade técnica e resultado sonoro audível. É uma prova viva de que você não precisa de um labirinto de componentes para obter som de alta fidelidade.

Se você chegou até aqui com uma bancada limpa e um ferro de solda na mão, parabéns! A satisfação de ouvir sua música favorita ecoando por um equipamento que você mesmo construiu é algo que nenhum equipamento pronto pode proporcionar.

✨ Nossa Gratidão e Próximos Passos

Esperamos sinceramente que este guia tenha sido útil e enriquecedor para seus projetos! Obrigado por dedicar seu tempo a este conteúdo.

Seus Comentários são Inestimáveis:

Tem alguma dúvida, sugestão ou correção? Sinta-se à vontade para compartilhá-las nos comentários abaixo! Sua contribuição nos ajuda a refinar este conteúdo para toda a comunidade FVML.

Se você achou este guia útil, compartilhe o conhecimento!

🔗 Compartilhe este Guia

Atenciosamente,

A equipe da FVML ⚡

O post Gainclone LM3876: Amplificador 56W de Alta Performance + PCI apareceu primeiro em FVM Learning.

🌐 Você pode ler este artigo em: English | Español

O Guia Definitivo do Amplificador Hi-Fi 70W TDA7294 com Equalizador 3 Bandas + PCB: Áudio de Alta Fidelidade na Prática

Se você já sonhou em construir seu próprio sistema de som que rivalize com equipamentos profissionais, mas sem a complexidade de diagramas industriais indecifráveis, você está no lugar certo. Existe um componente que é uma lenda viva entre os DIYers (Faça Você Mesmo) de áudio: o TDA7294.

Imagine ter em suas mãos não apenas um amplificador, mas uma central de controle sonoro capaz de entregar 70 Watts de potência cristalina com calor humano e nuances musicais preservadas. Neste artigo, não vamos apenas ligar fios; vamos dissecar a física, a eletrônica e a arte de projetar um amplificador Hi-Fi completo, equipado com um equalizador de 3 bandas para ajuste fino de graves, médios e agudos, e tudo isso apoiado por um projeto de PCB (Placa de Circuito Impresso) profissional.

Prepare-se para entender o "porquê" de cada componente, como evitar o zumbido mortal e como montar um equipamento que vai orgulhar sua bancada. Vamos começar?

💚 O Coração do Projeto: O Que é o TDA7294?

BLUF: O TDA7294 é um chip amplificador de áudio analógico de alta potência e fidelidade, projetado para funcionar como um "motor" robusto para caixas de som.

Para entender a genialidade deste componente, vamos usar uma analogia mecânica. Se os amplificadores operacionais comuns fossem pequenos motores de brinquedo, o TDA7294 seria um motor V8 de corrida.

O TDA7294 é um circuito integrado monolítico da STMicroelectronics que combina a precisão de um circuito MOSFET de potência com a proteção térmica de um sistema moderno. Diferente dos antigos chips bipolares (como o LM3886 ou TDA2050, que também são excelentes, mas têm características distintas), o TDA7294 utiliza uma tecnologia DMOS na etapa de saída.

Aqui está a parte crucial: a saída DMOS oferece uma resposta sonora extremamente musical, com uma distorção harmônica que muitos auditores consideram "agradável" ao ouvido humano, além de uma capacidade de entregar correntes de pico altíssimas para captar os transientes da música (como a batida de um bumbo ou o ataque de um piano).

Principais Especificações Técnicas

Na prática de bancada, o que esses números significam para o seu som?

Parâmetro	Valor Típico	Implicação Prática
Tensão de Alimentação	± 10V a ± 40V	Flexibilidade para usar fontes simétricas de 24V até toróides de 80V.
Potência de Saída	70W (RMS)	Volume suficiente para salas de estar ou estúdios pequenos.
Distorção (THD)	0.005%	Áudio limpo, sem aquele "chiado" ou distorção no volume máximo.
Proteções	Térmica, Curto, Sobretensão	Segurança para queimar menos chips em erros de montagem.

🔊 A Alma do Som: Equalizador 3 Bandas

BLUF (Bottom Line Up Front): O equalizador permite modelar a resposta de frequência do áudio, corrigindo falhas de acústica do ambiente ou preferências pessoais de escuta.

Um amplificador de potência puro (como o TDA7294 sozinho) é linear: ele aumenta o volume sem alterar o "caráter" do som. No entanto, ambientes reais não são perfeitos. Seu sofá absorve agudos, seu canto amplifica graves.

Um equalizador de 3 bandas (Graves, Médios, Agudos) é inserido no estágio de entrada do áudio. A arquitetura clássica utilizada aqui é baseada em um circuitos passivo de baixo ruído. O segredo aqui não é só adicionar controle, mas adicionar controle sem adicionar ruído.

Anatomia das Bandas

• 🔊 Baixos (Bass): Geralmente centrado em torno de 100Hz. Controla a "pegada" do som. Potentes demais e o som fica "embolado"; pouco, e o som fica fino.
• 🎸 Médios (Mid): A faixa crítica (aprox. 1kHz a 3kHz) onde a maioria das frequências da voz humana e instrumentos solo reside. Ajustar aqui destaca ou afasta o vocal.
• 🔔 Agudos (Treble): Acima de 10kHz. Dá o "brilho" e a definição (o "air" do prato de bateria). Cuidado com o excesso para causar fadiga auditiva.

• 🔌 Diagrama Esquemático do Circuito Amplificador Completo

  O diagrama esquemático completo do nosso amplificador de 70W com equalizador passivo de 3 bandas está disposto na Figura 4 abaixo. Como você pode observar, é um circuito elegante em sua simplicidade, mas poderoso em sua funcionalidade. A disposição dos componentes foi cuidadosamente projetada para garantir uma resposta de frequência suave e controles intuitivos para máxima potência.

🧾 Lista de Materiais (BOM) - Amplificador TDA7294 70W

Referência	Componente / Valor	Descrição
U1	TDA7294V	CI Amplificador de Áudio
RP1	10kΩ	Potenciômetro de Volume
RP2	250kΩ	Controle de Agudos
RP3	1MΩ	Controle de Médios
RP4	25kΩ	Controle de Graves
R1, R6	10kΩ	Resistores 1/4W
R2, R4, R5	22kΩ	Resistores 1/4W
R3	680Ω	Resistor 1/4W
C1	470pF	Cerâmico
C2, C3	22nF	Poliéster
C4	1µF / 25V	Eletrolítico ou Poliéster
C5, C6	22µF / 50V	Eletrolítico
C7, C8	10µF / 50V	Eletrolítico (X4 unidades - ver nota*)
CN1, CN2	KRE 2 pinos	Entrada e Saída
CN3	KRE 3 pinos	Fonte (+35V GND -35V)

🖨️ O Segredo do Hi-Fi: O Projeto da Placa de Circuito Impresso (PCB)

BLUF: Mesmo o melhor esquema elétrico falhará se o layout da PCB for mal desenhado, pois interferências eletromagnéticas e má gestão de terra criarão ruído.

Muitos iniciantes subestimam o desenho da placa. Em áudio de alta potência, a placa de circuito impresso não é apenas uma suporte para componentes; ela é parte do circuito. Aqui está o que diferencia um PCB profissional de um amador:

1. Roteamento de Terra (Grounding)

Imagine a eletricidade como água em canos. Se você joga a água suja (retorno de corrente do alto-falante) no mesmo cano da água limpa (sinal do pré), você fica com lama no sinal. Em áudio, isso é zumbido (hum).

O PCB deve utilizar uma Estrela de Terra (Star Ground). O terra do sinal de entrada, o terra do filtro e o terra da alimentação devem se encontrar em um único ponto. As trilhas de terra devem ser largas (fat traces) para minimizar a resistência.

2. Trilhas de Potência

As trilhas que levam a alimentação (+Vcc e -Vee) até o pino do TDA7294 devem ser curtas e largas. Isso evita quedas de tensão e melhora a resposta aos transientes de graves profundos.

3. Decoupling e Estabilização

O TDA7294 exige um capacitor de 100µF (ou maior) o mais próximo possível de seus pinos de alimentação. Isso serve como um "tanque de energia" local para o chip puxar na hora de um baixão forte, evitando que a alimentação flutue e cause distorção.

⚠️ Cuidado na Bancada: Ajuste de Offset

Antes de conectar o alto-falante, ligue o amplificador e meça a tensão DC (CC) nos pinos de saída do TDA7294 em relação ao terra. Ela deve estar muito próxima de 0V (alguns milivolts). Se houver tensão DC (ex: 2V ou mais), desligue imediatamente e verifique seus fios ou a solda dos componentes. Tensão DC queima alto-falantes instantaneamente.

🎶 Aplicações Reais e Considerações Finais

Este projeto não é apenas um exercício teórico. Com 70W reais por canal, você pode alimentar:

• Caixas acústicas de estúdio (Monitores passivos de 8 Ohms).
• Sistemas de Home Theater de alta performance.
• Guitarras e Baixos (com ajuste do Equalizador para o instrumento).

Mas tem mais: A inclusão do Mute e Stand-by (pinos 9 e 10 do TDA7294) é um toque de engenharia que muitos amadores ignoram. Controlar esses pinos com um pequeno circuito temporizador ou simples interruptores garante que não haja aquele estalo alto ("Pop") ao ligar o amplificador, preservando seus alto-falantes e seus ouvidos.

O ponto chave é este: Ao combinar a robustez do TDA7294 com a versatilidade tonal do equalizador passivo e um PCB bem pensado, você cria um sistema que respeita a música. Você não está apenas amplificando ondas elétricas; você está entregando a emoção da gravação original.

🤔 Dúvidas Frequentes (FAQ)

Para garantir que seu projeto seja um sucesso, compilamos algumas das perguntas mais comuns sobre este tema. Confira!

Posso usar uma fonte de alimentação de computador (ATX) para este amplificador?

🔽

Sim, é possível, mas com ressalvas. Uma fonte ATX fornece +12V. O TDA7294 funciona com 12V, mas a potência cairá drasticamente (para cerca de 10W a 15W em 4 Ohms). Para atingir os 70W nominais, você precisa de uma fonte simétrica (split rail) de pelo menos ±35V (transformador toroidal). Use a ATX apenas para testes iniciais ou setups de baixa potência.

Qual a diferença entre usar o TL072 e o NE5532 no estágio do equalizador?

🔽

O TL072 é um FET de baixo ruído, excelente para guitarra (high-gain) devido à sua impedância de entrada alta. No entanto, para áudio Hi-Fi de alta fidelidade, o NE5532 é preferido. Ele é "mais rápido" (slew rate maior) e tem menor distorção harmônica total na faixa de áudio, resultando em um som mais limpo e transparente para escuta crítica.

Por que meu amplificador está chiando ou zumbindo mesmo sem música?

🔽

Isso geralmente é um problema de "Loop de Terra" ou má blindagem. Verifique se a malha dos cabos de entrada está conectada corretamente apenas em uma ponta. No PCB, certifique-se de que o terra de sinal (input) está separado do terra de potência (speaker return) até que se encontrem no terminal principal de terra (Star Ground).

🎓 Conclusão: Sua Jornada pelo Áudio Puro

Construir um Amplificador Hi-Fi 70W TDA7294 com Equalizador 3 Bandas é um projeto que une o melhor da engenharia de áudio clássica com a praticidade moderna. Você aprendeu que o TDA7294 é um gigante robusto, o equalizador é o maestro da sonoridade e o PCB é a fundação que sustenta a qualidade.

Não tenha medo de soldar, errar e ajustar. A experiência na bancada é o que diferencia o teórico do verdadeiro mestre da eletrônica. Agora que você tem o conhecimento técnico, o esquema conceitual e as melhores práticas, está na hora de pegar o ferro de solda e dar vida ao seu som.

Você já tem alguma experiência com o TDA7294 ou quer compartilhar seu layout de PCB? Deixe um comentário abaixo e vamos debater áudio!

✨ Nossa Gratidão e Próximos Passos

Esperamos sinceramente que este guia tenha sido útil e enriquecedor para seus projetos! Obrigado por dedicar seu tempo a este conteúdo.

Seus Comentários são Inestimáveis:

Tem alguma dúvida, sugestão ou correção? Sinta-se à vontade para compartilhá-las nos comentários abaixo! Sua contribuição nos ajuda a refinar este conteúdo para toda a comunidade FVML.

Se você achou este guia útil, compartilhe o conhecimento!

🔗 Compartilhe este Guia

Atenciosamente,

A equipe da FVML ⚡

O post Amplificador 70W TDA7294 Hi-Fi com Equalizador 3 Bandas + PCB apareceu primeiro em FVM Learning.

Olá a Todos!

Você já pensou em montar um amplificador de som de potência e baixo custo

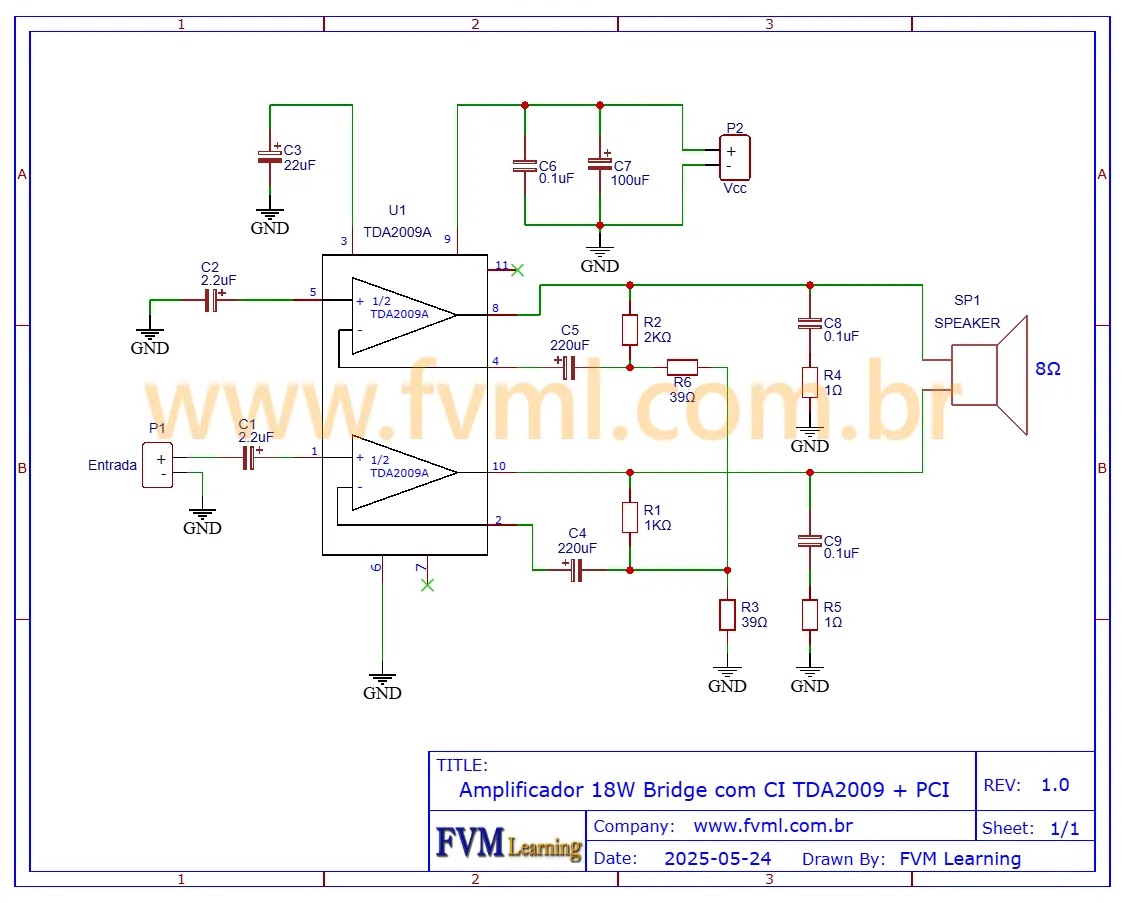

em casa? O circuito amplificador de 18W em modo bridge com o circuito
integrado TDA2009 é a escolha perfeita para quem deseja qualidade
sonora e simplicidade no projeto.

Neste guia completo, vamos explorar todas as etapas da construção deste
circuito, desde a teoria até a prática, para que no final, você esteja com o
seu circuito amplificador funcionando.

💻 Introdução ao Amplificador com CI TDA2009

O que é o CI TDA2009?

O CI TDA2009 é um amplificador de potência em encapsulamento Multiwatt-11,
fabricado para aplicações em áudio de baixa e média potência. Muito popular
em sistemas de som automotivo, caixa de som e projetos DIY, ele fornece uma
saída estéreo ou pode ser configurado em modo bridge para maior potência de
saída.

Com tensão de alimentação entre 8V e 28V, o TDA2009 oferece uma solução
prática e eficiente para quem busca desempenho confiável, tendo sua pinagem na Figura 2 abaixo.

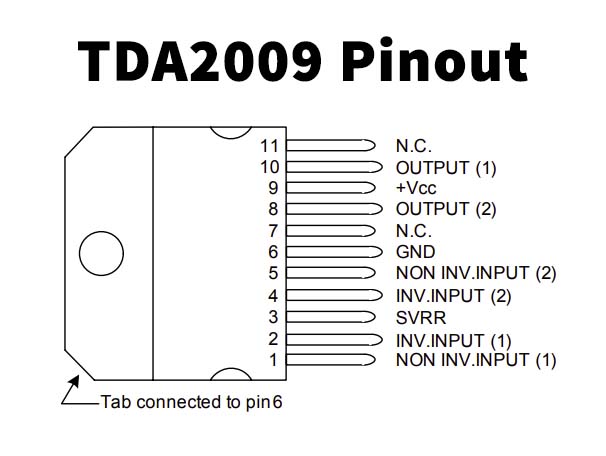

Fig. 2 – Pinagem, Pinout Circuito Integrado TDA2009

Este circuito integrado inclui proteção térmica, proteção contra
curto-circuito e baixa distorção harmônica, tornando-o ideal para iniciantes
e entusiastas experientes. Uma das grandes vantagens é a facilidade de
montagem e o número reduzido de componentes externos necessários.

Ele é capaz de fornecer até 18W em modo bridge com alimentação adequada e
alto-falante de 8 ohms, o que o torna perfeito para aplicações de som em
ambientes pequenos e médios.

🔍 Visão Geral do Projeto em Bridge (Ponte):

O TDA2009 é um circuito integrado versátil que pode ser configurado tanto
no modo estéreo quanto no modo bridge (ponte), dependendo das necessidades
específicas do seu projeto de som. Cada modo oferece características únicas
e aplicações distintas, desde sistemas de áudio com canais separados até
configurações de potência maior em um único canal.

Como Funciona o Modo Estéreo:

No modo estéreo, o TDA2009 fornece duas saídas independentes de áudio,
cada uma com potência específica. Essa configuração é ideal para sistemas
de som que exigem canais esquerdo e direito bem definidos, proporcionando
uma experiência de áudio balanceada e envolvente.

Se você busca montar um amplificador para reproduzir áudio com
qualidade e definição em dois canais, o modo estéreo é a escolha certa.
Ele é especialmente indicado para projetos onde a separação de canais é
essencial, como home theaters ou sistemas de som ambiente.

Temos um artigo que mostra como montar um amplificador com o TDA2009 operando
em modo estéreo, ideal para aplicações onde se necessite de um sistema de som
com canais esquerdo e direito separados.

👉 Confira o artigo completo aqui: Circuito Amplificador Stereo HI-FI 20W RMS com CI TDA2009A + PCI

Como Funciona o Modo Bridge:

No modo bridge, as duas saídas do TDA2009 são combinadas de forma
estratégica para fornecer uma única saída com o dobro da tensão e,
consequentemente, até quatro vezes mais potência do que um canal estéreo
isolado. Essa técnica é ideal para projetos onde o espaço é limitado, mas
a potência sonora não pode ser comprometida.

A conexão em bridge funciona utilizando as duas saídas dos amplificadores
internos do CI, porém com os sinais defasados entre si. Essa defasagem faz
com que o alto-falante receba o dobro da tensão original. Como a potência
é proporcional ao quadrado da tensão, esse aumento resulta em uma potência
quatro vezes maior.

Em termos práticos, o modo bridge é capaz de extrair muito mais
desempenho do sistema sem a necessidade de componentes adicionais. O
resultado é um som mais potente, claro e dinâmico, ideal para aplicações
onde a intensidade do áudio é prioridade, como caixas amplificadas ou
sistemas mono.

📖 Especificações Técnicas do TDA2009

Características Elétricas

Vamos às especificações mais relevantes que fazem do TDA2009 um campeão
entre os amplificadores compactos:

Esses valores tornam o CI ideal para um projeto de som residencial ou
portátil, com qualidade sonora superior ao esperado para seu porte e
preço.

Desempenho e Eficiência

O TDA2009 possui uma eficiência energética razoável, típica de
amplificadores de classe AB. Ele pode operar com relativa tranquilidade com
fontes de alimentação simples, sem necessidade de fontes simétricas. Isso
facilita ainda mais sua implementação.

Por ser um chip que opera em baixa distorção, mesmo em altos volumes, o som
gerado é limpo e fiel à fonte de áudio, ideal para quem preza por qualidade
sonora em projetos DIY.

🔌 Diagrama Esquemático do Circuito

O diagrama esquemático disposto na Figura 3 abaixo, mostra
como os componentes estão interligados ao redor do TDA2009.

O Circuito Integrado TDA2009 pode acionar alto-falantes de
8Ω no modo bridge, e é projetado para operar com fonte simples ou
bateria.

Fig. 3 – Diagrama Esquemático do Circuito Amplificador 18W modo Bridge com CI TDA2009

Você pode se interessar também!

🧾 Lista de Componentes

Para montar o circuito amplificador de 18W com o TDA2009 em bridge, você
vai precisar de:

• U1 …………… Circuito Integrado TDA2009

• R1 ……………. Resistor de 1/8W 1kΩ

• R2 ……………. Resistor de 1/8W 2kΩ

• R3, R6 ……… Resistores de 1/8W 39Ω

• R4, R5 ……… Resistores de 1/8W 1Ω

• C1, C2 ……… Capacitores Eletrolítico de 2.2uF/50V

• C3 ……………. Capacitor eletrolítico de 22uF/50V

• C4, C5 ……… Capacitores Eletrolítico de 220uF/50V

• C6, C8, C9 … Capacitores de 0.1uF (poliéster)

• C7 ……………. Capacitor eletrolítico de 100uF/50V

• P1, P2, P3 …. Conector Borne KRE KF301 2 Vias (Opcional)

Diversos

• Dissipador de calor

• Placa de circuito impresso (PCI) “Disponível para Baixar”

• Fios, solda, bornes para alto-falantes

🪛 Montagem do CI e Dissipador

O TDA2009 aquece durante o funcionamento. Fixe um dissipador de calor
diretamente sobre o corpo metálico do CI usando pasta térmica. Se possível,
adicione um pequeno ventilador para resfriamento ativo em projetos mais
exigentes.

A fixação deve garantir contato firme entre o CI e o dissipador, pois uma
dissipação ineficiente pode reduzir a vida útil do componente e afetar a
performance do áudio.

⚡ Alimentação e Proteções do Circuito

Tipos de fonte recomendados

O TDA2009 funciona bem com fontes entre 12V e 28V, sendo a tensão próxima
do ideal 18V para máxima potência. Para maior estabilidade:

• Use fontes lineares com transformador, ponte retificadora e capacitores
  de filtro;

• Alternativamente, fontes chaveadas (SMPS) com corrente de 3A ou mais, com
  uma de notebook.

Uma fonte com pelo menos 2.5A é recomendada para evitar quedas de tensão em
volumes altos.

🔬 Testes Iniciais e Diagnóstico de Problemas

Como realizar o primeiro teste

Antes de conectar os alto-falantes:

1. Verifique todas as conexões;
2. Teste continuidade com o multímetro para evitar curtos;
3. Ligue a alimentação e meça a tensão nos pinos do CI;
4. Conecte uma fonte de áudio (celular, notebook, etc.);
5. Ajuste o volume baixo e conecte o alto-falante.

Som limpo e livre de ruídos é sinal de montagem correta.

Soluções para problemas comuns

• Ruído ou chiado: Verifique o aterramento e qualidade dos cabos de entrada.
• Sem áudio: Teste a fonte, verifique conexões dos pinos de entrada/saída.
• Superaquecimento: Dissipador mal instalado ou fonte acima da tensão recomendada.
• Baixo volume: Alto-falante de alta impedância ou fonte com baixa corrente.

Atenção ao detalhe é tudo na hora do diagnóstico. A maioria dos erros vem
de soldagens ruins ou conexões erradas.

📳 Integração com fontes Bluetooth

Um grande diferencial é poder conectar módulos Bluetooth como o MH-M28 ou o
XY-BT para transformar seu amplificador em um sistema de som sem fio. Basta
alimentar o módulo e ligá-lo à entrada de áudio do TDA2009 para transmitir
música do celular com excelente qualidade.

💡 Dicas Extras para Iniciantes

❌ Erros comuns na montagem

• Inversão de polaridade
  dos capacitores eletrolíticos;

• Curto nas trilhas
  da placa ou solda em excesso;

• Falta de aterramento comum
  para entrada, CI e alimentação;

• Não usar dissipador
  ou utilizar dissipador insuficiente.

Evite pressa. Sempre revise cada conexão antes de energizar o
circuito.

🖨️ A Placa de Circuito Impresso (PCI)

Disponibilizamos os arquivos da placa de circuito impresso, como também o
diagrama esquemático, em diversos formatos como PDF, GERBER e PNG. Além disso, oferecemos um link direto para download gratuito desses
arquivos em um servidor seguro, “MEGA“.

Fig. 4 – PCI Circuito Amplificador 18W modo Bridge com CI TDA2009

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito eletrônico,
basta clicar no link direto disponibilizado abaixo:

Link para Baixar: Layout PCB, PDF, GERBER, JPG

🧾 Conclusão

Montar um circuito amplificador de 18W em bridge com o CI TDA2009 é uma
excelente introdução ao mundo da eletrônica de áudio. Ele combina
simplicidade, baixo custo e desempenho adequado para a maioria das
aplicações caseiras.

Ao seguir cuidadosamente cada passo — da escolha dos componentes à montagem
e testes — você poderá criar um amplificador funcional, confiável e com
qualidade sonora surpreendente.

Este projeto é ideal para estudantes, makers e entusiastas que querem
aprender mais sobre amplificadores e ao mesmo tempo construir algo útil. E,
com algumas melhorias e personalizações, pode-se até transformá-lo em um
sistema de som completo com controle remoto e Bluetooth.

❓Perguntas Frequentes Sobre Amplificador Com TDA2009 (FAQ)

1. Posso usar alto-falante de 8 ohms com o TDA2009 em bridge?

Sim, e na verdade é o mais recomendado. O próprio fabricante indica 8 ohms
para operação em bridge, garantindo melhor desempenho térmico e segurança para
o CI. Com 8 ohms e 18V de alimentação, o amplificador entrega até 18W com
excelente estabilidade.

2. O que acontece se eu não usar dissipador no TDA2009?

O chip pode superaquecer e ativar sua proteção térmica ou queimar,
comprometendo todo o circuito. O dissipador é obrigatório.

3. Qual a melhor fonte para esse projeto?

Uma fonte de 18V com pelo menos 2,5A de corrente. Pode ser fonte chaveada,
transformador com retificador, fonte de notebook que tem 19V aproximadamente
3.5A.

4. Dá para ligar esse circuito em uma bateria de carro?

Sim, é possível ligar diretamente em uma bateria de carro de 12V, pois está
dentro da faixa suportada pelo CI TDA2009. A potência de saída, porém, será
reduzida — ficando em torno de 10 a 12W — mas ainda é suficiente para
aplicações simples e portáteis com boa qualidade sonora.

5. Qual é a vida útil do TDA2009 em operação contínua?

Com bom dissipador, alimentação estável e uso moderado, o TDA2009 pode
durar anos, mesmo em operação diária.

👋 E por hoje é só, espero que tenhamos alcançado suas expectativas!

Agradecemos por visitar o nosso blog e esperamos tê-lo(a)
novamente por aqui em breve. Não deixe de conferir nossos outros
conteúdos sobre tecnologia e assuntos variados.

Nos ajude a divulgar nosso trabalho, compartilha nas redes
sociais, Facebook, Instagram, nos grupos de WhatsApp, uma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

{
“@context”: “https://schema.org”,
“@type”: “FAQPage”,
“mainEntity”: [
{
“@type”: “Question”,
“name”: “Posso usar alto-falante de 8 ohms com o TDA2009 em bridge?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Sim, e na verdade é o mais recomendado. O fabricante indica 8 ohms para operação em bridge, garantindo melhor desempenho térmico e segurança para o CI. Com 8 ohms e 18V de alimentação, o amplificador entrega até 18W com excelente estabilidade.”
}
},
{
“@type”: “Question”,
“name”: “O que acontece se eu não usar dissipador no TDA2009?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “O chip pode superaquecer e ativar sua proteção térmica ou até queimar, comprometendo todo o circuito. O uso de dissipador é obrigatório para manter a durabilidade e o funcionamento correto.”
}
},
{
“@type”: “Question”,
“name”: “Qual a melhor fonte para esse projeto?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “A melhor fonte é de 18V com pelo menos 2,5A de corrente. Pode ser uma fonte chaveada, transformador com retificador ou até mesmo uma fonte de notebook de 19V/3,5A, que atende bem ao circuito.”
}
},
{
“@type”: “Question”,
“name”: “Dá para ligar esse circuito em uma bateria de carro?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Sim, é possível ligar diretamente em uma bateria automotiva de 12V, pois está dentro da faixa suportada pelo CI TDA2009. Nesse caso, a potência de saída será reduzida para cerca de 10 a 12W, mas ainda suficiente para aplicações simples e portáteis.”
}
},
{
“@type”: “Question”,
“name”: “Qual é a vida útil do TDA2009 em operação contínua?”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “Com bom dissipador, alimentação estável e uso moderado, o TDA2009 pode ter vida útil de vários anos, mesmo em operação diária contínua.”
}
}
]
}

O post Amplificador Potente com CI TDA2009: Monte um Circuito 18W em Bridge Passo a Passo + PCI apareceu primeiro em FVM Learning.

✔️ Quais as Vantagens de escolher o LM4766?

A resposta está na sua qualidade de som superior. O LM4766 oferece
uma distorção harmônica total (THD) extremamente baixa, THD+N de apenas 0,009%, resultando em um som claro e
nítido, e garante uma alta qualidade de som em todas as faixas de
frequência.

Outra vantagem do LM4766 é a sua facilidade de montagem. Por ser um
Circuito Integrado, sua montagem é facilitada, exigindo poucos componentes
externos, e o tamanho da placa fica bastante reduzido.

➡️ Características

⚡ A fonte de Alimentação para o Circuito

A fonte de alimentação do circuito Amplificador de Som é do tipo simétrica
com corrente alternada CA. Toda a filtragem e estabilização da fonte, se
encontra no próprio circuito, é e obtida por meio do uso de uma ponte
retificadora GBU606 e dos filtros C3, C4, C5 e C6.

A potência, eficiência e qualidade de saída do amplificador, dependerá do
fornecimento de corrente suficiente do transformador usado. Para uma
eficiência adequada, recomendamos utilizar um transformador de 2 x 24Vac,
com corrente de 2A.

🔌 Digrama Esquemático do Circuito!

A disposição do diagrama esquemático encontra-se na Figura 2 abaixo, e mostra a disposição dos componentes e suas conexões. É
importante seguir corretamente o diagrama esquemático e as instruções de
montagem, para garantir um desempenho ideal do circuito e desfrutar de
todos os seus benefícios.

Fig. 2 – Esquemático do Circuito Amplificador de Som Hi-End Estéreo 60W Utilizando o CI LM4766

Você pode se interessar também!

• Amplificador Potente com CI TDA2009: Circuito 18W em Bridge Passo
  a Passo + PCI
• Amplificador de Som 2 x 20W, com fonte simples 14.4V – CI TDA7377
  + PCI
• Amplificador Alta Eficiência 14.4V, 70W com CI TDA1562Q +
  PCI
• Amplificador de Áudio Automotivo de 14,4 V Estéreo de 80 W – CI
  TDA8560Q + PCI

• Amplificador Hi-End de 56W RMS com o CI LM3875 + PCI

• Amplificador de Áudio HI-FI 32W – TDA2050 – Fonte Simples +
  PCI

• Amplificador 200W Estéreo com CI STK4231II + PCI

Lembre-se de sempre tomar precauções de segurança ao montar o circuito,
após montar, verifique todos os componentes, se estão no lugar certo, se
não foram invertidos, se não há fechamento nas soldas das trilhas, etc.
siga as instruções com cuidado para evitar erros e acidentes.

📋 Lista de Componentes

• Semicondutores
• U1 …. Circuito Integrado LM4766
• D1 …. Ponte de Diodo GBU606

• Resistores
• R1, R2 ……….
  Resistor 2,7Ω 1W (vermelho, violeta, dourado, dourado)
• R3, R4, R7 … Resistor 20K 1/8W (vermelho, preto, laranja, dourado)
• R5, R6 ……… Resistor 1K 1/8W (marrom, preto, vermelho, dourado)
• R8, R9 ……… Resistor 47KΩ 1/8W (amarelo, violeta, laranja, dourado)

• Capacitores
• C1, ao C4 … Capacitor Cerâmico/poliéster 0,1μF
• C5, C6 …….. Capacitor eletrolítico 4700μF /50V
• C7, C8 …….. Capacitor eletrolítico 47μF / 50V
• C9 ………….. Capacitor eletrolítico 10μF /50V
• C10, C11 … Capacitor Cerâmico/poliéster 2,2μF

• Diversos
• P1, P2, P3 … Conector WJ2EDGVC-5.08-3P
• Outros ……… PCI, estanho, fios, alto falante, fonte ac, etc.

🖨️ A Placa de Circuito Impresso (PCI)

Disponibilizamos os arquivos da placa de circuito impresso, como também o
diagrama esquemático, em diversos formatos como
PDF, GERBER e PNG. Além disso, oferecemos um link direto para
download gratuito desses arquivos em um servidor seguro, “MEGA“.

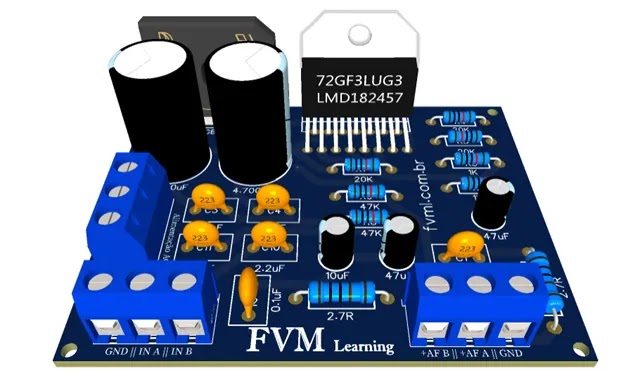

Fig. 3 – PCI Amplificador de Som Hi-End Estéreo 60W Utilizando o CI LM4766

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito
eletrônico, basta clicar no link direto disponibilizado abaixo:

Link para Baixar: Layout PCB, PDF, GERBER, JPG

👋 E por hoje é só, espero que tenhamos alcançado suas
expectativas!

Agradecemos por visitar o nosso blog e esperamos tê-lo(a)
novamente por aqui em breve. Não deixe de conferir nossos
outros conteúdos sobre tecnologia e assuntos
variados.

🙏 Se inscreva no nosso Blog! Clique Aqui — FVM Learning!

Nos ajude a divulgar nosso trabalho, compartilha nas redes
sociais, Facebook, Instagram, nos grupos de WhatsApp, uma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

Forte abraço!
Deus vos Abençoe!
Shalom.

O post Amplificador de Som Hi-End Estéreo 60W Utilizando o CI LM4766 + PCI apareceu primeiro em FVM Learning.

Amplificador de Som de 10W, com Pré-Amplificador utilizando CI TDA2003 + PCI

Olá a Todos!

No post de hoje, montaremos um amplificador de áudio, formado por duas etapas, o amplificador, que utiliza o velho e conhecido circuito integrado TDA2003, entregando 10W de potência, com uma fonte de 14,4V, e o pré-amplificador, utilizando o transistor 2N4401, com função de aumentar a sensibilidade de entrada do amplificador.

Esse tipo de arquitetura, reflete diretamente na utilização desse amplificador, já que nessa composição, tem-se a vantagem de estar utilizando o amplificador com equipamentos sensíveis como: microfones, guitarra, violão, contra-baixo, cavaquinho, como também fontes de baixa potência como; a saída de um celular, toca-disco, MP3, etc.

Tudo isso com um circuito simples, que utiliza fonte simples, com poucos componentes envolvidos, de fácil aquisição no mercado, e com custo bastante baixo para montar.

Características do Circuito Integrado TDA2003.

O Circuito Integrado TDA2003, é um amplificador de som de uso geral para circuitos compactos de áudio estéreo ou mono. Este CI amplificador consegue entregar na saída, alta capacidade de corrente de até 3,5 A de corrente para acionar os alto-falantes, com baixa distorção harmônica.

Ele também é dotado de proteção contra curto-circuito CC e CA entre todos os pinos e o terra, proteção de sobre-temperatura.

Tem uma tensão operacional entre 12V a 18V, mas pode lidar com altas tensões de até 28V. Isso o torna robusto para ser utilizado em projetos de áudio automotivo, caixa de retorno, caixas turbinadas de PC, home-theater, etc.

Você pode se interessar também!

• Amplificador Potente com CI TDA2009: Circuito 18W em Bridge Passo a Passo + PCI
• Amplificador de Som Hi-End Estéreo 60W Utilizando o CI LM4766 + PCI
• Amplificador de Som 2 x 20W, com fonte simples 14.4V – CI TDA7377 + PCI
• Amplificador Alta Eficiência 14.4V, 70W com CI TDA1562Q + PCI
• Amplificador de Áudio Automotivo de 14,4 V Estéreo de 80 W – CI TDA8560Q + PCI
• Amplificador Hi-End de 56W RMS com o CI LM3875 + PCI
• Amplificador de Áudio HI-FI 32W – TDA2050 – Fonte Simples + PCI
• Amplificador 200W Estéreo com CI STK4231II + PCI

Digrama Esquemático do Circuito!

A disposição do diagrama esquemático encontra-se na Figura 2 abaixo, é um circuito simples para montar, no entanto, é necessário conhecimento técnico com níveis entre básico ao avançado, se você não tem experiências em montagem, chame alguém com mais experiência para montar com você.

Fig.  2 – Diagrama Esquemático Amplificador de Som de 10W, com Pré-Amplificador utilizando CI TDA2003

Como o Circuito funciona?

Esse amplificador é formado por dois estágios destintos, o primeiro estágio pré-amplificador, que funciona no modo de emissor comum, utilizando o transistor NPN 2N4401.

O transistor Q1 recebe o sinal de entrada de áudio através do capacitor C1, utilizado como desacoplador de sinais CC, que envia o sinal de áudio na base do transistor.

O transistor amplifica o sinal de áudio, e fornece sua saída através do coletor. O coletor deste transistor é conectado ao segundo capacitor desacoplador C2, e envia esse sinal para o resistor variável POT, que controla o volume do amplificador, esse sinal é enviado para o pino 1 da entrada não inversora do CI TDA2003.

O CI TDA2003 é a peça principal para o fornece de potência de saída, sendo de 10 Watts, utilizando uma fonte de alimentação monopolar, ou seja, fonte simples, de 14V, 1A com um alto-falante de 2Ω.
Ele tem 5 pinos, sendo os pinos 5 e 3, tensão positiva e tensão negativa respectivamente, que alimenta o TDA2003.

O sinal de áudio que vem do pré-amplificador, é recebido através da entrada não inversora pino 1, do amplificador, esse sinal é amplificado e enviado para a saída através do pino 4, que através do capacitor C5, acionará o alto-falante.

O capacitor C3 tem a função de rejeitar os sinais de ripple, quanto menor o valor, mais degradação do SVR ocorrerá.

O capacitor C4 funciona como acoplamento de carga do alto-falante, como estamos utilizando fonte monopolar, ou seja, não simétrica, ele é de extrema importância para o funcionamento do circuito, quanto maior o seu valor, ele atuará como filtro passa baixa, ou seja, ele cortará as altas frequências.

O capacitor C7, em série com o resistor R7, atuam como estabilizador de frequências, valores menores do capacitor, ou valores maiores do resistor, não são recomendados, pois causam oscilações em altas frequências.

O resistor R4 e o capacitor C5 são calculados de forma que haja estabilidade nas frequências altas e baixas. Para calcula o C5, podemos utilizar a seguinte fórmula: =1/(2 * π * B * R5). Lembrando que R4 corta as altas frequências, e valores alto para esse resistor, causa fraca atenuação nas altas frequências, e valores mais baixo, causa turbulências, instabilidades na oscilação.

O resistor R5, e o resistor R6, são os que configuram o aumento ou a diminuição da corrente de saída, são resistores que configuram o ganho da saída. Podemos calcular o resistor R5, com a seguinte fórmula: (Gv-1) * R6.

A Placa de Circuito Impresso (PCI)

Disponibilizamos os arquivos da placa de circuito impresso, como também o diagrama esquemático, em diversos formatos como PDF, GERBER e PNG. Além disso, oferecemos um link direto para download gratuito desses arquivos em um servidor seguro, “MEGA“.

Fig. 3 – Amplificador de Som de 10W, com Pré-Amplificador utilizando CI TDA2003

O post Amplificador de Som de 10W, com Pré-Amplificador utilizando CI TDA2003 + PCI apareceu primeiro em FVM Learning.

Amplificador de Som Compacto com Potência de 80W com TDA7294 + PCI

Olá a todos!

No Post de hoje, montaremos um
Amplificador de Som Compacto com Potência de 80W, utilizando o
bastante conhecido Circuito Integrado TDA7294, o diferencial
desse amplificador, é que ele é bastante compacto, sua placa de circuito
impresso, mede apenas, 6,2 × 4,5 cm.

Mesmo bem compacto, o amplificador é alimentado por um trafo externo
simétrico, e você só precisa conectar na placa, já que ela já vem com a
retificação integrada.

📋 Descrição do TDA7294

O TDA7294 é um circuito integrado monolítico no pacote
Multiwatt15, destinado ao uso como amplificador de áudio Classe AB em
aplicações de campo Hi-Fi (Mini-System, Caixa Amplificado, Caixa de
Som), de 15 Pinos como mostrado na Figura 2 Abaixo.

Graças à ampla faixa de tensão e à capacidade de alta corrente de saída,
consegue fornecer alta potência em cargas de 4 Ω e 8 Ω. A função de silenciamento integrada com atraso
de ativação simplifica a operação remota, evitando, ruídos de ativação e
desativação.

🛠️ Características

• Ampla faixa de tensão de alimentação  (± 10V à ± 40V)

• Etapa de amplificação de saída DMOS

• Alta potência de Saída (Até 100W Musical)

• Funções de Mute e Stand-by

• Distorção harmônica muito baixa

• Proteção contra curto-circuito

• Proteção térmica com desligamento automático

🔧 Funcionamento do Circuito

Como o circuito é composto por um Circuito Integrado, os
componentes externos são agregados para ajustar o funcionamento do
circuito, por isso, abordaremos os componentes principais que compõem o
circuito amplificador, com as informações mais relevantes para
entendermos melhor as etapas de seu funcionamento:

• R1 — Resistor que estabelece a impedância de entrada,
  colocamos um de 22K, se colocar um maior, estarás aumentando
  a impedância de entrada, se diminuíres, estarás diminuindo a
  impedância de entrada.

• R2 e R3 — São resistores de feedback, estão ajustados para
  um ganho de 30dB, ambos trabalham em oposição, para o
  R2, quanto maior a resistência, menor o ganho, e quanto
  menor a resistência maior o ganho, no caso do R3, funciona ao
  inversamente proporcional. Lembrando que eles estão otimizados para
  evitar o tal do POP ao desligar e ligar o amplificador.

• R4 — Resistor que determina o tempo constante de Stand-By,
  se diminuir a resistência, pode ocorrer ruídos do já falado
  POP.

• R5, R6 e D1 — Conjunto de componentes que determinam a
  constante de tempo do Mute, se a resistência for diminuída, o temo
  de Mute será maior, se a resistência for aumentada o tempo do Mute
  será menor.

• R7 —   Resistor responsável pela estabilidade e
  controle das Frequências no Alto-Falante de Saída,  trabalhando
  em série com o C11.

• C1 — Capacitores de desacoplamento CC.
  Colocamos 1uF, você pode está mudando esse valor para o
  que melhor lhe agrade, sabendo-se que quanto maior o valor do
  capacitor teremos maior corte nas altas frequências e maior ganho
  nas baixas frequências.

• C2 — Capacitor filtro de espúrios das altas
  frequências.

• C3 — Capacitor de desacoplamento CC do feedback,
  esse funciona em conjunto com os resistores R2 e R3,
  tecnicamente tem a mesma função do C1, no entanto, funciona
  para o feedback.

• C4 — Capacitor de Bootstrapping, quanto maior for a
  capacitância desse capacitor, haverá degradação do sinal nas baixas
  frequências.

• C5 — Capacitor responsável pela constante de tempo do
  Mute, se aumentar a capacitância o temo de acionamento de Mute será
  menor, se diminuir a capacitância o tempo será maior.

• C6 — Capacitor responsável pela constante de tempo de
  Stand-By, se aumentar a capacitância, o temo de acionamento de
  Stand-By será menor, se diminuir a capacitância o tempo será
  maior.

• C7, C8, C9, C10 —  Capacitores responsáveis pela
  atenuar tensões de Ripple, e filtro de frequências da rede
  elétrica.

• C11 — Capacitores responsável pela estabilidade e
  controle das Frequências no Alto-Falante de Saída,  trabalhando
  em série com R7.

🔌 Diagrama Esquema do Circuito!

A disposição do diagrama esquemático está logo abaixo na Figura 3, é um circuito simples de se montar, no entanto, é necessário
habilidades e conhecimento técnico entre básico ao avançado, se você não
tem experiências em montagem, chame alguém com mais experiência para
montar com você.

🔗 Conteúdo Relacionado que Podem te Interessar!

Se você gostou deste projeto, também pode se interessar por estes
outros artigos:

• Amplificador HI-FI de 68W com LM3886T – Projeto DIY com PCB
• Amplificador Potente com CI TDA2009: Circuito 18W em Bridge Passo a
  Passo + PCI
• Amplificador de Som Hi-End Estéreo 60W Utilizando o CI LM4766 +
  PCI
• Amplificador de Som de 10W, com Pré-Amplificador utilizando CI
  TDA2003 + PCI
• Amplificador de Som 2 x 20W, com fonte simples 14.4V – CI TDA7377 +
  PCI
• Amplificador Alta Eficiência 14.4V, 70W com CI TDA1562Q + PCI
• Amplificador de Áudio Automotivo de 14,4 V Estéreo de 80 W – CI
  TDA8560Q + PCI
• Amplificador Hi-End de 56W RMS com o CI LM3875 + PCI
• Amplificador de Áudio HI-FI 32W – TDA2050 – Fonte Simples + PCI
• Amplificador 200W Estéreo com CI STK4231II + PCI
• Amplificador de Audio 24W, 12V com CI TDA1516BQ + PCI

🧾 Lista de Materiais

• Semicondutores
• CI 1 ……………. Circuito Integrado TDA7294
• D1 ……………… Diodo de Silício 1N4148
• D2 ……………… Ponte de Diodo KBU810

• Resistores
• R1, R2, R4 ….. Resistor 22K (vermelho, vermelho, laranja, dourado)
• R3 ……………… Resistor 680Ω (azul, cinza, marrom, dourado)
• R5 ……………… Resistor 33K (laranja, laranja, laranja, dourado)
• R6 ……………… Resistor 10K (marrom, preto, laranja, dourado)
• R7 ……………… Resistor 4,7Ω / 1W (amarelo, roxo, dourado, dourado)

• Capacitores
• C1 ……………….. Capacitor eletrolítico 1μF / 50v
• C2 ……………….. Capacitor Cerâmico/Poliéster 100pF
• C3, C4 …………. Capacitor eletrolítico 22μF / 50V
• C5, C6 …………. Capacitor eletrolítico 10μF /50V
• C7, C8 …………. Capacitor eletrolítico 2200μF / 50V
• C9, C10, C11 … Capacitor Cerâmico/Poliéster 100nF

• Diversos
• P1, P2 ….. Conector WJ2EDGVC-5.08-2P
• P3 ……….. Conector WJ2EDGVC-5.08-3P
• Outros …. Placa Circuito Impresso, estanho, fios, etc.

⚡ Fonte de Alimentação

A fonte de alimentação é do tipo Simétrica, ou seja
+25V | 0V |-25V, com corrente nominal de 4A, o
circuito de retificação e filtragem já estão integrados na placa de
circuito impresso, necessário apenas instalar os três polos
simétricos do transformador no borne ~AC 0V ~AC indicados na
placa, sendo o 0V center-tape do transformador.

O amplificador tem um range de alimentação, que pode variar entre
10 à 40Vcc, no entanto, a potência total do circuito depende
da tensão de alimentação e da
impedância do Alto-Falante.

A tensão retificada e filtrada recomendada para esse amplificador é
de: ±30Vcc para um Alto-Falante de 4Ω, e uma tensão de
±38Vcc para um Alto-Falante de 8Ω.

Sabemos que o transformador sem a retificação, tem uma tensão menor
que a tensão retificada, sendo assim, será necessário calcular a
tensão AC do transformador, convertida em CC depois da
retificação, mais isso é bastante simples:

Se queremos saber a tensão do transformador para uma tensão
30Vcc:

• Vac = Vcc / √2, Como √2 = 1,414, então
• Vac = Vcc / 1,414
• Vac = 30 / 1,414
• Vac = 21,216Vac

Ou seja: Um transformador de 21 ou 22Vac para esse
circuito.

Se queremos saber a tensão do transformador para uma
tensão 38Vcc:

• Vac = Vcc / √2, Como √2 = 1,414, logo
• Vac = Vcc / 1,414
• Vac = 38 / 1,414
• Vac = 26,87Vac

Ou seja: Um transformador de 26 ou
27Vac para esse circuito.

🖨️ Placa de Circuito Impresso (PCB)

Estamos disponibilizando para Download todos os materiais necessários para quem deseja montar com a
placa sugerida: arquivos em webp, PDF para impressão doméstica e arquivos Gerber para quem deseja enviar para fabricação profissional.

📥 Link Direto Para
Baixar

Para baixar os arquivos necessários para a montagem do circuito
eletrônico, basta clicar no link direto disponibilizado
abaixo:

Link para Baixar: Layout PCB, PDF, GERBER, JPG

👋 E por hoje é só, espero que tenhamos alcançado suas
expectativas!

Agradecemos por visitar o nosso blog e esperamos tê-lo(a)
novamente por aqui em breve. Não deixe de conferir nossos outros
conteúdos sobre tecnologia e assuntos variados.

🙏 Se inscreva no nosso Blog! Clique Aqui — FVM Learning!

Nos ajude a divulgar nosso trabalho, compartilha nas redes
sociais, Facebook, Instagram, nos grupos de WhatsApp, uma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

Forte abraço!
Deus vos Abençoe!
Shalom.

O post Amplificador de Som Compacto 80W com TDA7294 + PCI apareceu primeiro em FVM Learning.
