Carregador de Bateria 12V Automático com LED Indicador de Carga + PCI (Simples e Eficiente)

🌐 Você pode ler este artigo em:
English
|
Español

💡 Dica do especialista: Este carregador funciona com tensão de
entrada de 110V ou 220V, dependendo da fonte que você utilizar. O
tempo de carregamento variará conforme a capacidade da fonte e o tipo de
bateria.

📐 Fórmula de Cálculo:

🔌 Diagrama Esquemático do Circuito

O diagrama esquemático do circuito
Carregador de Bateria 12V Simples, automático e com indicador de
carregamento + PCI
está sendo mostrado na Figura 2 abaixo.
Este é um circuito bastante simples, com nível de conhecimento técnico
básico a intermediário para montagem.

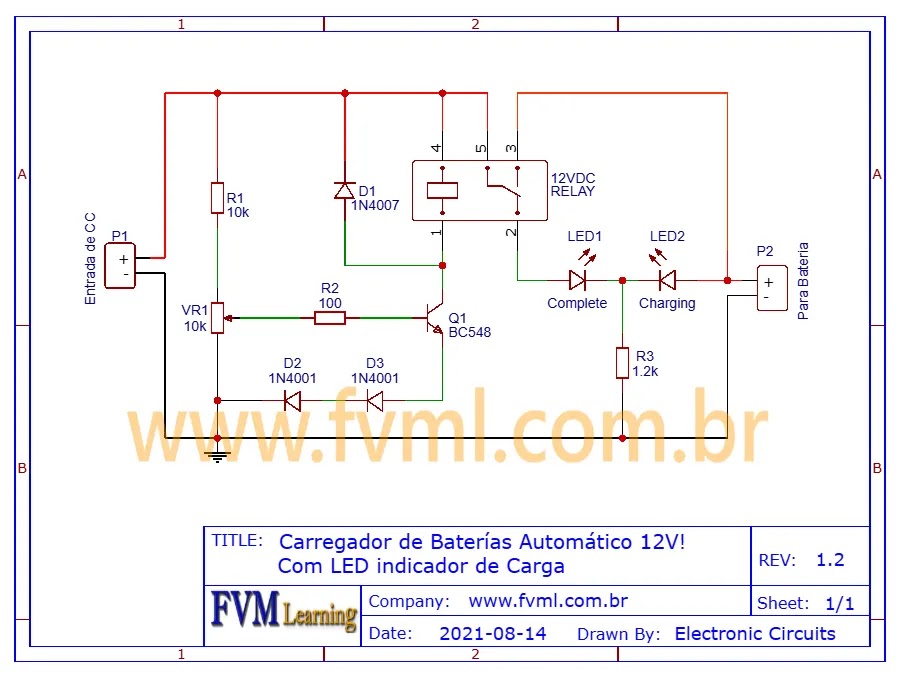

Fig. 2 – Esquemático eletrônico Carregador de Bateria 12V Simples Automático

⚠️ Ponto Crítico: Tensão da Fonte

É imprescindível que a fonte forneça 20% a mais de tensão do
que a bateria. Por exemplo, se sua bateria é de 12V, a fonte deve ter
14.4V. Pode variar um pouco para menos, como 13.2V (10% acima
da tensão da bateria), mas
nunca utilize uma fonte de 12V para carregar uma bateria de 12V.

Por quê? Sem essa diferença de potencial, não haverá carga efetiva. A
bateria pode receber uma pequena carga se estiver abaixo de 12V, mas nunca
carregará completamente.

• Carregador de Bateria Lithium-Ion Automático com o CI TP4056 + PCI
• Carregador de Bateria Li-ion Automático com Led Indicador com CI
  LTC4054 + PCI
•
  Circuito Carregador de bateria Li-Ion de 3.7V com o CI MCP73831 +
  PCI

• Carregador Inteligente USB para Baterias de Lithium-Ion com CI MAX1555
  + PCI
• Carregador Automático de Bateria de Íon-Lítio 4.2V com CI LM358 +
  PCI
• Carregador de bateria de lítio (Li-Ion) com CI LP2951+ PCI
•
  Carregador de Bateria 12V Automático com CI UA741 + PCI


🧾 Lista de Materiais:

🔧 Passo a Passo de Configuração

1. Verificação do Circuito: Antes de tudo, verifique cuidadosamente se
   não há peças erradas, diodos com polaridade invertida ou curtos nas
   conexões.
2. Conexão da Fonte: Ligue o positivo da fonte na entrada
   +VCC do circuito e o negativo no terra do carregador.
3. Regulagem da Tensão: Utilize um multímetro na escala de volts DC
   (ou CC) na saída do carregador. Ajuste o potenciômetro para definir a
   tensão limite de disparo.
4. Definição da Tensão Máxima: Para baterias de 12V, a tensão de carga
   completa geralmente fica entre 13.2V a 14.4V. Regule para o valor
   desejado.
5. Conexão da Bateria: Conecte a bateria e aguarde o processo de
   carregamento.

🔊 Dica Extra: Adicionando um Indicador Sonoro

Que tal deixar seu carregador ainda mais funcional? Se você tem um
buzzer de 12V sobrando, pode adicioná-lo facilmente! Conecte o
positivo do buzzer na saída do Relê (onde está o LED verde) e o negativo
diretamente no terra.

Pronto! Agora você tem um carregador automático com
indicação visual e sonora de carga completa. Perfeito para quando
você está longe ou ocupado com outras tarefas!

🖨️ Placa de Circuito Impresso (PCI) para Baixar

Na
Figura 3


logo abaixo, estamos disponibilizando a

PCI

em arquivos


GERBER, PDF

e

JPEG


, para você que deseja fazer a montagem mais otimizada, seja em casa ou
em uma empresa especializada. Você pode baixar os arquivos gratuitamente
através do link direto na opção de

Download

logo abaixo.

As dimensões da placa são: Largura 50.165mm e
comprimento 36.830mm. Todas as informações técnicas estão incluídas
nos arquivos disponíveis para download.

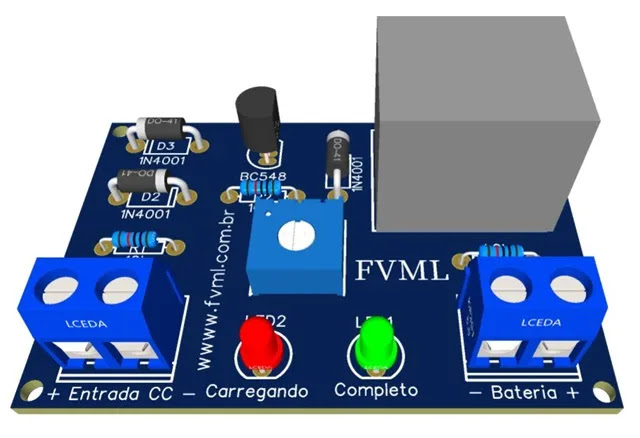

Fig. 3 – Placa de Circuito Impresso com Disposição de componentes

📥 Links para Baixar os Arquivos

⚠️ Recomendações de Segurança

• Nunca carregue baterias danificadas ou com vazamento – Isso pode
  causar curtos-circuitos e até explosões.
• Mantenha o carregador em local ventilado – O processo de geração de
  calor pode danificar os componentes se não houver ventilação adequada.
• Verifique a polaridade – Conectar a bateria invertidamente pode
  danificar tanto a bateria quanto o carregador.
• Não sobrecarregue – Embora o circuito seja automático, é sempre bom
  verificar periodicamente o processo.

💡 Ideias de Aplicação

• Manter baterias de nobreak sempre carregadas
• Carregar baterias de sistemas de alarme
• Manutenção de baterias de veículos parados por longos períodos
• Recarregar baterias de sistemas de energia solar
• Alimentação de projetos eletrônicos que requerem bateria

Posso usar este carregador para baterias de outros valores?

Este circuito foi projetado especificamente para baterias de 12V. Para
outros valores, seriam necessárias modificações nos componentes e na
regulagem de tensão.

Por que meu LED verde não acende mesmo após horas de carregamento?

Verifique se a tensão de regulagem está correta e se a fonte está fornecendo
tensão adequada. Também pode ser que a bateria esteja com defeito e não
consiga atingir a tensão de carga completa.

É normal a bateria esquentar durante o carregamento?

Um leve aquecimento é normal, mas se a bateria ficar excessivamente quente,
interrompa o processo e verifique as conexões. Superaquecimento pode indicar
problemas na bateria ou no circuito.

👍 Gostou deste projeto? Compartilhe sua experiência!

Deixe seu comentário abaixo contando como foi montar seu carregador, ou se
tiver alguma dúvida, estamos aqui para ajudar! Sua experiência pode ajudar
outros entusiastas da eletrônica.
