Descubra Como Montar um Carregador de Bateria de Lithium-Ion Automática
com Indicador de Carregamento!

Com o avanço constante da tecnologia, as
baterias de polímero de íon de lítio (Li-Ion) ganharam destaque
como fontes de energia para uma variedade de dispositivos eletrônicos.
Desde brinquedos controlados por rádio até dispositivos portáteis de
última geração, a eficiência e a segurança no carregamento dessas
baterias tornaram-se prioridades essenciais.

Nesse contexto, a utilização de carregadores dedicados torna-se crucial
para garantir não apenas a longevidade das baterias, mas também a
integridade dos dispositivos eletrônicos que alimentam.

Um exemplo notável é o circuito integrado TP4056, projetado
especificamente para atender às demandas de carga de baterias
Li-Ion, oferecendo características ajustáveis e mecanismos de
proteção.

No Post de hoje, montaremos, exploraremos os benefícios e a configuração
desse carregador, proporcionando um guia detalhado para maximizar o
desempenho e a durabilidade das baterias Li-Ion.

👉 Introdução ao TP4056

O TP4056 é um circuito integrado de carga linear para baterias
Li-Ion, projetado para oferecer um carregamento seguro e
eficiente. Ele é especialmente útil em aplicações como; drones,
dispositivos portáteis, brinquedos controlados por rádio, lanternas de
alto desempenho, entre outros eletrônicos alimentados por baterias
recarregáveis.

Pinagem Pinout do CI TP4056

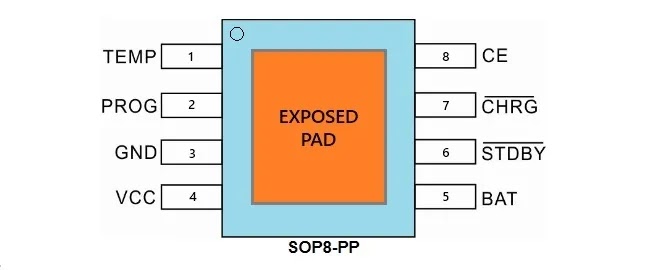

Na Figura 2 apresentada a seguir, encontramos o esquema de
pinagem do Circuito Integrado, encapsulado no formato SOP8-PP,
composto por 8 pinos, juntamente com suas respectivas descrições.

Fig. 2 -Carregador de Bateria Lithium-Ion Automático: Pinagem-Pinout-CI-TP4056

💡Características Principais

•
  Tensão de Entrada Variada: O TP4056 suporta uma ampla faixa de
  tensões de entrada, entre; 4V a 8V, tornando-o versátil
  e compatível com várias fontes de energia.





•
  Corrente de Carga Ajustável: Uma característica notável é a capacidade
  de ajustar a corrente de carga, permitindo que o usuário adapte o
  carregamento de acordo com as especificações da bateria, explicaremos
  mais abaixo.





•
  Proteção contra Sobrecarga e Sobre-descarga: O circuito possui
  mecanismos de proteção embutidos para evitar danos à bateria devido a
  sobrecarga ou descarga excessiva.





•
  Indicadores de Status: O TP4056 é equipado com indicadores
  LED que sinalizam o status de carga, facilitando o
  monitoramento do processo.





🔌 Diagrama Esquemático do Circuito

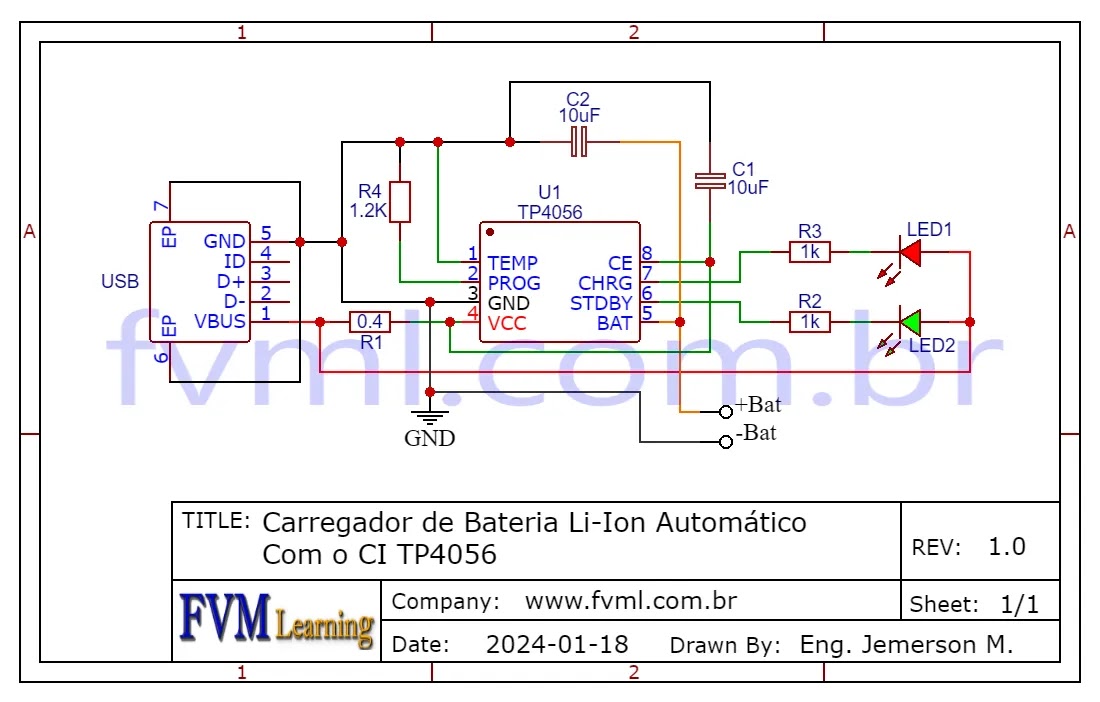

Na Figura 3 apresentada a seguir, temos a disposição do diagrama
esquemático do circuito com o TP4056, é
fundamental para compreender a interconexão dos componentes e o
fluxo de energia durante o processo de carga da bateria Li-Ion.

Fig. 3 – Diagrama-Esquemático-Carregador-Li-Ion-Automático-TP4056

🤔 Como o Circuito Funciona?

Vamos analisar os principais elementos do diagrama esquemático do
circuito carregador de bateria de Li-Ion automático:

Entrada de Alimentação (Vin):

• Esta é a porta de entrada
  para a fonte de energia, que pode variar dentro de uma faixa
  especificada. No circuito, estar disposta com o conector
  USB, e nos pinos soldáveis na própria placa descritos como
  +Vin e -Vin. Certifique-se de que a tensão fornecida
  esteja de acordo com as recomendações do
  TP4056.





Resistor de Programação (Rprog):

• Este resistor desempenha
  um papel crucial na definição da corrente de carga. Seu valor
  determina a corrente que flui através da bateria durante o
  processo de carga. Consulte as especificações da bateria e ajuste
  o valor do resistor de acordo.





Pinos de Conexão da Bateria (BAT+ e BAT-):

• Aqui,
  conectamos diretamente a bateria Li-Ion. É essencial seguir
  a polaridade correta para evitar danos à bateria.





LED Indicador de Status:

• O TP4056 inclui um
  indicador LED para sinalizar o status de carga. Tendo
  dois LEDs separados para indicar carregamento em
  andamento, carga completa ou possíveis falhas. Esses LEDs
  facilitam a monitoração visual do processo de carga.





Proteção contra Sobrecarga e Descarga (PROG):

• Este pino
  está associado à proteção contra sobrecarga e descarga excessiva.
  Sua conexão adequada é crucial para garantir a integridade da
  bateria durante o ciclo de carga.





Conexão à Terra (GND):

• Garanta uma conexão adequada à
  terra para estabelecer a referência de potencial comum para todos
  os componentes do circuito.





Ao seguir cuidadosamente o diagrama esquemático e as orientações de
conexão, é possível criar um sistema de carregamento eficiente e
seguro para baterias Li-Ion, aproveitando ao máximo as
funcionalidades do TP4056.

🔋 Processo de Carregamento

O TP4056 inicia o processo de carregamento
quando a tensão da fonte de alimentação é detectada. Durante a
carga, a corrente é mantida em um nível seguro, evitando danos à
bateria.

Quando a carga atinge o limite pré-determinado,
o TP4056 interrompe o processo, protegendo a
bateria contra sobrecarga.

Controle de Corrente através do Resistor no Carregador com TP4056:

A tensão de carga é fixada em 4,2 V e a corrente de carga pode
ser programada externamente com um único resistor. O TP4056
encerra automaticamente o ciclo de carga quando a corrente de carga cai
para 1/10 do valor programado após a tensão de flutuação final
ser atingida.

O controle de corrente de carregamento com TP4056 é realizado por
meio do resistor de programação (Rprog), um componente crucial
que determina a corrente de carga fornecida à bateria
Li-Po.

A relação entre o valor do resistor de programação e a corrente de carga
é estabelecida pela fórmula I = 1200 / R prog. A máxima corrente
suportada pelo CI é de 1000 mA.

Você pode se interessar também:

🧾 Tabela de Valores do Resistor e suas Respectivas Corrente Carregamento

O valor do resistor de programação é diretamente proporcional à
corrente de carga. Ao selecionar um resistor apropriado, é possível
ajustar a corrente de carga de acordo com as especificações da bateria
Li-Po utilizada.

A tabela seguinte, fornece valores dados pelo datasheet do fabricante,
do resistor (Rprog) e a corrente de carga de carregamento
obtida.

Recomenda-se consultar as informações fornecidas pelo fabricante da
bateria para determinar a corrente ideal e selecionar o resistor
correspondente, proporcionando um carregamento eficiente e seguro:

Precauções de Uso

• Temperatura Ambiente: Evite operar o TP4056 em
  condições extremas de temperatura, pois isso pode afetar negativamente
  o desempenho.






• Compatibilidade de Tensão: Certifique-se de que a fonte de
  alimentação fornece uma tensão dentro da faixa especificada pelo
  TP4056.






• Corrente de Carga: Ajuste a corrente de carga de acordo com
  as especificações da bateria para evitar danos.





📋 Lista de Componentes

• Semicondutores

• U1 …….. Circuito Integrado SMD TP4056

• LED1, LED2 … LEDs SMD cor vermelho, e verde

• Capacitores

• C1, C2 ….. Capacitor cerâmico SMD 10uF

• Resistores

• R1 ………. Resistor 0.4Ω – SMD – (Cod – R400)

• R2, R3 … Resistor 1KΩ – SMD – (Cod. – 102)

• R4 ………. Resistor 1,2KΩ – SMD – (Cod. – 122) *Ver Tabela

• Diversos

• Conector Fêmea Micro USB V8, 5 pinos

• PCI … Placa de Circuito Impresso

• Fios, solda, suporte para bateria…

🖨️ PCI – Placa de Circuito Impresso

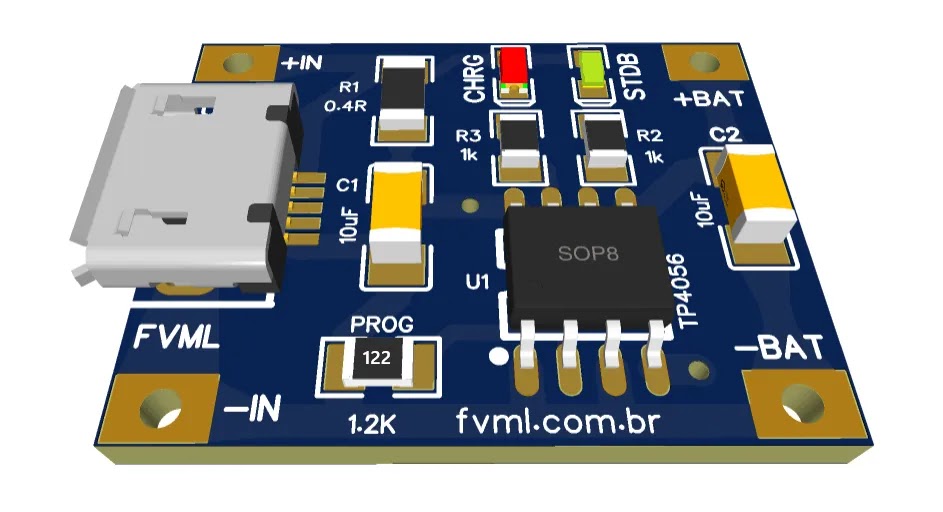

Na Figura 4 abaixo, temos a PCI completa do
circuito carregador de bateria automático, disponibilizamos os arquivos
GERBER e o PDF diretamente em um link seguro do MEGA para
facilitar o acesso e download logo abaixo.

Fig. 4 – PCI-Carreador-Bateria-Li-Po-Automático-TP4056

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito
eletrônico, basta clicar no link direto disponibilizado
abaixo:

Link para Baixar: GERBER, PDF, PNG

🧾 Conclusão

O TP4056 é uma escolha confiável para carregamento de baterias
Li-Po, proporcionando eficiência e segurança. Ao seguir as instruções
fornecidas no post de referência, os usuários podem garantir um
carregamento adequado para suas baterias, prolongando assim a vida útil
e mantendo a integridade do equipamento eletrônico.

Em resumo, ao escolher e utilizar o TP4056 conforme as
recomendações, os usuários podem desfrutar de um carregamento seguro e
eficaz para suas baterias Li-Po, garantindo o desempenho
confiável de seus dispositivos eletrônicos.
