Amplificador de Áudio TDA7377: 2x20W com Fonte Simples de 14.4V + PCI

Amplificador de Som 2 x 20W, com fonte simples 14.4V – CI TDA7377

Amplificador TDA7377: Potência 2x20W + PCI disponível! Aprenda a montar passo a passo e baixe os arquivos. Perfeito para iniciantes e profissionais.

Olá a Todos!!!

Quer montar um amplificador de som potente e de alta qualidade? Neste tutorial, vamos te guiar na construção de um amplificador de áudio utilizando o CI TDA7377. Com potência de 2x20W ou 4x10W, este projeto é ideal para iniciantes e entusiastas de eletrônica.

🛠️ Características do Amplificador TDA7377

O TDA7377 é um amplificador de Classe AB desenvolvido para aplicações automotivas. Suas principais características incluem:

• Ganho interno fixo de 20dB em canais independentes e 26dB em modo Bridge.

• Alta eficiência com baixa distorção.

• Flexibilidade para configurações estéreo ou bridge.

Você pode se interessar também!

🔁 Alta flexibilidade de aplicação

A disponibilidade de 4 canais independentes torna possível realizar
vários tipos de aplicações que variam de 4 alto-falantes estéreo (EF
/ DF – ET / DT) ou a soluções de modo Bridge com
2 alto-falantes (E / D).

Diferentes de aplicações acionados por canais não inversores. Isso evita
inconvenientes de fase que causam alterações sonoras, especialmente durante
a reprodução de baixas frequências.

🔌 Diagrama Esquemático e Funcionamento

O Circuito tem estágio de saída totalmente complementar com o nova
tecnologia de alimentação ICV PNP, que têm vantagens claras em comparação ao
padrão de outros circuitos como:

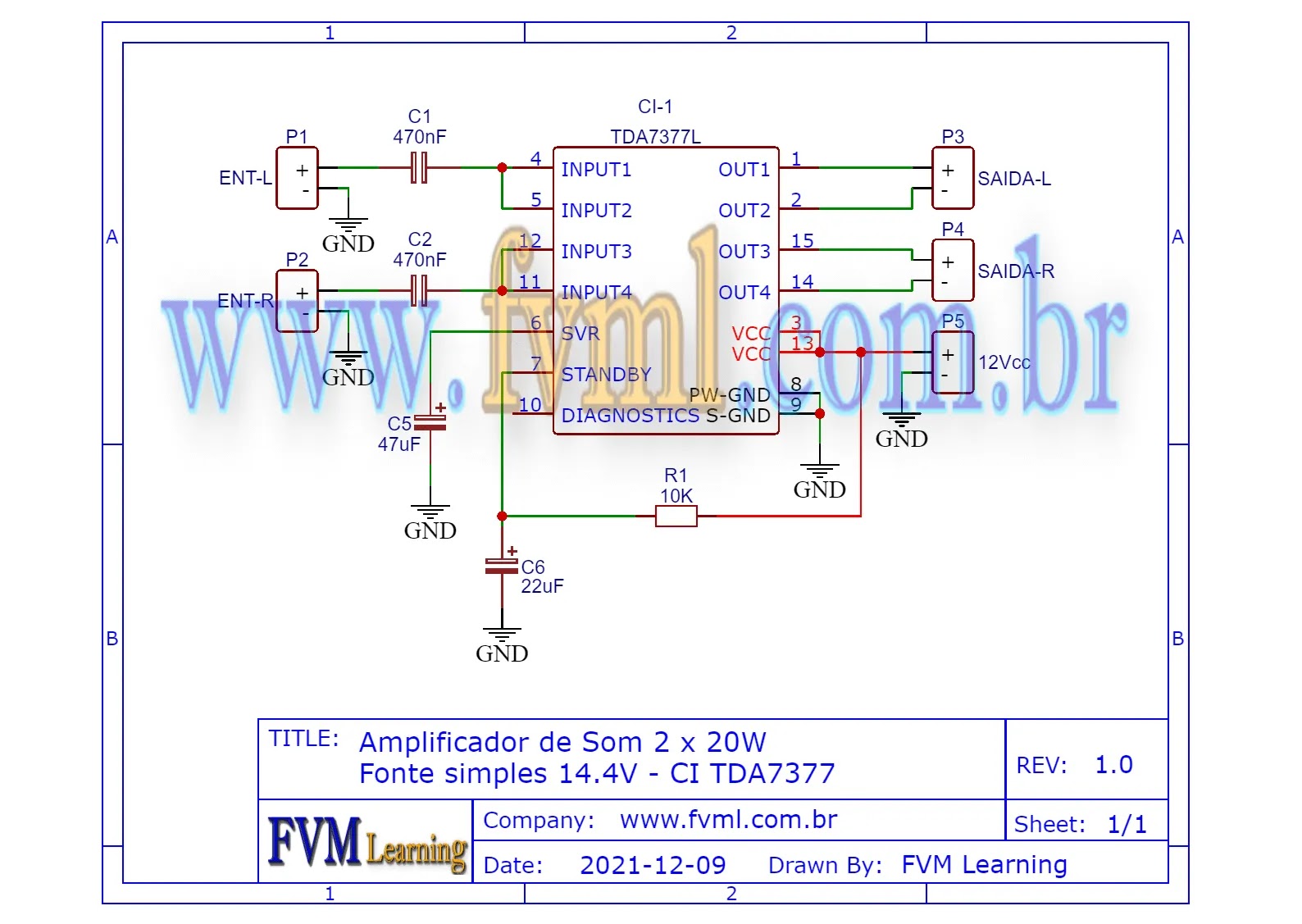

O circuito amplificador bastante robusto, com ótima qualidade sonora, e bem estável, respondendo muito bem em todas as frequências audíveis, com poucas atenuações no range completo 20Hz à 20Khz, utiliza poucos componentes externos, tornando-o fácil de montar. Confira o diagrama esquemático na Figura 2 abaixo:

Fig. 2 – Amplificador de Som 2 x 20W, com fonte simples 14.4V – CI TDA7377

🖨️ A Placa de Circuito Impresso (PCI)

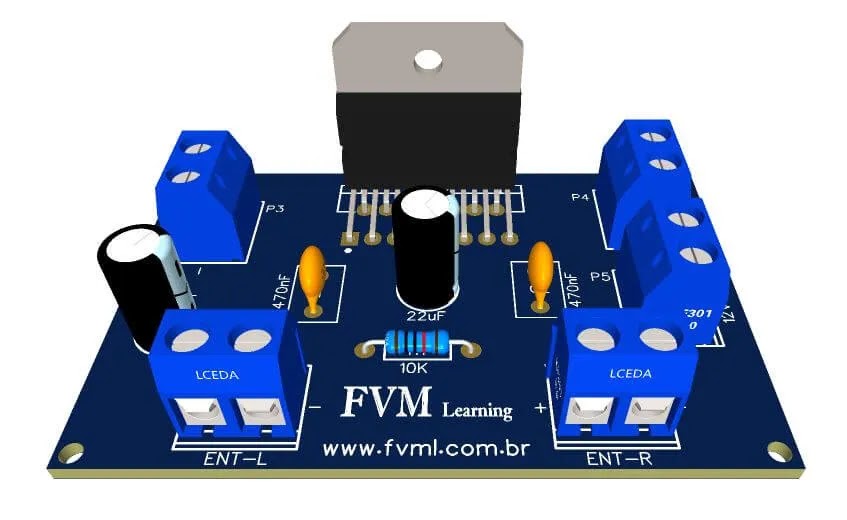

Disponibilizamos os arquivos da placa de circuito impresso, como mostrado
na Figura 3 abaixo, como também o diagrama esquemático, em diversos formatos
como PDF, GERBER e PNG. Além disso, oferecemos um link direto
para download gratuito desses arquivos em um servidor seguro,
“MEGA“.

Fig. 3 – PCI Amplificador de Som 2 x 20W, com fonte simples 14.4V

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito eletrônico, basta clicar no link direto disponibilizado abaixo:
