Amplificador de Som Compacto 80W com TDA7294 + PCI

• R1 — Resistor que estabelece a impedância de entrada,
  colocamos um de 22K, se colocar um maior, estarás aumentando
  a impedância de entrada, se diminuíres, estarás diminuindo a
  impedância de entrada.

• R2 e R3 — São resistores de feedback, estão ajustados para
  um ganho de 30dB, ambos trabalham em oposição, para o
  R2, quanto maior a resistência, menor o ganho, e quanto
  menor a resistência maior o ganho, no caso do R3, funciona ao
  inversamente proporcional. Lembrando que eles estão otimizados para
  evitar o tal do POP ao desligar e ligar o amplificador.

• R4 — Resistor que determina o tempo constante de Stand-By,
  se diminuir a resistência, pode ocorrer ruídos do já falado
  POP.

• R5, R6 e D1 — Conjunto de componentes que determinam a
  constante de tempo do Mute, se a resistência for diminuída, o temo
  de Mute será maior, se a resistência for aumentada o tempo do Mute
  será menor.

• R7 —   Resistor responsável pela estabilidade e
  controle das Frequências no Alto-Falante de Saída,  trabalhando
  em série com o C11.

• C1 — Capacitores de desacoplamento CC.
  Colocamos 1uF, você pode está mudando esse valor para o
  que melhor lhe agrade, sabendo-se que quanto maior o valor do
  capacitor teremos maior corte nas altas frequências e maior ganho
  nas baixas frequências.

• C2 — Capacitor filtro de espúrios das altas
  frequências.

• C3 — Capacitor de desacoplamento CC do feedback,
  esse funciona em conjunto com os resistores R2 e R3,
  tecnicamente tem a mesma função do C1, no entanto, funciona
  para o feedback.

• C4 — Capacitor de Bootstrapping, quanto maior for a
  capacitância desse capacitor, haverá degradação do sinal nas baixas
  frequências.

• C5 — Capacitor responsável pela constante de tempo do
  Mute, se aumentar a capacitância o temo de acionamento de Mute será
  menor, se diminuir a capacitância o tempo será maior.

• C6 — Capacitor responsável pela constante de tempo de
  Stand-By, se aumentar a capacitância, o temo de acionamento de
  Stand-By será menor, se diminuir a capacitância o tempo será
  maior.

• C7, C8, C9, C10 —  Capacitores responsáveis pela
  atenuar tensões de Ripple, e filtro de frequências da rede
  elétrica.

• C11 — Capacitores responsável pela estabilidade e
  controle das Frequências no Alto-Falante de Saída,  trabalhando
  em série com R7.

• Amplificador HI-FI de 68W com LM3886T – Projeto DIY com PCB
• Amplificador Potente com CI TDA2009: Circuito 18W em Bridge Passo a
  Passo + PCI
• Amplificador de Som Hi-End Estéreo 60W Utilizando o CI LM4766 +
  PCI
• Amplificador de Som de 10W, com Pré-Amplificador utilizando CI
  TDA2003 + PCI
• Amplificador de Som 2 x 20W, com fonte simples 14.4V – CI TDA7377 +
  PCI
• Amplificador Alta Eficiência 14.4V, 70W com CI TDA1562Q + PCI
• Amplificador de Áudio Automotivo de 14,4 V Estéreo de 80 W – CI
  TDA8560Q + PCI
• Amplificador Hi-End de 56W RMS com o CI LM3875 + PCI
• Amplificador de Áudio HI-FI 32W – TDA2050 – Fonte Simples + PCI
• Amplificador 200W Estéreo com CI STK4231II + PCI
• Amplificador de Audio 24W, 12V com CI TDA1516BQ + PCI

• Semicondutores
• CI 1 ……………. Circuito Integrado TDA7294
• D1 ……………… Diodo de Silício 1N4148
• D2 ……………… Ponte de Diodo KBU810

• Resistores
• R1, R2, R4 ….. Resistor 22K (vermelho, vermelho, laranja, dourado)
• R3 ……………… Resistor 680Ω (azul, cinza, marrom, dourado)
• R5 ……………… Resistor 33K (laranja, laranja, laranja, dourado)
• R6 ……………… Resistor 10K (marrom, preto, laranja, dourado)
• R7 ……………… Resistor 4,7Ω / 1W (amarelo, roxo, dourado, dourado)

• Capacitores
• C1 ……………….. Capacitor eletrolítico 1μF / 50v
• C2 ……………….. Capacitor Cerâmico/Poliéster 100pF
• C3, C4 …………. Capacitor eletrolítico 22μF / 50V
• C5, C6 …………. Capacitor eletrolítico 10μF /50V
• C7, C8 …………. Capacitor eletrolítico 2200μF / 50V
• C9, C10, C11 … Capacitor Cerâmico/Poliéster 100nF

• Diversos
• P1, P2 ….. Conector WJ2EDGVC-5.08-2P
• P3 ……….. Conector WJ2EDGVC-5.08-3P
• Outros …. Placa Circuito Impresso, estanho, fios, etc.

⚡ Fonte de Alimentação

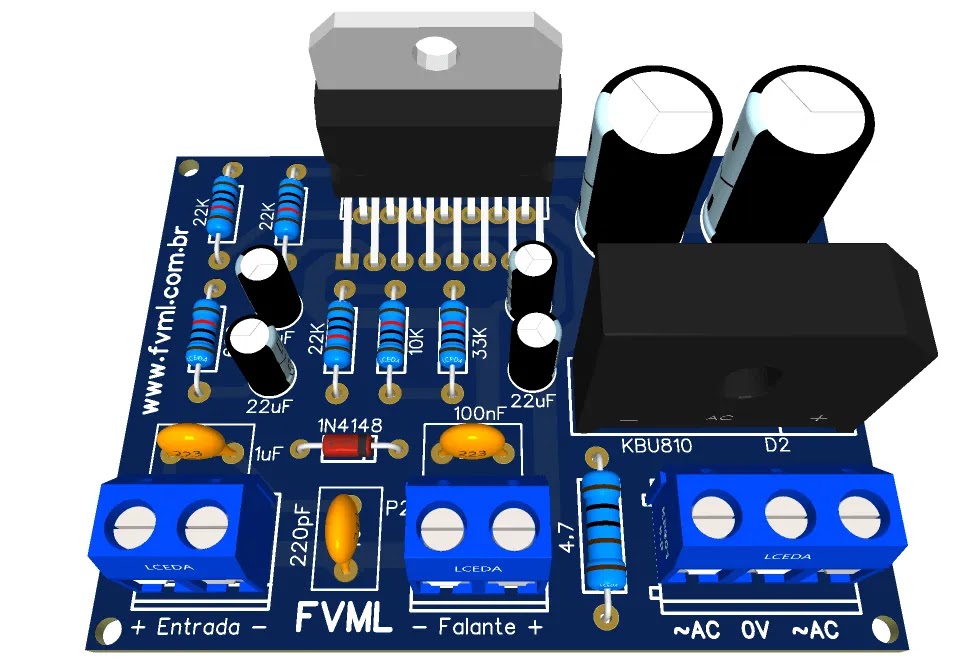

🖨️ Placa de Circuito Impresso (PCB)

Estamos disponibilizando para Download todos os materiais necessários para quem deseja montar com a
placa sugerida: arquivos em webp, PDF para impressão doméstica e arquivos Gerber para quem deseja enviar para fabricação profissional.
