Amplificador de Audio de 50W com CI TDA1514

Olá a Todos!!!

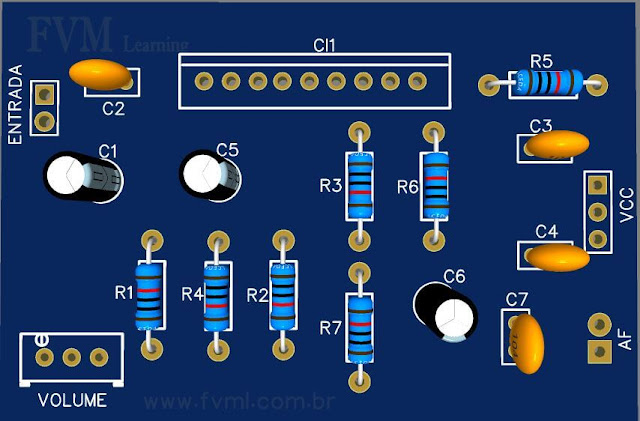

Fig. 1 – Amplificador de Audio de 50W com CI TDA1514

No post de hoje, iremos apresentar um amplificador compacto e simples de montar que utiliza o Circuito Integrado TDA1514, Hi-Fi da Philips. Ele fornece 50 Watts de potência na sua saída. O seu diferencial é que esse CI tem uma potência elevada na saída com poucos componentes externos. Esse CI é muito utilizado em amplificadores de áudio compactos, caixas amplificadas, monitores de audio.

O CI é totalmente protegido, ele tem dois transistores de saída e possuem proteção térmica e SOAR, o CI também possui uma função de mudo que pode ser organizada por um período após a inicialização, com um tempo de atraso fixado por componentes externos. O dispositivo é alimentado com fonte de alimentação simétrica com capacidade de fornecer ao menos 3 Amperes de potência por 28V CC. O CI vem em encapsulamento plástica SIL de 9 pinos com um suporte de metal na parte traseira, e possui uma resistência ao calor inferior de até 1,5K / W.

Principais Recursos

Alta potência de saída
Baixa distorção harmônica
Ampla faixa de tensão de alimentação (± 10V à ± 30V)
Baixa distorção de intermodulação
Baixa tensão de offset
Boa rejeição de ondulações
Instalações de mudo / stand-by
Proteção térmica
Protegido contra descargas eletrostáticas
Não há cliques de ativação ou desativação
Resistência térmica muito baixa
Proteção da área operacional segura (SOAR).

Na figura 2 logo abaixo, temos o diagrama esquemático do Amplificador de Audio de 50W com CI TDA1514 e é notório a quantidade de componentes externos ser bastante baixa, o que facilita a montagem por pessoas que não teem grandes experiências com Eletrônica e deseja também participar desse excelente e incrível mundo da eletrônica. A fonte de alimentação deve fornecer corrente de pelo menos 3 Amperes. O consumo quando o amplificador está em repouso é cerca de 60 mA. OBS. Deve-se ficar atento com a tensão de alimentação máxima permitida por esse CI, que é de no máximo 30 Volts, se ultrapassarmos essa tensão de alimentação podemos queimar o Circuito Integrado.

Fig. 2 – Diagrama esquemático Amplificador de Audio de 50W com CI TDA1514

Lista de Materiais

CI 1 ————————— Circuito Integrado TDA1514

R1, R3 ———————— Resistor 20K (vermelho, preto, laranja)

R2 —————————– Resistor 680Ω (azul, cinza, marrom)
R4 —————————– Resistor 470K (amarelo, violeta, amarelo)
R5 —————————– Resistor 82Ω (cinza, vermelho, preto)
R6 —————————– Resistor 150Ω (marrom, amarelo, marrom)
R7 —————————– Resistor 3.3Ω (laranja, laranja, ouro, ouro)

C1 —————————– Capacitor eletrolítico 1μF – 35V
C2 —————————– Capacitor poliéster, cerâmico 220pF
C3, C4 ———————— Capacitor eletrolítico 0.47μF – 63V
C5 —————————– Capacitor eletrolítico 3.3μF – 63V
C6 —————————– Capacitor eletrolítico 220μF – 63V
C7 —————————– Capacitor poliéster, cerâmico 22nF
P1 —————————— Potenciômetro 20KΩ
Conectores 1 —————– Conector Placa-Cabo 3 Pinos
Conectores 2, 3 ————– Conector Placa-Cabo 2 Pinos

Diversos ———————- Placa Circuito Impresso, estanho, fios, etc.

Fonte de Alimentação

A fonte de alimentação é do tipo simétrica e deve ser de no mínimo 3 Amperes, com boa filtragem, com tensão mínima de 10 Volts e máxima de 30 Volts DC, sabendo-se que utilizando a tensão mínima você não irá atingir a potência máxima do amplificador, pois ele precisa de uma tensão maior para fornecer a potência declarada.
Neste modelo de amplificador é utilizado uma fonte do tipo Simétrica, ou seja; alimentação [ +VCC | GND | -VCC ].
Você pode está seguindo esse Post sobre como montar, calcular uma fonte para amplificadores HI-FI, clicando no link abaixo.
