Circuito Amplificador de Áudio 100W RMS com Transistores 2SC3280

Olá a Todos!

No post de hoje montaremos um excelente amplificado de áudio com ótima qualidade sonora e com apenas dois transistores de saída, são eles; 2 transistores NPN 2SC3280. É um circuito simples de se montar, o número de componentes é moderado, no entanto, é necessário ter conhecimentos de eletrônica para montar esse circuito amplificador.

E você pode estar fazendo dois circuitos desses para poder trabalhar com dois canais tornando-o um amplificador estéreo.

Caso você não tenha acesso a algum desses transistores específicos, não se preocupe! Disponibilizamos em nosso site uma ferramenta chamada:

Que pode ajudá-lo a encontrar alternativas compatíveis para o seu projeto. Com essa ferramenta, você garante o funcionamento correto do circuito, mesmo utilizando componentes diferentes dos sugeridos aqui.

Você pode se interessar também!

Diagrama de Circuito

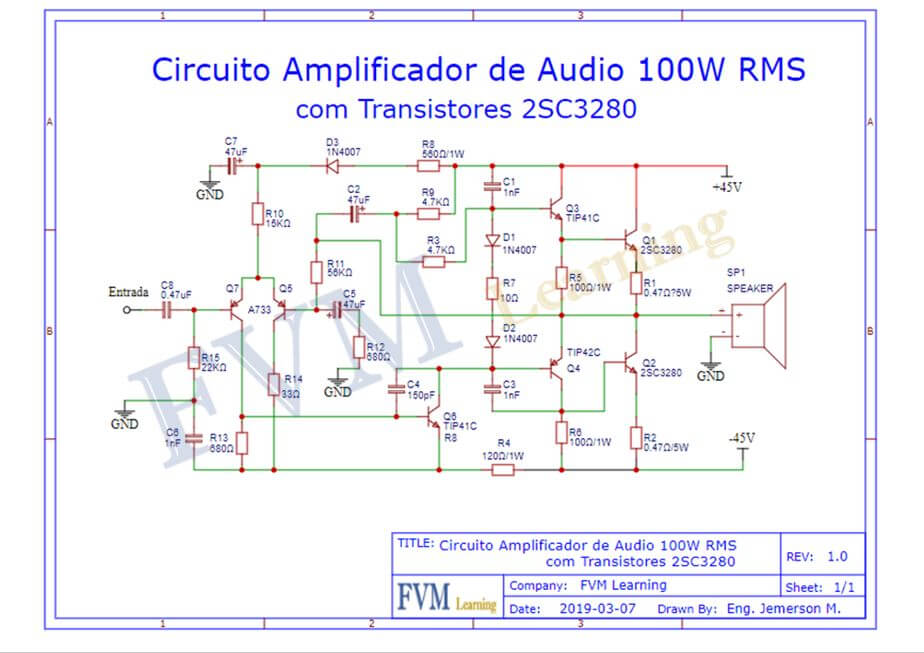

Na Figura 2 logo abaixo temos o diagrama esquemático do circuito amplificador e podemos acompanhar e analisar todo o circuito, como podemos ver, é um circuito simples e de fácil montagem, porém como já dito, é necessário ter no mínimo conhecimento básico de eletrônica para montar esse circuito amplificador.

Diagrama esquemático Amplificador de Áudio 100W RMS com Transistores 2SC3280 - fvml
Fig. 2 – Diagrama esquemático Amplificador de Áudio 100W RMS com Transistores 2SC3280

A carga ôhmica suportada na saída desse amplificador é de 8 ohms, porém você pode trabalhar também com 4 ohms, sabendo que haverá mais aquecimento, deverá dotar de um radiador de calor mais parrudo para dissipar toda a temperatura gerada pelos transistores de saída.

Fonte da Alimentação

A fonte de alimentação é simétrica, e deve ser dotada de [-45V,  0V,  +45V] com pelo menos 3 Amperes de corrente.

Para o modo mono, se for montar estéreo, “dois canais”, a corrente deverá ser dobrada para 6 Amperes, e com uma boa filtragem para evitar ripple advinda da fonte de alimentação, o que pode causar ruídos no amplificador.

Lista de Componentes

  • Q1, Q2 ——– Transistores Toshiba 2SC3280 ou 2SC5200
  • Q5, Q7 ——– Transistores A733, 2SA733 ou A1015
  • Q3, Q6 ——– Transistores TIP 41C
  • Q4 ————- Transistor TIP 42C
  • D1, D2, D3 — Diodos 1N4007

  • C1, C3, C6 — Capacitores poliéster de 1nF
  • C2, C5, C7 — Capacitores 47 uF / 65v
  • C4 ————- Capacitor cerâmico 150pF
  • C8 ————- Capacitor poliéster 0,47uF

  • R1, R2 ——- Resistores 0,47 Ohm 5W
  • R3, R9 ——- Resistor 4.7K  1/ 4W
  • R4 ———— Resistor 120 ohms 1W
  • R5, R6 ——  Resistor 100 Ohm  1W
  • R7 ———— Resistor 10 Ohms 1/4W
  • R8 ———— Resistor 560 Ohm 1/4W
  • R10 ———– Resistor 15K 1/4W
  • R11 ———– Resistor 56K 1/4W
  • R12, R13 —– Resistor 680 Ohms 1/4W
  • R14 ———– Resistor 33 Ohm 1/4W
  • R15 ———– Resistor 22K 1/4W

  • Diversos ———— Dissipador de calor para Q1 e Q2, fios, conectores, estanho, etc.

E por hoje é só, espero que tenham gostado!
