Amplificador de Potência de 300W RMS Usando Transistores MJL3281A e MJL1302A + PCI

Amplificador-Potência-300W-RMS-com-Transistores-MJL3281A-e-MJL1302A

Olá, entusiastas da eletrônica e amantes do som de alta
fidelidade!

Hoje vamos mergulhar em um projeto que vai fazer seus alto-falantes vibrarem
com potência e clareza excepcionais.

Neste guia completo, você aprenderá a construir um amplificador de potência
de 300W RMS usando os icônicos transistores complementares
MJL3281A (NPN) e MJL1302A (PNP), uma combinação que oferece excelente
desempenho, ampla área de operação segura e custo acessível.

Este projeto é perfeito para quem deseja construir um sistema de som
profissional para caixas de retorno, cubos para guitarras ou contrabaixos,
ou sistemas de som para eventos, tudo isso com um circuito relativamente
simples de montar, mas que entrega um desempenho que competirá com
amplificadores comerciais muito mais caros.

💡 Por Que Este Amplificador é Especial?

• 300W RMS reais de potência contínua com fonte
  simétrica de ±60V
• Excelente simetria entre os transistores
  complementares MJL3281A e MJL1302A, superior a outros pares
  disponíveis no mercado
• Área de operação segura ampla, permitindo alta
  potência sem risco de danos aos transistores
• Custo acessível comparado a amplificadores
  comerciais de mesma potência

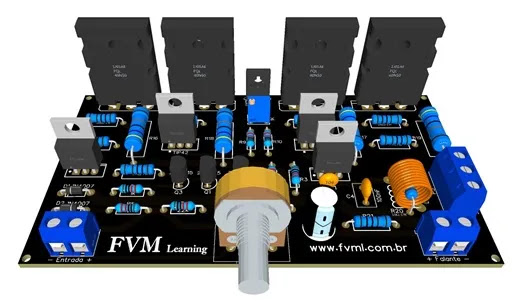

• PCI compacta (11,5cm x 6,4cm) com layout otimizado
  para dissipação de calor

Por Que os Transistores MJL3281A e MJL1302A São a Escolha Perfeita?

Antes de mergulharmos no circuito, precisamos entender por que estes
transistores são tão populares em amplificadores de alta potência. Os
transistores MJL3281A (NPN) e
MJL1302A (PNP) formam um par complementar quase
perfeito, com características elétricas muito bem casadas, um fator
crítico para amplificadores push-pull de alta qualidade.

Característica	MJL3281A (NPN)	MJL1302A (PNP)
Tensão Coletor-Emissor (VCE)	260 V	-260 V
Tensão Coletor-Base (VCB)	260 V	-260 V
Corrente do Coletor (IC)	15 A	-15 A
Dissipação Máxima (PT)	200 W	200 W
Ganho de Corrente (hFE)	75-150	75-150
Frequência de Transição	30 MHz	30 MHz
Encapsulamento	TO-264	TO-264

Curiosidade Técnica: Um fator que torna este par de
transistores tão especial é que mesmo em altas correntes (10A), o
MJL3281A mantém um h_FE de aproximadamente 70, o que se
reflete diretamente na qualidade do sinal de áudio amplificado. Isso
significa que mesmo sob carga pesada, você terá uma amplificação limpa e
precisa, sem distorção excessiva.

⚠️ Importante Sobre Limitações de Potência

Existem duas limitações principais na capacidade de manuseio de
potência de um transistor: a
temperatura média da junção e a
ruptura secundária. É por isso que um dissipador de
calor adequado é absolutamente essencial para este projeto, não
subestime este componente crítico!

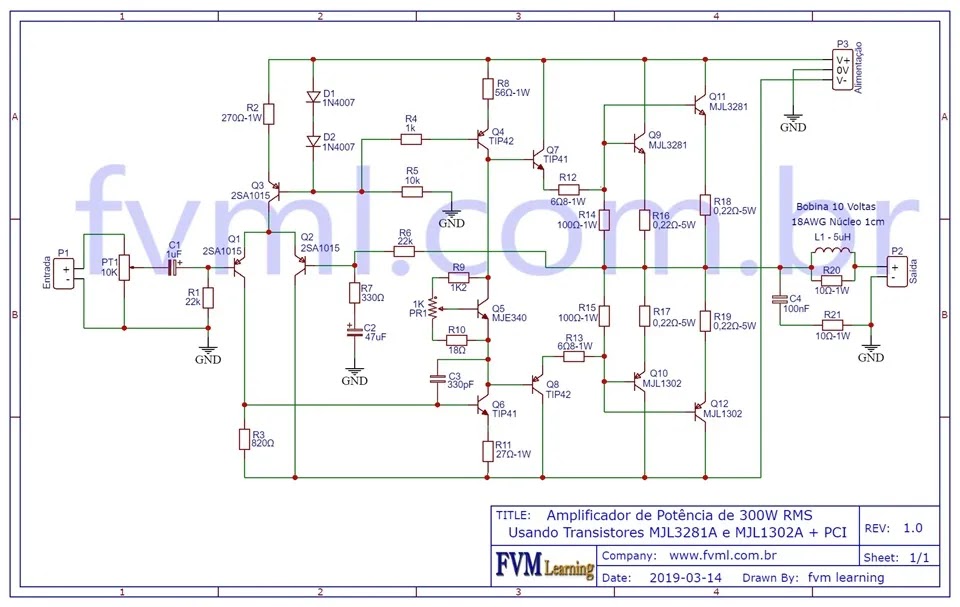

Diagrama Esquemático Detalhado

O diagrama esquemático abaixo (Figura 2) representa um projeto
refinado de amplificador de áudio de alta potência. O que torna este
circuito particularmente interessante é sua simplicidade relativa
combinada com desempenho excepcional. Trata-se de um amplificador classe
AB tradicional, mas com cuidados especiais na seleção de componentes e
no layout para minimizar distorções e maximizar a eficiência.

Por que este circuito funciona tão bem? A resposta está
na escolha cuidadosa dos transistores de saída (MJL3281A/MJL1302A) que
possuem uma área de operação segura (SOA) ampliada,
permitindo que eles operem com alta tensão e corrente simultaneamente
sem risco de danos. Isso é fundamental para amplificadores de alta
potência que precisam lidar com picos de sinal dinâmicos.

Fig.2-Diagrama-Esquemático-Amplificador-300W-com-Transistores-MJL3281A-e-MJL1302A

Observação técnica importante: Note que este
circuito utiliza dois pares paralelos de transistores
de saída (Q9/Q11 para NPN e Q10/Q12 para PNP). Essa configuração em
paralelo permite distribuir a carga térmica e aumentar a corrente
total disponível, resultando em maior potência de saída e maior
confiabilidade do amplificador.

🔍 Dica Profissional: Simetria é Tudo!

A excelente simetria entre os transistores MJL3281A e MJL1302A é um
dos segredos deste amplificador. Essa simetria garante que a forma de
onda positiva e negativa do sinal de áudio sejam amplificadas de
maneira idêntica, resultando em menor distorção e melhor qualidade
sonora. Quando possível, teste os transistores com um componente
tester para garantir que os pares selecionados tenham características
o mais próximas possível.

É importante ressaltar que, mesmo sendo um circuito relativamente
simples, a construção de um amplificador de potência requer
conhecimentos sólidos em eletrônica analógica e
habilidades básicas de soldagem. Se você é novo na área, recomendamos
começar com projetos mais simples (como nosso
Amplificador de 100W RMS com TIP35/TIP36) antes de se aventurar neste projeto de alta potência.

Atenção à segurança: Sempre utilize equipamentos de
proteção adequados ao trabalhar com circuitos de alta potência. Luvas
isolantes, óculos de segurança e um local de trabalho bem ventilado são
essenciais. Lembre-se que os capacitores da fonte podem reter carga
perigosa mesmo após desligar o amplificador, descarregue-os sempre com
um resistor antes de tocar em qualquer componente.

Você Sabia? Modelagem Precisa com SPICE

Para os entusiastas que gostam de simular antes de construir, existem
modelos SPICE aprimorados para os transistores MJL3281A
e MJL1302A que representam com maior precisão seus dados medidos em
laboratório. Esses modelos permitem simulações mais realistas do
comportamento do amplificador sob diferentes condições de carga e
temperatura, ajudando a identificar possíveis problemas antes da
construção física.

📚 Recursos Adicionais para Aprimorar Seu Projeto

• 👉
  Transistor BJT Equivalente Por Cruzamento de Dados
  – Encontre substitutos compatíveis se não conseguir os transistores
  originais
• 👉
  Classes de Amplificadores – As Principais
  Características
  – Entenda melhor como funciona cada classe de amplificação
• 👉
  Amplificador de Áudio 50W RMS com Mosfets IRF530 e
  IRF9530
  – Projeto alternativo para aplicações de menor potência
• 👉
  Amplificador de Áudio 140W RMS com Mosfets
  IRFP240/IRFP9240
  – Outra opção interessante com tecnologia MOSFET

Fonte de Alimentação: O Coração do Seu Amplificador

A fonte de alimentação é literalmente o coração do seu amplificador, sem uma
fonte adequada, até o melhor circuito de amplificação ficará aquém do seu
potencial máximo. Para este projeto de 300W RMS, utilizamos uma fonte
simétrica (±60V) com as seguintes especificações:

Por que ±60V é a tensão ideal? A tensão de alimentação tem
um impacto direto na potência máxima que seu amplificador pode entregar. A
fórmula básica é: P = V²/R. Com 60V em um alto-falante de
8Ω, temos P = (60)²/8 = 450W teóricos. Considerando perdas e a natureza do
sinal de áudio, chegamos aos 300W RMS reais que este amplificador entrega.

Como Dimensionar Sua Fonte Corretamente

Muitos entusiastas subestimam a importância de uma fonte bem dimensionada.
Vamos entender como calcular a capacidade necessária:

Pro tip: Para melhorar ainda mais o desempenho, você pode
adicionar um
capacitor de bypass de 100nF a 1μF em cerâmica diretamente
nos terminais de alimentação do amplificador, o mais próximo possível dos
transistores de saída. Isso ajuda a filtrar ruídos de alta frequência que os
capacitores eletrolíticos maiores não conseguem eliminar.

Lista Completa de Componentes com Explicações Técnicas

Uma lista de componentes bem detalhada é fundamental para o sucesso do seu
projeto. Vamos analisar os componentes críticos e entender por que cada um é
importante:

Semicondutores: O Cerne do Amplificador

Resistores Críticos e Suas Funções

Nem todos os resistores são criados iguais neste circuito. Alguns têm
funções específicas que são vitais para o funcionamento correto:

• R16-R19 (0,22Ω 5W): Resistores de realimentação de
  corrente, essenciais para proteção contra curto-circuito. Devem ser de
  alta potência e montados diretamente nos dissipadores de calor dos
  transistores de saída.

• R11 (27Ω 1W): Define a corrente de polarização para os
  transistores driver. Um valor muito alto reduz a resposta de alta
  frequência; um valor muito baixo pode causar dissipação excessiva.

• R12, R13 (6,8Ω 1W): Resistores de estabilização de fase,
  críticos para evitar oscilações de alta frequência que podem danificar os
  transistores.

• R2 (270Ω 1W): Define a corrente através dos diodos de
  polarização (D1, D2), afetando diretamente o ajuste de bias.

• PR1 (Trimpot 1KΩ): Ajuste fino do bias do amplificador,
  deve ser de alta qualidade para evitar deriva com a temperatura.


Capacitores: Mais do Que Simples Armazenamento

Os capacitores neste circuito desempenham papéis fundamentais além do
armazenamento básico de carga:

• C1 (1μF 35V): Capacitor de entrada que bloqueia DC e
  define a resposta em baixa frequência. Um valor maior melhorará as
  frequências graves, mas cuidado com valores excessivos que podem causar
  problemas de estabilidade.

• C2 (47μF 75V): Estabiliza a tensão de alimentação para
  os estágios iniciais do amplificador, evitando realimentação indesejada.

• C3 (330pF): Capacitor de compensação de fase, crítico
  para a estabilidade do amplificador em altas frequências.

• C4 (100nF): Capacitor de desacoplamento de alta
  frequência, essencial para evitar oscilações parasitas.


Como Realizar o Ajuste de Bias: Técnica Aprimorada

O ajuste de bias é uma das etapas mais críticas na construção de um
amplificador de áudio de qualidade. Um bias incorreto pode resultar em
distorção de crossover (se muito baixo) ou
dissipação excessiva e possível falha térmica (se muito
alto). Vamos detalhar o processo com mais profundidade técnica:

Entendendo o Bias em Amplificadores Classe AB

Este amplificador opera em classe AB, o que significa que
há uma pequena corrente de repouso flutuando através dos transistores de
saída mesmo sem sinal de entrada. Essa corrente de repouso (bias) é crucial
para evitar a distorção de crossover que ocorre na transição entre os
transistores NPN e PNP.

Procedimento Aprimorado de Ajuste de Bias

1. Preparação Segura: Antes de ligar o amplificador,
   remova os fusíveis da fonte e insira um amperímetro
   analógico (0-500mA) no lugar de cada fusível. Isso permitirá monitorar a
   corrente de repouso diretamente.

2. Configuração Inicial: Com o amplificador desligado,
   ajuste o trimpot PR1 para a posição média. Certifique-se de que a entrada
   está aterrada (volume no mínimo ou entrada conectada ao terra).

3. Primeira Energização: Ligue o amplificador por apenas 5
   segundos e verifique se há fumaça ou cheiro anormal. Desligue
   imediatamente e inspecione visualmente.

4. Medição da Tensão V_BE: Conecte o multímetro
   na escala de 2V DC, com a ponta vermelha na base e a preta no emissor de
   Q9 (MJL3281A). Não toque nos transistores com as pontas
   de prova para evitar curto-circuitos.

5. Ajuste Preciso: Ligue o amplificador e ajuste PR1 até
   obter uma leitura de 500mV ± 25mV. Este é o valor ideal
   para temperatura ambiente.

6. Verificação de Estabilidade Térmica: Deixe o
   amplificador ligado por 30 minutos com dissipadores de calor adequados. A
   corrente deve estabilizar entre 250-300mA. Se aumentar continuamente, há
   um problema de estabilidade que precisa ser corrigido.


Dica profissional: Para um ajuste ainda mais preciso, você
pode medir a
queda de tensão através dos resistores de emissor R16-R19 (0,22Ω). Com um multímetro de boa qualidade, você deve obter aproximadamente
40-45mV (o que corresponde a 180-200mA de corrente de repouso por transistor
de saída).

A Placa de Circuito Impresso: Design Otimizado para Desempenho e Dissipação

A placa de circuito impresso (PCI) deste amplificador foi cuidadosamente
projetada para maximizar o desempenho e minimizar problemas comuns em
amplificadores de alta potência. Vamos explorar os aspectos críticos do
design:

Características do Design da PCI

Dissipação de Calor: O Segredo para Longevidade

Este é provavelmente o aspecto mais crítico que muitos construtores ignoram.
Os transistores MJL3281A e MJL1302A podem dissipar até 200W cada, mas isso
requer dissipadores de calor adequados. Vamos calcular o tamanho necessário:

Na prática, isso significa que você precisa de um dissipador de pelo menos
300-400cm² por transistor com ventilação adequada. Para
este projeto com quatro transistores de saída, recomendamos um dissipador
único de alumínio com área mínima de
1200-1600cm² (aproximadamente 30x40cm).

Arquivos para Download da PCI

Disponibilizamos os arquivos da placa de circuito impresso em diversos
formatos para facilitar sua fabricação:

Fig. 3 – PCI-Amplificador-Potência-300W-RMS-com-Transistores-MJL3281A-e-MJL1302A

Conclusão: Construindo Seu Sistema de Som Profissional

Construir seu próprio amplificador de 300W RMS com transistores MJL3281A e
MJL1302A não é apenas uma questão de economia – é uma jornada de aprendizado
que aprofunda seu entendimento sobre eletrônica analógica e áudio de alta
fidelidade. Como vimos ao longo deste guia detalhado, cada componente, desde
os transistores de saída até os pequenos resistores de polarização,
desempenha um papel crítico no desempenho final do seu amplificador.

👋 E por hoje é só, espero que tenhamos alcançado suas expectativas!

Agradecemos por visitar o nosso blog e esperamos tê-lo(a) novamente por
aqui em breve. Não deixe de conferir nossos outros conteúdos sobre
tecnologia e assuntos variados.

🙏 Se inscreva no nosso Blog! Clique Aqui — FVM Learning!

Nos ajude a divulgar nosso trabalho, compartilha nas redes
sociais, Facebook, Instagram, nos grupos de WhatsApp, uma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

Forte abraço!
Deus vos Abençoe!
Shalom.
