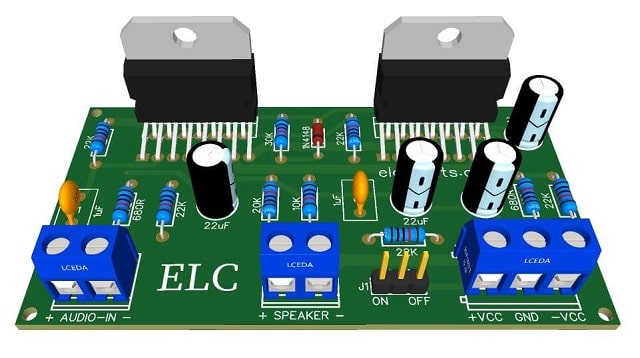

Amplificador de Potência de 170W em Ponte com CI TDA7294 + PCI: Alta Performance em Áudio!

Amplificador de 170W em Ponte usando CI TDA7294 + PCB

Olá, entusiastas da eletrônica!

Apresentamos hoje um Amplificador de Áudio de Potência Classe AB que
utiliza dois Circuitos Integrados TDA7294 em
configuração Bridge (ponte) para acionar um ou mais alto-falantes de
potência.

Este circuito fornece uma potência de saída total de 170W, com
excelente qualidade sonora, alimentado por uma fonte de alimentação
simétrica. Imagine a potência necessária para animar uma pequena festa ou para
proporcionar uma experiência de áudio imersiva em sua sala de estar – é
exatamente isso que este amplificador pode oferecer!

O Amplificador responde excepcionalmente bem a
todas as faixas de frequências audíveis, e possui um design minimalista
e compacto, o que torna este amplificador uma excelente escolha para uma gama
sem precedentes de aplicações, desde sistemas de som domésticos até pequenos
estúdios de gravação.

📒 Descrição do Circuito Integrado TDA7294

O TDA7294 é um circuito integrado monolítico em
invólucro Multiwatt15, projetado para uso como amplificador de áudio
classe AB em aplicações de Alta Fidelidade (Hi-Fi), como
sistemas de áudio residenciais, caixas ativa, amplificadores para guitarra e
TVs de alta qualidade.

Graças à sua ampla faixa de tensão e alta capacidade de corrente de saída, é
capaz de fornecer a maior potência em cargas de 4Ω e 8Ω, mesmo
na presença de regulação pobre da fonte de alimentação, com alta Rejeição de
Tensão de Alimentação.

A função de silenciamento (muting) incorporada com atraso na ligação
simplifica a operação remota, evitando ruídos de ligar/desligar. Pense nisso
como um “start suave” para seu amplificador, protegendo tanto os componentes
quanto seus alto-falantes.

💡 Principais Vantagens da Configuração em Ponte (Bridge)

A configuração em ponte (bridge) é como ter dois amplificadores trabalhando em
equipe para dobrar a potência disponível. Em vez de cada amplificador
trabalhar com uma referência de terra, eles operam em oposição de fase,
essencialmente “empurrando e puxando” o alto-falante simultaneamente. O
resultado? Potência significativamente maior sem a necessidade de aumentar a
tensão da fonte de alimentação!

• Alto desempenho de potência com limitação de nível de tensão da fonte de
  alimentação.
• Potência de saída consideravelmente alta, mesmo com valores de carga
  elevados (ou seja, 16 Ohm).
• Para um Alto-falante de 8Ω, com Vs = ± 25V, a potência máxima de saída
  obtida é de 150W, enquanto com um Alto-falante de 16Ω, Vs = ± 35V, a
  potência máxima é de 170W.

⚙️ Características Técnicas

• Faixa de Tensão de Operação (± 10V a ±40V)
• Estágio de Saída DMOS
• Alta Potência de Saída (Até 100W musicais)
• Funções de Mute / Stand-By
• Sem Ruído ao Ligar/Desligar
• Sem Células de Boucherot
• Distorção Muito Baixa
• Ruído Muito Baixo
• Proteção contra curto-circuito
• Desligamento térmico

🔅 Aplicação em Configuração Bridge

Nosso amplificador está configurado em modo Bridge, onde dois
CIs TDA7294 são utilizados. Com este tipo de configuração, obtemos uma
potência significativa de 170W, no entanto, existem duas configurações
diferentes:

• Para Alto-falante de 8Ω – Vs = ± 25V, a potência máxima de saída é de
  150W.
• Para Alto-falante de 16Ω – Vs = ± 35V, a potência máxima é de 170W.

Sabemos que o TDA7294 suporta alto-falantes de 4Ω ou
8Ω em versão mono, no entanto, para esta aplicação em
configuração Bridge, a impedância do alto-falante não deve ser inferior
a 8Ω por razões de dissipação e capacidade de condução de corrente dos
Circuitos Integrados.

🔌 Esquema Elétrico

Na Figura 2 abaixo, temos o arranjo dos componentes do circuito
do amplificador com os dois CIs TDA7294. Como podemos ver, a
complexidade não é extrema.

Como existem poucos componentes externos, a montagem do circuito do
amplificador é muito simples, e um técnico ou hobbyista com experiência média
pode montá-lo sem muita dificuldade.

É importante ter cuidado ao montar o circuito,
não invertendo nenhum componente como diodos ou capacitores, ou
mesmo ao conectar a tensão simétrica da fonte de alimentação.

Não inverta os polos de tensão, pois o circuito integrado ou
outros componentes podem ser danificados.

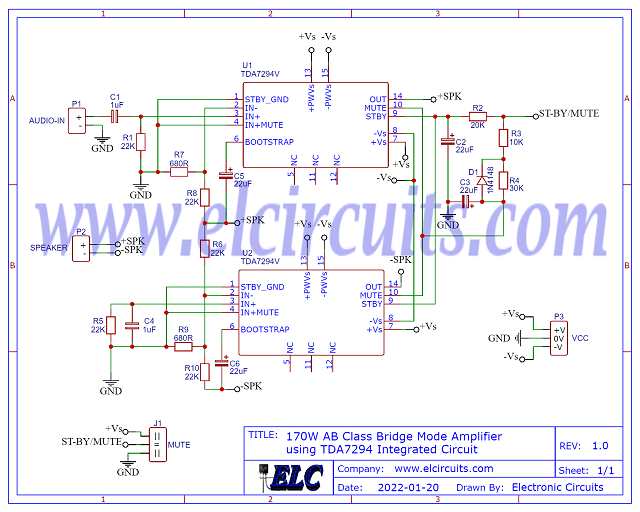

Fig. 2 – Esquema do Circuito Amplificador de 170W em Ponte com CI TDA7294

📚 Você também pode se interessar por:

🧾 Lista de Materiais

⚡ Fonte de Alimentação

A fonte de alimentação dependerá de qual potência de saída você escolherá, que
também dependerá de quantos Ohms seu alto-falante terá. Temos duas versões:

Lembre-se que para ambas as versões é utilizada uma fonte de alimentação
simétrica, ou seja, [ +VCC | GND | -VCC ]. Com uma
corrente de pelo menos 6 Amperes.

🖨️ Placa de Circuito Impresso (PCB)

Na Figura 4, fornecemos a PCB –
Placa de Circuito Impresso, em arquivos GERBER, PDF e PNG. Estes
arquivos estão disponíveis para download gratuito, no servidor
MEGA, em um link direto, sem qualquer desvio.

Tudo para facilitar para você uma montagem mais otimizada, seja em casa, ou
com uma empresa que imprime a placa. Você pode baixar os arquivos na opção de
Download abaixo.

Fig. 4 – PCB do Amplificador de 170W em Ponte usando CI TDA7294

📥 Arquivos para download, Link Direto:

❓ Perguntas Frequentes
