Amplificador Hi-Fi Estéreo 50W com TDA7265 + PCI

Fig. 1 – Amplificador HI-FI Estéreo 50W com CI TDA7265

Olá a Todos!!!

No Post de hoje, iremos apresentar um amplificador de audio estéreo de 50W com o CI TDA7265, esse CI é um amplificador de potência de áudio estéreo de classe AB.

Ele vem montado em um único encapsulamento Multiwatt, projetado especialmente para aplicações de som de alta qualidade como; centros de música Hi-Fi, caixas amplificados e aparelhos de TV estéreo.

Esse circuito Amplificador é alimentado por fonte simples, o que abre um leque para quem deseja montar esse amplificador para colocar por exemplo, como amplificador em seu carro.

Você pode se interessar também!

Amplificador Alta Eficiência 14.4V, 70W com CI TDA1562Q + PCI

Amplificador de Áudio Automotivo de 14,4 V Estéreo de 80 W – CI TDA8560Q + PCI

Amplificador Hi-End de 56W RMS com o CI LM3875 + PCI

Amplificador de Áudio HI-FI 32W – TDA2050 – Fonte Simples + PCI

Amplificador 200W Estéreo com CI STK4231II + PCI

Amplificador de Audio 24W, 12V com CI TDA1516BQ + PCI

Amplificador de Audio HI-END 30W RMS Fonte Simétrica com LM1875 + PCI

Amplificador HI-FI 70W Estéreo – Alta Fidelidade com o TDA2050 + PCI

Principais Recursos

Ampla faixa de tensão de alimentação (5V até 25V)
Dois canais de saída
Alta potência de saída 25 + 25W @ THD = 10%, RL = 8Ω, VS = + 20V
Sem POP ao Ligar/Desligar
Modo Mute (sem POP)
Recurso STAND-BY (LOW Iq)
Proteção contra Curto-Circuito
Proteção térmica de sobrecarga

Diagrama Esquemático do Circuito Amplificador

A disposição do diagrama esquemático encontra-se na Figura 2 abaixo, e mostra a disposição dos componentes e suas conexões. É importante seguir corretamente o diagrama esquemático e as instruções de montagem, para garantir um desempenho ideal do circuito e desfrutar de todos os seus benefícios.

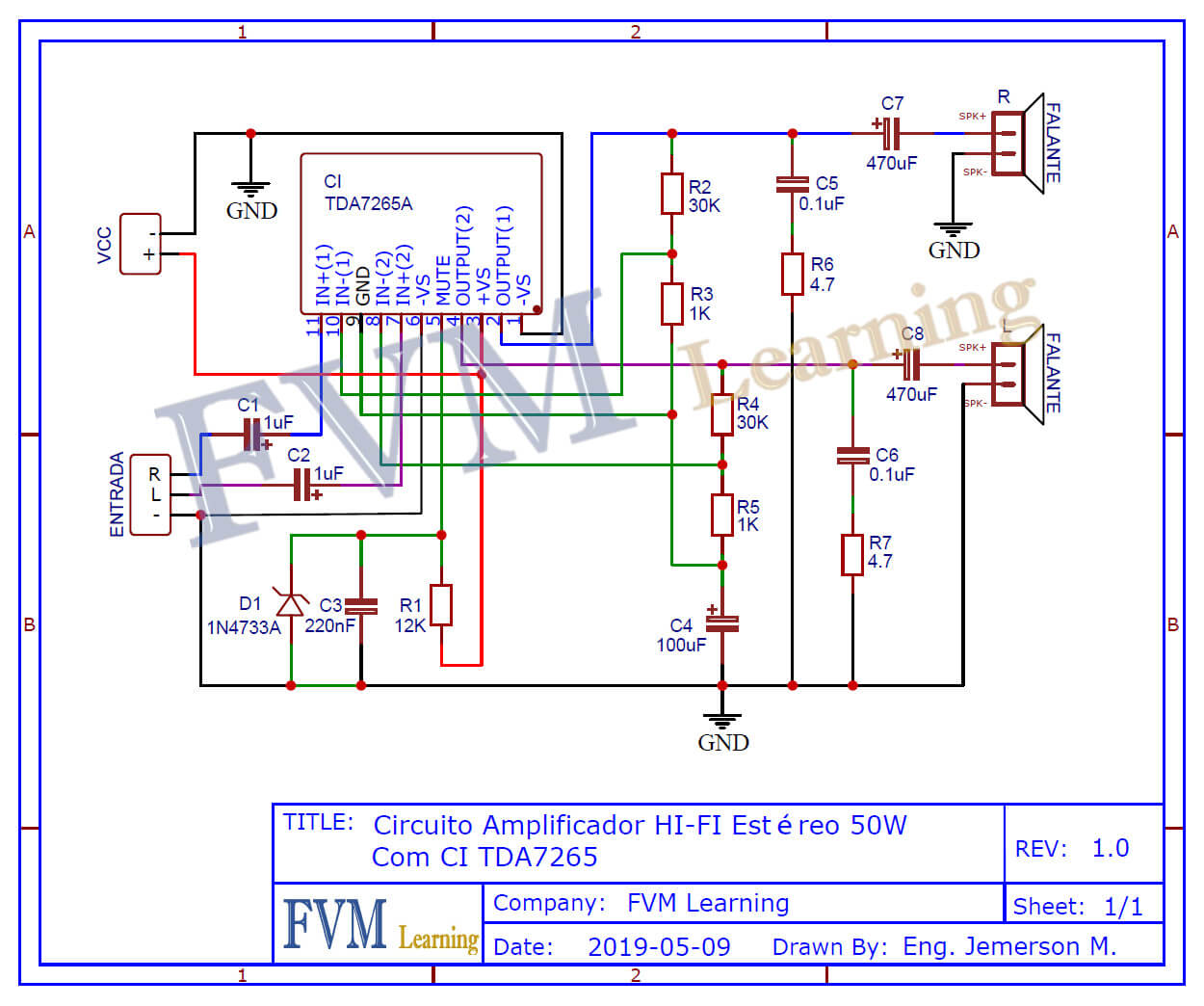

Fig. 2 – Diagrama esquemático Amplificador de Audio de 50W com CI TDA7265

Lista de Componentes

CI 1 ————- Circuito Integrado TDA7265*
D1 ————— Diodo Zener de 5.1V/1W – 1N4733A
R1 ————— Resistor 12KΩ (marrom, vermelho, laranja)
R2, R4 ———- Resistor 30KΩ (laranja, preto, laranja)
R3, R5 ———- Resistor 1K (marrom, preto, vermelho)
R6, R7 ———- Resistor 4.7Ω (amarelo, violeta, dourado)
C1, C2 ———- Capacitor eletrolítico 1μF – 35V
C3 ————— Capacitor cerâmico, poliéster 220nF
C4 ————— Capacitor eletrolítico 100μF – 63V
C5, C6 ———- Capacitor cerâmico, poliéster 0.1uF
C7, C8 ———- Capacitor eletrolítico 470μF – 63V
Conectores 1 — Conector Placa-Cabo 2 Pinos
Conectores 2 — Conector Placa-Cabo 3 Pinos
Diversos ——– Placa Circuito Impresso, estanho, fios, etc.

Fonte de Alimentação

Neste modelo de amplificador é utilizado uma fonte do tipo Assimétrica, ou seja; alimentação [+Vcc | -Vcc], deve ser de no mínimo 3 Amperes, com boa filtragem.

O consumo quando o amplificador está em repouso é cerca de 60 mA. A tensão mínima de alimentação desse amplificador é de 10 Volts e máxima dependerá do tipo de nomenclature do Circuito Integrado:

Tensão Máxima do Circuito Integrado

*A tensão máxima do Circuito Integrado dependerá do ultimo caracteres listado na descrição do CI, por exemplo:

TDA7265A – Tensão máxima de 25V, e 25+25W
TDA7265B – Tensão máxima de 35V, e 30+30W

Deve-se ficar atento com a tensão de alimentação máxima permitida por esse CI, se ultrapassarmos essa tensão de alimentação podemos queimar o Circuito Integrado.

É importante saber, que para utilizar a tensão mínima do CI, você não irá atingir a potência máxima do amplificador, pois ele precisa de uma tensão maior para fornecer a potência declarada.

Você pode estar seguindo esse Post sobre como montar, calcular uma fonte para amplificadores HI-FI, clicando no link abaixo.

Fonte de Alimentação Simétrica linear para Amplificadores de Audio HI-FI + PCI

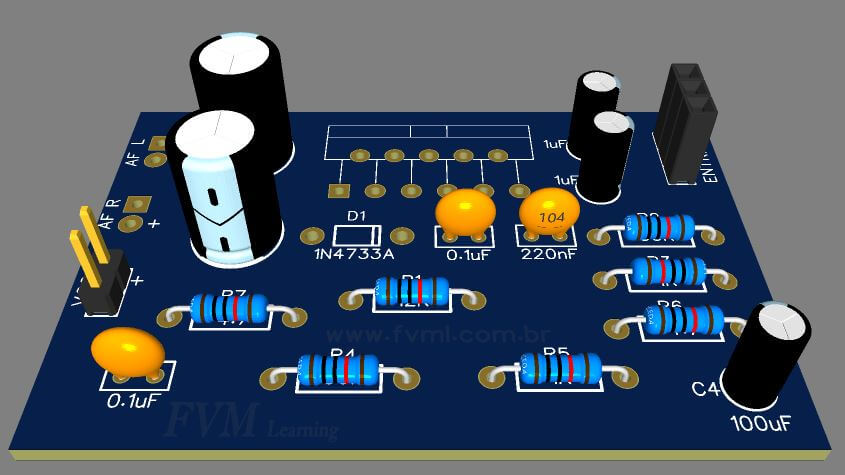

A Placa de Circuito Impresso (PCI)

Disponibilizamos os arquivos da placa de circuito impresso, como também o diagrama esquemático, em diversos formatos como PDF, GERBER e PNG. Além disso, oferecemos um link direto para download gratuito desses arquivos em um servidor seguro, “MEGA“.
