Amplificador de potência 4 x 50W, 14.4V com CI TDA7563A + PCI
Amplificador de potência 4 x 50W, 14.4V com CI TDA7563A + PCI: som potente e de alta qualidade em um amplificador fácil de montar para projetos automotivos.
For English Version, Click Here!!!
Olá a Todos!!!
No post de hoje, iremos apresentar o circuito amplificador de alta potência de 200W total nas saídas, e o seu grande trunfo é que, ele trabalha com fonte simples e ainda com 14.4V, o que significa que podemos ligar em uma bateria de 12V de carro, ou moto, ou nobreak, etc.
Além de tudo ele é um circuito muito fácil de ser construído, pois emprega pouquíssimo componentes externos em sua montagem.
O TDA7563A é um amplificador desenvolvido para aplicações em rádio para carro do tipo Quad Bridge da tecnologia BCD nos encapsulamentos Flexiwatt27 e PowerSO36, especialmente projetados para aplicações de rádio de carro.
Graças ao estágio de saída DMOS, o TDA7563A possui uma distorção muito baixa, permitindo um som claro e poderoso. Entre os recursos, seu desempenho superior em eficiência, proveniente do exclusivo sistema interno estrutura, torna o dispositivo mais adequado para simplificar o gerenciamento térmico em conjuntos de alta potência.
Você pode se interessar também!
- Amplificador de Som Hi-End Estéreo 60W Utilizando o CI LM4766 + PCI
- Amplificador de Som de 10W, com Pré-Amplificador utilizando CI TDA2003 + PCI
- Amplificador de Som 2 x 20W, com fonte simples 14.4V – CI TDA7377 + PCI
- Amplificador Alta Eficiência 14.4V, 70W com CI TDA1562Q + PCI
- Amplificador de Áudio Automotivo de 14,4 V Estéreo de 80 W – CI TDA8560Q + PCI
- Amplificador Hi-End de 56W RMS com o CI LM3875 + PCI
- Amplificador de Áudio HI-FI 32W – TDA2050 – Fonte Simples + PCI
- Amplificador 200W Estéreo com CI STK4231II + PCI
- Amplificador de Audio 24W, 12V com CI TDA1516BQ + PCI
Este dispositivo está equipado com uma matriz de diagnóstico completa que comunica o status de cada alto-falante através do barramento I2C.
Características
- Tecnologia BCD de potência múltipla
- Estágio de potência de saída MOSFET
- Saída de energia DMOS
- Nova tecnologia de alta eficiência (classe SB)
- Alta capacidade de potência de saída 4x28W / 4Ω @ 14,4V, 1kHz, 10% THD, potência máxima de 4x50W
- Máxima potência de saída 4x72W / 2Ω
- Condução completa de barramento I2C:
- Standby
- Independente dianteiro/traseiro, play/mute suavizado
- Ganho selecionável 26dB / 12dB (para baixo ruído função de saída de linha)
- Ativar / desativar alta eficiência
- Diagnóstico digital de barramento I2C (incluindo DC detecção de carga CA)
- Proteção total contra falhas
- Detecção de deslocamento DC
- Quatro proteção independente contra curto-circuito
- Pino do detector de corte com limiar selecionável (2% / 10%)
- Pino de standby/mute
- Desligamento térmico linear com vários avisos térmicos
- Proteção ESD

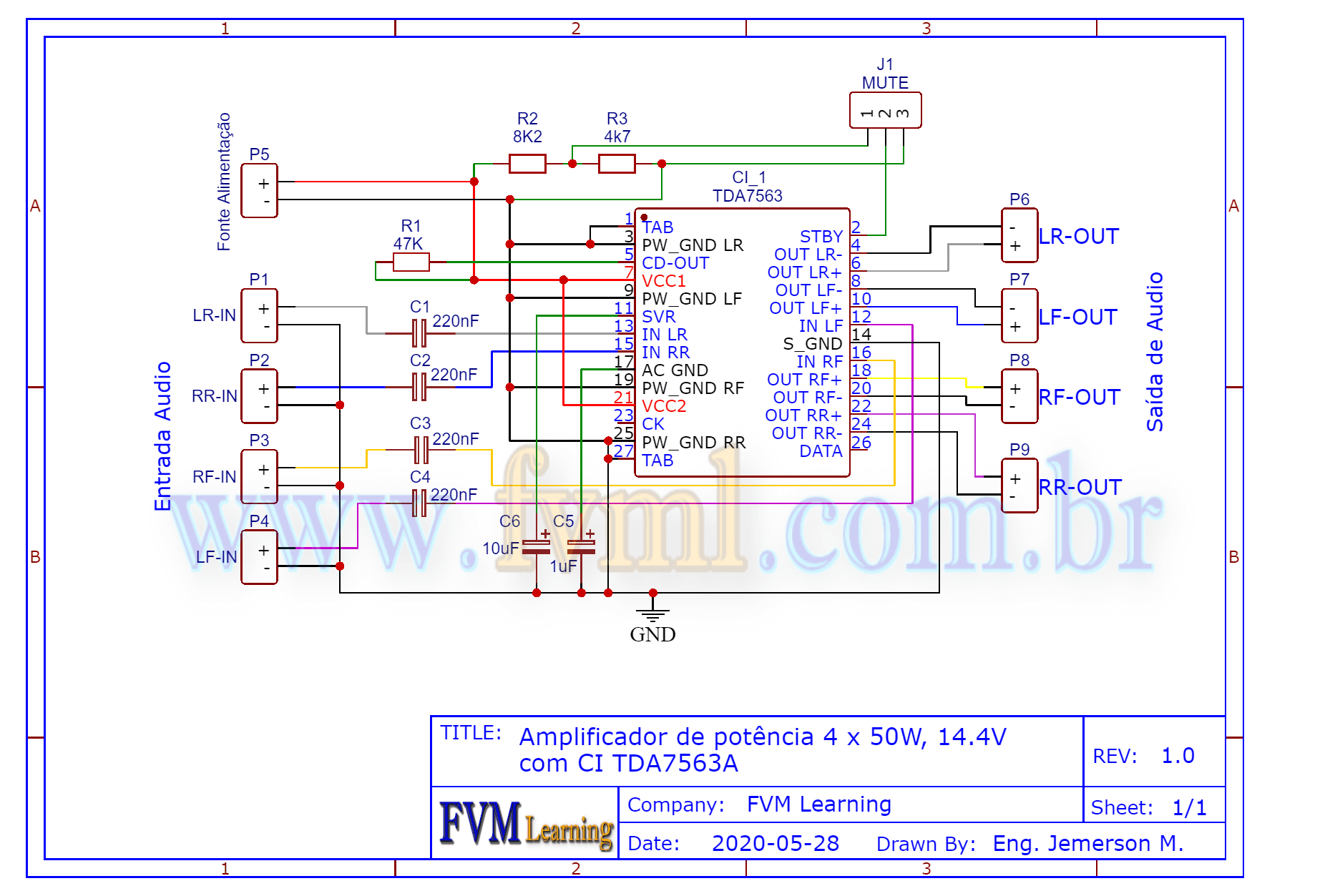

Na Figura 2 logo abaixo temos o diagrama esquemático do circuito Amplificador de potência de alta eficiência e podemos acompanhar e analisar toda a simplicidade do circuito, e como podemos ver, é um circuito de fácil montagem, e com poucos componentes externos.
![]() |
| Fig 2 – Amplificador de potência 4 x 50W, 14.4V com CI TDA7563A |
Fonte de Alimentação
Esse amplificador é alimentado por uma fonte de alimentação do tipo simples com tensão positiva e negativa, e tem um range de tensão de alimentação que varia com uma tensão mínima de 8V e a tensão máxima de 18V, a tensão típica de trabalho sem estresse do Circuito Integrado é de 14.4V.
A fonte de alimentação deve ter uma corrente de pelo menos 5 Amperes, para ser utilizado em modo mono, se for montar na versão estéreo, “dois canais“, a corrente deverá ser dobrada, e também deve ser dotada de boa filtragem para evitar ripples no sistema, o que pode causar ruídos no amplificador.
A classificação ôhmica de trabalho desse amplificador para atingi sua potência total é de 4, no entanto podemos colocá-lo em 8 ohms, porém não iremos consegui a potência máxima do amplificador.
Lista de Componentes
- CI1 ………………….. Circuito Integrado TDA7563A
- C1, C2, C3, C4 …. Capacitores Cerâmico / Poliéster de 220nF
- C5 …………………… Capacitores 1uF / 63v
- C6 …………………… Capacitor Eletrolítico 10uF / 63v
- R1 …………………… Resistores 47K Ohm
- R2 …………………… Resistor 8K2 ohms
- R3 …………………… Resistor 4K7 ohms
- P1 à P9 ……………. Conector KF301 Soldável 2 Pinos aparafusável (Opcional)
- J1 ……………………. Barra De Pino Macho soldável 3 Vias 1×3
- Diversos ………….. Dissipador de calor para o CI, fios, conectores, PCI, estanho etc.

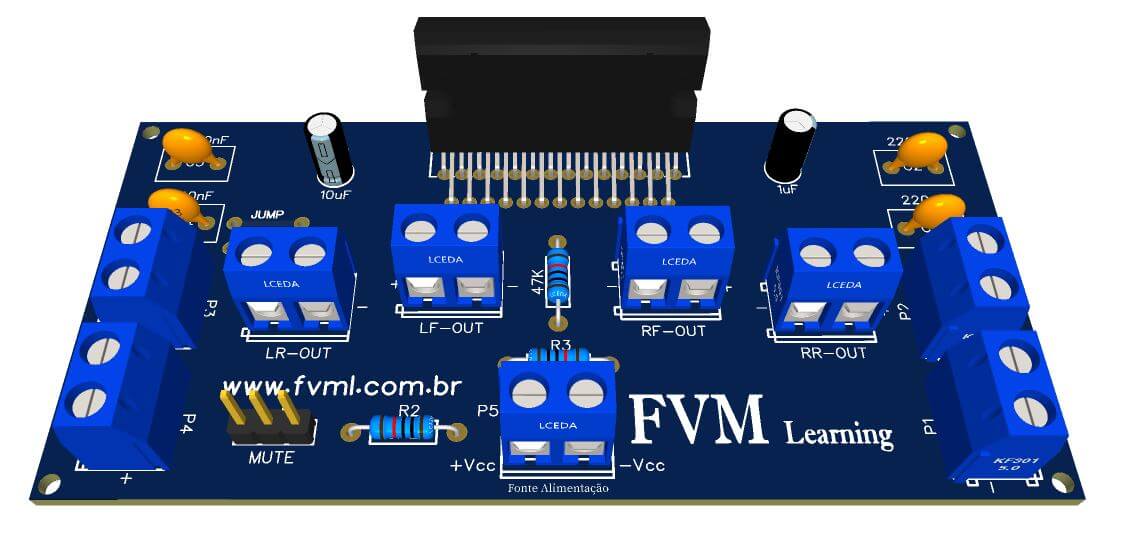

A Placa de Circuito Impresso (PCI)
Disponibilizamos os arquivos da placa de circuito impresso, como também o diagrama esquemático, em diversos formatos como PDF, GERBER e PNG. Além disso, oferecemos um link direto para download gratuito desses arquivos em um servidor seguro, “MEGA“.
Link Direto Para Baixar
Para baixar os arquivos necessários para a montagem do circuito eletrônico, basta clicar no link direto disponibilizado abaixo:
Link para Baixar: Layout PCB, PDF, GERBER, JPG
