🔊 Potência Compacta: Conheça o Amplificador TDA7560 de 320W
Olá, entusiastas da eletrônica!
Hoje vamos explorar um circuito amplificador que desafia a relação
tamanho-potência. Prepare-se para construir um
amplificador de áudio de 320W utilizando o CI TDA7560, capaz
de entregar uma experiência sonora impressionante com apenas
14.4V de alimentação!
Imagine ter um sistema de áudio potente em seu carro ou em um projeto
portátil, sem precisar de fontes de alimentação complexas ou volumosas.
Este projeto oferece exatamente isso:
4 canais de 80W cada (totalizando 320W) com uma carga de 2Ω,
alimentado pela simples tensão de 14.4V – a mesma fornecida pelo
alternador de um veículo!
Este circuito é perfeito tanto para aplicações automotivas quanto
para projetos portáteis, eliminando a necessidade de fontes
simétricas complicadas. Vamos mergulhar nos detalhes técnicos e descobrir
como este pequeno gigante funciona?
💡 Por que o TDA7560 é especial?
O TDA7560 é um circuito integrado de áudio da classe AB projetado
especificamente para aplicações automotivas. Sua capacidade de operar
com baixas tensões e entregar alta potência o torna ideal para sistemas
onde o espaço e a eficiência energética são cruciais.
⚡ Desempenho Elétrico: Potência em Detalhes
O TDA7560 foi projetado para oferecer performance excepcional em
diferentes configurações. Vamos analisar as especificações de potência
para que você possa escolher a configuração ideal para seu projeto:
Configurações de Potência nas Saídas
Para carga de 4Ω
-
VS = 13.2V – THD 10% – 4 x 25 Watts -
VS = 13.2V – THD 1% – 4 x 19 Watts - VS = 14.4V – THD 10% – 4 x 30 Watts
- VS = 14.4V – THD 1% – 4 x 23 Watts
Para carga de 2Ω
-
VS = 13.2V – THD 10% – 4 x 45 Watts -
VS = 13.2V – THD 1% – 4 x 34 Watts - VS = 14.4V – THD 10% – 4 x 55 Watts
- VS = 14.4V – THD 1% – 4 x 43 Watts
Potência Máxima (THD >10%)
-
VS = 14.4V – 4Ω – 4 x 50 Watts -
VS = 14.4V – 2Ω – 4 x 80 Watts
📌 Nota importante: THD (Total Harmonic Distortion) mede a
distorção harmônica total. Quanto menor o valor de THD, maior a
fidelidade do som. Para audição crítica, valores abaixo de 1% são
ideais.
✨ Recursos e Características do TDA7560
- 🔌 Excelente capacidade de condução em 2Ω
- 🎵 Classe de Distorção Hi-Fi
- 🔇 Baixo ruído de saída
- ⏸️ Função st-by
- 🔇 Função Mute
- ⚡ Auto Mute no min. Detecção de tensão de fornecimento
- 🔋 Range de tensão alimentação de 8 à 18 Volts
- 🧩 Baixa conta de componente externo:
- 📊 Ganho internamente fixo (26dB)
- 🔧 Sem compensação externa
- 🔌 Sem Capacitores de bootstrap
-
⚡ Pré-Excitador onboard de 0.35A
🔧 Controles Standby e Mute
O TDA7560 oferece recursos avançados de controle que permitem otimizar o
consumo de energia e proteger o sistema:
As funções Standby e Mute são compatíveis com lógica CMOS,
permitindo controle direto por microcontroladores ou circuitos digitais.
Caso prefira uma abordagem mais tradicional, você pode utilizar
transistores de baixa potência para acionar esses pinos.
Para evitar ruídos audíveis durante as transições, é recomendável
utilizar um conjunto R-C para suavizar as mudanças de estado.
Especialmente para o modo Stand-By, a constante de tempo deve ser
mais lenta que 2,5V/ms para garantir uma transição praticamente
livre de “pop-ups” audíveis.
📋 Diagrama Esquemático do Circuito
Na Figura 2 abaixo, apresentamos o diagrama esquemático
completo do nosso amplificador de áudio com 320W de potência
alimentado com 14.4V utilizando o CI TDA7560.
Observe a simplicidade do circuito – apesar de sua alta potência, o
design é surpreendentemente limpo e direto, tornando-o acessível mesmo
para entusiastas com experiência intermediária em eletrônica. Esta
simplicidade não apenas facilita a montagem, mas também aumenta a
confiabilidade do sistema.
|
|

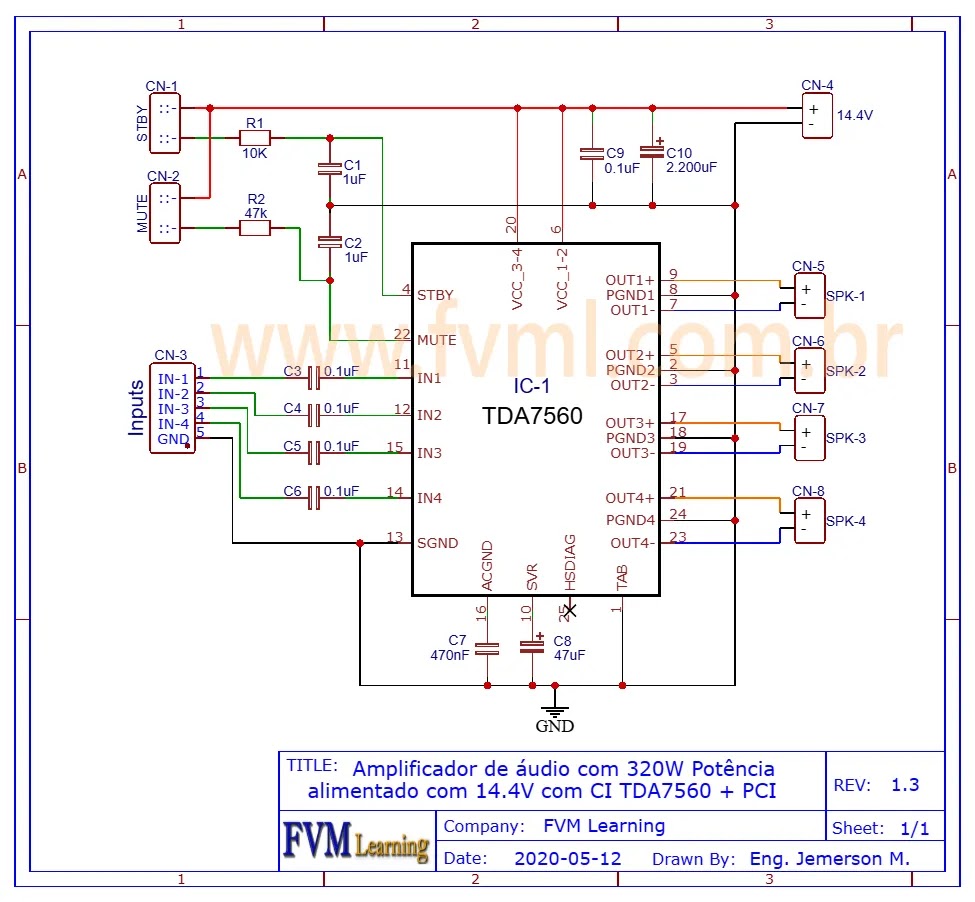

Fig. 2 – Esquemático Amplificador de áudio com 320W Potência alimentado com 14.4V com CI TDA7560 |
🔌 Fonte de Alimentação
Para garantir o desempenho máximo deste amplificador, a fonte de
alimentação deve fornecer corrente de pelo menos 7 Amperes. É
crucial respeitar o limite máximo de tensão de
18 Volts especificado pelo fabricante – ultrapassar este valor
pode danificar permanentemente o circuito integrado.
💡 Dica de especialista:
Para aplicações automotivas, considere adicionar um circuito de
proteção contra picos de tensão e inversão de polaridade. Isso aumentará
significativamente a vida útil do seu amplificador, especialmente em
sistemas elétricos de veículos mais antigos.
🛠️ Lista de Materiais
-
CI 1 …………………………. Circuito
Integrado TDA7560 -
R1 …………………………… Resistor 10KΩ (marrom, preto, laranja, dourado) -
R2 …………………………… Resistor
47 KΩ (amarelo, violeta, laranja, dourado) -
C1, C2 …………………….. Capacitor Cerâmico /
poliéster 1μF -
C3, C4, C5, C6, C9 ….. Capacitor Cerâmico /
poliéster 0.1μF -
C7 …………………………… Capacitor Cerâmico /
poliéster 470nF -
C8 …………………………… Capacitor
eletrolítico 47μF – 63V - C10 …………………………. Capacitor eletrolítico 2.200μF – 25V
-
CN 1, 2, 4, 5, 6, 7, 8 ….. Conector Placa-Cabo 2
Pinos -
CN 3 ………………………. Conector
Placa-Cabo 5 Pinos -
Diversos ………………….. Placa Circuito Impresso,
estanho, fios, etc.
🖨️ A Placa de Circuito Impresso (PCI)
Para facilitar sua montagem, disponibilizamos os arquivos da placa
de circuito impresso em diversos formatos (PDF, GERBER e PNG). Esses arquivos podem ser usados para fabricar sua própria placa
ou enviar para um serviço especializado.
de circuito impresso em diversos formatos (PDF, GERBER e PNG). Esses arquivos podem ser usados para fabricar sua própria placa
ou enviar para um serviço especializado.
As dimensões da PCI são 80.772mm de largura por 42.799mm de profundidade, um
formato compacto ideal para aplicações onde o espaço é limitado.
Para facilitar ainda mais seu projeto, oferecemos um link direto
para download gratuito desses arquivos em um servidor
seguro.
|
|

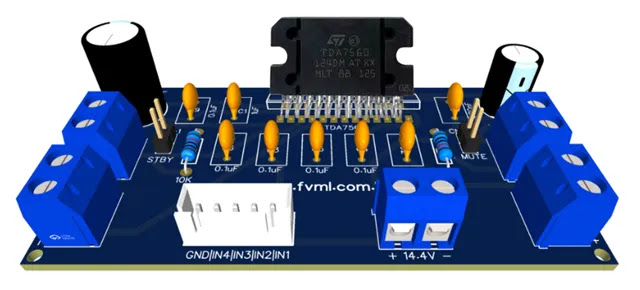

Fig. 3 – PCI Amplificador de Som com 320W Potência alimentado com 14.4V com CI TDA7560 |
📁 Link Direto Para Baixar
Para baixar os arquivos necessários para a montagem do circuito
eletrônico, basta clicar no link direto disponibilizado abaixo:
📥 Link para Baixar: Arquivos PNG, PDF, GERBER
Para uma experiência ainda mais completa, preparamos um vídeo detalhado
mostrando a montagem passo a passo e os testes de potência do nosso
amplificador. Acompanhe todos os detalhes e descubra como obter um som
de alta qualidade em seus projetos de áudio:
🤔 Dúvidas Frequentes (FAQ)
Para garantir que seu projeto seja um sucesso, compilamos algumas das
perguntas mais comuns sobre este amplificador com CI TDA7560. Confira!
Posso alimentar este amplificador diretamente da bateria do
carro?
🔽
Sim! Este amplificador foi projetado especificamente para funcionar
com a tensão de um sistema elétrico automotivo (12V com o carro
desligado e aproximadamente 14.4V com o motor ligado). No entanto,
recomendamos adicionar um filtro de linha e um fusível de proteção
para garantir a segurança do sistema.
Qual a diferença entre usar falantes de 4Ω e 2Ω?
🔽
Falantes com impedância de 2Ω permitem que o amplificador entregue
mais potência (até 80W por canal com THD >10%), mas exigem mais
corrente da fonte de alimentação. Falantes de 4Ω consomem menos
corrente e oferecem uma qualidade de áudio ligeiramente melhor com
menor distorção, mas com potência máxima reduzida (até 50W por canal
com THD >10%).
Preciso de um dissipador de calor para o CI TDA7560?
🔽
Sim, absolutamente! O TDA7560 gera calor significativo durante a
operação, especialmente em volumes mais altos ou com falantes de
baixa impedância. Recomendamos um dissipador de calor adequado,
preferencialmente com ventilação forçada para operação contínua em
potências elevadas.
Posso usar este amplificador para um sistema de áudio
residencial?
🔽
Sim, é possível, mas você precisará de uma fonte de alimentação
adequada que forneça pelo menos 7A em 14.4V. Existem fontes de
alimentação de bancada com estas especificações, ou você pode
construir uma fonte específica para este propósito. Lembre-se que a
tensão não deve exceder 18V para não danificar o CI.
Como funciona a função Standby e como implementá-la?
🔽
A função Standby coloca o amplificador em modo de baixo consumo de
energia quando não está em uso. Para implementá-la, você pode usar
um interruptor simples ou um circuito de controle (como um
microcontrolador) para aplicar uma tensão adequada ao pino Standby
do CI. É recomendável usar um circuito RC para suavizar a transição
e evitar ruídos audíveis.
