Amplificador Simples de 100W RMS com TIP35 e TIP36 + PCI

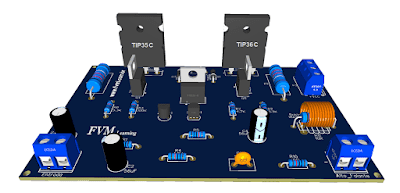

Fig. 1 – Amplificador Simples de 100W RMS com TIP35 e TIP36

Olá a Todos!

No post de hoje montaremos um amplificado de áudio com uma boa qualidade sonora e com apenas dois transistores complementares na saída, TIP35C e TIP36C.

É um circuito simples de se montar, o número de componentes é moderado, no entanto, é necessário ter conhecimentos de eletrônica para montar esse circuito amplificador. A fonte de alimentação é do tipo Simétrica (+45V | 0 | -45V), com corrente de 3 Amperes.

E você pode estar fazendo dois circuitos desses para poder trabalhar com dois canais tornando-o um amplificador estéreo.

Você pode se interessar também!

Digrama Esquemático do Circuito!

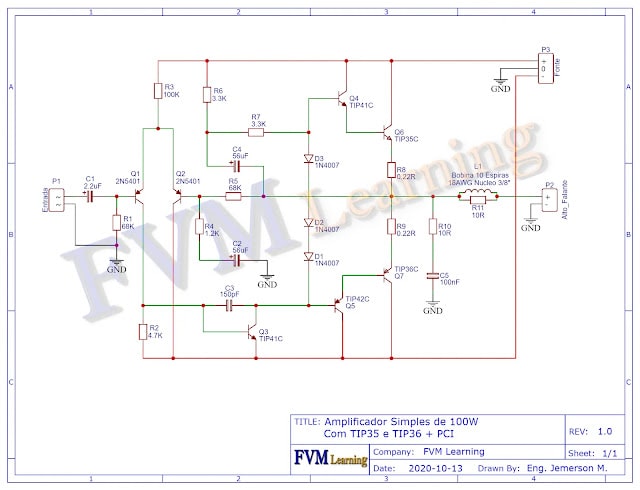

Na Figura 2 logo abaixo, temos o diagrama esquemático do circuito amplificador, e como podemos ver, é um circuito simples e de fácil montagem, porém como já dito, é necessário ter no mínimo conhecimento básico de eletrônica para montar esse circuito amplificador.

Fig. 2 – Esquemático Amplificador de Áudio 100W RMS com Transistores TIP35 e TIP36

É importante estar atento para quando finalizar a montagem, verificar se ha curto-circuito em algumas das trilhas, ou componentes invertidos, sempre fique atento.

Na Placa de Circuito Impresso que está disponível para baixar no final desse Post, deixamos a layout com o nome dos componentes e suas polarizações para facilitar a montagem.

A impedância do alto-falante suportada na saída desse amplificador é de 4 ou 8 ohms, não é recomendado utilizar um alto-falante com menor impedância.

Utilize um Radiador de Calor para dissipar toda a temperatura gerada pelos transistores de saída, senão você irá queimar os transistores de saída.

Fonte de Alimentação!

A fonte de alimentação é simétrica, e deve ser dotada de [-45V, 0V, +45V] com pelo menos 3 Amperes de corrente, para o modo mono.

Se for montar estéreo, “dois canais”, a corrente deverá ser dobrada para 6 Amperes, e com uma boa filtragem para evitar Ripple advinda da fonte de alimentação, o que pode causar ruídos no amplificador.

Lista de Componentes

Semicondutores

Q1, Q2 ——– Transistor PNP 2N5401
Q3, Q4 ——– Transistor NPN TIP41C
Q5 ————- Transistor PNP TIP 42C
Q6 ————- Transistor Complementar NPN TIP35C
Q7 ————- Transistor Complementar PNP TIP36C
D1, D2, D3 — Diodos 1N4007

Capacitores

C1———— Capacitor Eletrolítico 2.2uF / 25v
C2, C4 —— Capacitor Eletrolítico 56uF / 65v
C3 ———– Capacitor cerâmico 150pF
C5 ———– Capacitor cerâmico 100nF

Resistores

R1, R5 —– Resistores 68K Ohm 1/8W (azul, cinza, laranja, ouro)
R2 ———- Resistor 4.7K 1/ 8W (amarelo, violeta, vermelho, ouro)
R3 ———- Resistor 100K ohms 1/8W (marrom, preto, amarelo, ouro)
R4 ———- Resistor 1.2K Ohm 1/8W (marrom, vermelho, vermelho, ouro)
R6, R7 —– Resistor 3.3K Ohms 1/8W (laranja, laranja, vermelho, ouro)
R8, R9 —– Resistor 0.22 Ohm 5W (vermelho, vermelho, prata)
R10 ———Resistor 10 Ohms 1/8W (marrom, preto, preto, ouro)
R11 ———Resistor 10 Ohms 1W (marrom, preto, preto, ouro)

Diversos

L1 ———- Bobina Núcleo de Ar 10 Espiras 18AWG, Núcleo 3/8″
P1, P2 —– Conector tipo terminal parafusado 5mm 2 Pinos
P3 ———- Conector tipo terminal parafusado 5mm 3 Pinos
Outros —– Dissipador de calor para Q1 e Q2, fios, conectores, estanho, etc.

Arquivos para Baixar

Estamos disponibilizando para Baixar, os materiais necessários para quem deseja montar com a Placa de Circuito Impresso, do Amplificador Simples de 100W RMS com TIP35 e TIP36, e os arquivos em PNG, PDF e arquivos GERBER para quem deseja enviar para impressão.

Fig. 3 – Amplificador Simples de 100W RMS com TIP35 e TIP36

Arquivos para Baixa:

Link Direto: Arquivos PNG, PDF, GERBER

Pessoal, o trabalho é grande, escrever, montar, testar, elaborar a PCI, armazenar para baixar, tudo isso dá muito trabalho, e nada cobramos por isso!

Então nos ajude a divulgar nosso trabalho, compartilha nas redes sociais, Facebook, Instagram, nos grupos de WhatsApp, uma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

E por hoje é só, espero que tenham gostado!

Qualquer dúvida, digita nos comentários que logos estaremos respondendo.
