Alarme de Segurança com Sensor PIR e ESP8266

Alarme de Segurança com Sensor PIR e ESP8266 – Sensor de
Movimento

Olá a Todos!

A tecnologia avança a passos largos todos os dias, e o
mundo moderno traz consigo esses avanços, todos os dias deparamos sem
perceber com: sistemas automáticos de iluminação, portas automáticas em
lojas e shopping, alarmes contra roubo em casas e estabelecimentos
comerciais, dispositivos de descarga em mictórios e luzes automáticas nos
banheiros, etc.

Na maioria desses sistemas abordados, o ponto central dessa tecnologia, está
em um equipamento “Sensor” conhecido como Sensor PIR.

E no post de Hoje, faremos um sensor PIR se comunicar com o
NodeMCU ESP8266, e detectar a presença de alguém, e ativar um alarme
sonoro utilizando um Buzzer. Você também pode acompanhar o passo a
passo em nosso vídeo que está disponível no final desse Post.

💡 Sobre o Sensor PIR HCSR501

O sensor PIR — Pyroelectric ou Passive Infrared sensor — Sensor Piroelétrico, ou Sensor Passivo Infravermelho, é quem detectar a presença de qualquer
corpo que emita ondas de calor e ondas infravermelhas.

Ele detectará instantaneamente a presença de um “intruso” e irá
notificar através de um alarme, que pode ser uma campainha ou um
buzzer, uma luz, etc.

O Buzzer

Existe dois tipos de Buzzer:

O buzzer passivo – Esse é bastante conhecido e utilizado em
campainha de cartões de natais, twitters de caixas pequenos de som,
feito de piezo elétrico.

O buzzer ativo – Esse tem um circuito ativo que gera um sinal em
uma determinada frequência gerando o som contínuo.

Utilizaremos o buzzer ativo em nosso projeto, isso porque temos um bocado em
nossa sucata, o nosso ativo tem tensão de funcionamento que varia entre
3 à 24V, o que se encaixa perfeitamente em nosso projeto.

🛠️ O Controlador NodeMCU ESP8266

O NodeMCU é uma plataforma de IoT de código aberto. Inclui um
firmware que é executado no SoC ESP8266 Wi-Fi da
Espressif Systems e hardware baseado no módulo ESP-12.
O termo “NodeMCU” por padrão refere-se ao firmware em vez dos
kits de desenvolvimento.

Como ira Funcionar?

O que faremos aqui é utilizar o NodeMCU como controlador
que irá receber um sinal digital do Sensor PIR, e irá processar essa
informação e determinar o tempo que irá manter o Buzzer ativo, que
será determinado pelo usuário que irá programar.

A montagem do circuito é bastante simples, não requer nenhum alto nível de
conhecimento, pois o sensor tem apenas 3 pinos: VCC — OUT — GND.

No NodeMCU só receberá o sinal na porta D0 e responderá
através da porta D4 de saída para ligar um Buzzer, que você
também pode utilizar com qualquer outra coisa, por exemplo; um módulo relê e
ligar uma luz, uma sirene, um led, etc.

🔌 Diagrama do Circuito

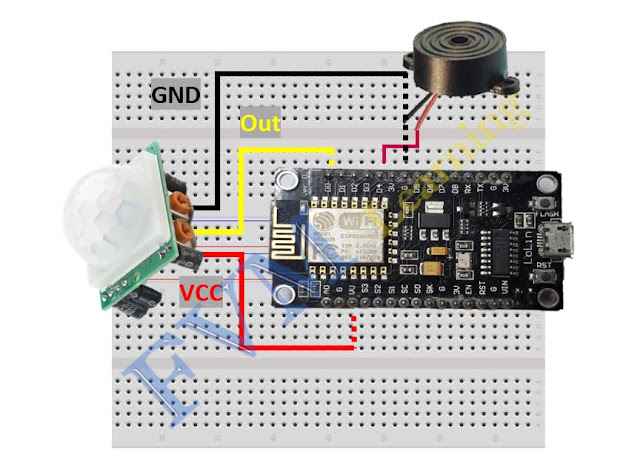

Como podemos conferir no diagrama esquemático do circuito na Figura 2, o circuito esquemático é bastante simples, e não teremos dificuldades
alguma para executar a montagem.

Digrama esquemático Alarme de Segurança com Sensor PIR e ESP8266 - Sensor de Movimento - fvml

Fig. 2 – Digrama esquemático Alarme de Segurança com Sensor PIR e
ESP8266 – Sensor de Movimento

Continue Explorando: Artigos Relacionados:

📋 Lista de Materiais

NodeMCU ESP8266 (Pode ser qualquer outro microcontrolador)

Detector HCSR501 PIR.

Buzzer ativo.

Fios, cabo USB, etc.

🧾 O Código (Sketch)

Código foi inscrito na plataforma Arduíno, e você pode utilizá-lo e
modificá-lo de acordo com suas necessidades.

Aconselhamos a você baixar o arquivo (.ino), que estamos
disponibilizando, pois quando copiamos e colamos, dependendo do seu
navegador, algumas acentuações saem diferente do que foi programado, por
esse motivo disponibilizamos o código-fonte para baixar no
link abaixo.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

//=============================================================================================//
// Edited and Adapted by: Engineer Jemerson Marques, On:
26.03.2019 – FVM Learning website // // Available at:
https://www.fvml.com.br and on Youtube channel // //
https://www.youtube.com/c/FVMLearning – I hope you have
fun – Good luck!!! //
//———————————————————————————————// #define Pin_Alarm D4
// Buzzer alarm connected to GPIO-14 or D5 of nodemcu
#define PIR_Sensor D0

// PIR sensor output connected to GPIO-5 or D1 of
nodemcu int Waiting_Time =
5000;
// Time that your buzzer stay on in milliseconds,
exemple; 10000 is 10 seconds void setup() {
pinMode(PIR_Sensor, INPUT);
// PIR sensor as input
pinMode(Pin_Alarm, OUTPUT);
// Buzzer alaram as output digitalWrite(Pin_Alarm, LOW);

// Initially buzzer off } void loop(){ int state =
digitalRead(PIR_Sensor);
// Continuously check the state of PIR sensor delay(500);

// Check state of PIR after every half second if(state ==
HIGH){
digitalWrite
(Pin_Alarm, HIGH);
// If intrusion detected ring the buzzer

delay(Waiting_Time);

// Ring buzzer for time the you put in integer WaitTimer
in seconds

} else {
digitalWrite
(Pin_Alarm, LOW);
// No intrusion Buzzer off }
}
//========================================
www.fvml.com.br
==================================================

Disponibilizamos o vídeo no nosso canal do
YouTube, para quem deseja assistir o passo a passo da montagem e também o
teste de funcionamento do circuito, segue abaixo o nosso vídeo:
